Android自定义控件之日历控件

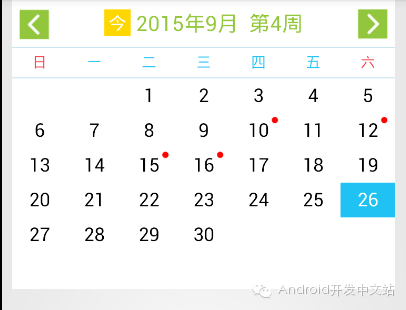

三月份学习android，至今也有半年有余，中间也做过两个项目，但是依然感觉自己做的应用不是很有新意，比不上应用市场上那些应用如此绚丽。所以自己仍需继续努力。学习至今，仍感觉自定义控件是一块硬骨头，还没修炼到身后的内功，下面就切入正题，以一次项目的需求，来实现一个自定义的日历控件。效果图先来一发。
我们分析下效果图，然后确定我们的需求。
（1）、绘制星期的自定义View，用于标识日期的礼拜。
（2）、绘制日期的自定义View。
（3）、绘制事务圆圈，从效果图中我们以红圈标识今日有事务。
（4）、绘制选中日期的颜色。
（5）、对选中日期进行点击事件的处理。
通过对效果图的分析，得出了我们的需求，我们在仔细分析效果图，发现里面就是绘制文字和绘制线条，所以我们只要回Canvas的这两个功能即可，主要的难点是如何将这些日期进行位置的安排，接下来我们就来逐个分析如何实现一个自定义View。
分析下效果图，我们需要绘制上下两条线、然后绘制描述文字（日、一、二、三、四、五、六）。下面就讲解下我们的实现。先看着部分的源码，然后在分开讲解。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
|
public class WeekDayView extends View { //上横线颜色 private int mTopLineColor = Color.parseColor("#CCE4F2"); //下横线颜色 private int mBottomLineColor = Color.parseColor("#CCE4F2"); //周一到周五的颜色 private int mWeedayColor = Color.parseColor("#1FC2F3"); //周六、周日的颜色 private int mWeekendColor = Color.parseColor("#fa4451"); //线的宽度 private int mStrokeWidth = 4; private int mWeekSize = 14; private Paint paint; private DisplayMetrics mDisplayMetrics; private String[] weekString = new String[]{"日","一","二","三","四","五","六"}; public WeekDayView(Context context, AttributeSet attrs) { super(context, attrs);
mDisplayMetrics = getResources().getDisplayMetrics(); paint = new Paint(); } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { int widthSize = MeasureSpec.getSize(widthMeasureSpec); int widthMode = MeasureSpec.getMode(widthMeasureSpec); int
heightSize = MeasureSpec.getSize(heightMeasureSpec); int
heightMode = MeasureSpec.getMode(heightMeasureSpec); if(heightMode == MeasureSpec.AT_MOST){ heightSize = mDisplayMetrics.densityDpi * 30; } if(widthMode == MeasureSpec.AT_MOST){ widthSize = mDisplayMetrics.densityDpi * 300; } setMeasuredDimension(widthSize, heightSize); } @Override protected void onDraw(Canvas canvas) { int width = getWidth(); int height = getHeight(); //进行画上下线 paint.setStyle(Style.STROKE); paint.setColor(mTopLineColor); paint.setStrokeWidth(mStrokeWidth); canvas.drawLine(0, 0, width, 0, paint); //画下横线 paint.setColor(mBottomLineColor); canvas.drawLine(0, height, width, height, paint); paint.setStyle(Style.FILL);
paint.setTextSize(mWeekSize * mDisplayMetrics.scaledDensity); int columnWidth = width / 7; for(int i=0;i < weekString.length;i++){ String text = weekString[i]; int fontWidth = (int) paint.measureText(text); int
startX = columnWidth * i + (columnWidth - fontWidth)/2; int startY = (int) (height/2 - (paint.ascent() + paint.descent())/2); if(text.indexOf("日") > -1|| text.indexOf("六") > -1){ paint.setColor(mWeekendColor); }else{ paint.setColor(mWeedayColor); } canvas.drawText(text, startX, startY, paint); } } /** * 设置顶线的颜色 * @param mTopLineColor */ public void setmTopLineColor(int mTopLineColor) { this.mTopLineColor = mTopLineColor; } /** * 设置底线的颜色 * @param mBottomLineColor */ public void setmBottomLineColor(int mBottomLineColor) { this.mBottomLineColor = mBottomLineColor; } /** * 设置周一-五的颜色 * @return */ public void setmWeedayColor(int mWeedayColor) { this.mWeedayColor = mWeedayColor; } /** * 设置周六、周日的颜色 * @param mWeekendColor */ public void setmWeekendColor(int mWeekendColor) { this.mWeekendColor = mWeekendColor; } /** * 设置边线的宽度 * @param mStrokeWidth */ public void setmStrokeWidth(int mStrokeWidth) { this.mStrokeWidth = mStrokeWidth; } /** * 设置字体的大小 * @param mWeekSize */ public void setmWeekSize(int mWeekSize) { this.mWeekSize = mWeekSize; } /** * 设置星期的形式 * @param weekString * 默认值 "日","一","二","三","四","五","六" */ public void setWeekString(String[] weekString) { this.weekString = weekString; }} |
（1）、首先我们定义了我们需要的成员变量，比如上下线条的颜色、宽度、字体的大小、周期的表现形式。这些都是为了灵活定制而需要的。方便使用。
（2）、现在来看看onMeasure方法，我们知道在自定义view中，我们遇到wrap_content属性，这是view的大小可能就不是我们想要的了，所以我们在onMeasure方法中，指定此条件下的大小，即默认大小为300*30。
（3）、onDraw方法，我们在onDraw方法中进行我们需要内容的绘制。我们使用drawLine方法，进行上下横线的绘制，然后int columnWidth = width / 7;计算每列的宽度，为什么计算宽度呢？因为我们要将”日”,”一”,”二”,”三”,”四”,”五”,”六”这七个字放在对应格子的居中位置。通过drawText方法进行绘制文字，我们需要指定绘制文字的起始位置，为了达到居中的位置，我们需要进行计算。
|
1
2
|
int
startX = columnWidth * i + (columnWidth - fontWidth)/2;int startY = (int) (height/2 - (paint.ascent() + paint.descent())/2); |
此处不是很了解的，可以参照下爱哥的文章。后面就是一些设置属性，没什么讲头。
至此很简单的实现了我们的week的自定义view。下面我们来分析下日期的实现。
类似WeekView的实现，我们在DateView中的难点也是如何放置这些日期date。先上源码，然后我们在具体分析：
（1）、首先我们还是定义了一些我们需要的成员变量，比如，字体的颜色、圆圈的颜色、选中的背景色、同样我们需要记录下我们正确的年月日、以及选中的年月日来进行区分，主要就这么多。
（2）、然后进行重写onMeasure方法，类似于WeekView，不做过多解释，差不多。
（3）、在onDraw方法中进行绘制，绘制的原理，我们根据Calendar获取当前月份的天数，以及第一天是礼拜几，只有计算出礼拜几，我们才知道我们的日历从哪列开始，这样我们就可以计算出每次绘制日期的位置：
|
1
2
3
4
5
|
int column = (day+weekNumber - 1) % 7;int row = (day+weekNumber - 1) / 7;daysString[row][column]=day + 1;int startX = (int
) (mColumnSize * column + (mColumnSize - mPaint.measureText(dayString))/2);int startY = (int) (mRowSize * row + mRowSize/2 - (mPaint.ascent() + mPaint.descent())/2); |
一个礼拜有七天，我们根据日期号和起始计算出日期的对应行列，然后在乘以行列宽，就可以计算出每个日期号的其实位置。这样我们就可以通过drawText进行日期的绘制。我们有一个成员变量记录选中的日期号，然后进行绘制选中的背景色，如下代码：
|
1
2
3
4
5
6
7
8
9
10
11
|
if(dayString.equals(mSelDay+"")){ //绘制背景色矩形 int startRecX = mColumnSize * column; int startRecY = mRowSize * row; int endRecX = startRecX + mColumnSize; int endRecY = startRecY + mRowSize; mPaint.setColor(mSelectBGColor);
canvas.drawRect(startRecX, startRecY, endRecX, endRecY, mPaint); //记录第几行，即第几周 weekRow = row + 1; } |
（4）、我们还有一个需求，就是绘制事务标志，我们定义了List daysHasThingList的list对象，这个对象我们用来’装’事务的日期号。然后我们在onDraw方法中判断日期是否包含在这个list中，然后绘制对应的圆圈。
|
1
2
3
4
5
6
7
8
9
10
|
private void drawCircle(int row,int column,int day,Canvas canvas){ if(daysHasThingList != null && daysHasThingList.size() >0){ if(!daysHasThingList.contains(day))return; mPaint.setColor(mCircleColor); float circleX = (float) (mColumnSize * column + mColumnSize*0.8); float circley = (float) (mRowSize * row + mRowSize*0.2);
canvas.drawCircle(circleX, circley, mCircleRadius, mPaint); } }} |
（5）、至此，日期的绘制和事务都完成了，但是还没有点击事件进行切换日期的选择，这怎么办呢？所以我们需要重写View的onTouchEvent方法，然后判断点击事件，根据获取的X、Y值，计算出我们选择行列，然后我们在根据行列在daysString中获取我们选中的日期，设置选中日期，然后刷新视图。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
|
public boolean onTouchEvent(MotionEvent event) { int eventCode= event.getAction(); switch(eventCode){ case MotionEvent.ACTION_DOWN: downX = (int) event.getX(); downY = (int) event.getY(); break; case MotionEvent.ACTION_MOVE: break; case MotionEvent.ACTION_UP: int upX = (int) event.getX(); int upY = (int) event.getY(); if(Math.abs(upX-downX) < 10 && Math.abs(upY - downY) < 10){//点击事件 performClick(); doClickAction((upX + downX)/2,(upY + downY)/2); } break; } return true;} |
（5）、有的需求是进行点击事情的处理，这时我们只需要写一个简单的回调，然后在activity中进行处理即可。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
|
private void doClickAction(int x,int y){ int row = y / mRowSize; int column = x / mColumnSize;
setSelectYearMonth(mSelYear,mSelMonth,daysString[row][column]); invalidate(); //执行activity发送过来的点击处理事件 if(dateClick != null){ dateClick.onClickOnDate(); }}/** * 设置日期的点击回调事件 * @author shiwei.deng * */ public interface DateClick{ public void onClickOnDate(); }/** * 设置日期点击事件 * @param dateClick */ public void setDateClick(DateClick dateClick) { this.dateClick = dateClick; } |
（6）主要的处理已经完成，剩下的需要我们获取日期的显示以及显示第几周、点击【今】返回到今天，这些处理的逻辑就是设置选中的日期，然后刷新视图。代码就不贴了，上面的源码注释的挺详细的。
最后就是我们使用自定义View进行显示。如：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
|
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="fill_parent" android:layout_height="fill_parent" android:layout_centerInParent="true" android:orientation="vertical" > <!-- 日历时间选择栏 --> <RelativeLayout android:layout_width="fill_parent" android:layout_height="wrap_content" android:gravity="center_vertical" android:background="#ffffff" android:layout_marginLeft="10dp" android:layout_marginRight="10dp" android:paddingTop="3dp"> <ImageView android:id="@+id/iv_left" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignParentLeft="true" android:contentDescription="@null" android:background="@drawable/left_arrow" /> <ImageView android:id="@+id/iv_right" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignParentRight="true" android:contentDescription="@null" android:background="@drawable/right_arrow" /> <LinearLayout android:id="@+id/date_operator_ll" android:layout_width="fill_parent" android:layout_height="wrap_content" android:layout_gravity="center_vertical" android:gravity="center" android:layout_centerInParent="true" android:orientation="horizontal" > <TextView android:id="@+id/tv_today" android:layout_width="25dp" android:layout_height="25dp" android:layout_marginRight="5dp" android:text="今" android:gravity="center" android:background="#FFD700" android:textColor="#ffffff" android:textSize="17sp" /> <TextView android:id="@+id/date_text" style="@style/myschedule_current_month_tv" android:layout_width="wrap_content" android:layout_height="wrap_content" android:gravity="center_horizontal" android:textColor="#93C73C" android:textSize="20sp" android:text="" /> <TextView android:id="@+id/week_text" style="@style/myschedule_current_month_tv" android:layout_width="wrap_content" android:layout_height="wrap_content" android:gravity="center_horizontal" android:layout_marginLeft="10dp" android:textColor="#93C73C" android:textSize="20sp" android:text="" /> </LinearLayout> </RelativeLayout> <LinearLayout android:layout_width="fill_parent" android:layout_height="wrap_content" android:layout_marginLeft="10dp" android:layout_marginRight="10dp" android:background="#ffffff" android:orientation="vertical" > <com.dsw.datepicker.WeekDayView android:layout_width="match_parent" android:layout_height="30dp" /> <com.dsw.datepicker.MonthDateView android:id="@+id/monthDateView" android:layout_width="fill_parent" android:layout_height="200dp" /> </LinearLayout> </LinearLayout> |

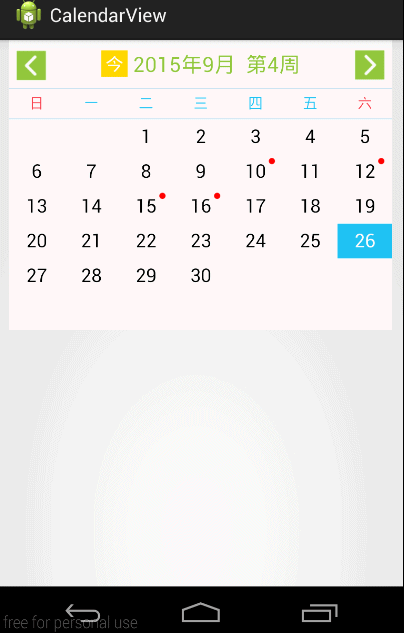

这样我们在activity中就能使用了
至此，全部的内容已经完成，一个简单的自定义view的使用，在实际项目中使用颇多，当然这个例子还有很多完善的地方，比如在onTouchEvent中进行滑动的监视，通过滑动来进行日期的修改，这些有兴趣的同学可以试试。
欢迎大家留言交流。
源码下载（请点击原文连接下载）
