教你实现类似于格瓦拉启动页中的放大转场动画（OC&Swift）

一、前言

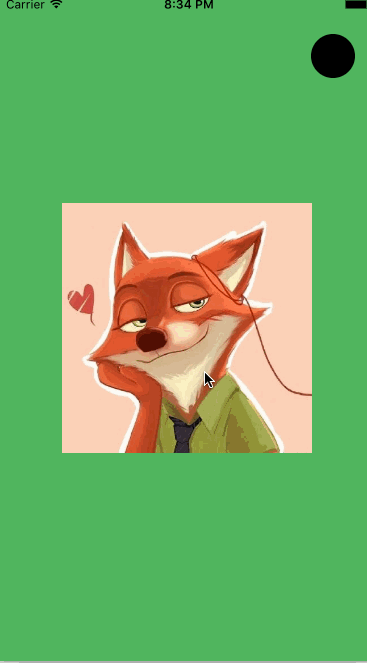

用过格瓦拉电影，或者其他app可能都知道，一种点击按钮用放大效果实现转场的动画现在很流行，效果大致如下

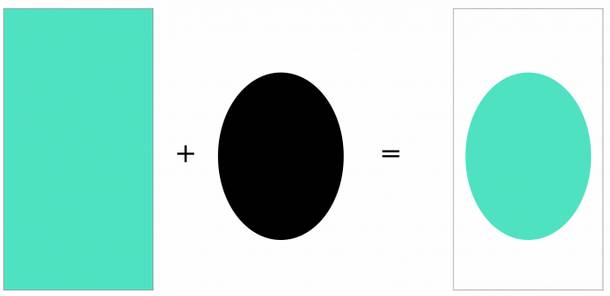

在iOS中，在同一个导航控制器你可以自定义转场动画实现两个viewController之间的过渡。实际上在iOS7之后，通过实现UIViewControllerAnimatedTransitioning或者UIViewControllerContextTransitioning协议，就可以简单的自定义转场动画，比如一个NavigationController的push和pop。还有一点你需要知道的是，我如果有一个矩形，有一个圆，想要在这个矩形上剪出和圆大小相同的面积，那么就要用到CALayer的mask属性，下面用图表达可能会直观些：

laye.mask

现在可能你对mask属性有一点了解了，下面代码的实现中你将会看到具体的实现过程。先做这么多了解，下面开始一步步实现效果。

二、开始实现简单的push效果

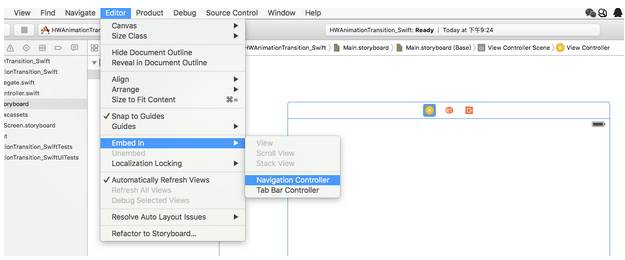

新建工程，这里用的是Swift，选中storyboard,然后加上一个导航，如下

添加导航控制器

然后效果如下

去掉导航栏

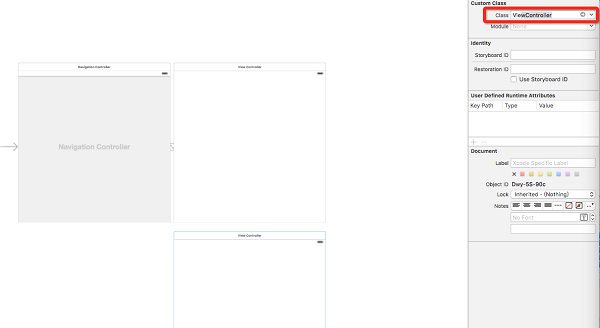

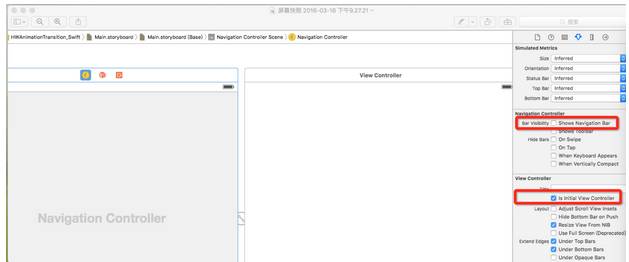

把右侧的Shows Navigation Bar去掉，因为这个demo里面并不需要导航栏，同时保证Is Instal View Controller是被勾上的（不知道的童鞋可以去掉看一下效果），这里默认的都是勾选上的。然后在新建一个viewController，并设置其继承于ViewController，如下

新建一个viewController

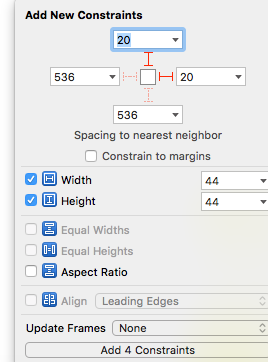

然后在两个VC上分别在同样的位置添加两个完全相同的按钮，位置约束在右上角距离右边和上边分别为20，20的距离，为了区分，将这两个VC设置不同的背景色，如下

按钮的约束位置以及大小

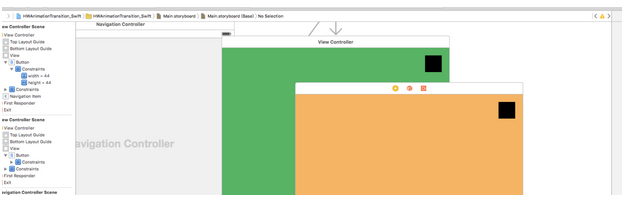

添加按钮以及背景色以后效果

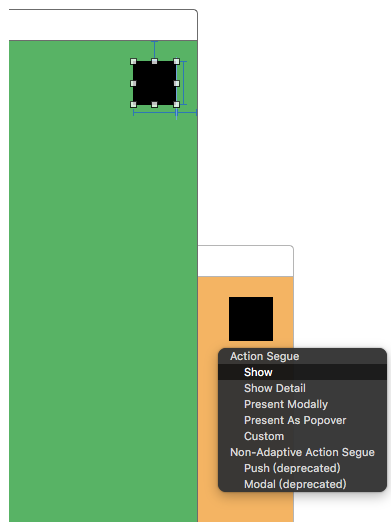

然后右键一直按住第一个按钮拖拽至第二个VC（也就是黄色背景的）点击show

实现第一个 VC 按钮点击方法

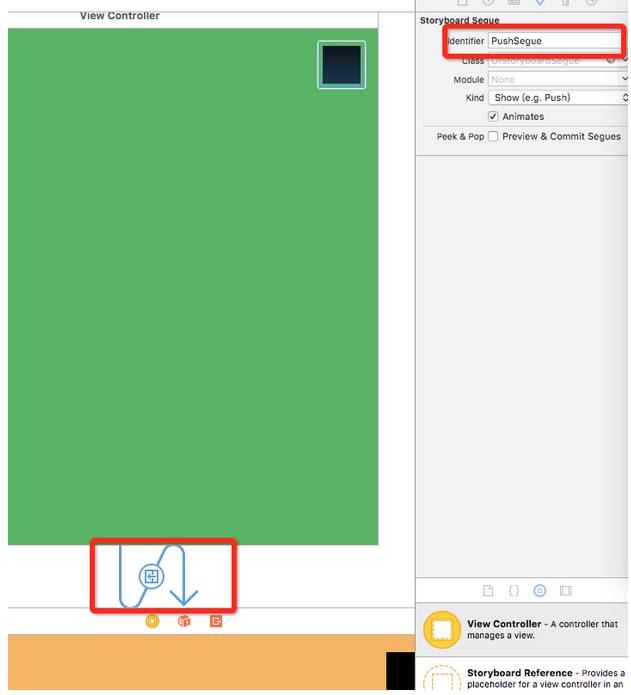

这时候两个VC之间就会出现一条线，然后点击线中间，设置identifier为PushSegue，这里设置一个标识符，为后面的跳转做准备，效果如下：

设置identifier

将两个按钮连接成ViewController的同一个属性，名为popBtn，然后将第二个VC的按钮实现一个点击方法（因为我们要pop回来）名为popClick，如下

import UIKit



class ViewController: UIViewController {



    @IBOutlet weak var popBtn: UIButton!

    override func viewDidLoad() {

        super.viewDidLoad()

        // Do any additional setup after loading the view, typically from a nib.

    }



    @IBAction func popClick(sender: AnyObject) {



        self.navigationController?.popViewControllerAnimated(true)

    }



    override func didReceiveMemoryWarning() {

        super.didReceiveMemoryWarning()

        // Dispose of any resources that can be recreated.

    }



}

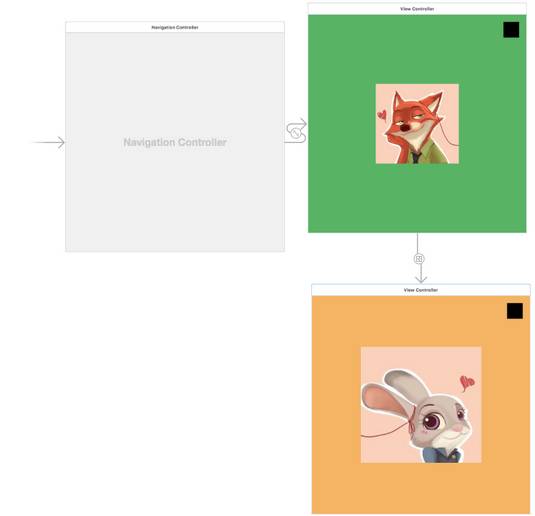

最后，分别在两个VC的中间添加一个imageView，最后的效果图如下

最后效果图

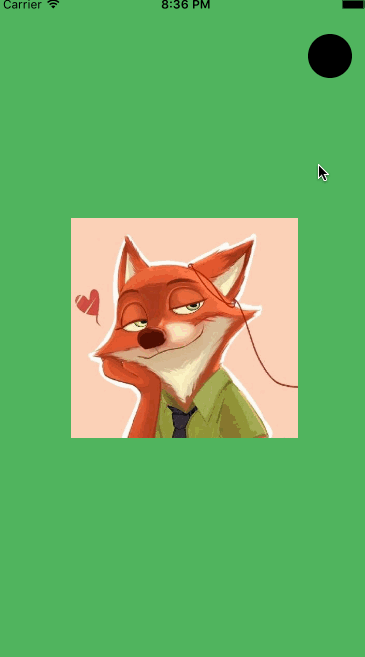

如果到这里你还没错的话，那么运行一下你的工程，运行的效果将会是这样

最后的运行效果图

没错，也就是一个简单的push效果，现在准备工作已经做好了，想要实现放大效果的动画，还要继续往下进行。

三、开始实现放大效果

通过上面的步骤，我们已经做好了准备工作，我们还要知道的一点是，要想自定义导航的push或pop效果，需要实现UINavigationControllerDelegate协议里面的

func navigationController(navigationController: UINavigationController,

        interactionControllerForAnimationController animationController: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {

            return nil

    }

这个协议方法，我们先新建一个继承于NSObject的名为HWNavigationDelegate的一个类，然后引入UINavigationControllerDelegate,实现上面的协议方法，使返回值暂时为nil（从上面代码中可以看出返回值是一个可选值，所以这里可以先用nil，待会再具体实现）。然后你的HWNavigationDelegate里面的代码大致如下

//

//  HWNavigationDelegate.swift

//  HWAnimationTransition_Swift

//

//  Created by HenryCheng on 16/3/16.

//  Copyright ? 2016年 www.igancao.com. All rights reserved.

//



import UIKit



class HWNavigationDelegate: NSObject, UINavigationControllerDelegate {



    func navigationController(navigationController: UINavigationController, animationControllerForOperation operation: UINavigationControllerOperation, fromViewController fromVC: UIViewController, toViewController toVC: UIViewController) -> UIViewControllerAnimatedTransitioning? {



       return nil;

    }

}

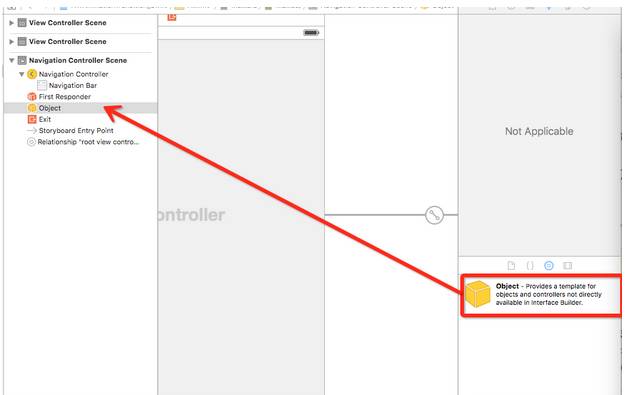

现在继续打开storyboard，然后在右下角搜索Object，并将其拖拽至左边Navigation Controller Source里，

添加Object

并在选中Object，在右边将其类改成刚刚创建的HWNavigationDelegate

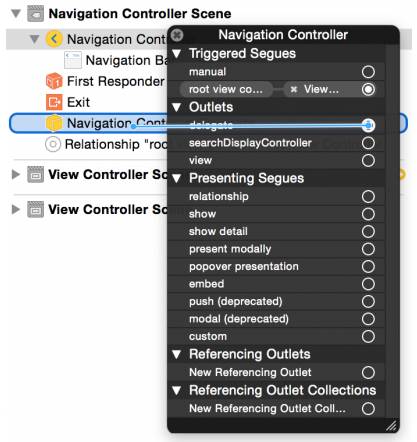

最后在左侧，点击UINavigationController，并将其delegate设置为刚才的Object

设置导航的delegate

现在上面HWNavigationDelegate里面导航的协议方法的返回值还是nil，我们需要创建一个实现动画效果的类，并使其返回，这里我们新建一个同样继承于NSObject的名为HWTransitionAnimator的类，并使其实现UIViewControllerAnimatedTransitioning协议，和其中的协议方法，为了便于阅读，这里贴出所有的代码，

//

//  HWTransitionAnimator.swift

//  HWAnimationTransition_Swift

//

//  Created by HenryCheng on 16/3/16.

//  Copyright ? 2016年 www.igancao.com. All rights reserved.

//



import UIKit



class HWTransitionAnimator: NSObject, UIViewControllerAnimatedTransitioning {

    weak var transitionContext: UIViewControllerContextTransitioning?



    func transitionDuration(transitionContext: UIViewControllerContextTransitioning?) -> NSTimeInterval {



        return 0.5

    }



    func animateTransition(transitionContext: UIViewControllerContextTransitioning) {



        self.transitionContext = transitionContext



        let containerView = transitionContext.containerView()

        let fromVC = transitionContext.viewControllerForKey(UITransitionContextFromViewControllerKey) as! ViewController

        let toVC = transitionContext.viewControllerForKey(UITransitionContextToViewControllerKey) as! ViewController

        let button = fromVC.popBtn

        containerView?.addSubview(toVC.view)

        let circleMaskPathInitial = UIBezierPath(ovalInRect: button.frame)

        let extremePoint = CGPoint(x: button.center.x - 0, y: button.center.y - CGRectGetHeight(toVC.view.bounds))

        let radius = sqrt((extremePoint.x * extremePoint.x) + (extremePoint.y * extremePoint.y))

        let circleMaskPathFinal = UIBezierPath(ovalInRect: CGRectInset(button.frame, -radius, -radius))



        let maskLayer = CAShapeLayer()

        maskLayer.path = circleMaskPathFinal.CGPath

        toVC.view.layer.mask = maskLayer



        let maskLayerAnimation = CABasicAnimation(keyPath: "path")

        maskLayerAnimation.fromValue = circleMaskPathInitial.CGPath

        maskLayerAnimation.toValue = circleMaskPathFinal.CGPath

        maskLayerAnimation.duration = self.transitionDuration(transitionContext)

        maskLayerAnimation.delegate = self

        maskLayer.addAnimation(maskLayerAnimation, forKey: "path")



    }



    override func animationDidStop(anim: CAAnimation, finished flag: Bool) {



        self.transitionContext?.completeTransition(!self.transitionContext!.transitionWasCancelled())

        self.transitionContext?.viewControllerForKey(UITransitionContextFromViewControllerKey)?.view.layer.mask = nil

    }



}

关于上面的所有代码，其中func animateTransition(transitionContext: UIViewControllerContextTransitioning)，func animateTransition(transitionContext: UIViewControllerContextTransitioning)分别是设置时间和动画过程的方法，都是UIViewControllerAnimatedTransitioning的协议方法，func animationDidStop是实现动画结束后的操作，这里动画结束后需要做取消动画和将fromViewController释放掉的操作。里面的

let circleMaskPathInitial = UIBezierPath(ovalInRect: button.frame)

let extremePoint = CGPoint(x: button.center.x - 0, y: button.center.y - CGRectGetHeight(toVC.view.bounds))

let radius = sqrt((extremePoint.x * extremePoint.x) + (extremePoint.y * extremePoint.y))

let circleMaskPathFinal = UIBezierPath(ovalInRect: CGRectInset(button.frame, -radius, -radius))



let maskLayer = CAShapeLayer()

maskLayer.path = circleMaskPathFinal.CGPath

toVC.view.layer.mask = maskLayer

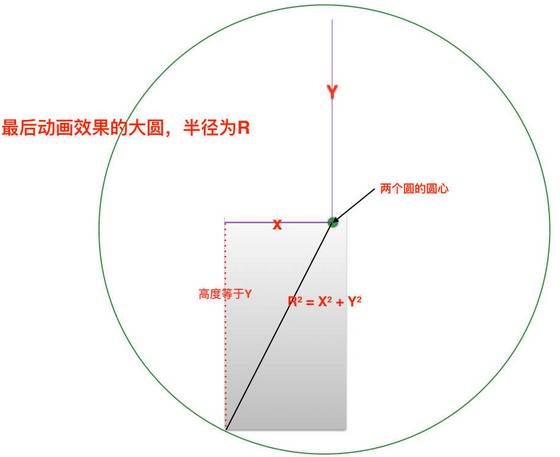

这段代码，下面第二段代码的maskLayer这个上面开始的时候就说过了，第一段代码其实就是一个计算的过程，求出最后大圆效果的半径，原理如图（粗糙的画了一下，画得不好见谅^_^）

动画效果关键的实现原理图

最后将刚才HWNavigationDelegate里的协议方法返回值修改成HWTransitionAnimator的对象就可以了

func navigationController(navigationController: UINavigationController, animationControllerForOperation operation: UINavigationControllerOperation, fromViewController fromVC: UIViewController, toViewController toVC: UIViewController) -> UIViewControllerAnimatedTransitioning? {

        return HWTransitionAnimator()

    }

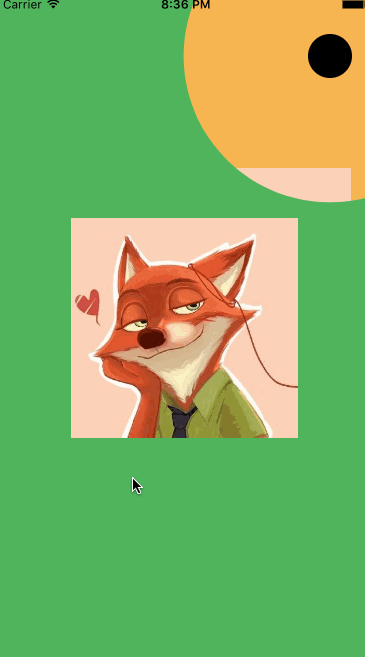

如果上面步骤，你操作没错的话，运行工程效果如下

tap_swift

四、添加手势引导动画

添加手势实现动画效果，我们在刚才的HWNavigationDelegate类里实现UINavigationControllerDelegate的另外一个斜一方法

func navigationController(navigationController: UINavigationController,

        interactionControllerForAnimationController animationController: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {

            return self.interactionController

    }

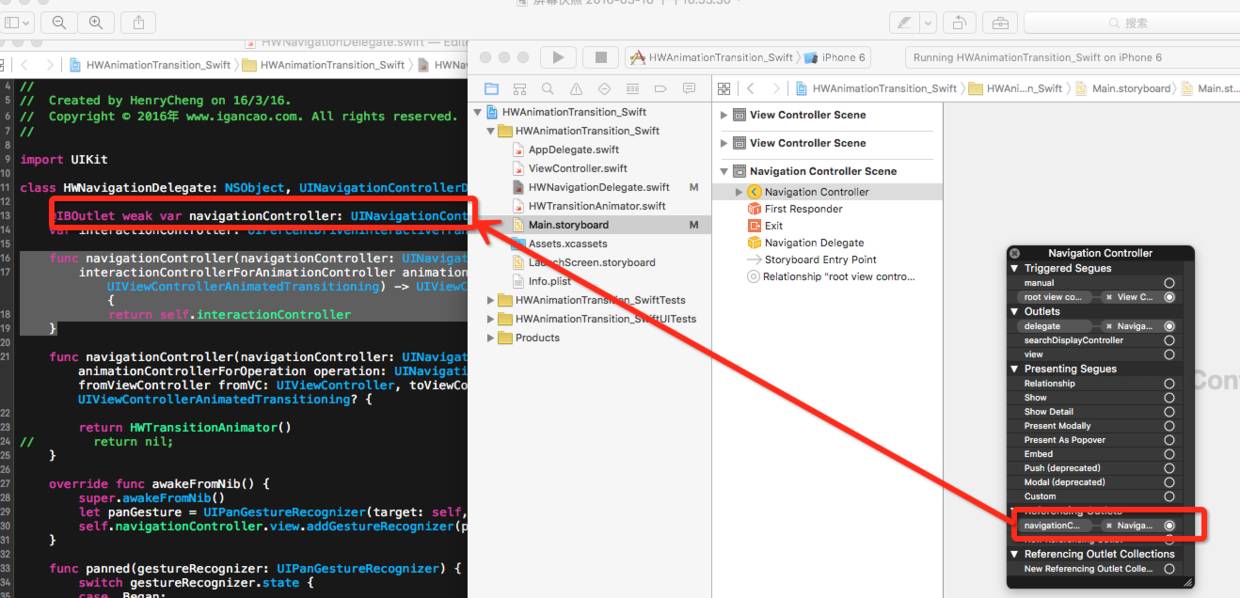

这里的self.interactionController就是我们的导航控制器，如下图

设置导航属性

然后重写awakeFromNib()方法，关于整个HWNavigationDelegate最后的代码实现，如下

// //  HWNavigationDelegate.swift //  HWAnimationTransition_Swift // //  Created by HenryCheng on 16/3/16. //  Copyright ? 2016年 www.igancao.com. All rights reserved. //   import UIKit   class HWNavigationDelegate: NSObject, UINavigationControllerDelegate {       @IBOutlet weak var navigationController: UINavigationController!     var interactionController: UIPercentDrivenInteractiveTransition?       func navigationController(navigationController: UINavigationController,         interactionControllerForAnimationController animationController: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {             return self.interactionController     }       func navigationController(navigationController: UINavigationController, animationControllerForOperation operation: UINavigationControllerOperation, fromViewController fromVC: UIViewController, toViewController toVC: UIViewController) -> UIViewControllerAnimatedTransitioning? {           return HWTransitionAnimator() //        return nil;     }       override func awakeFromNib() {         super.awakeFromNib()         let panGesture = UIPanGestureRecognizer(target: self, action: Selector("panned:"))         self.navigationController.view.addGestureRecognizer(panGesture)     }       func panned(gestureRecognizer: UIPanGestureRecognizer) {         switch gestureRecognizer.state {         case .Began:               self.interactionController = UIPercentDrivenInteractiveTransition()             if self.navigationController?.viewControllers.count > 1 {                 self.navigationController?.popViewControllerAnimated(true)             } else {                 self.navigationController?.topViewController!.performSegueWithIdentifier("PushSegue", sender: nil)             }         case .Changed:               let translation = gestureRecognizer.translationInView(self.navigationController!.view)             let completionProgress = translation.x / CGRectGetWidth(self.navigationController!.view.bounds)             self.interactionController?.updateInteractiveTransition(completionProgress)         case .Ended:               if (gestureRecognizer.velocityInView(self.navigationController!.view).x > 0) {                 self.interactionController?.finishInteractiveTransition()             } else {                 self.interactionController?.cancelInteractiveTransition()             }             self.interactionController = nil           default:             self.interactionController?.cancelInteractiveTransition()             self.interactionController = nil         }     } }

这里需要注意的是gestureRecognizer的几个状态

• Begin ：手势被识别时时，初始化UIPercentDrivenInteractiveTransition实例对象和设置属性，比如如果是第一个VC就实现push，反之则是pop

• Changed：开始手势到结束手势的一个过程，上面代码中是根据偏移量改变self.interactionController的位置

• Ended：手势结束以后的操作，设置动画结束或者取消动画，最后将self.interactionController置为nil

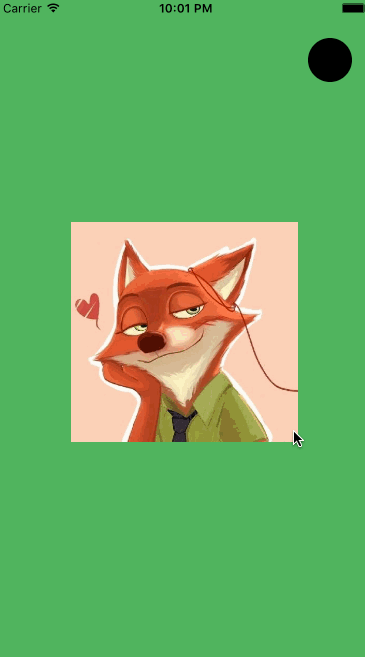

• default：其他的状态运行你的工程，拖拽屏幕时效果如下


五、最后

由于最近工作比较忙，好久没有写博客了，趁着这回功夫将这个小动画分享一下，希望大家喜欢，时间不早了，该回去休息了（在公司加班完成的，喜欢的就star一下吧），最后，这里只是swift版本的代码，同时如果你需要全部代码的话，你可以在下面下载

• HWAnimationTransition_Swift（swift版本）

• HWAnimationTransition_OC (OC版本)
