从继承开始

懂点面向对象语言知识的都知道：封装，继承和多态，这是面向对象的三个基本特征，所以在自定义View的时候，最简单的方法就是继承现有的View

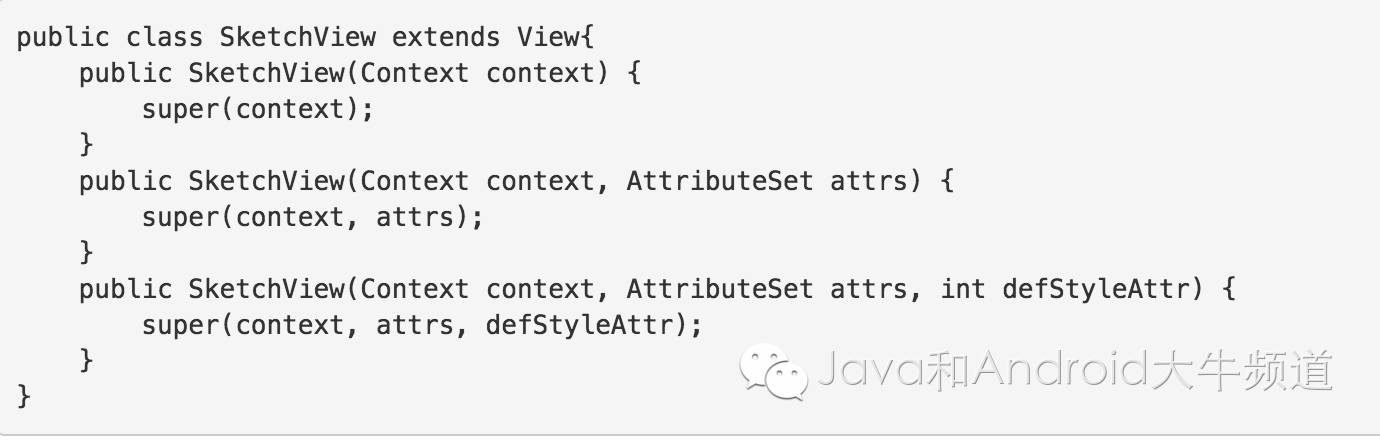

通过上面这段代码，我定义了一个SketchView，继承自View对象，并且复写了它的三个构造方法，我主要来分析一下这三个构造方法：

• 第一个构造方法就是我们普通在代码中新建一个view用到的方法，例如

SketchView sketchView = new SketchView(this);

就这样，一个自定义的view就被新建出来了，然后可以根据需求添加到布局里

• 第二个构造方法就是我们一般在xml文件里添加一个view

<me.shaohui.androidpractise.widget.SketchView

       android:layout_width="match_parent"

       android:layout_height="match_parent"

       android:layout_marginRight="16dp"

       android:layout_marginTop="16dp" />

• 这样，我们就把一个SketchView添加到布局文件里，并且加了一些布局属性，宽高属性以及margin属性，这些属性会存放在第二个构造函数的AttributeSet参数里

• 第三个构造函数比第二个构造函数多了一个int型的值，名字叫defStyleAttr，从名称上判断，这是一个关于自定义属性的参数，实际上我们的猜测也是正确的，第三个构造函数不会被系统默认调用，而是需要我们自己去显式调用，比如在第二个构造函数里调用调用第三个函数，并将第三个参数设为0。

Measure->Layout->Draw

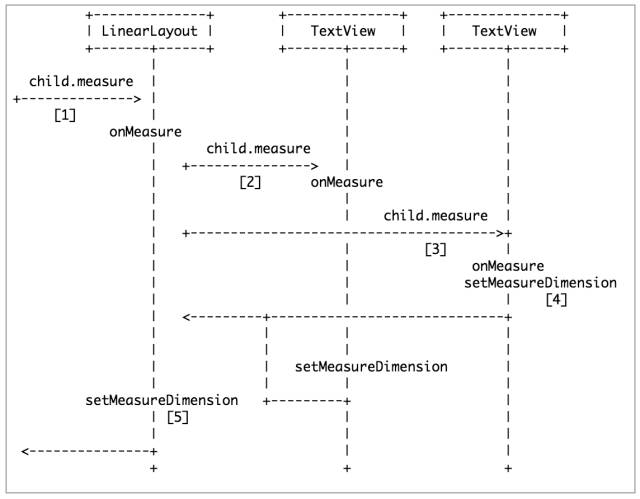

在学会如何写一个自定义控件之前，了解一个控件的绘制流程是必要的，在Android里，一个view的绘制流程包括：Measure，Layout和Draw，通过onMeasure知道一个view要占界面的大小，然后通过onLayout知道这个控件应该放在哪个位置，最后通过onDraw方法将这个控件绘制出来，然后才能展现在用户面前，下面我将挨个分析一下这三个方法的作用。

• onMeasure 测量，通过测量知道一个一个view要占的大小，方法参数是两个int型的值，我们都知道，在java中，int型由4个字节（32bit）组成，在MeasureSpce中，用前两位表示mode，用后30位表示size

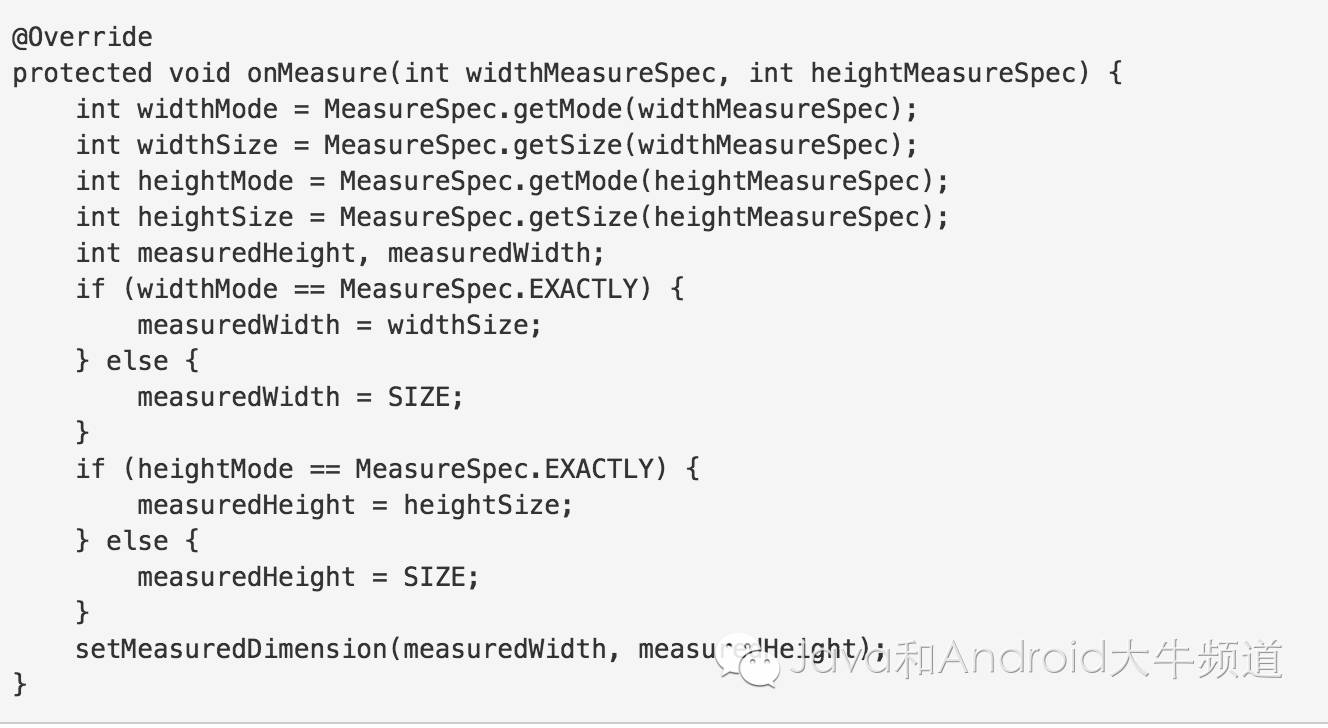

MeasureSpce的mode有三种：EXACTLY, AT_MOST，UNSPECIFIED，除却UNSPECIFIED不谈，其他两种mode：当父布局是EXACTLY时，子控件确定大小或者match_parent，mode都是EXACTLY，子控件是wrap_content时，mode为AT_MOST；当父布局是AT_MOST时，子控件确定大小，mode为EXACTLY，子控件wrap_content或者match_parent时，mode为AT_MOST。所以在确定控件大小时，需要判断MeasureSpec的mode，不能直接用MeasureSpec的size。在进行一些逻辑处理以后，调用setMeasureDimension()方法，将测量得到的宽高传进去供layout使用。

需要明白的一点是 ,测量所得的宽高不一定是最后展示的宽高，最后宽高确定是在onLayout方法里，layou（left，top，right，bottom），不过一般都是一样的。

• onLayout 实际上，我在自定义SketchView的时候是没有重写onLayout方法的，因为SketchView只是一个单纯的view，它不是一个view容器，没有子view，而onLayout方法里主要是具体摆放子view的位置，水平摆放或者垂直摆放，所以在单纯的自定义view是不需要重写onLayout方法，不过需要注意的一点是，子view的margin属性是否生效就要看parent是否在自身的onLayout方法进行处理，而view得padding属性是在onDraw方法中生效的。

其实在onLayout方法里有一个属性我一直关注并且没有弄得很明白，就是第一个参数boolean:changed，标示这个view的大小是否发生改变，后续了解到，会回来补坑。

• onDraw 终于说到了重头戏，一般自定义控件耗费心思最多的就是这个方法了，需要在这个方法里，用Paint在Canvas上画出你想要的图案，这样一个自定义view才算结束。下面会详细讲如何在画布上画出自己想要的图案。

关于onDraw方法，在补充一句，如果是直接继承的View，那么在重写onDraw的方法是时候完全可以把super.ondraw(canvas)删掉，因为它的默认实现是空。

得到一个正方形的View

上一部分主要说了一下，view的绘制流程，从这三个方法中，我们可以知道如何测量一个控件，如何摆放控件的子元素，如何绘制图案，下面我说一下自己通过onMeasure学到的一点小技巧。

在日常开发中，我们偶尔会需要一个正方形的imageView，一般都是通过指定宽高，但是当宽高不确定时，我们就只能寄希望于Android原声支持定义view的比例，但是现实是残酷的，系统好像是没有提供类似属性的，所以我们就只能自己去实现，其实自己写起来也特别的简单，只需要改一个参数就OK了，

@Override

   protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

       super.onMeasure(widthMeasureSpec, widthMeasureSpec);

   }

不仔细观察是看不出来其中的奥妙的，虽然这里复写了view的onMeasure，但是貌似没有做任何处理，直接调用了super方法，但是仔细观察的话就会发现，在调用super方法的时候，第二个参数变了，本来应该是heightMeasureSpec却换成了widthMeasureSpec，这样view的高度就是view的宽度，一个SquareView就实现了，甚至如果通过自定义属性实现一个自定义比例view。

自定义属性

自定义view没有自定义属性怎么得了，要给view支持自定义属性，需要在values/attrs.xml 文件里定义一个name为自己定义view名字的declare-styleable

<resources>

    <declare-styleable name="SketchView">

        <attr name="background_color" format="color"/>

        <attr name="size" format="dimension"/>

    </declare-styleable>

</resources>

这样就可以在xml文件里使用自己定义的属性了

<me.shaohui.androidpractise.widget.SketchView

       xmlns:app="http://schemas.android.com/apk/res-auto"

       android:layout_width="match_parent"

       android:layout_height="match_parent"

       android:layout_marginRight="16dp"

       android:layout_marginTop="16dp"

       app:background_color="@color/colorPrimary"

       app:size="24dp"/>

别忘了在前面加上自定义的命名空间，到这来看，增加自定义属性并不算什么，不过要自定义属性生效还是要耗费一些功夫的，这时候前面留下的伏笔：第三个构造方法的defStyleAttr参数就要登场了。

public SketchView(Context context, AttributeSet attrs, int defStyleAttr) {

        super(context, attrs, defStyleAttr);



        TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.SketchView, defStyleAttr, R.style.AppTheme);



        custom_size = a.getDimensionPixelSize(R.styleable.SketchView_size, SIZE);

        custon_background = a.getColor(R.styleable.SketchView_background_color, DEFAULT_COLOR);



        a.recycle();

    }

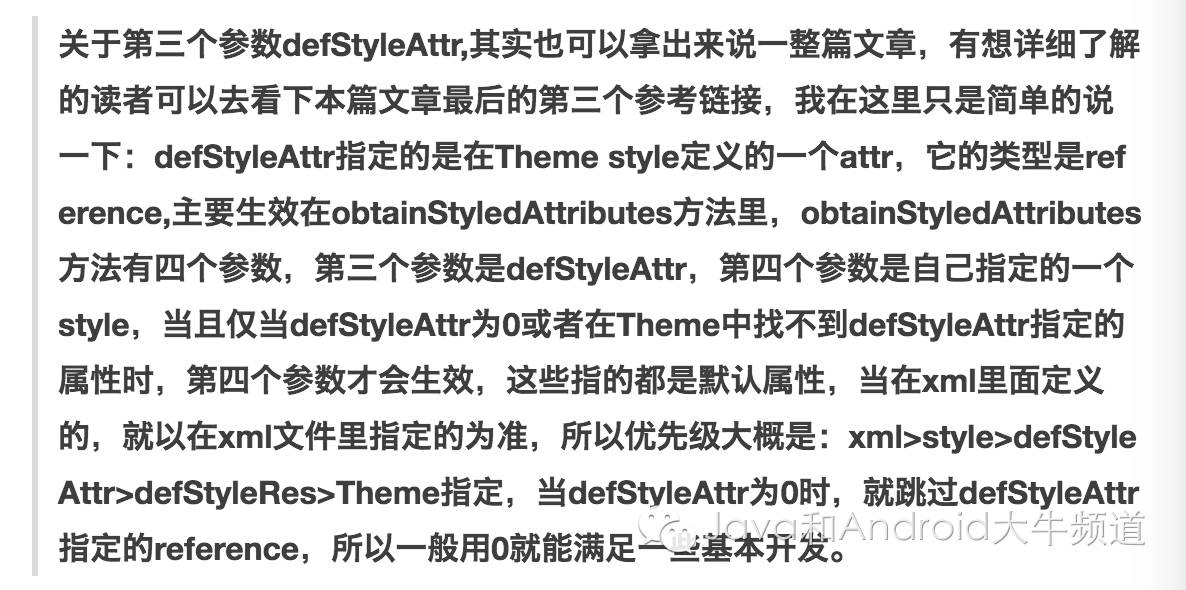

经过好一番操作，才能把xml定义的属性拿出来，具体取得的值为多少，我在前面已经解释过，就不在这里多说，接下来的操作就是拿着这些属性干你想干的事吧。

实战：一个动态view

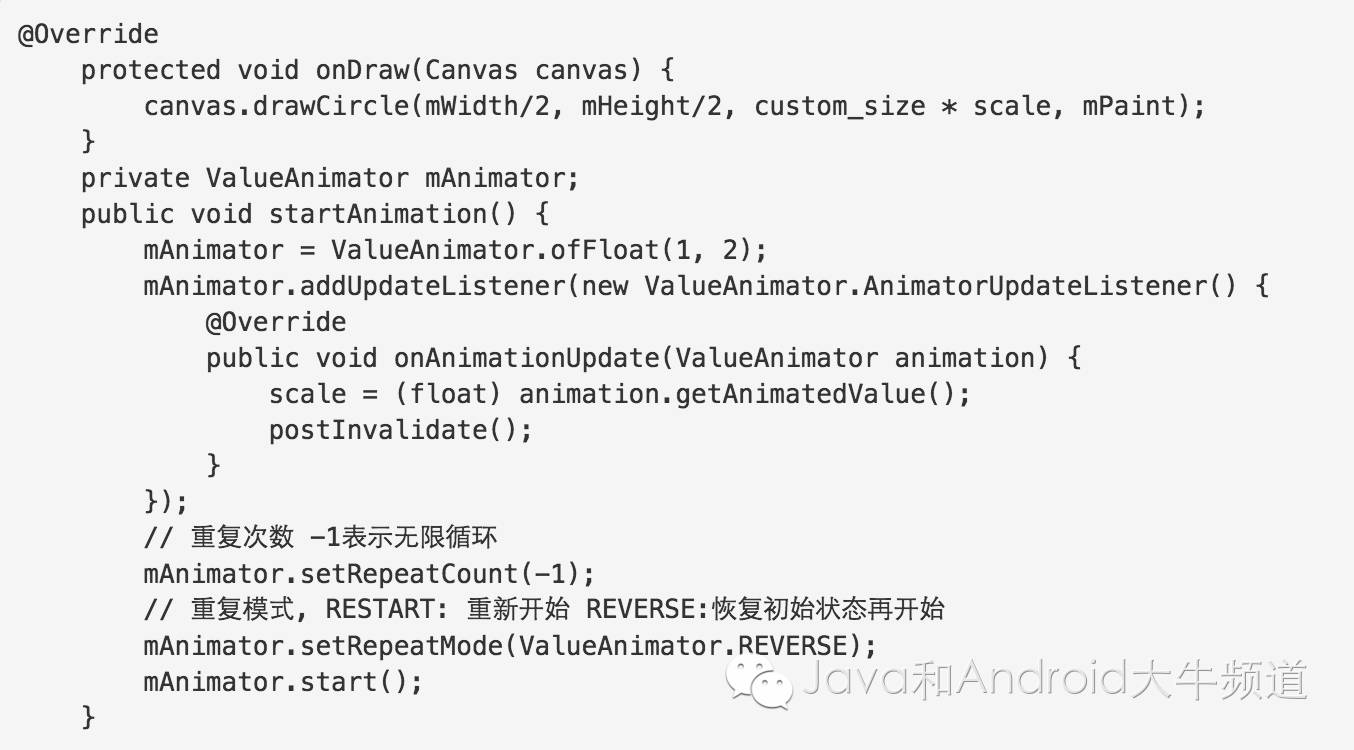

下面将简单介绍一下如何在onDraw(Canvas canvas) 在画布的中心位置画一个自定义颜色的圆，并且通过一个ValueAnimator让这个圆动起来，废话不多说，直接上代码：

(只贴了核心代码，完整代码会在文章最后给链接)

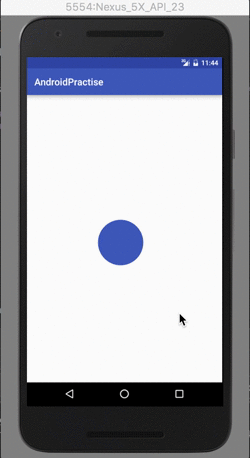

可以看到在onDraw()方法里，我调用了canvas的drawCircle方法画了一个圆，圆心的位置是又画布的位置决定的，位于画布的中心，width和height参数是在onLayout()方法里拿到的，在此之前取到的height和width都是不准确的，这点要注意。圆的半径是xml文件中定义的size*scale，而这个scale是通过一个ValueAnimator确定的，变化范围是从1到2，ValueAnimator的值发生改变会赋给scale同时调用postInvalidate()方法，这个方法的作用就是重绘，然后圆的半径就会发生改变，这样刷新就会实现动画的效果。

requstLayout和invalidate

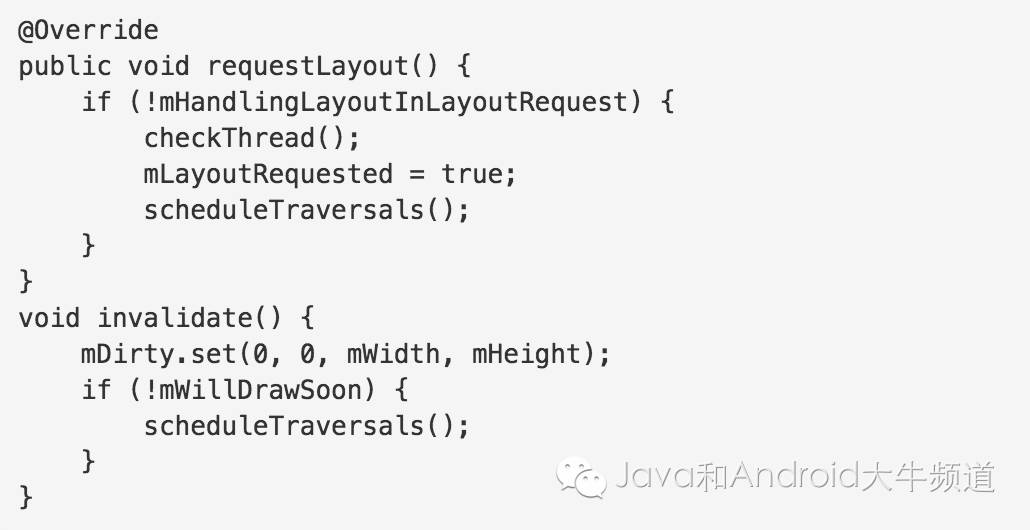

在自定义view时，时常用到刷新view的方法，这时候就会有三个方法供我们选择：requestLayout()、invalidate()、postInvalidate()，其实invalidate和postInvalidate这两个方法作用是一样的，唯一不同的是invalidate用在主线程，而postInvalidate用在异步线程，下面对比一下requestLayout和invalidate的内部实现：

从代码可以看出，其实这两个方法内部都是调用的scheduleTraversals()方法，不同的是，requestLayout方法将mLayoutRequested标示置为true，scheduleTraversals这个方法以后找机会再细分析，现在只简单说下结论，

• requestLayout会调用measure和layout 等一系列操作，然后根据布局是否发生改变，surface是否被销毁，来决定是否调用draw，也就是说requestlayout肯定会调用measure和layout，但不一定调用draw，读者可以试着改下我上面写的那个小程序，将postInvalidate改成requestlayout，动画效果就消失了，因为布局没有发生改变。



• invalidate 只会调用draw，而且肯定会调，即使什么都没有发生改变，它也会重新绘制。

所以如果有布局需要发生改变，需要调用requestlayout方法，如果只是刷新动画，则只需要调用invalidate方法。
