Flume日志收集系统架构详解--转

任何一个生产系统在运行过程中都会产生大量的日志，日志往往隐藏了很多有价值的信息。在没有分析方法之前，这些日志存储一段时间后就会被清理。随着技术的发展和分析能力的提高，日志的价值被重新重视起来。在分析这些日志之前，需要将分散在各个生产系统中的日志收集起来。本节介绍广泛应用的Flume日志收集系统。

Flume是Cloudera公司的一款高性能、高可用的分布式日志收集系统，现在已经是Apache的顶级项目。同Flume相似的日志收集系统还有Facebook Scribe、Apache Chuwka。

Flume 初始的发行版本目前被统称为Flume OG（Original Generation），属于Cloudera。但随着 Flume 功能的扩展，Flume OG 代码工程臃肿、核心组件设计不合理、核心配置不标准等缺点逐渐暴露出来，尤其是在 Flume OG 的最后一个发行版本0.94.0中，日志传输不稳定现象尤为严重。为了解决这些问题，2011 年 10 月 22日，Cloudera 完成了 Flume-728，对Flume进行了里程碑式的改动：重构核心组件、核心配置及代码架构，重构后的版本统称为 Flume NG（Next Generation）；改动的另一原因是将 Flume 纳入Apache 旗下，Cloudera Flume 更名为 Apache Flume。

当节点出现故障时，日志能够被传送到其他节点上而不会丢失。Flume提供了三种级别的可靠性保障，从强到弱依次为：end-to-end（收到数据后，Agent首先将事件写到磁盘上，当数据传送成功后，再删除；如果数据发送失败，则重新发送）、Store on Failure（这也是Scribe采用的策略，当数据接收方崩溃时，将数据写到本地，待恢复后继续发送）、Best Effort（数据发送到接收方后，不会进行确认）。

Flume采用了三层架构，分别为Agent、Collector和Storage，每一层均可以水平扩展。其中，所有的Agent和Collector均由Master统一管理，这使得系统容易被监控和维护。并且Master允许有多个（使用ZooKeeper进行管理和负载均衡），这样就避免了单点故障问题。

当有多个Master时，Flume利用ZooKeeper和Gossip保证动态配置数据的一致性。用户可以在Master上查看各个数据源或者数据流执行情况，并且可以对各个数据源进行配置和动态加载。Flume提供了Web和Shell Script Command两种形式对数据流进行管理。

用户可以根据需要添加自己的Agent、Collector或Storage。此外，Flume自带了很多组件，包括各种Agent（如File、Syslog等）、Collector和Storage（如File、HDFS等）。

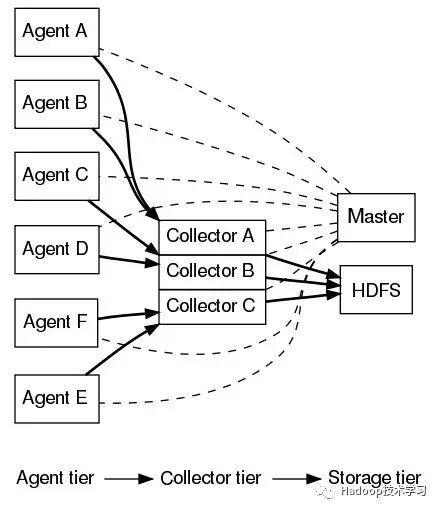

如图所示是Flume OG的架构。

Flume NG的架构如下图所示。Flume采用了分层架构，分别为Agent、Collector和Storage。其中，Agent和Collector均由Source和Sink两部分组成，Source是数据来源，Sink是数据去向。

Flume使用了两个组件：Master和Node。Node根据在Master Shell或Web中的动态配置，决定其是作为Agent还是作为Collector。

Agent的作用是将数据源的数据发送给Collector。Flume自带了很多直接可用的数据源（Source），如下。

text("filename")：将文件filename作为数据源，按行发送。

tail("filename")：探测filename新产生的数据，按行发送。

fsyslogTcp(5140)：监听TCP的5140端口，并将接收到的数据发送。

tailDir("dirname"[,fileregex=".*"[,startFromEnd=false[,recurseDepth=0]]])：监听目录中的文件末尾，使用正则表达式选定需要监听的文件（不包含目录），recurseDepth为递归监听其下子目录的深度，同时提供了很多Sink，如console[("format")]，直接将数据显示在console上。

text("txtfile")：将数据写到文件txtfile中。

dfs("dfsfile")：将数据写到HDFS上的dfsfile文件中。

syslogTcp("host",port)：将数据通过TCP传递给host节点。

agentSink[("machine"[,port])]：等价于agentE2ESink，如果省略machine参数，则默认使用flume.collector.event.host与flume.collector.event.port作为默认collectro。

agentDFOSink[("machine"[,port])]：本地热备Agent。Agent发现Collector节点故障后，不断检查Collector的存活状态以便重新发送Event，在此期间产生的数据将缓存到本地磁盘中。

agentBESink[("machine"[,port])]：不负责的Agent。如果Collector出现故障，将不作任何处理，它发送的数据也将被直接丢弃。

agentE2EChain：指定多个Collector，以提高可用性。当向主Collector发送Event失效后，将转向第二个Collector发送；当所有的Collector都失效后，它还会再发送一遍。

Collector的作用是将多个Agent的数据汇总后，加载到Storage中。它的Source和Sink与Agent类似。

Source如下。

collectorSource[(port)]：Collector Source，监听端口汇聚数据。

autoCollectorSource：通过Master协调物理节点自动汇聚数据。

logicalSource：逻辑Source，由Master分配端口并监听rpcSink。

Sink如下。

collectorSink("fsdir","fsfileprefix",rollmillis)：collectorSink，数据通过Collector汇聚之后发送到HDFS，fsdir是HDFS目录，fsfileprefix为文件前缀码。

customdfs("hdfspath"[,"format"])：自定义格式DFS。

Storage是存储系统，可以是一个普通File，也可以是HDFS、Hive、HBase、分布式存储等。

Master负责管理、协调Agent和Collector的配置信息，是Flume集群的控制器。

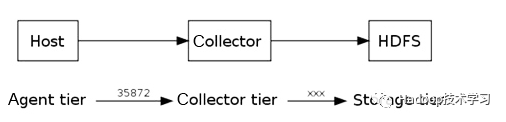

在Flume中，最重要的抽象是Data Flow（数据流）。Data Flow描述了数据从产生、传输、处理到最终写入目标的一条路径，如下图所示。

对于Agent数据流配置，就是从哪里得到数据，就把数据发送到哪个Collector。

对于Collector，就是接收Agent发送过来的数据，然后把数据发送到指定的目标机器上。

注：Flume框架对Hadoop和ZooKeeper的依赖只存在于JAR包上，并不要求Flume启动时必须将Hadoop和ZooKeeper服务同时启动。

本文所说的Flume基于1.4.0版本。

路径：apache-flume-1.4.0-src\flume-ng-clients。

操作最初的数据，把数据发送给Agent。在Client与Agent之间建立数据沟通的方式有两种。

第一种方式：创建一个iclient继承Flume已经存在的Source，如AvroSource或者SyslogTcpSource，但是必须保证所传输的数据Source可以理解。

第二种方式：写一个Flume Source通过IPC或者RPC协议直接与已经存在的应用通信，需要转换成Flume可以识别的事件。

Client SDK：是一个基于RPC协议的SDK库，可以通过RPC协议使应用与Flume直接建立连接。可以直接调用SDK的api函数而不用关注底层数据是如何交互的，提供append和appendBatch两个接口，具体的可以看看代码apache-flume-1.4.0-src\flume-ng-sdk\src\main\java\org\apache\ flume\api\RpcClient.java。

Avro是默认的RPC协议。NettyAvroRpcClient和ThriftRpcClient分别对RpcClient接口进行了实现，具体实现可以看下代码apache-flume-1.4.0-src\flume-ng-sdk\src\main\java\org\apache\flume\api\ NettyAvroRpcClient.java和apache-flume-1.4.0-src\flume-ng-sdk\src\main\java\org\apache\flume\api\ ThriftRpcClient.java。

下面给出一个使用SDK与Flume建立连接的样例如下，实际使用中可以参考实现：

import org.apache.flume.Event;

import org.apache.flume.EventDeliveryException;

import org.apache.flume.api.RpcClient;

import org.apache.flume.api.RpcClientFactory;

import org.apache.flume.event.EventBuilder;

import java.nio.charset.Charset;

public class MyApp {

public static void main(String[] args) {

MyRpcClientFacade client = new MyRpcClientFacade();

// Initialize client with the remote Flume agent‘s host and port

client.init("host.example.org",41414);

// Send 10 events to the remote Flume agent. That agent should be

// configured to listen with an AvroSource.

String sampleData = "Hello Flume!";

for (int i = 0; i < 10; i++) {

client.sendDataToFlume(sampleData);

}

client.cleanUp();

}

}

class MyRpcClientFacade {

private RpcClient client;

private String hostname;

private int port;

public void init(String hostname,int port) {

// Setup the RPC connection

this.hostname = hostname;

this.port = port;

this.client = RpcClientFactory.getDefaultInstance(hostname,port);

// Use the following method to create a thrift client (instead of the above line):

// this.client = RpcClientFactory.getThriftInstance(hostname,port);

}

public void sendDataToFlume(String data) {

// Create a Flume Event object that encapsulates the sample data

Event event = EventBuilder.withBody(data,Charset.forName("UTF-8"));

// Send the event

try {

client.append(event);

} catch (EventDeliveryException e) {

// clean up and recreate the client

client.close();

client = null;

client = RpcClientFactory.getDefaultInstance(hostname,port);

// Use the following method to create a thrift client (instead of the above line):

// this.client = RpcClientFactory.getThriftInstance(hostname,port);

}

}

public void cleanUp() {

// Close the RPC connection

client.close();

}

}

为了能够监听到关联端口，需要在配置文件中增加端口和Host配置信息（配置文件apache-flume- 1.4.0-src\conf\flume-conf.properties.template）。

client.type = default (for avro) or thrift (for thrift)

hosts = h1                         # default client accepts only 1 host

                                    # (additional hosts will be ignored)

hosts.h1 = host1.example.org:41414 # host and port must both be specified

                                    # (neither has a default)

batch-size = 100                 # Must be >=1 (default:100)

connect-timeout = 20000         # Must be >=1000 (default:20000)

request-timeout = 20000         # Must be >=1000 (default:20000)

除了以上两类实现外，FailoverRpcClient.java和LoadBalancingRpcClient.java也分别对RpcClient接口进行了实现。

该接口主要实现了主备切换，采用<host>:<port>的形式，一旦当前连接失败，就会自动寻找下一个连接。

该接口在有多个Host的时候起到负载均衡的作用。

Flume允许用户在自己的Application里内嵌一个Agent。这个内嵌的Agent是一个轻量级的Agent，不支持所有的Source Sink Channel。

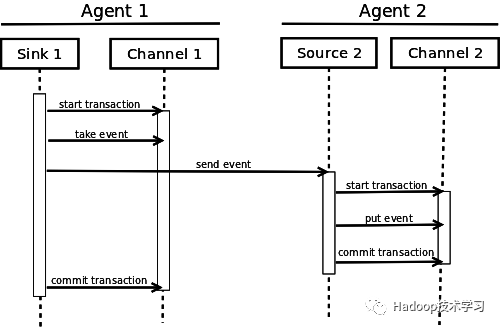

Flume的三个主要组件——Source、Sink、Channel必须使用Transaction来进行消息收发。在Channel的类中会实现Transaction的接口，不管是Source还是Sink，只要连接上Channel，就必须先获取Transaction对象，如下图所示。

具体使用实例如下，可以供生成环境中参考：

Channel ch = new MemoryChannel();

Transaction txn = ch.getTransaction();

txn.begin();

try {

Event eventToStage = EventBuilder.withBody("Hello Flume!",Charset.forName ("UTF-8"));

ch.put(eventToStage);

txn.commit();

} catch (Throwable t) {

txn.rollback();

if (t instanceof Error) {

throw (Error)t;

}

} finally {

txn.close();

}

Sink的一个重要作用就是从Channel里获取事件，然后把事件发送给下一个Agent，或者把事件存储到另外的仓库内。一个Sink会关联一个Channel，这是配置在Flume的配置文件里的。SinkRunner.start()函数被调用后，会创建一个线程，该线程负责管理Sink的整个生命周期。Sink需要实现LifecycleAware接口的start()和stop()方法。

Sink.start()：初始化Sink，设置Sink的状态，可以进行事件收发。

Sink.stop()：进行必要的cleanup动作。

Sink.process()：负责具体的事件操作。

Sink使用参考代码实例如下：

public class MySink extends AbstractSink implements Configurable {

private String myProp;

@Override

public void configure(Context context) {

String myProp = context.getString("myProp","defaultValue");

// Process the myProp value (e.g. validation)

// Store myProp for later retrieval by process() method

this.myProp = myProp;

}

@Override

public void start() {

// Initialize the connection to the external repository (e.g. HDFS) that

// this Sink will forward Events to ..

}

@Override

public void stop () {

// Disconnect from the external respository and do any

// additional cleanup (e.g. releasing resources or nulling-out

// field values) ..

}

@Override

public Status process() throws EventDeliveryException {

Status status = null;

// Start transaction

Channel ch = getChannel();

Transaction txn = ch.getTransaction();

txn.begin();

try {

// This try clause includes whatever Channel operations you want to do

Event event = ch.take();

// Send the Event to the external repository.

// storeSomeData(e);

txn.commit();

status = Status.READY;

} catch (Throwable t) {

txn.rollback();

// Log exception,handle individual exceptions as needed

status = Status.BACKOFF;

// re-throw all Errors

if (t instanceof Error) {

throw (Error)t;

}

} finally {

txn.close();

}

return status;

}

}

Source的作用是从Client端接收事件，然后把事件存储到Channel中。PollableSourceRunner.start()用于创建一个线程，管理PollableSource的生命周期。同样也需要实现start()和stop()两种方法。需要注意的是，还有一类Source，被称为EventDrivenSource。区别是EventDrivenSource有自己的回调函数用于捕捉事件，并不是每个线程都会驱动一个EventDrivenSource。

以下是一个PollableSource的例子：

public class MySource extends AbstractSource implements Configurable, PollableSource {

private String myProp;

@Override

public void configure(Context context) {

String myProp = context.getString("myProp","defaultValue");

// Process the myProp value (e.g. validation,convert to another type,...)

// Store myProp for later retrieval by process() method

this.myProp = myProp;

}

@Override

public void start() {

// Initialize the connection to the external client

}

@Override

public void stop () {

// Disconnect from external client and do any additional cleanup

// (e.g. releasing resources or nulling-out field values) ..

}

@Override

public Status process() throws EventDeliveryException {

Status status = null;

// Start transaction

Channel ch = getChannel();

Transaction txn = ch.getTransaction();

txn.begin();

try {

// This try clause includes whatever Channel operations you want to do

// Receive new data

Event e = getSomeData();

// Store the Event into this Source‘s associated Channel(s)

getChannelProcessor().processEvent(e)

txn.commit();

status = Status.READY;

} catch (Throwable t) {

txn.rollback();

// Log exception,handle individual exceptions as needed

status = Status.BACKOFF;

// re-throw all Errors

if (t instanceof Error) {

throw (Error)t;

}

} finally {

txn.close();

}

return status;

}

}

Flume的数据流由事件(Event)贯穿始终。事件是Flume的基本数据单位，它携带日志数据(字节数组形式)并且携带有头信息，这些Event由Agent外部的Source，比如上图中的Web Server生成。当Source捕获事件后会进行特定的格式化，然后Source会把事件推入(单个或多个)Channel中。你可以把Channel看作是一个缓冲区，它将保存事件直到Sink处理完该事件。Sink负责持久化日志或者把事件推向另一个Source。

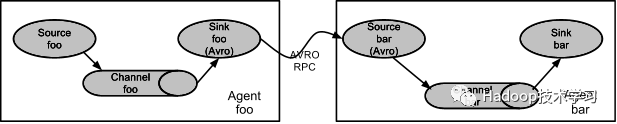

很直白的设计，其中值得注意的是，Flume提供了大量内置的Source、Channel和Sink类型。不同类型的Source,Channel和Sink可以自由组合。多Agent串联，如下图所示。

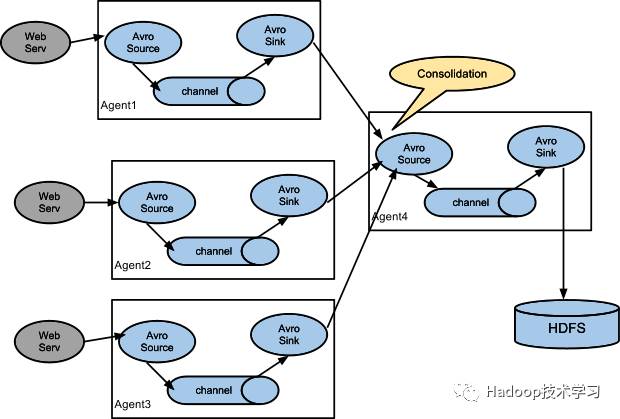

或者多Agent合并，如下图所示。

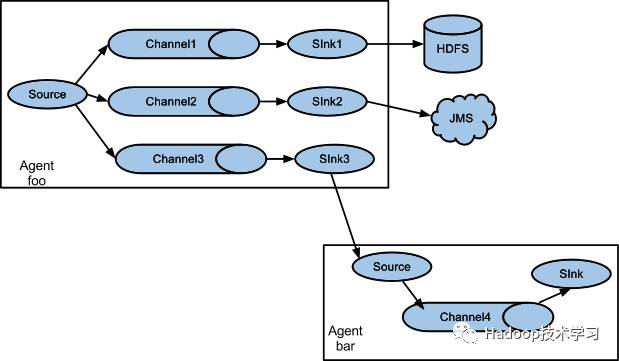

如果你以为Flume就这些能耐那就大错特错了。Flume支持用户建立多级流，也就是说，多个agent可以协同工作，并且支持Fan-in、Fan-out、Contextual Routing、Backup Routes。如下图所示。

• 参考http://www.aboutyun.com/thread-7848-1-1.html官网用户手册，http://flume.apache.org/FlumeUserGuide.html。

• Github地址https://github.com/apache/flume。

• 参考http://flume.apache.org/FlumeUserGuide.html。
