Android AIDL的用法

时间:2018-04-11 15:45:09      阅读:200      评论:0      收藏:0      [点我收藏+]

标签:except   server   分享图片   开放   thread   init   roi   ble   使用

一、什么是AIDL服务

   一般创建的服务并不能被其他的应用程序访问。为了使其他的应用程序也可以访问本应用程序提供的服务,Android系统采用了远程过程调用(Remote Procedure Call,RPC)方式来实现。与很多其他的基于RPC的解决方案一样,Android使用一种接口定义语言(Interface Definition Language,IDL)来公开服务的接口。因此,可以将这种可以跨进程访问的服务称为AIDL(Android Interface Definition Language)服务。

二、AIDL基本语法

  AIDL使用简单的语法来声明接口,描述其方法以及方法的参数和返回值。这些参数和返回值可以是任何类型,甚至是其他AIDL生成的接口。
  其中对于Java编程语言的基本数据类型 (int, long, char, boolean,String,CharSequence)集合接口类型List和Map,不需要import 语句。
  而如果需要在AIDL中使用其他AIDL接口类型,需要import,即使是在相同包结构下。AIDL允许传递实现Parcelable接口的类,需要import
  需要特别注意的是,对于非基本数据类型,也不是String和CharSequence类型的,需要有方向指示,包括in、out和inout,in表示由客户端设置,out表示由服务端设置,inout是两者均可设置。

  AIDL只支持接口方法,不能公开static变量。

三、android应用层使用AIDL

3.1、简要步骤

  1、在Eclipse Android工程的Java包目录中建立一个扩展名为A.aidl的文件,并写下需要的接口。如果aidl文件的内容是正确的,ADT会在gen目录下自动生成一个A.Java接口文件。
  2、建立一个服务类(Service的子类)。并在创建的服务类中创建一个内部类,实现由aidl文件生成的Java接口。
  3、在服务类的onBind方法返回时,将实现aidl接口的内部类对象返回出去。
  4、在AndroidManifest.xml文件中配置AIDL服务,尤其要注意的是,<action>标签中android:name的属性值就是客户端要引用该服务的ID,也就是Intent类的参数值。

3.2、具体操作

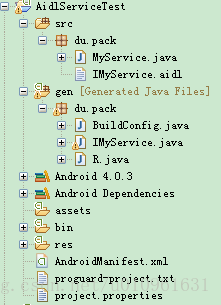

3.2.1、创建文件IMyService.aidl:

        技术分享图片
  文件内容:

  1. package du.pack;
  2. interface IMyService{
  3.     //只有一个接口
  4.     String getValue();
  5. }

3.2.2、创建服务类及实现内部类

  1. public class MyService extends Service {
  2.
  3.     @Override
  4.     public IBinder onBind(Intent arg0) {
  5.         // 把内部类的对象返回给客户端使用
  6.         return new MyServiceImpl();
  7.     }
  8.
  9.     // 创建一个继承自IMyService.Stub的内部类
  10.     public class MyServiceImpl extends IMyService.Stub {
  11.
  12.         // 必须实现AIDL文件中的接口
  13.         public String getValue() throws RemoteException {
  14.             return null;
  15.         }
  16.     }
  17. }

  注意,我们写的service中,onBind方法必须返回MyServiceImpl类的对象实例,否则客户端无法获得服务对象。

3.2.3、在AndroidManifest.xml文件中配置MyService类

  1. <service android:name=".MyService" >
  2.     <intent-filter>
  3.         <action android:name="du.pack.IMyService" />
  4.     </intent-filter>
  5. </service>

  上面的"du.pack.IMyService"是客户端用于访问AIDL服务的ID。

4、本地客户端的使用方法

    4.1、新建一个Eclipse Android工程,并将刚才远程服务端自动生成的gen目录下面的IMyService.java文件连同包目录一起复制到客户端工程的src目录中。

        技术分享图片

 4.2、调用AIDL服务首先要绑定服务,然后才能获得服务对象。

  1. public class AidlClientTestActivity extends Activity {
  2.     // 远程服务端的对象
  3.     IMyService mIMyService;
  4.     private ServiceConnection mConnection = new ServiceConnection() {
  5.
  6.         public void onServiceConnected(ComponentName name, IBinder service) {
  7.             // 绑定成功,得到远程服务端的对象,目标完成!!!
  8.             mIMyService = IMyService.Stub.asInterface(service);
  9.         }
  10.
  11.         public void onServiceDisconnected(ComponentName name) {
  12.             // 解除绑定
  13.             mIMyService = null;
  14.         }
  15.
  16.     };
  17.
  18.     @Override
  19.     public void onCreate(Bundle savedInstanceState) {
  20.         super.onCreate(savedInstanceState);
  21.         setContentView(R.layout.main);
  22.
  23.         // 绑定远程服务端服务
  24.         Intent serviceIntent = new Intent("du.pack.IMyService");
  25.         bindService(serviceIntent, mConnection, Context.BIND_AUTO_CREATE);
  26.     }
  27. }

5、用法小结

  回顾一下整个调用的过程:
  服务端方面:将需要开放的接口抽象到aidl文件中,然后在自己的内部类中对接口进行实现,并在自己被绑定的时候把内部类对象返回给客户端。
客户端方面:当我们需要远程某个Service时,就像在绑定本地的Service一样去bindService,然后在绑定成功的回调函数中(也就是onServiceConnected方法)得到一个Ibinder对象(比如Service),这时调用IMyService.Stub.asInterface(service)这样的语句,就可以得到服务端开放的interface接口对象,此时客户端可以直接调用这个对象的方法,犹如直接调用远程的Service对象一般。



四、Framework中使用AIDL

         Framework中使用AIDL我们通过ITelephonyRegistry这个SystemService进行分析。该服务的主要作用就是对通话相关的事件进行监听,我们重心放在AIDL的实现结构上,不去关注ITelephonyRegistry具体的实现。

1、AIDL文件相关

        先来看一下这个服务的AIDL文件:


  1. @ITelephonyRegistry.aidl
  2. interface ITelephonyRegistry {
  3.     void listen(String pkg, IPhoneStateListener callback, int events, boolean notifyNow);
  4.     void notifyCallState(int state, String incomingNumber);
  5.     void notifyServiceState(in ServiceState state);
  6.     void notifySignalStrength(in SignalStrength signalStrength);
  7.     void notifyMessageWaitingChanged(boolean mwi);
  8. }

        再来看这个服务的真正实现:


  1. @TelephonyRegistry.java
  2. class TelephonyRegistry extends ITelephonyRegistry.Stub {
  3.     TelephonyRegistry(Context context) {
  4.         ......
  5.     }
  6.     void listen(String pkg, IPhoneStateListener callback, int events, boolean notifyNow){
  7.         ......
  8.     }
  9.     void notifyCallState(int state, String incomingNumber){
  10.         ......
  11.     }
  12.     void notifyServiceState(in ServiceState state){
  13.         ......
  14.     }
  15.     void notifySignalStrength(in SignalStrength signalStrength){
  16.         ......
  17.     }
  18.     void notifyMessageWaitingChanged(boolean mwi){
  19.         ......
  20.     }
  21. }

        上面的两个文件是这个服务的核心部分,aidl文件规定了这个服务的功能,而java文件是对功能的具体实现。但是,此时的TelephonyRegistry并没有继承Service的类,也就是说,当前他并不具备作为一个Service的资格。那么他是如何变成一个服务的呢?

     2、服务的注册过程

         在SystemService中可以找到答案。

  1. @SystemServer.java
  2. class ServerThread extends Thread {
  3.     @Override
  4.     public void run() {
  5.         try {
  6.             telephonyRegistry = new TelephonyRegistry(context);
  7.             ServiceManager.addService("telephony.registry", telephonyRegistry);
  8.         }
  9.     }
  10. }

        我们看到,在这一步中,把telephonyRegistry对象(也就是ITelephonyRegistry.Stub的子类对象)作为一个Service注册给了ServiceManager。并且注册的名字是“telephony.registry”
        有了这一步,TelephonyRegistry就可以作为服务提供者向客户端开放了。也就是说,有了这一步,TelephonyRegistry才算上是一个真正的Service,可以接受客户端的连接申请。

        那么接下来,我们怎么得到这个Service呢?

3、如何得到注册的服务

        既然通过ServiceManager注册了服务,我们就需要再次通过ServiceManager得到它的服务对象。

  1. private ITelephonyRegistry sRegistry;
  2. sRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService("telephony.registry"));

        通过这样的方法,我们就得到了ITelephonyRegistry.aidl的对象sRegistry。

4、流程总结

         回顾一下这种AIDL服务的框架:通过继承ITelephonyRegistry.Stub父类去实现AIDL中规定的接口,然后把TelephonyRegistry作为ServiceManager注册给SystemService。客户端可以通过ServiceManager得到TelephonyRegistry的对象,然后就可以去调用AIDL中定义的接口了。
