Android必知必会-App 常用图标尺寸规范汇总

时间:2018-06-29 21:46:29      阅读:216      评论:0      收藏:0      [点我收藏+]

标签:调整   icon   path   icons   table   内容   行修改   默认   ofo

若移动端访问不佳,请使用 –> Github版

内容持续更新中,更新日期:2016-08-11

1. 程序启动图标(icon launcher)


  • L DPI ( Low Density Screen,120 DPI ),其图标大小为 36 x 36 px
  • M DPI ( Medium Density Screen, 160 DPI ),其图标大小为 48 x 48 px
  • H DPI ( High Density Screen, 240 DPI ),其图标大小为 72 x 72 px
  • XH DPI ( Extra-high density screen, 320 DPI ),其图标大小为 96 x 96 px
  • XXH DPI( xx-high density screen, 480 DPI ),其图标大小为144 x 144 px
  • XXXH DPI( xxx-high density screen, 640 DPI ),其图标大小为192 x 192 px

技巧:自动生成对应分辨率的 icon launcher

新增于2016-08-11

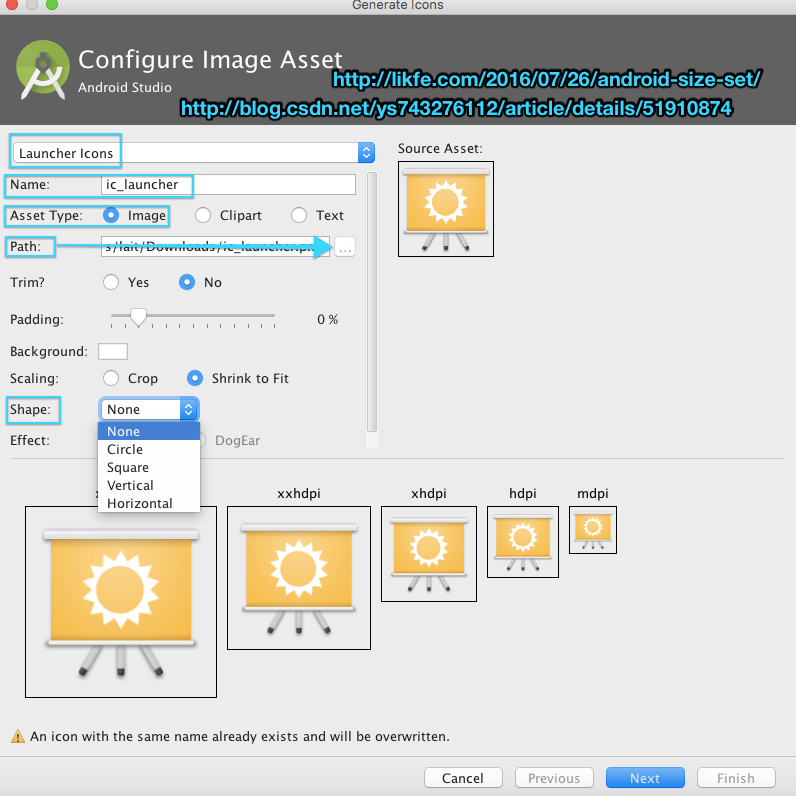

使用 Android Studio ,在 module或者 drawable 上右键 new > ImageAsset ,可以把一张大图自动裁切成各 DPI 对应的分辨率的 icon launcher。

细节操作参照下图:
技术分享图片

  1. 选择要生成的图片类型:Launcher Icons ;
  2. Name 会自动生成 ic_launcher ,如果不是则填成 ic_launcher ;
  3. Asset Type 设置成 Image ;
  4. 在 path 一列的最后选择自己要生成的图片
  5. 调整 Shape 等参数;
  6. 点击 next 一路到 finish 即可。

PS:使用 Shape 的其他参数,比如圆角square , 会默认使用不支持透明度的颜色作为背景,所以要根据具体的图标进行修改,特殊的情况需要设计师切出带圆角和透明度的大图。

2. 不透明度16进制值

不透明度16进制值
100% FF
95% F2
90% E6
85% D9
80% CC
75% BF
70% B3
65% A6
60% 99
55% 8C
50% 80
45% 73
40% 66
35% 59
30% 4D
25% 40
20% 33
15% 26
10% 1A
5% 0D
0% 00

3. dp和px换算及关系

各DPI的换算:

技术分享图片

数据总结表:

名称对应 DPI比例(以 mdpi 为基数 1)和px的换算关系
lpdi 120 DPI 0.75 1 dp = 0.75 px
mdpi 160 DPI 1 1 dp = 1 px
hdpi 240 DPI 1.5 1 dp = 1.5 px
xhdpi 320 DPI 2 1 dp = 2 px
xxhdpi 480 DPI 3 1 dp = 3 px
xxxhdpi 640 DPI 4 1 dp = 4 px

dp 到 px

这里给定:400 dp * 240 dp
则对应的图片分辨率分别为:

  • lpdi ? 300 px * 180 px
  • mdpi ? 400 px * 240 px
  • hdpi ? 600 px * 360 px
  • xhdpi ? 800 px * 480 px
  • xxhdpi ? 1200 px * 720 px
  • xxxhdpi ? 1600 px * 960 px

px 到 dp

从 px 换算成 dp 要知道它是以什么 dpi 标准来设计的,根据换算关系表可得到相应的 dp 。
例如: 以 xxhdpi 标准设计的 UI,其中一个切图的分辨率是 600 px * 360 px ,根据换算关系表可知,在 xxhdpi 标准下,1 dp = 3 px ,则其对应的 dp 是 200 dp * 120 dp 。

转:

https://blog.csdn.net/ys743276112/article/details/51910874
