css3之图形绘制

时间:2018-08-18 19:42:53      阅读:195      评论:0      收藏:0      [点我收藏+]

标签:oom   中心   ali   ota   mon   dia   list   upper   垂直


由于近期的项目中出现了不规则的边框和图形, 所以重新温习一下CSS3的图形绘制。。。样式绘制的图形比图片的性能要好,体验更佳,关键一点是更加有趣!

以下几个例子主要是运用了css3中border、bordr-radius、transform、伪元素等属性来完成的,我们先了解下它们的基本原理。

      border:简单的来说border语法主要包含(border-width、border-style、border-color)三个属性。

    • ? border-top(上边框):border-width border-style border-color
    • ? border-right(右边框):border-width border-style border-color
    • ? border-bottom(下边框):border-width border-style border-color
    • ? border-left(左边框):border-width border-style border-color

     border-radius:border-radius 的语法比我们想像中灵活得多。你可能会惊讶地发现 border-radius 原来是一个简写属性。它所对应的各个展开式属性:

    • ? border-top-left-radius(左上圆角半径)
    • ? border-top-right-radius (右上圆角半径)
    • ? border-bottom-right-radius (右下圆角半径)
    • ? border-bottom-left-radius(左下圆角半径)

     border-image:共有三个属性,分别是图片(border-image-source)、剪裁位置(border-image-slice)、重复性(border-image-repeat)。

      图片:使用URL调用

      剪裁位置:共有1~4个参数,没有单位(默认是像素),也可以用百分比

    • 第一个参数a:距离上边相应长度进行裁剪
    • 第二个参数b:距离右边相应长度进行裁剪
    • 第三个参数c:距离下边相应长度进行裁剪
    • 第四个参数d:距离左边相应长度进行裁剪

      重复性:有三个参数 stretch(默认值),round,repeat

    • 默认值是stretch,拉伸的意思,可以看到上面的效果图中,“2”是垂直拉伸的,“>”是水平拉伸的,而中间的格子是水平垂直一起拉伸的。
    • round是平铺
    • repeat是重复



话不多说,来直接看下效果:

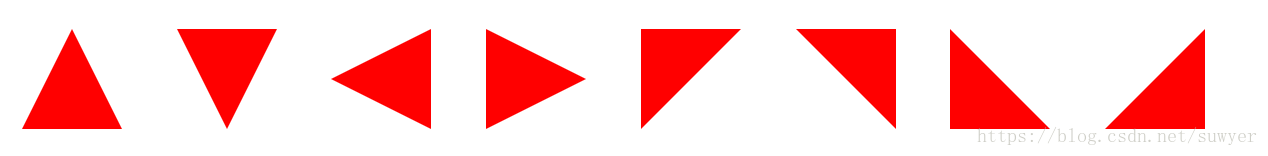

1、三角形系列(三角形、倒三角、左三角、右三角、左上三角、右上三角、左下三角、右下三角)

    主要用到的是:宽度高度设置为0, border的各个边的设置(各个边的透明或不透明);

技术分享图片

 .triangle-up {
			/* 三角形 */
			width: 0;
			height: 0;
			border-left: 50px solid transparent;
    		        border-right: 50px solid transparent;
        	        border-bottom: 100px solid #f00;
		}
		.triangle-down {
			/* 倒三角 */
			width: 0;
			height: 0;
			border-left: 50px solid transparent;
    		        border-right: 50px solid transparent;
        	        border-top: 100px solid #f00;
		}
		.triangle-left {
			/* 左三角 */
			width: 0;
			height: 0;
			border-top: 50px solid transparent;
    		        border-bottom: 50px solid transparent;
        	        border-right: 100px solid #f00;
		}
		.triangle-right {
			/* 右三角 */
			width: 0;
			height: 0;
			border-top: 50px solid transparent;
    		        border-bottom: 50px solid transparent;
        	        border-left: 100px solid #f00;
		}
		.triangle-topleft {
			/* 左上三角 */
			width: 0;
			height: 0;
    		        border-right: 100px solid transparent;
        	        border-top: 100px solid #f00;
		}
		.triangle-topright {
			/* 右上三角 */
			width: 0;
			height: 0;
			border-left: 100px solid transparent;
        	        border-top: 100px solid #f00;
		}
		.triangle-downleft {
			/* 左下三角 */
			width: 0;
			height: 0;
    		        border-right: 100px solid transparent;
        	        border-bottom: 100px solid #f00;
		}
		.triangle-downright {
			/* 右下三角 */
			width: 0;
			height: 0;
			border-left: 100px solid transparent;
        	        border-bottom: 100px solid #f00;
		}

 2、梯形(三角形的变体,设置左右两条边相等,并且给它设置一个宽度)

  技术分享图片

       .Trapezium {
                    height: 0;
                    width: 100px;
                    border-bottom: 100px solid #dc2500;
                    border-left: 50px solid transparent;
                    border-right: 50px solid transparent;
                  }





2、爱心(心形的制作是非常复杂的,可以使用伪元素来制作,分别将伪元素旋转不同的角度,并修改transform-origin属性来元素的旋转中心点)

技术分享图片

                .love {
			/* 爱心 */
			position: relative;
		}
		.love:before {
			content: "";
			width: 70px;
			height: 110px;
			background: #f00;
			position: absolute;
			border-top-left-radius: 50%;
			border-top-right-radius: 50%;
			transform: rotate(45deg);
		}
		.love:after {
			content: "";
			width: 70px;
			height: 110px;
			background: #f00;
			position: absolute;
			border-top-left-radius: 50%;
			border-top-right-radius: 50%;
			transform: rotate(-45deg);
			left: -30px;
		}

 3、 食人豆(吃豆人的制作方法是先在一个圆形里面制作一个透明的三角形)

技术分享图片

                .pacman {
			/* 食人豆 */
			width: 0;
		        height: 0;
		        border: 60px solid #f00;
		        border-right: 60px solid transparent;
		        border-radius: 100%;
		}



4、对话框(消息提示框可以先制作一个圆角矩形,然后在需要的地方放置一个三角形)

技术分享图片

               .alertDialog {
			/* 对话框:一个圆角矩形和一个小三角形 */
			width: 150px;
			height: 100px;
			background: #f00;
			border-radius: 10px;
			position: relative;
		}
		.alertDialog:before {
			content: "";
			width: 0;
			height: 0;
			position: absolute;
		        left: -20px;
		        top: 40px;
			border-top: 10px solid transparent;
		        border-bottom: 10px solid transparent;
		        border-right: 20px solid #f00;
		}

  5、钻石(首先画一个直角梯形,再通过伪类元素在其下方画一个三角形)

技术分享图片

               .diamond {
			/* 钻石:梯形和三角形组成 */
			width: 50px;
			height: 0;
			position: relative;
			border-bottom: 25px solid #f00;
			border-left: 25px solid transparent;
			border-right: 25px solid transparent;
		}
		.diamond:before {
			content: "";
			width: 0;
			height: 0;
			position: absolute;
		        border-left: 50px solid transparent;
		        border-right: 50px solid transparent;
		        border-top: 70px solid #f00;
		        left: -25px;
		        top: 25px;
		}

  6、五角星(星形的实现方式比较复杂,主要是使用transform属性来旋转不同的边)

技术分享图片

                .starFive {
			/* 五角星: */
			width: 0;
			height: 0;
			position: relative;
			border-left: 80px solid transparent;
			border-right: 80px solid transparent;
			border-bottom: 60px solid #f00;
			transform: rotate(35deg);
		}
		.starFive:before {
			content: "";
			position: absolute;
			width: 0;
			height: 0;
			border-left: 80px solid transparent;
			border-right: 80px solid transparent;
			border-bottom: 60px solid #f00;
			transform: rotate(-70deg);
			top: 3px;
			left: -80px;
		}
		.starFive:after {
			content: "";
			position: absolute;
			width: 0;
			height: 0;
			border-bottom: 60px solid #f00;
			border-right: 20px solid transparent;
			border-left: 20px solid transparent;
			transform: rotate(-35deg);
		        top: -40px;
		        left: -49px;
		}

  7、菜单(结合::before和::after两个伪元素)

   技术分享图片

.btn-hamburger i {
    /* position: relative; */
    display: -moz-inline-stack;
    display: inline-block;
    zoom: 1;
    width: 22px;
    height: 3px;
    color: #fff;
    font: bold .24rem/0.4 Helvetica;
    text-transform: uppercase;
    text-indent: -55px;
    background: #fff;
    transition: all 0.2s ease-out;
}
.btn-hamburger i::before, .btn-hamburger i::after {
    content: ‘‘;
    width: 22px;
    height: 3px;
    background: #fff;
    position: absolute;
    left: 0;
    transition: 0.2s;
}
.btn-hamburger i::before {
    top: -7px;
}
.btn-hamburger i::after {
    bottom: -7px;
}
