WPF中画虚线

在WPF中，画线的方法十分简单，只要声明一个Line然后添加到指定的位置就可以了，但Line并不仅仅只能画一条直线，还可以对直线进行修饰。

1.Line.StrokeDashArray属性

StrokeDashArray是一个双精度字符串，指示用于勾勒形状轮廓的虚线和间距的样式。

2.Line.StrokeDashCap属性

获取或设置一个 PenLineCap 枚举值，该值指定如何绘制虚线的两端。

3.Line.StrokeEndLineCap和Line.StrokeStartLineCap属性

用于设置起点和终点的样式，也是一个 PenLineCap 枚举值

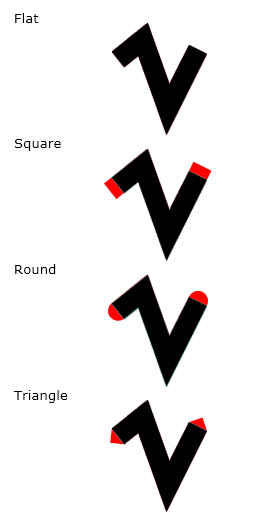

PenLineCap 枚举值，包括Flat，Square，Round，Triangle，效果如下图

        private void Window_Loaded(object sender, RoutedEventArgs e)
        {
            Line l = new Line();
            l.X1 = 10;
            l.X2 = 450;
            l.Y1 = 15;
            l.Y2 = 15;
            l.Stroke = Brushes.Coral;
            l.StrokeThickness = 20;
            l.StrokeDashArray = new DoubleCollection() {2,3};
            l.StrokeDashCap = PenLineCap.Triangle;
            l.StrokeEndLineCap = PenLineCap.Square;
            l.StrokeStartLineCap = PenLineCap.Round;
            Canvas1.Children.Add(l);
        }

效果如下
.
