该实验通过Mininet学习miniedit可视化操作，可直接在界面上编辑任意想要的拓扑，生成python自定义拓扑脚本，简单方便。在实验过程中，可以了解以下方面的知识：
最新的Mininet 2.2.0内置了一个mininet可视化工具miniedit。miniedit在/home/mininet/mininet/examples目录下提供miniedit.py脚本，执行脚本后将显示Mininet的可视化界面，在界面上可进行自定义拓扑和自定义设置。
基础Mininet可视化界面进行自定义拓扑及拓扑设备自定义设置，实现自定义脚本应用。
本实验需要两台虚拟机，分别安装OpenDaylight和Mininet（Mininet可视化使用支持版本Mininet 2.2.0+）。
命令执行启动Mininet可视化界面后，界面显示如下：
用鼠标选择左侧的对应的网络组件，然后在空白区域单击鼠标左键即可添加网络组件。如下图所示：
在主机、交换机、控制器上点击鼠标右键，选择Properties即可设置其属性。如控制器的属性如下图所示：
也可以通过“Controller Type”选择远程控制器（如选择已创建的OpenDaylight控制器）进行试验，填写IP地址和正确的控制器监听端口即可。
在主机h1属性中添加h1的IP地址：
h1赋IP后，命令行执行信息如下显示：
在“Edit”中选择“Preferences”，进入此界面，可勾选“Start CLI”，这样的话，就可以命令行界面直接对主机等进行命令操作，也可以选择交换机支持的OpenFlow协议版本（可多选）。

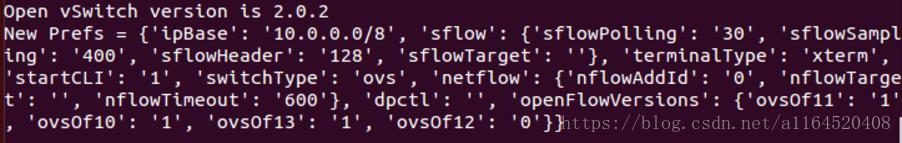

勾选后，命令行信息显示：
点击左下角“run”按钮，即可启动mininet，运行设置好的网络拓扑，可在命令行界面显示出运行的拓扑信息：
使用图形界面设置好拓扑后，可以通过选择File-Export Level 2 Script，将其保存为python脚本，以后直接运行python脚本即可重现拓扑，重现拓扑后可在命令行直接操作。

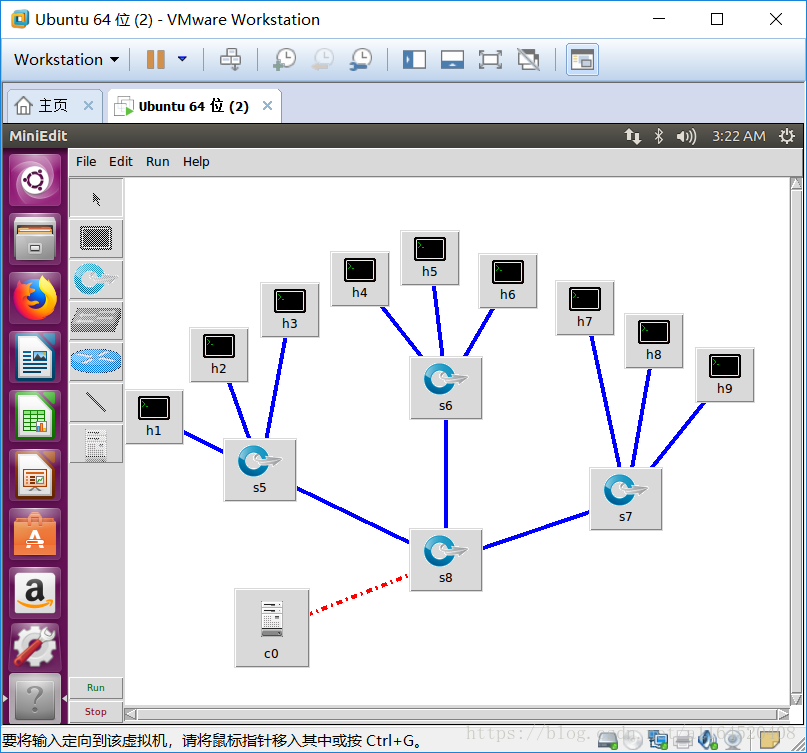

（我这里尝试了一下深度2扇出3的拓扑模型）
1.明白了脚本的运行方式
2.明白了拓扑实验的使用方式
3.对文件的编辑不是很了解
