基于SymmetricDS的多主一从数据库同步方案

时间：2018-10-19 17:46:01 阅读：173 评论：0 收藏：0 [点我收藏+]

原文参照:https://blog.csdn.net/seattle0564/article/details/22096901

下面就记录下测试的一款第三方同步方案SymmetricDS(以下简称S)的使用过程，中文资料较少，而且存在一些版本上的差异，导致一些步骤根本不能通过或报错，自己简化了些操作，并没有按照官方的指导操作，鉴于英文水平有限，很多叙述都是基于自己的理解，也请有不同观点的兄弟留言指正或交流。

之所以选择SymmetricDS，大致三个原因：

1. 平台独立。不依赖其他组件包，独立配置完后实现功能。

2. 业务无关。不需要关心数据库中的业务，直接配置同步的表名等参数。

3. 同步及时。基于触发器的数据同步，保证数据传输的及时性。

官方地址：http://www.symmetricds.org

版本：symmetric-3.5.19-server.zip

下面是开源中国的一些图表介绍，引用下：

技术分享图片

部署示意图，双箭头代表可以双向同步，而不是简单的单向复制。

技术分享图片

配置数据模型：对于各个服务器，不管是主机还是从机，都需要配置S服务，用来监听或执行动作等，并且是以节点代表服务器来配置，至于触发器更体现它的实时性，一方数据库发生变化，首先被本机S服务监听，同时向关联的节点发起同步请求，关联节点接收请求并做响应动作。

技术分享图片

运行时数据模型：当每个节点监听到本机的数据事件(即数据变动)，会将变动的数据通过触发器与关联节点进行通迅。

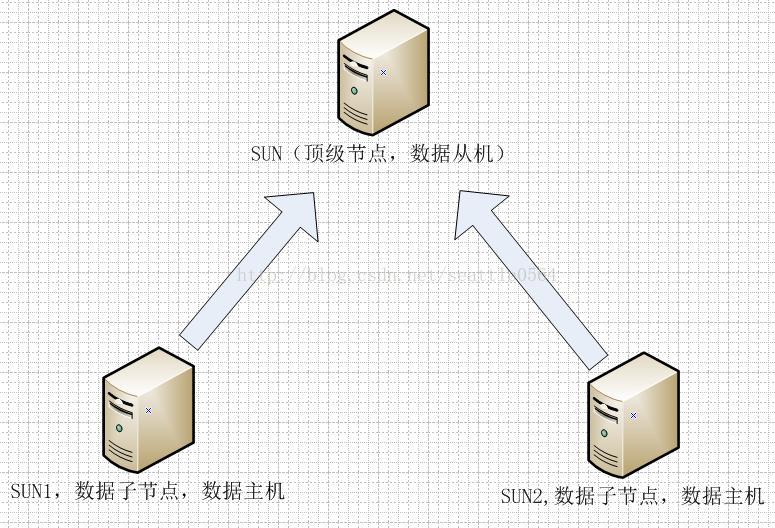

测试方案拓扑图如下。sun1、sun2 向 sun进行单向数据同步。

技术分享图片

因实际硬件测试环境限制，本地新建三个数据库分别模拟sun，sun1，sun2

技术分享图片

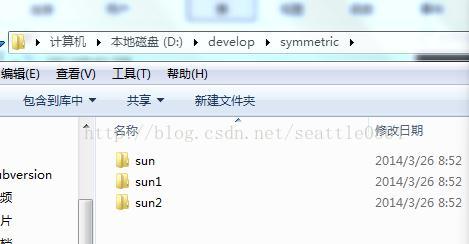

每个节点都需要配置一个s服务，将S服务代码分别解压到了三个目录:
D:\develop\symmetric\sun\symmetric
D:\develop\symmetric\sun1\symmetric
D:\develop\symmetric\sun2\symmetric

技术分享图片
一、首先配置从机sun的S服务。进入到D:\develop\symmetric\sun\symmetric目录，将samples目录下的corp-000.properties文件拷贝到engines目录下，samples目录下是官网提供的一个范例，engines是你配置自己同步服务的目录，corp-000.properties可以说是配置从机节点参数的一个模板，所以拷贝出来做修改，文件名可以自定义修改，修改为sunserver-000.properties。
按照如下模板修改：

技术分享图片

engine.name 引擎名称，可以理解成当前节点服务的名称
db.driver 数据库的jdbc驱动名称
db.url 数据库连接字符串
db.user 数据库用户名
db.password 数据库密码
registration.url 上一级节点的注册地址，如果是顶级节点，就设为空
sync.url 本机的注册地址 http://localhost:8080/sync/sunserver-000
其中8080是当前节点服务启动后需要占用的端口，sunserver-000即第一个参数engine.name的值
group.id 节点组的ID，当前顶级节点组名为sunserver，意思是服务端
external.id 当前节点组下节点的编号，通过上面的group.id和external.id可以定位到唯一的节点

后面的参数是对S服务运行参数的配置，保持默认就好。

二、配置子节点sun1。配置好顶级节点从机sun的服务，接下来就该配置子节点数据主机sun1，sun2的了，先配置sun1.同样的，进入到D:\develop\symmetric\sun1\symmetric目录,将samples目录下的store-001.properties文件拷贝到engines目录下，这里的store-001.properties也可以说是配置数据主机节点参数的一个模板，配置内容与sun类似，这里改名为sunclient-001.properties

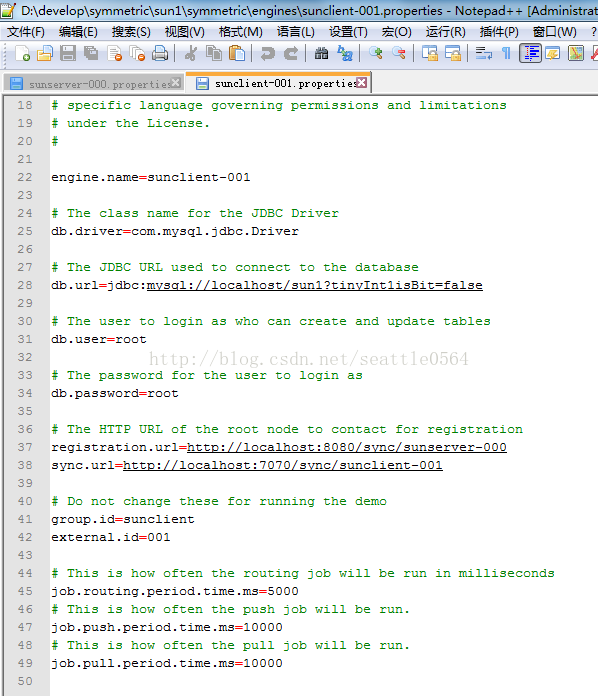

技术分享图片

配置基本上与sun节点类似，其中有些需要关注的是：
registration.url 这里填写的是上级节点的注册地址，可以看到就是sun配置参数中的sync.url
这里的sync.url其实不用配置，因为节点到此为止。如果sun1以下还有节点分支，那需要配置这个参数，并且在下一个节点的registration.url配置这个值。需要注意的是，我当前是在单机上模拟三个节点服务的运行，所以每个节点服务的启动端口不同，避免冲突。sun1的启动端口是7070
group.id 这里的组ID为sunclient，意思是客户端。

三、配置sun2节点。进入到D:\develop\symmetric\sun2\symmetric目录,后续步骤与上一步相同。

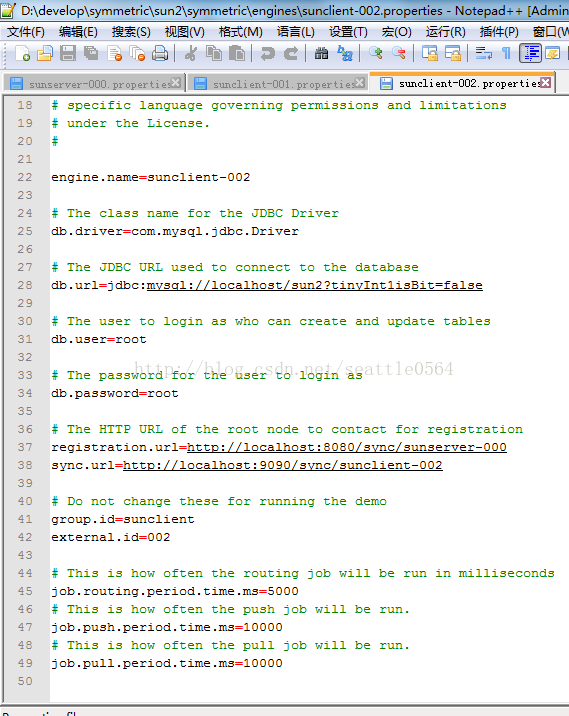

技术分享图片

四、创建同步表数据。接下来，需要向同步的数据库进行数据导入，官网的方式是通过命令行进入到Symmetric的目录，通过命令执行sql脚本创建表和数据，但我尝试了几次，都没有成功，有些资料说是因为官网相关XML文件格式的问题，不管咋样，索性自己手动创建表和数据。
所以要做的，就是在数据库中创建你要同步的表，如果数据库中已经有表结构了，可不做操作了。
创建后的表为

技术分享图片

区域表，电站表。
具体表结构也一目了然:

技术分享图片

所有的节点数据库sun、sun1、sun2都需手动创建和添加数据，并且理论上数据库的结构应该是保持一致的。

五、初始化顶级节点sun的系统表结构。这里的系统表，指的就是Symmetric自己的同步服务表，并且所有的节点数据库中都需要有这些系统表(这也是我觉得悲催的地方，光这些系统表就二三十个，忒不美观了)。稍微庆幸的是，我们只要在顶级节点中创建这些表，所有子节点在服务启动后，会根据顶级节点自动创建。
通过命令行进入到D:\develop\symmetric\sun\symmetric\engines目录
执行

..\bin\symadmin --engine sunserver-000 create-sym-tables

运行成功，完成初始化系统表。此时可以查看下数据库，发现多了好多表啊。

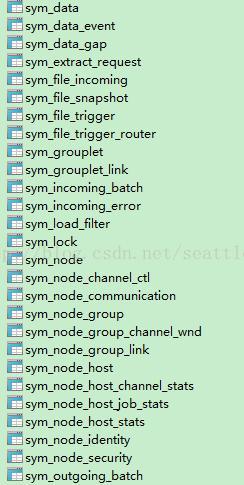

技术分享图片

sym前缀的表都是，表数量不止于此，还不是完整截图。:-(

六、初始化顶级节点sun的系统表数据。上一步骤是初始化表结构，下面就要初始化数据了。其实说到现在，我们都还不知道怎么控制SymmetricDS同步的逻辑，比如需要同步哪些表，哪个节点向哪个节点发送同步数据，这些都体现在系统表数据中了。
至于如何初始化系统表数据，我参照了samples目录中insert_sample.sql脚本文件，官方范例中系统表的初始化脚本,另外还参照了百度文库中一篇说明。

（1）配置节点组

insert into sym_node_group (node_group_id, description)
values (‘sunserver‘, ‘电站数据中心‘);
insert into sym_node_group (node_group_id, description)
values (‘sunclient‘, ‘子电站数据服务器‘);

（2）配置各节点组间的数据同步模式。有push（推）和wait（等待||拉）两种，由data_event_action制定，其中w（wait for pull）代表拉，p代表推（push）。
insert into sym_node_group_link (source_node_group_id, target_node_group_id, data_event_action)
values (‘sunclient‘, ‘sunserver‘, ‘P‘);
insert into sym_node_group_link (source_node_group_id, target_node_group_id, data_event_action)
values (‘sunserver‘, ‘sunclient‘, ‘W‘);

（3）配置各个节点信息。这里只要配置sun的节点信息就可，其他子节点sun1、sun2在注册节点后，会自动生成系统表并且插入数据
insert into sym_node (node_id, node_group_id, external_id, sync_enabled)
values (‘000‘, ‘sunserver‘, ‘000‘, 1);
insert into sym_node_security (node_id,node_password,registration_enabled,registration_time,initial_load_enabled,initial_load_time,initial_load_id,initial_load_create_by,rev_initial_load_enabled,rev_initial_load_time,rev_initial_load_id,rev_initial_load_create_by,created_at_node_id)
values (‘000‘,‘123456‘,0,current_timestamp,0,current_timestamp,null,null,0,null,null,null,‘000‘);
insert into sym_node_identity values (‘000‘);

（4）配置数据通道表。有外键关联的表，一定要定义在同一通道中，才能进行关联同步。
insert into sym_channel
(channel_id, processing_order, max_batch_size, enabled, description)
values(‘bus_info‘, 1, 100000, 1, ‘电站信息同步通道‘);

（5）定义触发器。在这里定义需要同步库中的哪些表，注意有外键关联的表，通道值要相同。sym_trigger中的excluded_column_names字段，可以设置不想同步的表字段，这里并没有体现。
insert into sym_trigger
(trigger_id,source_table_name,channel_id,last_update_time,create_time)
values(‘symmetric_test_area‘,‘symmetric_test_area‘,‘bus_info‘,current_timestamp,current_timestamp);
insert into sym_trigger
(trigger_id,source_table_name,channel_id,last_update_time,create_time)
values(‘symmetric_test_bus‘,‘symmetric_test_bus‘,‘bus_info‘,current_timestamp,current_timestamp);

（6）配置数据路由。配置数据同步时数据的走向，即从哪个节点向哪个节点同步。其中ROUTER_TYPE=‘column‘就是指明由需同步的表中某列的值来决定数据流向，具体的条件则来表达式决定：ROUTER_EXPRESSION=‘org_code=:EXTERNAL_ID‘ 。默认ROUTER_TYPE=‘default’就好。
insert into sym_router
(router_id,source_node_group_id,target_node_group_id,router_type,create_time,last_update_time)
values(‘client_2_server‘, ‘sunclient‘, ‘sunserver‘, ‘default‘,current_timestamp, current_timestamp);

（7）最后建立触发器与路由的关联。SymmetricDS中定义的触发器只有被路由关联后，SymmetricDS才会为这个表自动生成相应的触发器。
insert into sym_trigger_router
(trigger_id,router_id,initial_load_order,last_update_time,create_time)
values(‘symmetric_test_area‘,‘client_2_server‘, 200, current_timestamp, current_timestamp);
insert into sym_trigger_router
(trigger_id,router_id,initial_load_order,last_update_time,create_time)
values(‘symmetric_test_bus‘,‘client_2_server‘, 200, current_timestamp, current_timestamp);

七、启动SymmetricDS
（1）注册所有子节点，命令行进入D:\develop\symmetric\sun\symmetric\engines 顶级节点目录。
分别执行注册节点命令
..\bin\symadmin --engine sunserver-000 open-registration sunclient 001
..\bin\symadmin --engine sunserver-000 open-registration sunclient 002

再分别执行注入节点命令
..\bin\symadmin --engine sunserver-000 reload-node 001
..\bin\symadmin --engine sunserver-000 reload-node 002

（2）启动服务。
分别启动三个节点的服务，先执行子节点。
命令行进入 D:\develop\symmetric\sun1\symmetric\engines
执行
..\bin\sym --port 7070

命令行进入 D:\develop\symmetric\sun2\symmetric\engines
执行 .
..\bin\sym --port 9090

命令行进入 D:\develop\symmetric\sun\symmetric\engines
执行
..\bin\sym --port 8080

这里要注意端口号，即配置文件中注册地址的端口号。

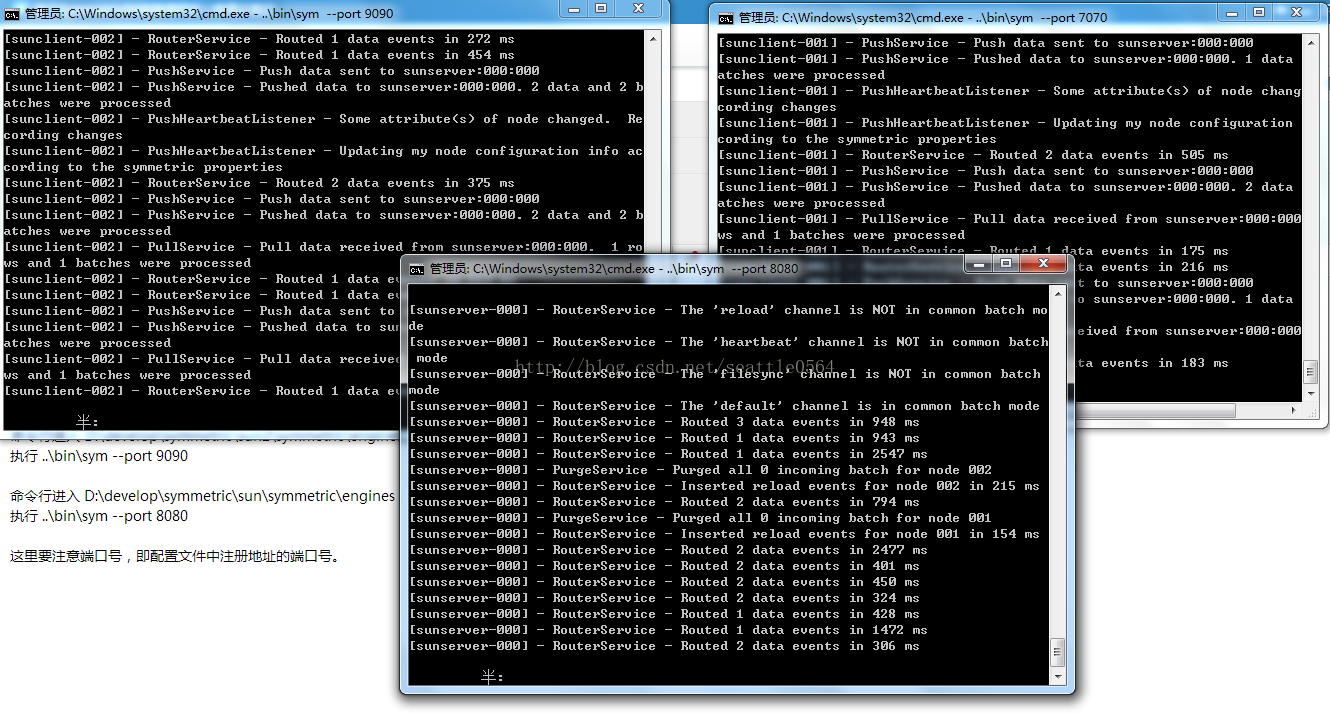

技术分享图片
