【深度学习】AlexNet原理解析及实现

    Alex提出的alexnet网络结构模型，在imagenet2012图像分类challenge上赢得了冠军。

    要研究CNN类型DL网络模型在图像分类上的应用，就逃不开研究alexnet，这是CNN在图像分类上的经典模型。

一、Alexnet结构

alexNet为8层深度网络，其中5层卷积层和3层全连接层，不计LRN层和池化层。如下图所示：

                                                            图 Alexnet结构

详解各层训练参数的计算：

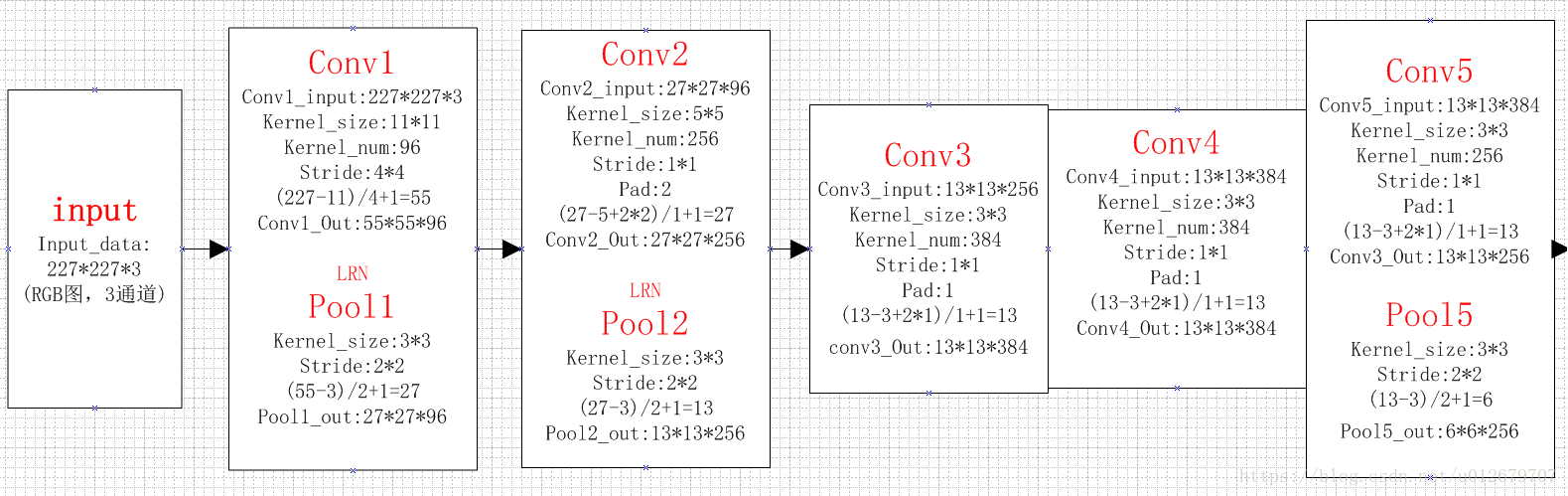

前五层：卷积层

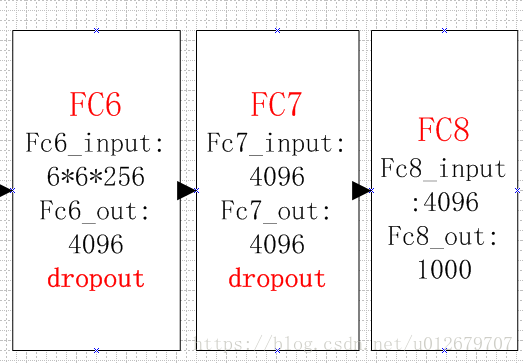

后三层：全连接层

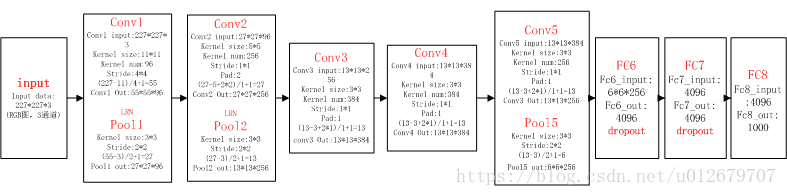

整体计算图：

二、结构分析

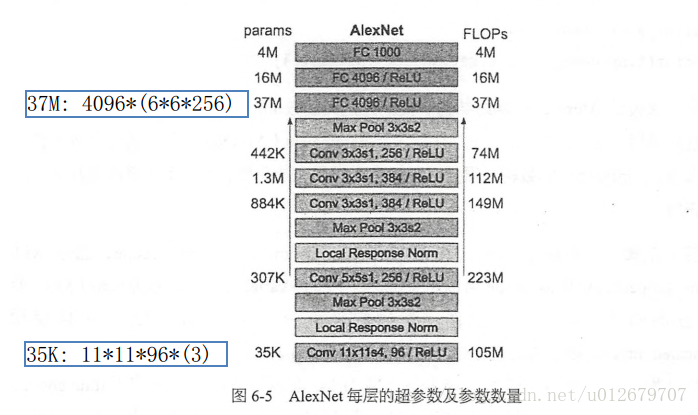

        AlexNet每层的超参数如下图所示，其中输入尺寸为227*227，第一个卷积使用较大的核尺寸11*11，步长为4，有96个卷积核；紧接着一层LRN层；然后是最大池化层，核为3*3，步长为2。这之后的卷积层的核尺寸都比较小，5*5或3*3，并且步长为1，即扫描全图所有像素；而最大池化层依然为3*3，步长为2.

        我们可以发现，前几个卷积层的计算量很大，但参数量很小，只占Alexnet总参数的很小一部分。这就是卷积层的优点！通过较小的参数量来提取有效的特征。

        要注意，论文中指出，如果去掉任何一个卷积层，都会使网络的分类性能大幅下降。

三、AlexNet的新技术点

    AlexNet的新技术点（即大牛论文的contribution），如下：

（1）ReLU作为激活函数。

    ReLU为非饱和函数，论文中验证其效果在较深的网络超过了SIgmoid，成功解决了SIgmoid在网络较深时的梯度弥散问题。

（2）Dropout避免模型过拟合

    在训练时使用Dropout随机忽略一部分神经元，以避免模型过拟合。在alexnet的最后几个全连接层中使用了Dropout。

（3）重叠的最大池化

    之前的CNN中普遍使用平均池化，而Alexnet全部使用最大池化，避免平均池化的模糊化效果。并且，池化的步长小于核尺寸，这样使得池化层的输出之间会有重叠和覆盖，提升了特征的丰富性。

（4）提出LRN层

    提出LRN层，对局部神经元的活动创建竞争机制，使得响应较大的值变得相对更大，并抑制其他反馈较小的神经元，增强了模型的泛化能力。

（5）GPU加速

（6）数据增强

    随机从256*256的原始图像中截取224*224大小的区域（以及水平翻转的镜像），相当于增强了（256-224）*（256-224）*2=2048倍的数据量。使用了数据增强后，减轻过拟合，提升泛化能力。避免因为原始数据量的大小使得参数众多的CNN陷入过拟合中。

四、AlexNet的搭建

    利用tensorflow实现ALexNet，环境为：win10+anaconda+python3+CPU(本人仅利用CPU，未使用GPU加速，所以最终模型训练速度较慢)。

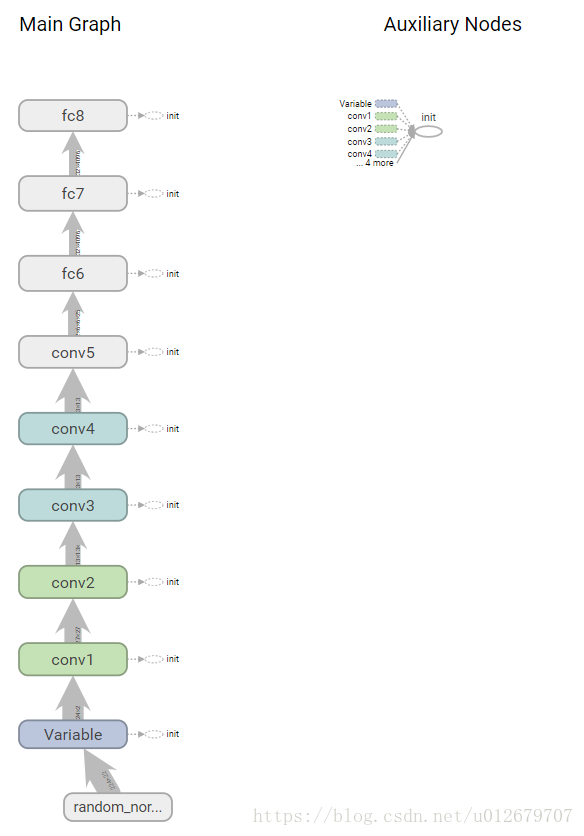

    利用tensorboard可视化ALexNet结构为：

（1）首先看一下卷积层的搭建：带有LRN和池化层的卷积层

    with tf.name_scope(‘conv1‘) as scope:
        """
        images:227*227*3
        kernel: 11*11 *64
        stride:4*4
        padding:name

        #通过with tf.name_scope(‘conv1‘) as scope可以将scope内生成的Variable自动命名为conv1/xxx
        便于区分不同卷积层的组建

        input: images[227*227*3]
        middle: conv1[55*55*96]
        output: pool1 [27*27*96]

        """
        kernel=tf.Variable(tf.truncated_normal([11,11,3,96],
                           dtype=tf.float32,stddev=0.1),name="weights")
        conv=tf.nn.conv2d(images,kernel,[1,4,4,1],padding=‘SAME‘)
        biases=tf.Variable(tf.constant(0.0, shape=[96],  dtype=tf.float32),
                           trainable=True,name="biases")
        bias=tf.nn.bias_add(conv,biases) # w*x+b
        conv1=tf.nn.relu(bias,name=scope) # reLu
        print_architecture(conv1)
        parameters +=[kernel,biases]

        #添加LRN层和max_pool层
        """
        LRN会让前馈、反馈的速度大大降低（下降1/3），但最终效果不明显，所以只有ALEXNET用LRN，其他模型都放弃了
        """
        lrn1=tf.nn.lrn(conv1,depth_radius=4,bias=1,alpha=0.001/9,beta=0.75,name="lrn1")
        pool1=tf.nn.max_pool(lrn1,ksize=[1,3,3,1],strides=[1,2,2,1],
                             padding="VALID",name="pool1")
        print_architecture(pool1)

 with tf.name_scope(‘conv3‘) as scope:
        """
        input: pool2[13*13*256]
        output: conv3 [13*13*384]

        """
        kernel = tf.Variable(tf.truncated_normal([3, 3, 256, 384],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        conv = tf.nn.conv2d(pool2, kernel, [1, 1, 1, 1], padding=‘SAME‘)
        biases = tf.Variable(tf.constant(0.0, shape=[384], dtype=tf.float32),
                             trainable=True, name="biases")
        bias = tf.nn.bias_add(conv, biases)  # w*x+b
        conv3 = tf.nn.relu(bias, name=scope)  # reLu
        parameters += [kernel, biases]
        print_architecture(conv3)

（3）全连接层的搭建

#全连接层6
    with tf.name_scope(‘fc6‘) as scope:
        """
        input:pool5 [6*6*256]
        output:fc6 [4096]
        """
        kernel = tf.Variable(tf.truncated_normal([6*6*256,4096],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        biases = tf.Variable(tf.constant(0.0, shape=[4096], dtype=tf.float32),
                             trainable=True, name="biases")
        # 输入数据变换
        flat = tf.reshape(pool5, [-1, 6*6*256] )  # 整形成m*n,列n为7*7*64
        # 进行全连接操作
        fc = tf.nn.relu(tf.matmul(flat, kernel) + biases,name=‘fc6‘)
        # 防止过拟合  nn.dropout
        fc6 = tf.nn.dropout(fc, keep_prob)
        parameters += [kernel, biases]
        print_architecture(fc6)

（4）训练测试：

    因未下载ImageNet数据集（太大），只是简单的测试了一下alexnet的性能。使用的是随机生成的图片来作为训练数据。

def time_compute(session,target,info_string):
    num_step_burn_in=10  #预热轮数，头几轮迭代有显存加载、cache命中等问题可以因此跳过
    total_duration=0.0   #总时间
    total_duration_squared=0.0
    for i in range(num_batch+num_step_burn_in):
        start_time=time.time()
        _ = session.run(target)
        duration= time.time() -start_time
        if i>= num_step_burn_in:
            if i%10==0: #每迭代10次显示一次duration
                print("%s: step %d,duration=%.5f "% (datetime.now(),i-num_step_burn_in,duration))
            total_duration += duration
            total_duration_squared += duration *duration
    time_mean=total_duration /num_batch
    time_variance=total_duration_squared / num_batch - time_mean*time_mean
    time_stddev=math.sqrt(time_variance)
    #迭代完成，输出
    print("%s: %s across %d steps,%.3f +/- %.3f sec per batch "%
              (datetime.now(),info_string,num_batch,time_mean,time_stddev))

def main():
    with tf.Graph().as_default():
        """仅使用随机图片数据 测试前馈和反馈计算的耗时"""
        image_size =224
        images=tf.Variable(tf.random_normal([batch_size,image_size,image_size,3],
                                     dtype=tf.float32,stddev=0.1 ) )
        fc8,parameters=inference(images)

        init=tf.global_variables_initializer()
        sess=tf.Session()
        sess.run(init)

        """
        AlexNet forward 计算的测评
        传入的target:fc8（即最后一层的输出）
        优化目标：loss
        使用tf.gradients求相对于loss的所有模型参数的梯度


        AlexNet Backward 计算的测评
        target:grad

        """
        time_compute(sess,target=fc8,info_string="Forward")

        obj=tf.nn.l2_loss(fc8)
        grad=tf.gradients(obj,parameters)
        time_compute(sess,grad,"Forward-backward")

（5）测试结果：

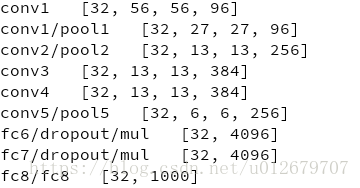

    结构输出   (注意，32是我设置的batch_size，即训练的图片数量为32)

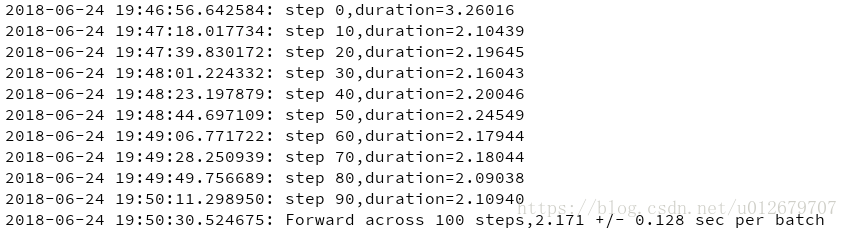

    前向预测用时：

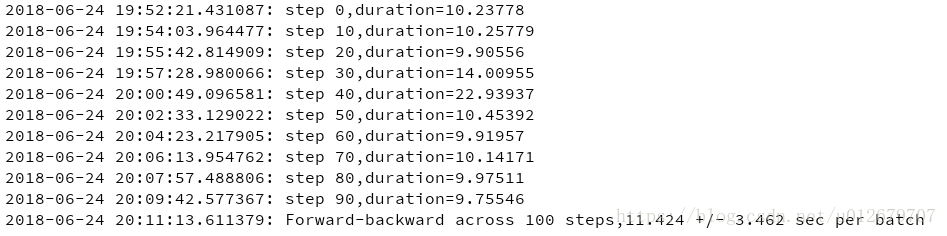

    后向训练（学习）用时：

    可以看出后向训练用时比前向推理用时长很多，大概是5倍。

【附录】完整代码

# -*- coding:utf-8 -*-
"""
@author:Lisa
@file:alexNet.py
@function:实现Alexnet深度模型
@note:learn from《tensorflow实战》
@time:2018/6/24 0024下午 5:26
"""

import tensorflow as tf
import time
import math
from datetime import datetime

batch_size=32
num_batch=100
keep_prob=0.5


def print_architecture(t):
    """print the architecture information of the network,include name and size"""
    print(t.op.name," ",t.get_shape().as_list())


def inference(images):
    """ 构建网络 ：5个conv+3个FC"""
    parameters=[]  #储存参数

    with tf.name_scope(‘conv1‘) as scope:
        """
        images:227*227*3
        kernel: 11*11 *64
        stride:4*4
        padding:name

        #通过with tf.name_scope(‘conv1‘) as scope可以将scope内生成的Variable自动命名为conv1/xxx
        便于区分不同卷积层的组建

        input: images[227*227*3]
        middle: conv1[55*55*96]
        output: pool1 [27*27*96]

        """
        kernel=tf.Variable(tf.truncated_normal([11,11,3,96],
                           dtype=tf.float32,stddev=0.1),name="weights")
        conv=tf.nn.conv2d(images,kernel,[1,4,4,1],padding=‘SAME‘)
        biases=tf.Variable(tf.constant(0.0, shape=[96],  dtype=tf.float32),
                           trainable=True,name="biases")
        bias=tf.nn.bias_add(conv,biases) # w*x+b
        conv1=tf.nn.relu(bias,name=scope) # reLu
        print_architecture(conv1)
        parameters +=[kernel,biases]

        #添加LRN层和max_pool层
        """
        LRN会让前馈、反馈的速度大大降低（下降1/3），但最终效果不明显，所以只有ALEXNET用LRN，其他模型都放弃了
        """
        lrn1=tf.nn.lrn(conv1,depth_radius=4,bias=1,alpha=0.001/9,beta=0.75,name="lrn1")
        pool1=tf.nn.max_pool(lrn1,ksize=[1,3,3,1],strides=[1,2,2,1],
                             padding="VALID",name="pool1")
        print_architecture(pool1)

    with tf.name_scope(‘conv2‘) as scope:
        """
        input: pool1[27*27*96]
        middle: conv2[27*27*256]
        output: pool2 [13*13*256]

        """
        kernel = tf.Variable(tf.truncated_normal([5, 5, 96, 256],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        conv = tf.nn.conv2d(pool1, kernel, [1, 1, 1, 1], padding=‘SAME‘)
        biases = tf.Variable(tf.constant(0.0, shape=[256], dtype=tf.float32),
                             trainable=True, name="biases")
        bias = tf.nn.bias_add(conv, biases)  # w*x+b
        conv2 = tf.nn.relu(bias, name=scope)  # reLu
        parameters += [kernel, biases]
        # 添加LRN层和max_pool层
        """
        LRN会让前馈、反馈的速度大大降低（下降1/3），但最终效果不明显，所以只有ALEXNET用LRN，其他模型都放弃了
        """
        lrn2 = tf.nn.lrn(conv2, depth_radius=4, bias=1, alpha=0.001 / 9, beta=0.75, name="lrn1")
        pool2 = tf.nn.max_pool(lrn2, ksize=[1, 3, 3, 1], strides=[1, 2, 2, 1],
                               padding="VALID", name="pool2")
        print_architecture(pool2)

    with tf.name_scope(‘conv3‘) as scope:
        """
        input: pool2[13*13*256]
        output: conv3 [13*13*384]

        """
        kernel = tf.Variable(tf.truncated_normal([3, 3, 256, 384],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        conv = tf.nn.conv2d(pool2, kernel, [1, 1, 1, 1], padding=‘SAME‘)
        biases = tf.Variable(tf.constant(0.0, shape=[384], dtype=tf.float32),
                             trainable=True, name="biases")
        bias = tf.nn.bias_add(conv, biases)  # w*x+b
        conv3 = tf.nn.relu(bias, name=scope)  # reLu
        parameters += [kernel, biases]
        print_architecture(conv3)

    with tf.name_scope(‘conv4‘) as scope:
        """
        input: conv3[13*13*384]
        output: conv4 [13*13*384]

        """
        kernel = tf.Variable(tf.truncated_normal([3, 3, 384, 384],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        conv = tf.nn.conv2d(conv3, kernel, [1, 1, 1, 1], padding=‘SAME‘)
        biases = tf.Variable(tf.constant(0.0, shape=[384], dtype=tf.float32),
                             trainable=True, name="biases")
        bias = tf.nn.bias_add(conv, biases)  # w*x+b
        conv4 = tf.nn.relu(bias, name=scope)  # reLu
        parameters += [kernel, biases]
        print_architecture(conv4)

    with tf.name_scope(‘conv5‘) as scope:
        """
        input: conv4[13*13*384]
        output: conv5 [6*6*256]

        """
        kernel = tf.Variable(tf.truncated_normal([3, 3, 384, 256],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        conv = tf.nn.conv2d(conv4, kernel, [1, 1, 1, 1], padding=‘SAME‘)
        biases = tf.Variable(tf.constant(0.0, shape=[256], dtype=tf.float32),
                             trainable=True, name="biases")
        bias = tf.nn.bias_add(conv, biases)  # w*x+b
        conv5 = tf.nn.relu(bias, name=scope)  # reLu
        pool5 = tf.nn.max_pool(conv5, ksize=[1, 3, 3, 1], strides=[1, 2, 2, 1],
                               padding="VALID", name="pool5")
        parameters += [kernel, biases]
        print_architecture(pool5)

    #全连接层6
    with tf.name_scope(‘fc6‘) as scope:
        """
        input:pool5 [6*6*256]
        output:fc6 [4096]
        """
        kernel = tf.Variable(tf.truncated_normal([6*6*256,4096],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        biases = tf.Variable(tf.constant(0.0, shape=[4096], dtype=tf.float32),
                             trainable=True, name="biases")
        # 输入数据变换
        flat = tf.reshape(pool5, [-1, 6*6*256] )  # 整形成m*n,列n为7*7*64
        # 进行全连接操作
        fc = tf.nn.relu(tf.matmul(flat, kernel) + biases,name=‘fc6‘)
        # 防止过拟合  nn.dropout
        fc6 = tf.nn.dropout(fc, keep_prob)
        parameters += [kernel, biases]
        print_architecture(fc6)

    # 全连接层7
    with tf.name_scope(‘fc7‘) as scope:
        """
        input:fc6 [4096]
        output:fc7 [4096]
        """
        kernel = tf.Variable(tf.truncated_normal([4096, 4096],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        biases = tf.Variable(tf.constant(0.0, shape=[4096], dtype=tf.float32),
                             trainable=True, name="biases")
        # 进行全连接操作
        fc = tf.nn.relu(tf.matmul(fc6, kernel) + biases, name=‘fc7‘)
        # 防止过拟合  nn.dropout
        fc7 = tf.nn.dropout(fc, keep_prob)
        parameters += [kernel, biases]
        print_architecture(fc7)

    # 全连接层8
    with tf.name_scope(‘fc8‘) as scope:
        """
        input:fc7 [4096]
        output:fc8 [1000]
        """
        kernel = tf.Variable(tf.truncated_normal([4096, 1000],
                                                 dtype=tf.float32, stddev=0.1), name="weights")
        biases = tf.Variable(tf.constant(0.0, shape=[1000], dtype=tf.float32),
                             trainable=True, name="biases")
        # 进行全连接操作
        fc8 = tf.nn.xw_plus_b(fc7, kernel, biases, name=‘fc8‘)
        parameters += [kernel, biases]
        print_architecture(fc8)

    return fc8,parameters

def time_compute(session,target,info_string):
    num_step_burn_in=10  #预热轮数，头几轮迭代有显存加载、cache命中等问题可以因此跳过
    total_duration=0.0   #总时间
    total_duration_squared=0.0
    for i in range(num_batch+num_step_burn_in):
        start_time=time.time()
        _ = session.run(target)
        duration= time.time() -start_time
        if i>= num_step_burn_in:
            if i%10==0: #每迭代10次显示一次duration
                print("%s: step %d,duration=%.5f "% (datetime.now(),i-num_step_burn_in,duration))
            total_duration += duration
            total_duration_squared += duration *duration
    time_mean=total_duration /num_batch
    time_variance=total_duration_squared / num_batch - time_mean*time_mean
    time_stddev=math.sqrt(time_variance)
    #迭代完成，输出
    print("%s: %s across %d steps,%.3f +/- %.3f sec per batch "%
              (datetime.now(),info_string,num_batch,time_mean,time_stddev))

def main():
    with tf.Graph().as_default():
        """仅使用随机图片数据 测试前馈和反馈计算的耗时"""
        image_size =224
        images=tf.Variable(tf.random_normal([batch_size,image_size,image_size,3],
                                     dtype=tf.float32,stddev=0.1 ) )
        fc8,parameters=inference(images)

        init=tf.global_variables_initializer()
        sess=tf.Session()
        sess.run(init)

        """
        AlexNet forward 计算的测评
        传入的target:fc8（即最后一层的输出）
        优化目标：loss
        使用tf.gradients求相对于loss的所有模型参数的梯度


        AlexNet Backward 计算的测评
        target:grad

        """
        time_compute(sess,target=fc8,info_string="Forward")

        obj=tf.nn.l2_loss(fc8)
        grad=tf.gradients(obj,parameters)
        time_compute(sess,grad,"Forward-backward")


if __name__=="__main__":
    main()


参考：

《tensorflow实战》黄文坚（本文内容及代码大多源于此书，感谢！）

大牛论文《ImageNet Classification with Deep Convolutional Neural Networks 》Alex Krizhevsky 等

[caffe]深度学习之图像分类模型AlexNet解读  https://blog.csdn.net/sunbaigui/article/details/39938097（参数分析很详细）
