OpenCV +Python 制作画板

时间:2019-01-27 11:28:49      阅读:232      评论:0      收藏:0      [点我收藏+]

标签:iter   dir   normal   default   blog   实现   pen   back   退出



首先声明一下,本例思路不是博主原创,博主在前人的代码上进行了个性化的修改,制作了一个简单的画图工具。下面附上自己的理解,与君共勉。

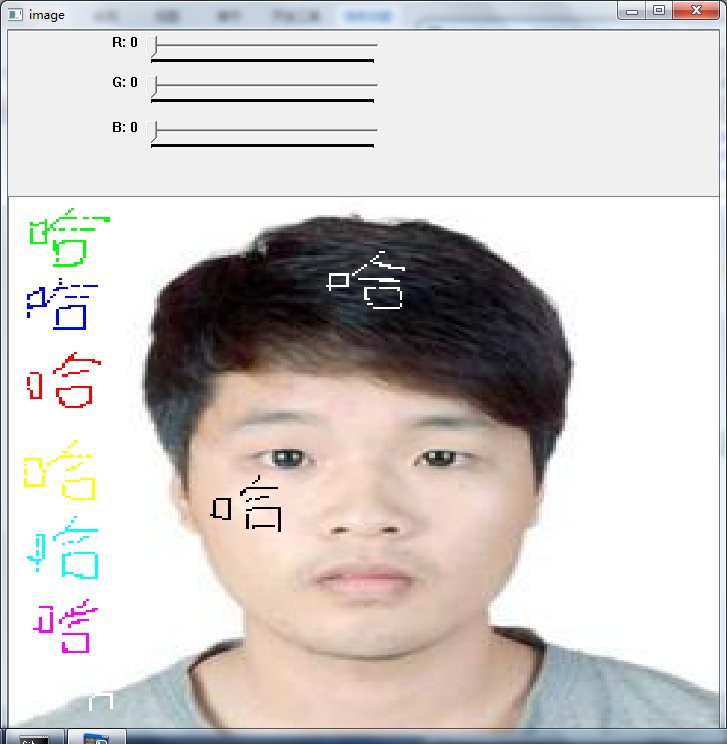

效果图

技术分享图片

画图工具实现

代码

# coding:utf-8
import sys

reload(sys)
sys.setdefaultencoding(‘utf8‘)
#    __author__ = ‘郭 璞‘
#    __date__ = ‘2016/9/14‘
#    __Desc__ = opencv实现的画板

import cv2

def blankcallback(position):
    print ‘滚动条当前位置为%d‘%position

# 当鼠标按下时设置 要进行绘画
drawing = False

# 如果mode为True时就画矩形,按下‘m‘变为绘制曲线
mode = True

# globalx, globaly = -1,-1

# 创建回调函数,用于设置滚动条的位置
def drawcircle(event,x,y,flags,param):
    r = cv2.getTrackbarPos(‘R‘,‘image‘)
    g = cv2.getTrackbarPos(‘G‘,‘image‘)
    b = cv2.getTrackbarPos(‘B‘,‘image‘)
    color = (b,g,r)

    global globalx,globaly,drawing,mode

    # 当按下左键时,返回起始的位置坐标
    if event == cv2.EVENT_LBUTTONDOWN:
        drawing = True
        # globaly,globaly = x,y
    # 当鼠标左键按下并移动则是绘画圆形,event可以查看移动,flag查看是否按下
    elif event == cv2.EVENT_MOUSEMOVE and flags == cv2.EVENT_FLAG_LBUTTON:
        if drawing == True:
            if mode == True:
                # cv2.rectangle(img,(globalx,globaly),(x,y),color,-1)
                cv2.rectangle(img, (x,y), (x, y), color, -1)
            else:
                # 绘制圆圈,小圆点连接在一起成为线,1代表了比划的粗细
                cv2.circle(img,(x,y),1,color,-1)
        elif event == cv2.EVENT_LBUTTONUP:
            drawing = False

img = cv2.imread(‘me.jpg‘)
cv2.namedWindow(‘image‘,cv2.WINDOW_NORMAL)

cv2.createTrackbar(‘R‘,‘image‘,0,255,blankcallback)
cv2.createTrackbar(‘G‘,‘image‘,0,255,blankcallback)
cv2.createTrackbar(‘B‘,‘image‘,0,255,blankcallback)
cv2.setMouseCallback(‘image‘,drawcircle)

while True:
    cv2.imshow(‘image‘,img)

    key = cv2.waitKey(10)&0xFFF
    if key == ord(‘m‘):
        mode = not mode
    elif key == 27:
        break

cv2.destroyAllWindows()
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65

运行结果

在程序正常的跑起来之后,我们会用鼠标来改变滚动条的位置,这个时候就会触发滚动条内置的回调函数,在这里是blankcallback函数。因此我们可以在命令行中看到打印出的值。

D:\Software\Python2\python.exe E:/Code/Python/DataStructor/opencv/PaintBoard.py
滚动条当前位置为1
滚动条当前位置为0
滚动条当前位置为5
滚动条当前位置为10
滚动条当前位置为17
滚动条当前位置为28
···
···
滚动条当前位置为202
滚动条当前位置为206
滚动条当前位置为219
滚动条当前位置为223
滚动条当前位置为233
滚动条当前位置为238
滚动条当前位置为240
滚动条当前位置为242
滚动条当前位置为250
滚动条当前位置为253
滚动条当前位置为255

滚动条当前位置为0

Process finished with exit code 0
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

程序分析

本例中注释很清晰,基本上只需要对一些小技巧方面做些解释即可。

窗体自由度

默认创建的窗体大小不能改变,但是我们可以指定让其可以被自适应的改变。

# 第二个参数即可达到我们想要的窗体自适应的效果
cv2.namedWindow(‘image‘,cv2.WINDOW_NORMAL)
  • 1
  • 2

如何退出程序

想必明眼的你已经看到:

while True:
    cv2.imshow(‘image‘,img)

    key = cv2.waitKey(10)&0xFFF
    if key == ord(‘m‘):
        mode = not mode
    elif key == 27:
        break
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

这段代码的作用就是计算当前 键盘被按下的键的ASCII码的值,如果等于ESC键对应的值,说明要退出循环了。

滚动条相关

滚动条无非也就是创建和获取当前的滚动条的位置。

# 参数分别为: 滚动条的名称,附着的窗体的名称,默认初始位置,最大长度,回调函数
cv2.createTrackbar(‘R‘,‘image‘,0,255,blankcallback)
cv2.createTrackbar(‘G‘,‘image‘,0,255,blankcallback)
cv2.createTrackbar(‘B‘,‘image‘,0,255,blankcallback)
# 这里也有一个回调函数,只不过是针对于鼠标的回调函数
cv2.setMouseCallback(‘image‘,drawcircle)
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

里面的blankcallback回调函数是针对滚动条的一个回调函数,这里不需要做什么处理,仅仅是打印输出一些当前被操作的滚动条的位置而已。

而获取到相应的位置值也很方便。

 r = cv2.getTrackbarPos(‘R‘,‘image‘)
 g = cv2.getTrackbarPos(‘G‘,‘image‘)
 b = cv2.getTrackbarPos(‘B‘,‘image‘)
 # 接下来会用于设置图层上画笔的颜色
 color = (b,g,r)
  • 1
  • 2
  • 3
  • 4
  • 5

支持的事件

因为是鼠标事件的监听,所以需要知道 系统支持哪些事件。

# 首先查看一下被支持的鼠标事件,以方便于进一步的操作
events = [i for i in dir(cv2) if ‘EVENT‘ in i]
print events
  • 1
  • 2
  • 3
  • 4

输出结果为:

[‘EVENT_FLAG_ALTKEY‘, ‘EVENT_FLAG_CTRLKEY‘, ‘EVENT_FLAG_LBUTTON‘, ‘EVENT_FLAG_MBUTTON‘, ‘EVENT_FLAG_RBUTTON‘, ‘EVENT_FLAG_SHIFTKEY‘, ‘EVENT_LBUTTONDBLCLK‘, ‘EVENT_LBUTTONDOWN‘, ‘EVENT_LBUTTONUP‘, ‘EVENT_MBUTTONDBLCLK‘, ‘EVENT_MBUTTONDOWN‘, ‘EVENT_MBUTTONUP‘, ‘EVENT_MOUSEMOVE‘, ‘EVENT_RBUTTONDBLCLK‘, ‘EVENT_RBUTTONDOWN‘, ‘EVENT_RBUTTONUP‘]
  • 1

再分享一下我老师大神的人工智能教程吧。零基础!通俗易懂!风趣幽默!还带黄段子!希望你也加入到我们人工智能的队伍中来!https://blog.csdn.net/jiangjunshow
