简单介绍BusWrapper的实现。

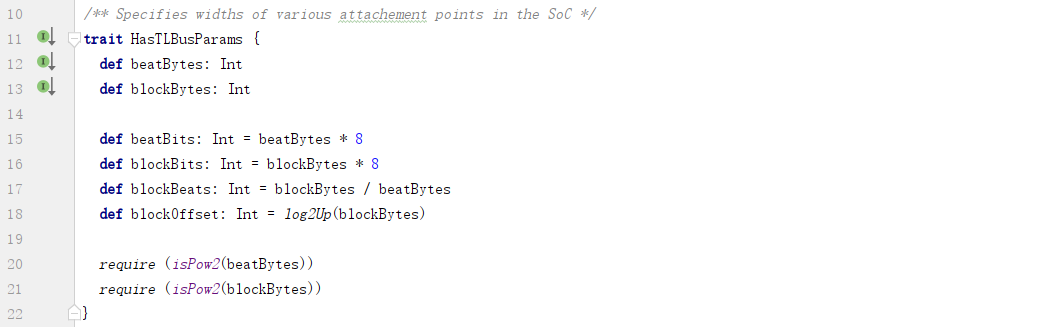

1. HasTLBusParams
定义SoC的挂载点相关的宽度信息：
?
?
a. beatBytes：一个时钟周期最大能请求的字节数；
b. blockBytes：（推测）一次请求（可以包含多个beat）最大能请求的字节数；
其他的通过这两个参数生成：
a. beatBits：把beatBytes换算成位数；
b. blockBits：把blockBytes换算成位数；
c. blockBeats：最大的请求包含多少个beat；
d. blockOffset：为block中的每个字节编址所需要的位数；
限制条件：
a. beatBytes需要是2的幂；
b. blockBytes需要是2的幂；

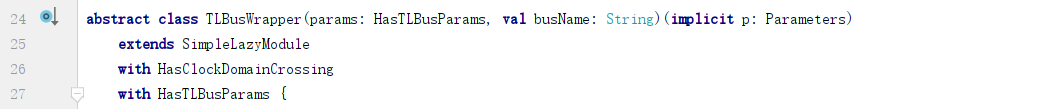

2. TLBusWrapper
对总线（Bus）进行包装，是一个LazyModule：
?
?
1) 类参数
a. params：HasTLBusParams类型，传入基本宽度信息；
b. busName：总线名称；
2) 基本宽度信息
?
?
3) inwardNode/outwardNode/Edge
?
?
4) unifyManagers
合并能力一致的manager的地址集合：
?
?
5) crossHelper
生成跨越时钟域的Helper：
?
?

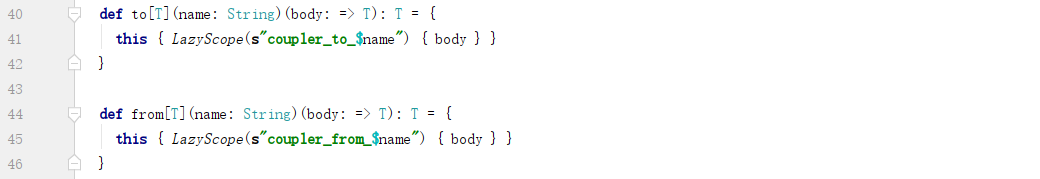

6) to/from
?
?
a. to是指outwardNode在body中使用输出边连接到某个节点；
?
?
b. from是指inwardNode在body中使用输入边连接到某个节点；
?
?

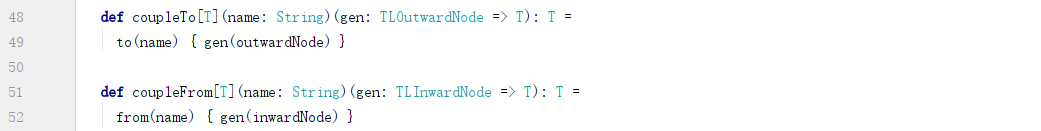

7) coupleTo/coupleFrom
?
?
coupleTo/coupleFrom与to/from类似，只是把outwardNode作为参数传入。
这样避免了与TLBusWrapper的继承关系：
a. 使用to/from方法的类，需要继承TLBusWrapper类，才能访问到outwardNode/inwardNode；
b. 使用coupleTo/coupleFrom的类，则不需要继承TLBusWrapper类，因为outwardNode/inwardNode作为参数传入；

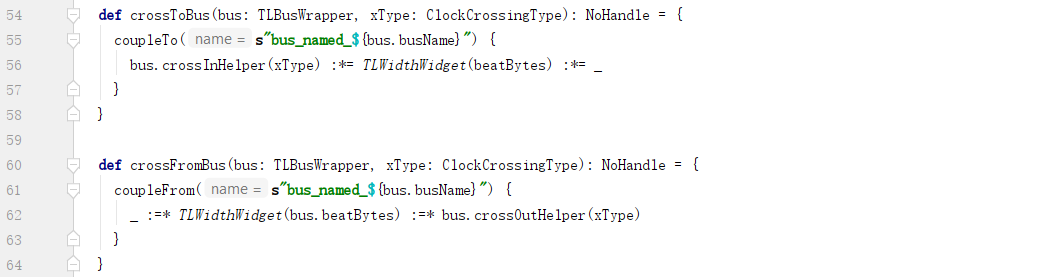

8) crossToBus/crossFromBus
?
?
a. crossToBus：outwardNode跨时钟域输出连接到参数中指定的bus；
b. crossFromBus：inwardNode跨时钟域输入连接到参数中指定的bus；
3. CanAttachTLSlaves
可以连接下游节点。使用该trait的类需要继承自TLBusWrapper：
?
?
1) toSlave
outwardNode输出到gen生成的slave：
?
?

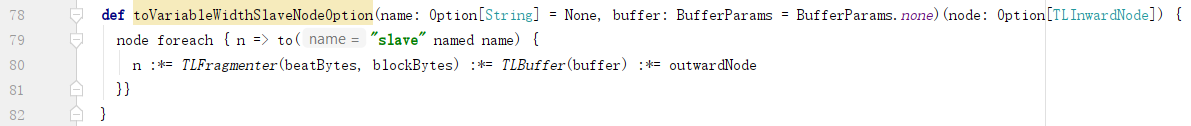

2) toVariableWidthSlaveNodeOption
outwardNode输出到参数传入的node：
?
?
3) toVariableWidthSlaveNode
?
?

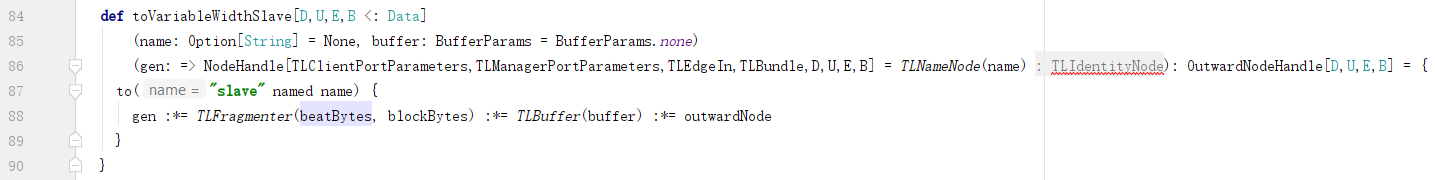

4) toVariableWidthSlave
?
?
可变宽度（VariableWidth）是指与不同下游节点连接边的数据总线宽度可以不同，所以这里使用TLFragmenter为Bus处理不同数据宽度的下游连接。（TLFragmenter向上传递下游节点参数的时候，并不改变其beatBytes参数，所以Bus看到的是下游节点的原始的数据总线宽度，可能是不相同的。）
5) toFixedWidthSlaveNode
?
?
固定宽度（FixedWidth）是指与不同下游节点连接边的数据总线宽度都相同，所以这里使用TLWidthWidget为Bus提供统一的数据总线宽度（beatBytes）。（TLWidthWidget改变项上传递的参数中的beatBytes参数，告诉Bus所有与之连接的下游节点的数据总线宽度都是beatBytes。）

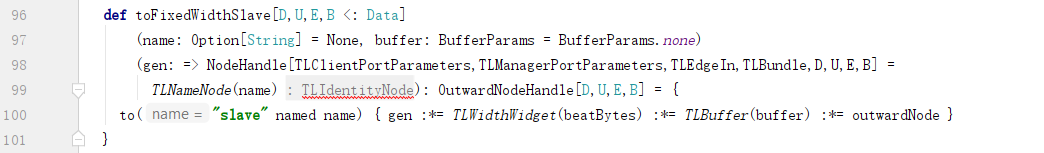

6) toFixedWidthSlave
这里gen是一个call-by-name参数：
?
?
7) toFixedWidthSingleBeatSlaveNode
略，未使用。
8) toFixedWidthSingleBeatSlave
略，未使用。
9) toLargeBurstSlave
略，未使用。

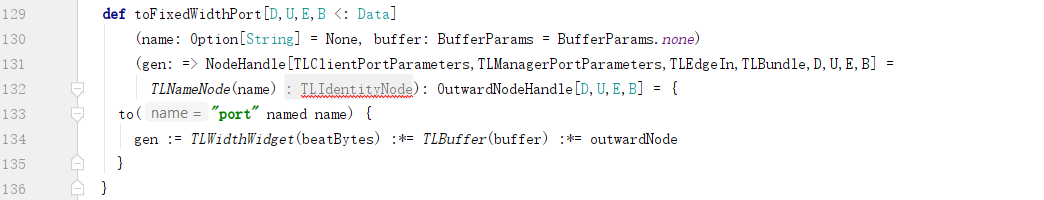

10) toFixedWidthPort
输出到一个Port：
?
?
4. CanAttachTLMasters
可以连接上游节点。使用该trait的类需要继承自TLBusWrapper：
?
?

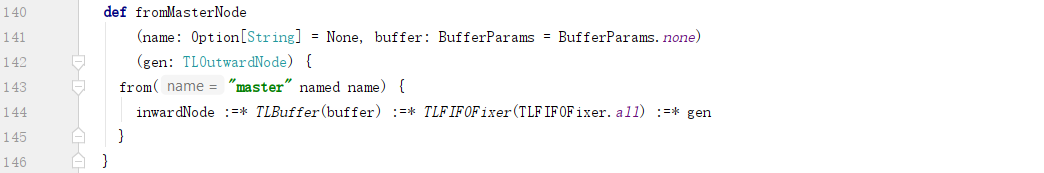

1) fromMasterNode
gen是一个TLOutwardNode：
?
?

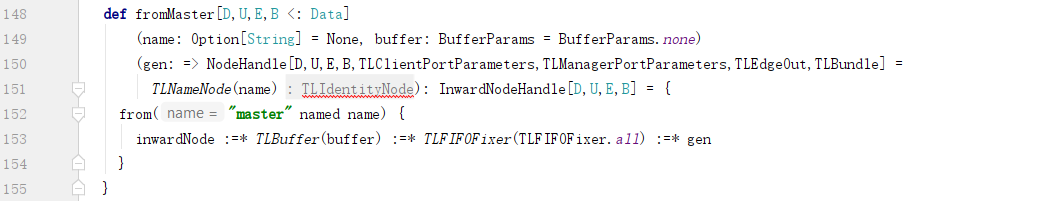

2) fromMaster
gen是一个call-by-name参数，用于生成TLOutwardNode：
?
?

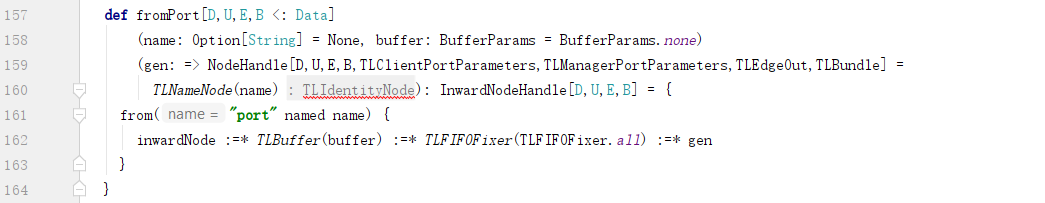

3) fromPort
gen生成的是一个port：
?
?

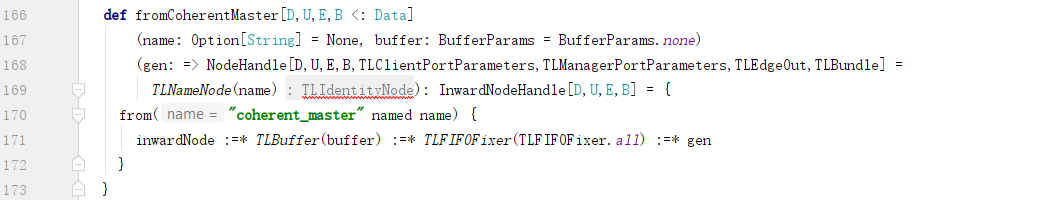

4) fromCoherentMaster
gen生成的是一个Coherent Master：
?
?

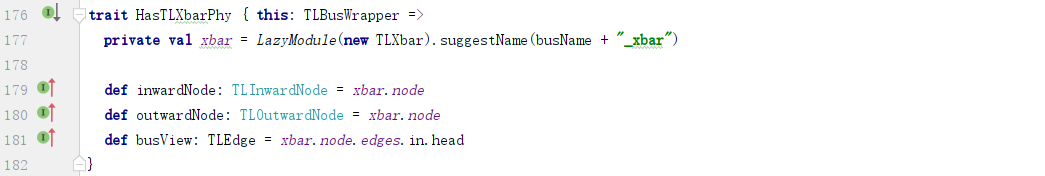

5. HasTLXbarPhy
使用该特征引入一个Xbar对象：
?
?
