高通android QMI机制

时间:2021-04-07 11:20:26      阅读:0      评论:0      收藏:0      [点我收藏+]

标签:开发   结果   关注   text   过程   socket   nsa   结束   交互

高通android QMI机制

原文(有删改):https://blog.csdn.net/u012439416/category_7004974

概论

Qualcomm MSM Interface,作用用于AP和BP侧的交互,通俗说法就是让设备终端TE(可以是手机,PDA,计算机)

对高通BP侧的AMSS系统进行操作,如调用函数,读取数据,设置其中的NV项等。

QMI的核心称之为QMI框架(QMI Framework),其主要功能包括以下3点:

  • 连接MSM模块和设备终端,提供一个正交的控制和数据通道。在QMI的消息用有两种定义,一种是QMIControl Message;另一种是QMI DataMessage,支持这两种消息并发,不会互相干扰导致出错。

  • 列举一系列的枚举逻辑设备,提供给连接使用。QMI机制类似于一个服务器机制,有相应的client端和services端,对应于QMI的control point和service。在AP向BP发送请求时,AP作为client端,当AP接收BP侧返回的响应时,AP作为services端。QMI包含了一系列的QMI Service,例如nas,voice,wds等,这些不同的services相当于不同逻辑设备,给不同的app调用。

  • QMI有相应的消息和消息的协议,设备终端就是通过这些消息来访问AMSS。对于不同的qmi消息,消息长度不一样,可自己定义消息长度,不同的qmi消息,消息格式是相同的。

技术图片

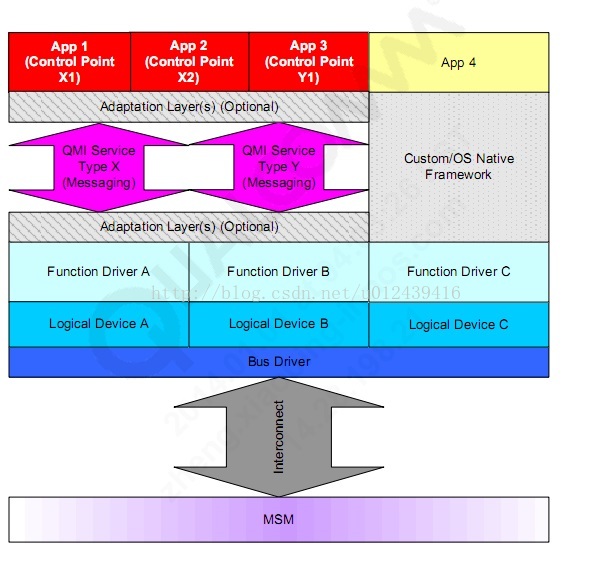

上图是QMIFramework的一个软件结构图。

从图中可以看出,上层控制点打包对应类型的QMI消息或通过其他操作系统的框架,将要发出的数据传到AP侧底层的逻辑设备,最后逻辑设备通过内联的总线接口,传到BP侧的AMSS。在代码中可以找到从控制点发送到逻辑设备的函数。

rrno_enum_type qcril_qmi_client_send_msg_sync {
    qcril_qmi_client_e_type svctype,
    unsigned long msg id,
    *void req_c struct,
    int reg_c_struct_len,
    void *resp_c_struct,
    int resp_c_struct_ len
}

这个是控制点向BP侧发送同步消息的函数,参数包括走的QMI_Service类型,Service里面消息的名称,请求消息的初始地址,长度,返回相应的初始地址和长度。逻辑设备和BP侧内联的总线也可以分很多种:

USB,SDIO,共享内存,无线协议802.11等都可以作为总线连接AP和BP。

咱们现在开发的MSM平台用的是共享内存。代码中qmi_port_defs.h中的枚举qmi_connection_id_type定义了AP侧QMI和BP侧的连接通道,包括集成modem的MSM平台和独立modem的MDM。

QMI_CONN_ID_RMNET_O = QMI_CONN_ID_FIRST,//Correspond
QMI_cONN_ID_RMNET_1,  //corresponds to SMD DAT,
QMI_cONN_ID_RMNET_2;  //Corresponds to SMD DAT,
QMI_cONN_ID_RMNET_3,
QMI_cONN_IDLRMNET_4,
QMI_cONN_ID_RMNET_6,
QMI_cONN_ID__RMNET_7,

在代码中的vendor\qcom\proprietary\qmi\platform目录,linux_qmi_qmux_if_client.c,定义了和BP侧通信的逻辑设备种类。

static linux_qmi_qmux_if_conn_sock_info_t linux_qmi_qmux_if_client_conn_socks[]=
#ifdef FEATURE_QMI_ANDROID
/*Radio Group Client Process */
{ "radio", QMI_QMUX_IF_RADIO_CLIENT_SOCKET_PATH, QMIL_QMUx_IF_RADIO_CONN_SOCKET_PATH },
/* Audio Group Client Process */
{ "audio", QMI_QMUX_IF_AUD1O_CLIENT_SOCKET_PATH, QMI_QMUX_IF_AUD1O_CONN_SOCKET_PATH },
/* Bluetooth Group Client Process */
{ "bluetooth",QMil_QMUX_IF_BLLETOOTH_CLIENT_SOCKET_PATH,QMIl_QMUX_IF_BLETOOTH_CON_SOCKET_PATH },
/*GPS Group Client Process */
{ "gps", QMI_QMUX_IF_GPS_CLIENT_SOCKET_PATH, QMI_QMUX_IF_GPS_CONN_SOCKET_PATH }
#endif

目前我们QMI支持的逻辑设备有图中四种,电话系统,音频,蓝牙,GPS。

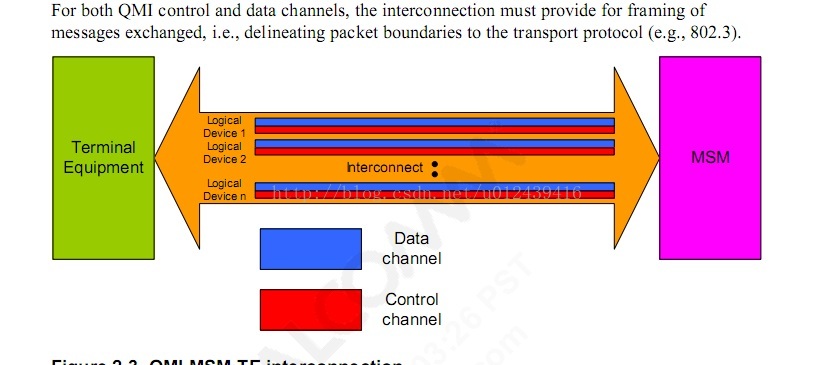

TE和MSM通信原理图:

技术图片

两个特点:

1.单一的物理链接总线,必须被多个逻辑设备所复用。

2.不同的逻辑设备要求独立的控制信道和数据信道。

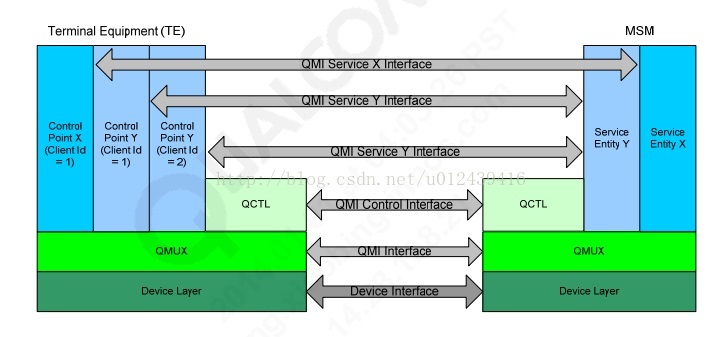

QMI终端原理图如下:

技术图片

从图中可看出,整个QMI架构中,主要是通过QMUX层完成软件上的TE和MSM的交互。

  • 1,一个服务可以对应多个控制点,一个控制点只能对应一个服务。
  • 2,控制点与服务的关系就好比C/S模型中的客户端与服务器关系。
  • 3,如果某程序使用几种QMI服务,那么它就要为每种服务构建一个控制点。

可以看出QMI并不是一个简单的一对一传输通信方式,而是一个服务可以同时接受几个控制点发出的消息,

其实现的原理也是对传输信道的复用。

复用协议QMUX

QMI Multiplexing Protocol(QMUX):QMI的复用协议

消息从控制点经过类似socket的线程传到QMI接口后,QMI负责对数据进行封装,加上QMUX消息的头,发送到QMUX层,再通过QMUX层传到共享内存到BP侧。

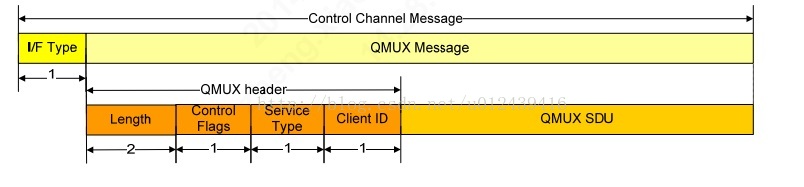

QMUX消息的格式

技术图片

整个QMUX控制信道的结构如上图,

  • I/FType:QMI将控制点数据封装后,发送到QMUX前,加的消息头,长度为一个byte,值通常为0x01,表示这个消息为QMUX消息,如果是其他值,则为其他消息。
  • Length: QMUX消息的长度,不包括I/F Type。
  • ControlFlags:控制位,表示消息传输的方向。长度为1个byte,只有第7个bit是标志位,其他位为0,bit7=1说明QMUX消息由服务端发送,bit7=0由控制点发送。
  • Clien ID: 控制点的标识,在控制点和服务端都需要赋值,当在服务端发出的消息Client ID的值为0xFF,表示该消息为广播消息,由服务端主动发出,被所有控制点搜到。

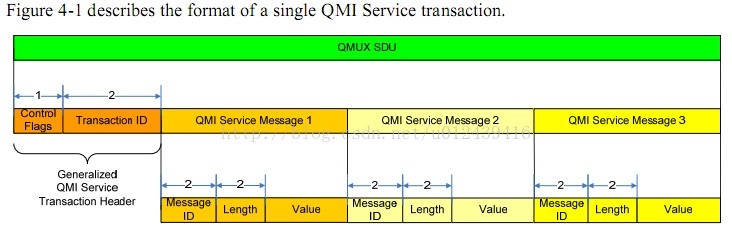

QMUX SDU和TLV结构:

在整个控制信道的消息中,出去消息标识头I/F Type,和QMUX消息头,数据传输在QMUXSDU中完成,QMUX SDU里面的数据需要支持Type Length Value(TLV)的格式。

技术图片

TLV格式的数据存放在QMI Service Message里面的Value中。

Control Flags:表示消息是请求、响应还是指示。Datasheet见文档。

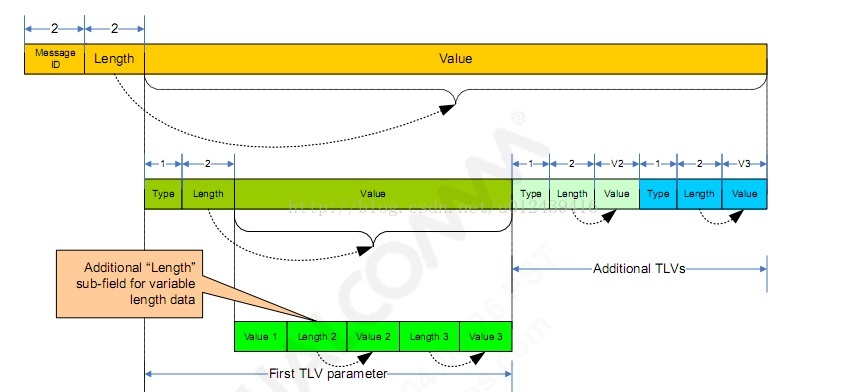

TLV结构图:

技术图片

QMUX消息类型

1、请求:请求消息用于设置参数、查询参数值或配置指示的产生。请求消息由控制点产生,一个有效的请求通常会产生来自服务的应答。

2、响应:响应由服务产生,为回应接收到的请求。每个响应至少包含指示请求成功或失败的结果参数以及错误状态。

3、指示:指示由服务端主动发出,为了让控制点知道底层状态的变更,类似于信号强度,掉网Out of Service都是服务端主动发出给控制点的指示。

Qcril初始化流程

rild守护进程的rild.c文件中main方法有关加载动态库代码如下:

dlHandle = dlopen(rilLibPath, RTLD_NOW);//加载库
// ...
funcs = rilInit(&s_rilEnv, argc, rilArgv);//初始化   实际调用的是RIL_Init方法

s_rilEnv结构体定义如下:也就是qcril.c可以回调ril的方法:

static struct RIL_Env s_rilEnv = {
    RIL_onRequestComplete,
    RIL_onUnsolicitedResponse,
    RIL_requestTimedCallback
};

Android平台不同厂商的AP侧可以相同,但是Modem侧肯定会有很大的差异,RIL层要解决一个问题:就是适配不同厂商的Modem,为了达到兼容性要求,android在AP与Modem之间搭建了RILC的框架,由不同的Modem厂商将自己的协议连接到AP侧。

对于高通平台来说,RILC就是QCRIL。

qcril.c的RIL_Init方法主要步骤如下:

//设置线程的名字
qmi_ril_set_thread_name( pthread_self() , QMI_RIL_QMI_RILD_THREAD_NAME);
//初始化接收Modem消息的EventLoop
qcril_event_init();
// 初始化QCRIL各个模块
qcril_init(c_argc, c_argv);
// 启动线程
qcril_event_start();
//其他初始化
qmi_ril_initiate_bootup();
//返回接口函数
return  &qcril_request_api[ QCRIL_DEFAULT_INSTANCE_ID ];

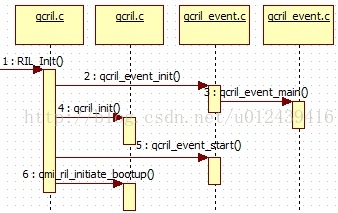

初始化流程图如下:

技术图片

初始化EventLoop过程

在Qcril中搭建了EventLoop循环用于检测Modem上报的消息,而EventLoop机制的初始化工作是在 qcril_event_init()中完成的。

qcril_event.c的qcril_event_init方法主要部分如下:

//创建线程,入口方法为qcril_event_main
ret = pthread_create(&qcril_event.tid, &attr, qcril_event_main, NULL);
// ...
//设置线程的名字为event
qmi_ril_set_thread_name(qcril_event.tid, QMI_RIL_EVENT_THREAD_NAME);

在初始化过程中,通过pthread_create()函数创建了EventLoop线程,并且指出该线程的入口方法为qcril_event_main(),主要逻辑如下:

qcril_event_init_list(&qcril_event.list); //初始化qcril_event.list链表
// ...
ret = pipe(filedes); //创建管道
// ...
while (qcril_event.started < 2) //阻塞等待qcril初始化
  {
    QCRIL_LOG_VERBOSE("Event thread waiting for started == 2 (%d)", qcril_event.started );
    pthread_cond_wait(&qcril_event_startupCond, &qcril_event.startup_mutex);
  }
// ...
for (;;) // for循环读取qmi底层发送的请求
  {
// ...
//阻塞等待接收内容
n = select(qcril_event.fdWakeupRead + 1, &rfds, NULL, NULL, NULL);
// ...
do //读取qmi内容
 {
    ret = read(qcril_event.fdWakeupRead, &buff, sizeof(buff));
// ...
//处理qmi发送的请求
err_no = qcril_process_event( ev->instance_id, ev->modem_id, ev->event_id,
 ev->data, ev->datalen, ev->t );
// ...

在以上过程中,完成qcril_event.list链表的初始化,然后通过pthread_cond_wait进入阻塞状态,当被解锁后以及进入EventLoop循环,检测到事件后,通过qcril_process_event处理。

初始化qcril各个模块

Qcril在接到RILC的请求后,需要根据请求的类型将消息派发给不同的负责模块,而qcril_init()就是完成各个模块的初始化工作。

qcril_init方法部分代码如下:

qcril_arb_init();
qcril_init_state();
qmi_ril_oem_hook_init();
qcril_db_init();
qcril_init_hash_table();//初始化Event table
qcril_reqlist_init();
// ...

在这里对qcril的各个模块进行初始化。其中完成了很重要的一步就是将qcril_event_table表拷贝给qcril_hash_table,用于onRequest时对各种请求进行处理, qcril_init_hash_table方法如下:

for (reg_index = 0; reg_index < QCRIL_ARR_SIZE( qcril_event_table ); reg_index++)
 // ...
qcril_hash_table[hash_index] = &qcril_event_table[reg_index];
// ...

qcril_event_table是一个静态表单, 里面保存了所有RILC中下发请求的ID以及相应的处理函数,表单部分内容如下:

{ QCRIL_REG_ALL_STATES( QCRIL_EVT_UIM_QMI_COMMAND_CALLBACK,
 qcril_uim_process_qmi_callback ) },

里面每一项都包含两个元素:事件ID和处理函数,在处理这些消息时将会根据事件的ID查找并执行相应的处理函数。

? 比如,对于得到当前SIM卡状态这个请求,对应的ID为RIL_REQUEST_GET_SIM_STATUS,而其处理方法为qcril_uim_request_get_sim_status。

启动EventLoop线程

初始化EventLoop时,在完成其链表的初始化过程后,通过pthread_cond_wait()将其阻塞,而现在要做的就是取消其阻塞状态,使其进入消息检测循环。

这是在qcril_event_start方法中完成的:

void qcril_event_start( void )
{
  QCRIL_MUTEX_LOCK( &qcril_event.startup_mutex, "[Main Thread]
qcril_event.startup_mutex" );
qcril_event.started = 2; //更新状态
pthread_cond_broadcast(&qcril_event_startupCond);
//释放EventLoop锁
QCRIL_MUTEX_UNLOCK( &qcril_event.startup_mutex, "[Main Thread]
qcril_event.startup_mutex" );
}

由于EventLoop被初始化后一直处于阻塞状态,所以在这里将started状态置为2后,对qcril_event_startupCond进行解锁,从而使EventLoop进入循环。

3.4其他初始化过程

在qmi_ril_initiate_bootup方法如下:

qcril_setup_timed_callback( QCRIL_DEFAULT_INSTANCE_ID,
QCRIL_DEFAULT_MODEM_ID, qmi_ril_bootup_perform_core_or_start_polling, NULL,
NULL );

qmi_ril_bootup_perform_core_or_start_polling方法部分代码如下:

init_res = qmi_ril_core_init();//qmi初始化

qmi_ril_core_init方法调用qcril_qmi_client_init方法完成qcril客户端的初始化。

res = qcril_qmi_client_init();

将回调函数注册给RILC

在Qcril的初始化完毕后,将自己的函数列表返回给RilC,也就是qcril_request_api:

static const RIL_RadioFunctions qcril_request_api[] = {
{ RIL_VERSION, onRequest_rid, currentState_rid, onSupports_rid, onCancel_rid, getVersion_rid }
};

这样的话,在RIL中调用的接口就会进入该函数列表中进行处理。

这样准备工作就完成了

QCRIL消息发送

当ril有请求过来时,就会调用ril库的onRequest()方法,此时就会根据当前Qcril注册的函数列表进入到qcril_request_api的onRequest_rid方法中,因此, onRequest_rid方法是QCRIL中的入口方法。调用的流程如如下:

技术图片

qcril_execute_event首先调用qcril_hash_table_lookup方法从表中查找当前的Event,如果没有找到当前的Request,就认为非法,找到之后,进入qcril_dispatch_event()中派发该Event

(entry_ptr->handler)(params_ptr, &ret);

ret是返回的结果,通过entry_ptr->handler调用当前Event的处理函数。这里的handler对应qcril_hash_table中的某一项。第一章中将qcril_event_table表中的数据拷贝给了qcril_hash_table,所以这里的handler可以理解为qcril_event_table中的某一项。

之后的流程就会进入到某个具体请求的处理函数中,比如打电话是对应的请求是RIL_REQUEST_DIAL,其处理函数为:qcril_qmi_voice_request_dial;挂断电话对应的请求是RIL_REQUEST_HANGUP, 其处理函数为qcril_qmi_voice_request_hangup;

qcril_qmi_voice_request_hangup方法进一步调用qcril_qmi_client_send_msg_async发送到QMI层。

当然, qcril_qmi_client_send_msg_async是异步处理的, qcril_qmi_client_send_msg_sync是同步处理的。

最后,这2个方法都会调用qmi_client_send_msg_sync完成发送。

一些其他的处理方法或者会调用这两个方法发送到QMI层,或者直接调用qmi_client_send_msg_sync发送。

2.1 QMI层消息处理

调用流程图如下:

技术图片

ril_err = qcril_qmi_client_send_msg_async ( QCRIL_QMI_CLIENT_VOICE,
                                          QMI_VOICE_ANSWER_CALL_REQ_V02,
                                          &ans_call_req_msg,
                                          sizeof(ans_call_req_msg),
                                          ans_call_resp_msg_ptr,
                                          sizeof(*ans_call_resp_msg_ptr),
                                          (void*)(uintptr_t)user_data);

这里选择的qmi_service是voice。之所以选择voice作为发送通道,是因为第二个参数QMI_VOICE_GET_CONFIG_REQ_V02。

qcril_qmi_client_send_msg_async方法主要逻辑如下:

if (NULL != client_info.qmi_svc_clients[svc_type])
{
  qmi_error =  qmi_client_send_msg_async_with_shm(client_info.qmi_svc_clients[svc_type],
   													// ...
}

这个函数首先会去判断我们调用的这个voice的服务类型是否存在于QMI定义的服务列表中,如果不存在,还需要自己添加该service,如果存在,执行QMI client端发送消息的接口函数qmi_client_send_msg_async_with_shm。

该方法直接调用qmi_client_send_msg_sync方法,

rc = qmi_client_send_msg_sync(user_handle,
                                  msg_id,
                                  req_c_struct,
                                  req_c_struct_len,
                                  resp_c_struct,
                                  resp_c_struct_len,
                                  timeout_msecs);

同步消息在QMUX层发送到BP侧后,会一直等待BP的响应所以函数的最后一个参数是一个timeout,而异步消息不需要。

qmi_client_send_msg_sync方法首先计算请求消息的长度和设定返回消息的最大长度,然后对请求消息按QMUX格式进行编码通过函数qmi_service_send_msg_sync_millisec()发送出去,最后等待BP侧返回的响应,将返回的response进行解码。

2.2 QMUX层消息处理

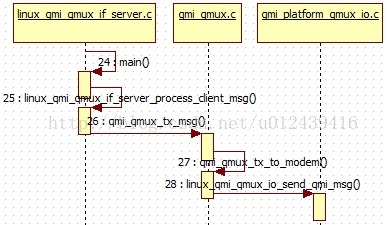

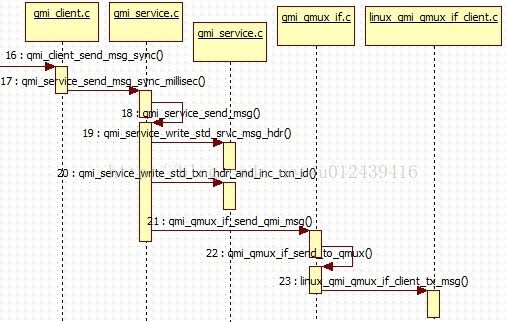

QMUX消息处理流程图如下:

技术图片

qmi_service_send_msg_sync_millisec方法首先去获取一些QMUX层所需要的消息,发送通道的conn_id。

QMUX消息格式用到的client_id

conn_id = QMI_SRVC_CLIENT_HANDLE_TO_CONN_ID (user_handle);
client_id = QMI_SRVC_CLIENT_HANDLE_TO_CLIENT_ID (user_handle);

然后打包到一个传输消息的结构体 qmi_service_txn_info_type *txn,这个txn在稍后跟进代码中会发现,就是QMUX消息中的tranciationID

/* Initialize Id fields */
  txn->conn_id    = conn_id;
  txn->service_id = service_id;
  txn->client_id = client_id;
  txn->msg_id = msg_id;
  txn->api_flag = api_flag;
  /* Initialize fields */
  txn->srvc_txn_info.txn_type = QMI_TXN_SYNC;
  txn->srvc_txn_info.sync_async.sync.user_reply_buf = NULL;
  txn->srvc_txn_info.sync_async.sync.user_reply_buf_size = 0;
  txn->srvc_txn_info.sync_async.sync.rsp_rc = QMI_NO_ERR;
  txn->srvc_txn_info.sync_async.sync.qmi_err_code = QMI_SERVICE_ERR_NONE;

这些完成之后,调用qmi_service_send_msg方法发送,该方法会判断服务ID和通道的conn_id是否有效:

if ((int)conn_id >= (int)QMI_MAX_CONN_IDS)
{
    return QMI_INTERNAL_ERR;
}
if ( qmi_qcci_internal_public_service_id_to_bookkeeping_service_id ( service_id ) >=
    QMI_MAX_SERVICES)
{
    return QMI_INTERNAL_ERR;
}

首先调用qmi_service_write_std_srvc_msg_hdr,方法给发送过来的消息加上message ID和Length,

if (qmi_service_write_std_srvc_msg_hdr (&msg_buf,
                                          &msg_buf_size,
                                          msg_id,
                                          msg_buf_size) < 0)

所以不难猜测,在QMI发送端的接口函数qmi_client_send_msg_sync()中编解码的原理是按照QMUX消息中的TLV格式进行编解码。

再走到这步加上message ID和Length,整个QMUX SDU中的QMI service message已完成。

qmi_service_write_std_srvc_msg_hdr方法如下:

static
int qmi_service_write_std_srvc_msg_hdr (unsigned char **msg_buf,
int  *msg_buf_size,   unsigned long msg_id,  int  length)
{
  unsigned char *tmp_msg_buf;
  /* Back pointer up by 4 bytes */
  *msg_buf -= QMI_SRVC_STD_MSG_HDR_SIZE;
  *msg_buf_size += QMI_SRVC_STD_MSG_HDR_SIZE;
  tmp_msg_buf = *msg_buf;
  /* Write the message ID field (16 bits) */
  WRITE_16_BIT_VAL (tmp_msg_buf,msg_id);
  /* Write the length field */
  WRITE_16_BIT_VAL (tmp_msg_buf,length);
  return 0;
}

加message ID和Length的方法:消息指针的偏移。指针向前偏移,消息长度增加。

随后用类似方法,通过函数qmi_service_write_std_txn_hdr_and_inc_txn_id ()将control flags和tranciation ID加上,完成整个QMUX SDU。

最后通过函数qmi_qmux_if_send_qmi_msg()发送到QMUX层,到这里,整个QMI interface的流程走完。

  • 主要作用:获取上层发送的请求,选择相应的serviceid,conn_id,client id,对消息完成整个QMUX SDU的封装,发送到QMUX。

函数qmi_qmux_if_send_qmi_msg()的工作是:

  • 对上层发过来打包好的QMUX SDU完成加QMUX HEADER的工作。添加QMUX header的方法同样是指针偏移。

qmi_qmux_if_send_qmi_msg方法直接调用qmi_qmux_if_send_to_qmux方法进行处理,首先将QMUX header里面的控制位,QMI服务ID,QMI客户端ID打包到结构体hdr,再通过Memcpy完成:

/* Set up message for sending */
  memset(&hdr, 0, sizeof(qmi_qmux_if_msg_hdr_type));
  hdr.msg_id = msg_id;
  hdr.qmux_client_id = qmux_client_id;
  hdr.qmux_txn_id = qmux_txn_id;
  hdr.qmi_conn_id = qmi_conn_id;
  hdr.qmi_service_id = qmi_service_id;
  hdr.qmi_client_id = qmi_client_id;
  hdr.control_flags = 0; // Unused for TX to QMUX, only valid for RX
  /* Decrement msg pointer and increment msg_len */
  msg -= QMI_QMUX_IF_HDR_SIZE;
  msg_len += (int)QMI_QMUX_IF_HDR_SIZE;
  /* Copy header into message buffer */
  memcpy ((void *)msg, (void *)&hdr, QMI_QMUX_IF_HDR_SIZE);

到这里整个QMUXMessage完成封装。然后会把封装好的QMUXmessage发到下层,通过调用宏QMI_QMUX_IF_PLATFORM_TX_MSG()。

这个宏定义了函数linux_qmi_qmux_if_client_tx_msg()。

qmi_platform_qmux_if.h中宏QMI_QMUX_IF_PLATFORM_TX_MSG定义如下:

#define QMI_QMUX_IF_PLATFORM_TX_MSG(client,msg,msg_len)      linux_qmi_qmux_if_client_tx_msg (client,msg,msg_len)

因此,调用宏QMI_QMUX_IF_PLATFORM_TX_MSG就是调用linux_qmi_qmux_if_client_tx_msg方法,该方法通过socket,将消息发到linux_qmi_qmux_if_server的接口。

  if ((rc = send (client_fd,
                  (void *) msg,
                  (size_t) msg_len,
                  MSG_DONTWAIT | MSG_NOSIGNAL)) < 0)

底层消息发送

在linux_qmi_qmux_if_server.c文件的入口main()函数,通过一个select来监听所有从linux_qmi_client端发出的socket,通过for循环调用linux_qmi_qmux_if_server_process_client_msg()处理这些监听的消息。进入到函数linux_qmi_qmux_if_server_process_client_msg()后,

通过recv函数将监听的socket的消息写入buf_size这个buffer里面。调用流程图如下:

技术图片

if ((buf_size = recv (fd, (void*)&platform_msg_hdr,
  QMI_QMUX_IF_PLATFORM_SPECIFIC_HDR_SIZE,0))<= 0)

recv方法在接收socket时,并没有全部接收。而且只接收了platform_msg_hdr。这个platform_msg_hdr是在linux_qmi_qmux_client里面定义的,server接收到后,首先会判断从client端发过来的这个消息是否正常,包括client_id和消息长度。

remaining_bytes = (size_t) platform_msg_hdr.total_msg_size - QMI_QMUX_IF_PLATFORM_SPECIFIC_HDR_SIZE;
if ((buf_size = recv (fd, (void *)linux_qmi_qmux_if_rx_buf, remaining_bytes, 0)) <= 0)

如果client_id匹配不上 或时消息长度溢出,都会将消息丢弃,不会发送。如果判断消息没问题,就会将其余的消息(除去platform_msg_hdr)再次通过recv()函数从socket中接受,放到remaining_bytes这个buffer中,用qmi_qmux_tx_msg方法继续处理。

在qmi_qmux_tx_msg()函数中,又会对之前打包好的QMUX消息进行去头,拆分。

判断QMUX header中的message_id,如果是QMI_MSG,则会调用函数qmi_qmux_tx_to_modem(),将拆分后的service_id,client_id等发送到下层。

{
    rc = qmi_qmux_tx_to_modem( msg_hdr.qmi_conn_id,
                              msg_hdr.qmi_service_id,
                              msg_hdr.qmi_client_id,
                              msg,
                              msg_len );
}

接下来在函数qmi_qmux_tx_to_modem(),对QMUX整个控制信道消息的头进行一个重组,包括I/F Type。

完成QMI整个control channel message的构建。

/* I/F type is 1 for a QMUX message */
  WRITE_8_BIT_VAL (tmp_msg_ptr, 1);

  /* Length is length of message to send which includes the QMUX header, but since
  ** QMI_QMUX_HDR_SIZE includes the I/F byte and the length field in a QMUX
  ** message doesn‘t include this, we need to subtract 1
  */
  WRITE_16_BIT_VAL (tmp_msg_ptr, (msg_len - 1));

  /* Control flags byte should be set to 0 for control point */
  WRITE_8_BIT_VAL (tmp_msg_ptr, 0);

  /* Now put in service type and client ID */
  WRITE_8_BIT_VAL (tmp_msg_ptr, service_id);
  WRITE_8_BIT_VAL (tmp_msg_ptr, client_id);

然后通过宏QMI_QMUX_IO_PLATFORM_SEND_QMI_MSG调用ARM侧进入共享内存和BP侧交互的IO口函数linux_qmi_qmux_io_send_qmi_msg(),

qmi_platform_qmux_io.h中的宏定义如下:

#define QMI_QMUX_IO_PLATFORM_SEND_QMI_MSG(conn_id,msg_buf,len)   linux_qmi_qmux_io_send_qmi_msg (conn_id,msg_buf,len)

在这个linux_qmi_qmux_io_send_qmi_msg读写函数中,判断如果当前AP侧和BP侧的连接通道是激活状态的话,就通过write函数,将打包好的QMI消息,写入连接通道信息里面的f_desc参数,

ret = write(conn_info->f_desc, (void*) msg_ptr, (size_t)msg_len);

到此,整个ARM流程结束。以上主要介绍AP侧要发送一个请求到BP侧,QMI是怎么对请求进行编码成QMUX消息,怎么将编码后的QMUX消息加头组合成一种AP和BP可共同识别的消息格式,最后是怎么发送到BP侧的。

Modem消息接收

消息初始化

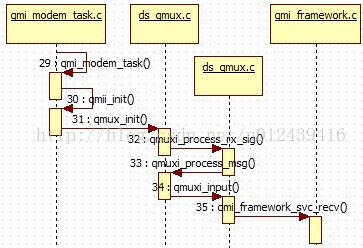

初始化:qmi_modem_taskàqmii_init()àqmux_init()。qmux_init方法完成对控制通道的初始化后,

通过函数qmuxi_process_rx_sig方法开始从共享内存接收数据。调用流程如如下:

技术图片

(void)qmi_set_sig_handler(QMI_QMUX_RX_SIGNAL, qmuxi_process_rx_sig, NULL);

在qmuxi_process_rx_sig方法中,首先通过dsm_dequeue()读取在队列中等待的QMUX消息,赋值给指针qmux_pdu表示QMUX消息的首地址。

qmux_pdu = dsm_dequeue( &qmux_s->io.rx_wm );

然后调用qmuxi_process_msg方法开始对AP侧发过来的QMUX消息解包。

qmuxi_process_msg( qmux_s, qmux_pdu );

qmuxi_process_msg方法首先拆分IF Type,通过函数dsm_pull8()进行解包。然后判断IF Type类型,然后把QMUX Message通过qmuxi_input()继续处理。

在qmuxi_input()中,会拆分QMUX的消息头,将消息头大卸八块,包括length,control_flags,client_id,service_id,然后调用qmi_framework_svc_recv方法将剩下的QMUX SDU从拆分出来的QMUX消息头中,找到BP侧相对应的service处理。

if((svci == NULL) || (!(svci->registered)))
  {
    status =  qmi_framework_svc_recv( qmi_instance_by_qmux_state(qmux_s),
        (qmux_service_e_type) qmux_hdr.svc_type, qmux_hdr.clid, *qmux_pdu );
    *qmux_pdu = NULL;
    return status;
  }

在qmi_framework_svc_recv方法中,并不会马上根据service_id等对QMUX消息进行处理,这里也是一个接口,将消息打包成BP侧的QMI_framework的一个command,发送出去。

qmi_framework_msg_hdr_type       msg_hdr;
qmi_framework_svc_info_type *    svc_info;
// ...
svc_info = qmi_framework_svc_state[service];

定义一个qmi_framework_svc_info_type的指针变量,对svc_info的操作就等于对qmi_framework_svc_state的操作。

打包到msg_hdr

 msg_hdr.common_hdr.service = service;
  msg_hdr.common_hdr.client_id = client_id;
  msg_hdr.common_hdr.qmi_instance = (int32)qmi_instance;
  msg_hdr.common_hdr.transaction_id = msg_x_id;
  msg_hdr.msg_ctl_flag =  msg_ctl;
  msg_hdr.msg_len = remaining_bytes;

最后

svc_info->cfg.cbs.cmd_hdlr(&msg_hdr,&sdu_in);

这个机制是怎么样呢?以phone相关的qmi_voice.c为例。

消息分类处理

qmi_voice.c在qmi_voice_init方法进行初始化时,

qmi_mmode_set_cmd_handler(QMI_MMODE_CMD_VOICE_FW_CB, qmi_voice_handle_fw_cmd);
// ...
qmi_voicei_cfg.cmn_svc_cfg.fw_cfg.cbs.alloc_clid  = qmi_voice_fw_alloc_clid_cback;
qmi_voicei_cfg.cmn_svc_cfg.fw_cfg.cbs.dealloc_clid = qmi_voice_fw_dealloc_clid_cback;
qmi_voicei_cfg.cmn_svc_cfg.fw_cfg.cbs.init_cback  = qmi_voice_fw_init_cback;
qmi_voicei_cfg.cmn_svc_cfg.fw_cfg.cbs.cmd_hdlr  = qmi_voice_fw_req_cback;

qmi_voicei_cfg.cmn_svc_cfg.cmd_hdlr_array    = qmi_voicei_cmd_callbacks;
qmi_voicei_cfg.cmn_svc_cfg.cmd_num_entries   = VOICEI_CMD_MAX;
qmi_voicei_cfg.cmn_svc_cfg.service_id = QMUX_SERVICE_VOICE;

  /*-----------------------------------------------------------------------
  step 2:  calling QMI Framework API to register the service.
  ----------------------------------------------------------------------*/
  errval= qmi_framework_reg_service(QMUX_SERVICE_VOICE,
&qmi_voicei_cfg.cmn_svc_cfg.fw_cfg);

初始化的时候,用结构体指针&qmi_voicei _cfg,到qmi_framework里面注册服务,获取AP测发送过来的qmux,可以关注给cmd_hdlr赋值的函数qmi_voice_fw_req_cback,这是从qmi_framework返回的回调函数。

因此,对于phone消息, qmi_framework_svc_recv都是回调qmi_voice_fw_req_cback进行处理,qmi_voice_fw_req_cback方法读取QMUX消息的头指针,和QMUX SDU的首地址。发送到voice服务里面专门的command_handle。

qmi_mmode_send_cmd(QMI_MMODE_CMD_VOICE_FW_CB, cmd_ptr);

在voice初始化可找到QMI_MMODE_CMD_VOICE_FW_CB对应的方法为qmi_voice_handle_fw_cmd。

qmi_mmode_send_cmd方法会调用qmi_voice_handle_fw_cmd方法,该方法根据不同的消息类型调用不同的方法进行处理,

switch(qmi_info->id)
  {
    case QMI_MMODE_FW_INIT_CB:
      qmi_voicei_fw_init_cback_hdlr(qmi_info->data.qmi_fw_info.init_cb.num_instances);
      break;
    case QMI_MMODE_FW_ALLOC_CLID_CB:
      qmi_voicei_fw_alloc_clid_hdlr(&qmi_info->data.qmi_fw_info.alloc_clid.msg_hdr);
      break;
    case QMI_MMODE_FW_DEALLOC_CLID_CB:
      qmi_voicei_fw_dealloc_clid_hdlr(&qmi_info->data.qmi_fw_info.dealloc_clid.msg_hdr);
      break;
    case QMI_MMODE_FW_REQ_CB:
      qmi_voicei_fw_req_hdlr(&qmi_info->data.qmi_fw_info.req_cb.msg_hdr,
                               qmi_info->data.qmi_fw_info.req_cb.sdu_in);
      break;
    default:
      QM_MSG_ERROR("Unsupported qmi-voice fw cmd");
      break;
  }

qmi_voicei_fw_req_hdlr并不会马上对获取的消息进行处理,而是判断头消息中的client_id是否符合,符合则通过函数qmi_mmode_svc_req_hdlr发送到request_handler中,

if( msg_hdr->common_hdr.client_id > 0 )
  {
    cl_sp = (qmi_voicei_client_state_type *)
               qmi_voice_state.client[msg_hdr->common_hdr.client_id - 1];
    ASSERT(cl_sp);
   /*-------------------------------------------------------------------------
     Invoke the common svc request handler
    -------------------------------------------------------------------------*/
   qmi_mmode_svc_req_hdlr(&qmi_voicei_cfg.cmn_svc_cfg, msg_hdr, &cl_sp->common,
                          sdu_in);

到此,几乎所有的消息类型最后都会调用qmi_mmode_svc_req_hdlr方法发送到request_handler中。

消息分发

在qmi_mmode_svc_req_hdlr函数中,真正对QMUX消息进行处理。首先拆分头消息中的service_id,control_flag等。

技术图片

svc_id = svc_cfg->service_id;

然后通过一个while循环开始对QMUX SDU进行解包。

while (sdu_in)
  {
    /*-----------------------------------------------------------------------
      Extract service message header
    -----------------------------------------------------------------------*/
    temp = dsm_pull16( &sdu_in );
}

解包函数dsm_pull16()作用,按照一定的大小,从&sdu_in这个地址中获取数据。获取完后,跳出while循环,调用qmi_mmode_svci_dispatch_transaction方法进行处理。

qmi_mmode_svci_dispatch_transaction(&msg_hdr->common_hdr,svc_cfg,x_p);

其中参数x_p是解包后的qmux_sdu存放的buffer。

qmi_mmode_svci_input方法会通过request_handler对消息进行处理分发。

response_ptr = cmd_hdlr->request_hdlr( svc_cfg->svc_sp, cmd_buf_p, cl_sp, sdu_in );

request_hdlr方法是被封装了的,没法继续跟进,BP侧的接收处理到此结束。

modem消息发送

一般BP侧处理完请求后,都会回应一个响应给AP,一般是用宏QMI_SVC_PKT_PUSH将要作为响应的消息发送出去。qmi_svc_utils.h中QMI_SVC_PKT_PUSH定义如下:

#define QMI_SVC_PKT_PUSH(pkt,val,len)  ( len == dsm_pushdown_packed(pkt,      val,\ len,\ DSM_DS_SMALL_ITEM_POOL ) )

将val里面的数据,传len个长度到pkt的buffer里面,然后发送出去。Val和len是我们要作为响应的数据和数据包大小。QMI_SVC_PKT_PUSH()只能传单一的参数,根据上文说明的QMUX消息中TLV格式的原理,可以用多个QMI_SVC_PKT_PUSH连着用,这样可以将多个数据或参数打包到同一条消息中发送。

例如,在voice服务中,用多个QMI_SVC_PKT_PUSH回传消息。

QMI_SVC_PKT_PUSH(&response, (void*)&info->call_id, sizeof(info->call_id))) )
// ...
QMI_SVC_PKT_PUSH(&response, (void *)&tag, VOICEI_TLV_TAG_SIZE)
// ...

最后还要记得写上TLV的总长度,和标志位。标志位必须和AP侧发出的请求相对应,如AP侧发出请求为0x21,返回的标志位rec_tag也必须为0x21,方便返回AP后查表处理。将TLV消息放入response这个buffer后,会继续打包QMUX的消息头,然后通过函数qmi_mmode_svc_send_response()发送出去。

调用流程图如下:

技术图片

/* Send the response */
  status = qmi_mmode_svc_send_response( &common_hdr,cmd_buf_p, msg_ptr);

回传的消息也是需要严格按照QMUX消息的格式的, qmi_mmode_svc_send_response方法中按照格式对QMUX消息进行重组,

msg_hdr.common_hdr.client_id      = common_hdr->client_id;
msg_hdr.common_hdr.qmi_instance   = common_hdr->qmi_instance;
msg_hdr.common_hdr.service        = common_hdr->service;
msg_hdr.common_hdr.transaction_id = x_p->x_id;
msg_hdr.msg_ctl_flag = QMI_FLAG_MSGTYPE_RESP;
if( x_p->n_cmds > 1 )
{
  msg_hdr.msg_ctl_flag |= QMI_FLAG_MASK_COMPOUND;
}
msg_hdr.msg_len  = (uint16) dsm_length_packet(msg_ptr);
qmi_framework_svc_send_response( &msg_hdr, msg_ptr );

指针msg_ptr读取x_p->resp_list[]中的响应消息,msg_hdr为qmux消息的头。

通过函数qmi_framework_svc_send_respnse()发到qmi_framework,这只是qmi_framework的一个接口,会调用qmi_frameworki_svc_send方法,直接调用qmi_frameworki_svc_send方法,

status = qmi_frameworki_svc_send( msg_hdr,
                               QMI_CMD_FRAMEWORK_SEND_RESPONSE,
                               msg_ptr );

qmi_frameworki_svc_send方法首先对接收到QMUX消息进行处理,将消息头和内容放到结构体qmi_framework_msg_buf的成员变量中,

memscpy( &qmi_framework_msg_buf->msg_hdr, sizeof (*msg_hdr), msg_hdr,
          sizeof (*msg_hdr) );
qmi_framework_msg_buf->dsm_item = msg_ptr;

然后调用qmi_framework_process_svc_send方法,

return qmi_framework_process_svc_send((void *)qmi_framework_msg_buf, qmi_cmd );

qmi_framework_process_svc_send方法首先校验QMI服务给qmi_framework发出的command,判断这次从BP侧发出的消息是一个响应AP侧请求的response还是主动发给AP的一个indicated。

if((qmi_cmd_id_e_type)qmi_cmd == QMI_CMD_FRAMEWORK_SEND_RESPONSE )
  {
    msg_type = QMI_FLAG_MSGTYPE_RESP;
  }
  else if((qmi_cmd_id_e_type)qmi_cmd == QMI_CMD_FRAMEWORK_SEND_IND)
  {
    msg_type = QMI_FLAG_MSGTYPE_IND;

然后判断消息头的有效性,最后通过函数qmi_frameworki_qmux_send()发送到BP侧QMI的接口,

if (FALSE == qmi_frameworki_validate_msg_hdr(msg_hdr, msg_type ))
{
  LOG_MSG_ERROR_1 ("Msg header validation failed - unable to send Response for cmd %d",
                   msg_hdr->msg_ctl_flag);
    goto func_end;
  }
  return qmi_frameworki_qmux_send(msg_buf, msg_type, ind_cmd_id, msg_ptr);

qmi_frameworki_qmux_send方法首先会对QMUX消息进行一个过滤,如果消息异常,则丢弃。

if ( qmi_svc_filter_message( (qmi_instance_e_type)
msg_buf->msg_hdr.common_hdr.qmi_instance, msg_buf->msg_hdr.common_hdr.service,
            msg_type, int_cmd_id) )
{
// ...

然后调用QMUX层的接口qmux_sio_send方法进行处理,

qmux_sio_send ( (qmi_instance_e_type)msg_buf->msg_hdr.common_hdr.qmi_instance,
               msg_buf->msg_hdr.common_hdr.service,
               msg_buf->msg_hdr.common_hdr.client_id,
               msg_ptr);

qmux_sio_send方法首先调用dsm_length_packet方法对消息进行组装,

if( dsm_length_packet(qmux_sdu) == 0)

然后组合上IF Type完成整个消息重组,

iftype = (byte)qmux_state[ qmi_instance ].io.port_info.frame_mode;

最后通过IO口的传输函数发送到AP侧,

if( QMUX_DEVSTREAM_CONTROL != qmux_state[qmi_instance].io.port_info.qmi_stream )
{
    sio_transmit( qmux_state[qmi_instance].io.sio_handle, qmux_sdu );
}
else
{
    sio_control_transmit( qmux_state[qmi_instance].io.sio_handle, qmux_sdu );
}

这样,消息就从modem侧发出来了。

8 QCRLC消息接收

在qmi_qmux.c的qmi_qmux_pwr_up_init方法中,

QMI_QMUX_IO_PLATFORM_PWR_UP_INIT(qmi_qmux_rx_msg,qmi_qmux_event_cb);

qmi_qmux_rx_msg会接收处理BP侧回发的消息, 主要是对从BP侧接收到的消息进行解包,判断BP侧的消息类型是响应还是指示,转发给上层client端处理。根据QMUX消息结构的长度,选择是用1个字节的方式读取还是2个字节的方式读取,

/* Read the I/F byte, make sure it is a 1 */
READ_8_BIT_VAL(msg_ptr,i_f_byte);

if (i_f_byte != 1)
{
    QMI_ERR_MSG_1 ("qmi_qmux: Received invalid I/F byte = %d\n",i_f_byte);
     return;
}
/* Read the message length */
READ_16_BIT_VAL(msg_ptr, length);

判断消息类型是BP侧群发的广播,还是专门针对某个client端的响应。

if (client_id == QMI_QMUX_INVALID_QMI_CLIENT_ID)
{
      qmi_qmux_rx_client_broadcast (conn_id, service_id, client_id, control_flags,
                   msg_ptr, msg_len);
}
else
{
   qmi_qmux_rx_client_msg (conn_id, service_id, client_id, control_flags,
                     msg_ptr, msg_len);
    }

接下去的流程,和之前AP发送的流程相似,不详细介绍。

高通android QMI机制

标签:开发   结果   关注   text   过程   socket   nsa   结束   交互

原文地址:https://www.cnblogs.com/schips/p/qualcomm_qmmi.html

(0)
(0)

举报
评论 一句话评论(0
登录后才能评论!
© 2014 mamicode.com 版权所有  联系我们:gaon5@hotmail.com
迷上了代码!
