Android突击：常用的五种布局

时间：2015-08-20 12:48:49 阅读：205 评论：0 收藏：0 [点我收藏+]

标签：

1，FrameLayout

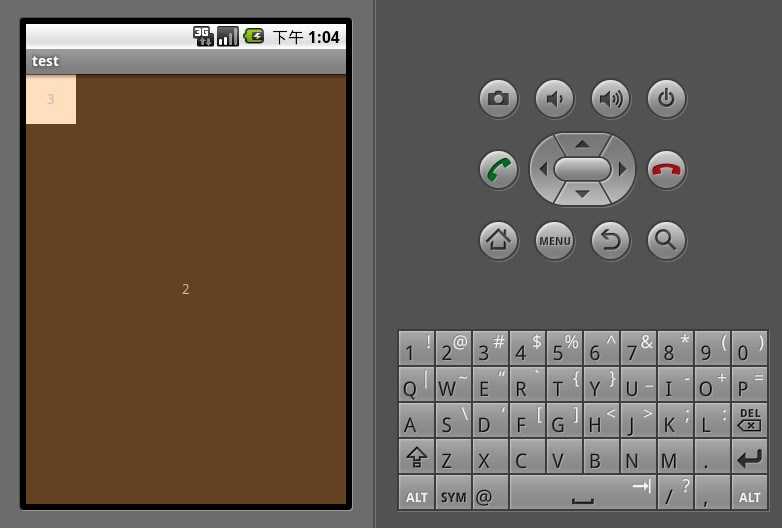

FrameLayout是五大布局中最简单的一个布局，在这个布局中，整个界面被当成一块空白备用区域，所有的子元素都不能被指定放置的位置，它们统统放于这块区域的左上角，并且后面的子元素直接覆盖在前面的子元素之上，将前面的子元素部分和全部遮挡。显示效果如下，第一个TextView被第二个TextView完全遮挡，第三个TextView遮挡了第二个TextView的部分位置。

FrameLayout
<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="fill_parent" android:layout_height="fill_parent">
<TextView android:layout_width="fill_parent" android:layout_height="fill_parent" android:background="#ff000000" android:gravity="center" android:text="1"/>
<TextView android:layout_width="fill_parent" android:layout_height="fill_parent" android:background="#ff654321" android:gravity="center" android:text="2"/>
<TextView android:layout_width="50dp" android:layout_height="50dp" android:background="#fffedcba" android:gravity="center" android:text="3"/>
</FrameLayout>

2，LinearLayout

LinearLayout按照垂直或者水平的顺序依次排列子元素，每一个子元素都位于前一个元素之后。如果是垂直排列，那么将是一个N行单列的结构，每一行只会有一个元素，而不论这个元素的宽度为多少；如果是水平排列，那么将是一个单行N列的结构。如果搭建两行两列的结构，通常的方式是先垂直排列两个元素，每一个元素里再包含一个LinearLayout进行水平排列。

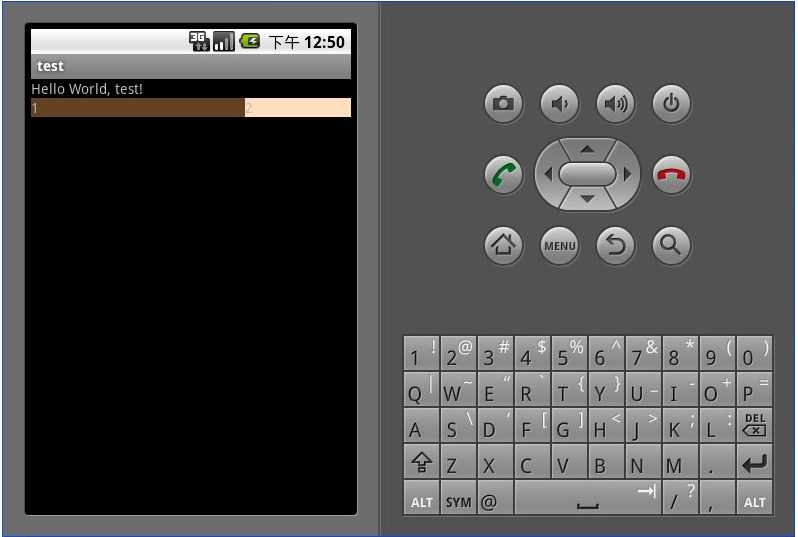

LinearLayout中的子元素属性android:layout_weight生效，它用于描述该子元素在剩余空间中占有的大小比例。加入一行只有一个文本框，那么它的默认值就为0，如果一行中有两个等长的文本框，那么他们的android:layout_weight值可以是同为1。如果一行中有两个不等长的文本框，那么他们的android:layout_weight值分别为1和2，那么第一个文本框将占据剩余空间的三分之二，第二个文本框将占据剩余空间中的三分之一。android:layout_weight遵循数值越小，重要度越高的原则。显示效果如下：

LinearLayout
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="fill_parent" android:layout_height="fill_parent">
<TextView  android:layout_width="fill_parent" android:layout_height="wrap_content" android:background="#ff000000" android:text="@string/hello"/>
<LinearLayout android:orientation="horizontal" android:layout_width="fill_parent" android:layout_height="fill_parent">
<TextView  android:layout_width="fill_parent" android:layout_height="wrap_content" android:background="#ff654321" android:layout_weight="1" android:text="1"/>
<TextView  android:layout_width="fill_parent" android:layout_height="wrap_content" android:background="#fffedcba" android:layout_weight="2"  android:text="2"/>
</LinearLayout>
</LinearLayout>

3，AbsoluteLayout

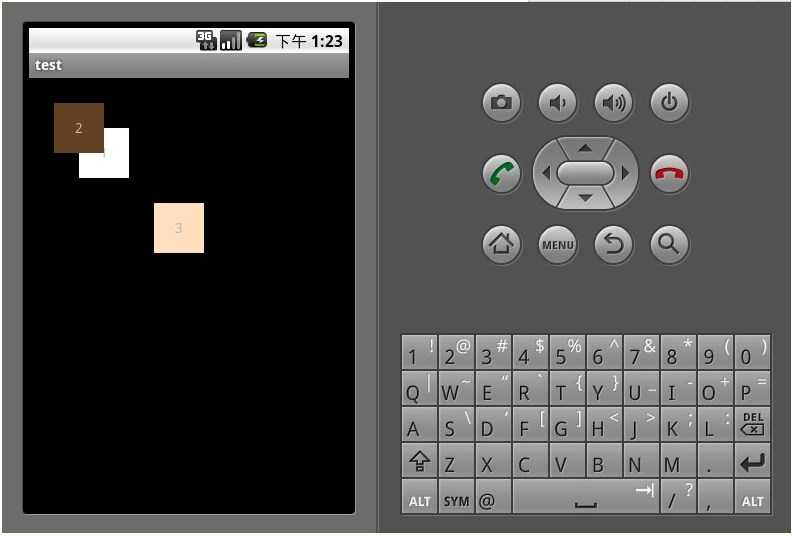

AbsoluteLayout是绝对位置布局。在此布局中的子元素的android:layout_x和android:layout_y属性将生效，用于描述该子元素的坐标位置。屏幕左上角为坐标原点（0,0），第一个0代表横坐标，向右移动此值增大，第二个0代表纵坐标，向下移动，此值增大。在此布局中的子元素可以相互重叠。在实际开发中，通常不采用此布局格式，因为它的界面代码过于刚性，以至于有可能不能很好的适配各种终端。显示效果如下：

AbsoluteLayout
<?xml version="1.0" encoding="utf-8"?>
<AbsoluteLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="fill_parent" android:layout_height="fill_parent">
<TextView android:layout_width="50dp" android:layout_height="50dp" android:background="#ffffffff" android:gravity="center" android:layout_x="50dp" android:layout_y="50dp" android:text="1"/>
<TextView android:layout_width="50dp" android:layout_height="50dp" android:background="#ff654321" android:gravity="center" android:layout_x="25dp" android:layout_y="25dp" android:text="2"/>
<TextView  android:layout_width="50dp" android:layout_height="50dp" android:background="#fffedcba" android:gravity="center" android:layout_x="125dp" android:layout_y="125dp" android:text="3"/>
</AbsoluteLayout>

4，RelativeLayout

RelativeLayout按照各子元素之间的位置关系完成布局。在此布局中的子元素里与位置相关的属性将生效。例如android：layout_below, android:layout_above等。子元素就通过这些属性和各自的ID配合指定位置关系。注意在指定位置关系时，引用的ID必须在引用之前，先被定义，否则将出现异常。

　　RelativeLayout里常用的位置属性如下：

　　　　android:layout_toLeftOf —— 该组件位于引用组件的左方

　　　　android:layout_toRightOf —— 该组件位于引用组件的右方

　　　　android:layout_above —— 该组件位于引用组件的上方

　　　　android:layout_below —— 该组件位于引用组件的下方

　　 android:layout_alignParentLeft —— 该组件是否对齐父组件的左端

　　 android:layout_alignParentRight —— 该组件是否齐其父组件的右端

　　 android:layout_alignParentTop —— 该组件是否对齐父组件的顶部

　　 android:layout_alignParentBottom —— 该组件是否对齐父组件的底部

　　　　android:layout_centerInParent —— 该组件是否相对于父组件居中

　　　　android:layout_centerHorizontal —— 该组件是否横向居中

　　　　android:layout_centerVertical —— 该组件是否垂直居中

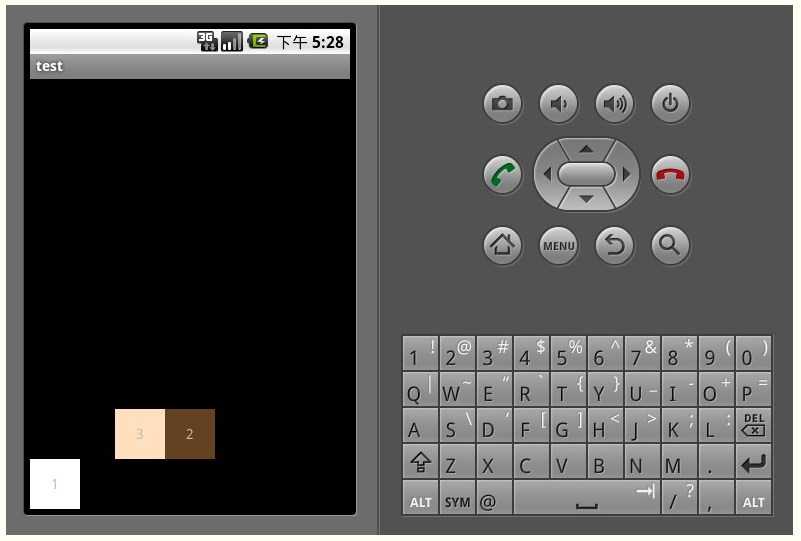

　　RelativeLayout是Android五大布局结构中最灵活的一种布局结构，比较适合一些复杂界面的布局。下面示例就展示这么一个情况，第一个文本框与父组件的底部对齐，第二个文本框位于第一个文本框的上方，并且第三个文本框位于第二个文本框的左方。

RelativeLayout
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="fill_parent" android:layout_height="fill_parent">
<TextView android:id="@+id/text_01" android:layout_width="50dp" android:layout_height="50dp" android:background="#ffffffff" android:gravity="center" android:layout_alignParentBottom="true" android:text="1"/>
<TextView android:id="@+id/text_02" android:layout_width="50dp" android:layout_height="50dp" android:background="#ff654321" android:gravity="center" android:layout_above="@id/text_01" android:layout_centerHorizontal="true" android:text="2"/>
<TextView android:id="@+id/text_03" android:layout_width="50dp" android:layout_height="50dp" android:background="#fffedcba" android:gravity="center" android:layout_toLeftOf="@id/text_02" android:layout_above="@id/text_01" android:text="3"/>
</RelativeLayout>

5，TableLayout

TableLayout顾名思义，此布局为表格布局，适用于N行N列的布局格式。一个TableLayout由许多TableRow组成，一个TableRow就代表TableLayout中的一行。

　　TableRow是LinearLayout的子类，它的android:orientation属性值恒为horizontal，并且它的android:layout_width和android:layout_height属性值恒为MATCH_PARENT和WRAP_CONTENT。所以它的子元素都是横向排列，并且宽高一致的。这样的设计使得每个TableRow里的子元素都相当于表格中的单元格一样。在TableRow中，单元格可以为空，但是不能跨列。

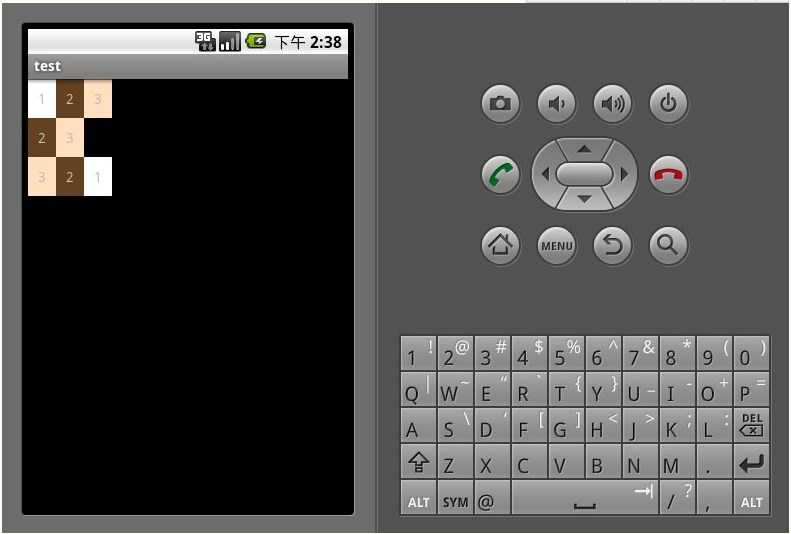

　　下面示例演示了一个TableLayout的布局结构，其中第二行只有两个单元格，而其余行都是三个单元格。

TableLayout
<?xml version="1.0" encoding="utf-8"?>
<TableLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="fill_parent" android:layout_height="fill_parent">
<TableRow android:layout_width="fill_parent" android:layout_height="wrap_content">
<TextView  android:background="#ffffffff" android:gravity="center" android:padding="10dp" android:text="1"/>
<TextView android:background="#ff654321" android:gravity="center" android:padding="10dp" android:text="2"/>
<TextView  android:background="#fffedcba" android:gravity="center" android:padding="10dp" android:text="3"/>
</TableRow>
<TableRow android:layout_width="fill_parent" android:layout_height="wrap_content">
<TextView  android:background="#ff654321" android:gravity="center" android:padding="10dp" android:text="2"/>
<TextView android:background="#fffedcba" android:gravity="center" android:padding="10dp" android:text="3"/>
</TableRow>
<TableRow android:layout_width="fill_parent" android:layout_height="wrap_content">
<TextView android:background="#fffedcba" android:gravity="center" android:padding="10dp" android:text="3"/>
<TextView  android:background="#ff654321" android:gravity="center" android:padding="10dp" android:text="2"/>
<TextView  android:background="#ffffffff" android:gravity="center" android:padding="10dp" android:text="1"/>
</TableRow>
</TableLayout>
