正片黑片白片降级片的详细介绍及区别

时间:2014-07-22 22:41:15      阅读:503      评论:0      收藏:0      [点我收藏+]

标签:style   http   color   使用   strong   width

我们先从一片完整的晶圆(Wafer)说起:

bubuko.com,布布扣



上图为Intel的25nm NAND Wafer。

名词解释:wafer 即为图片所示的晶圆,由纯矽(Si)构成。 一般分为6英寸、8英寸、12英寸规格不等,晶片就是基於这个wafer上生产出来的。 Wafer上的一个小块,就是一个晶片晶圆体,学名die,封装后就成为一个颗粒。 一片载有Nand Flash晶圆的wafer,wafer首先经过切割,然后测试,将完好的、稳定的、足容量的die取下,封装形成日常所见的Nand Flash芯片。 那麼,在wafer上剩余的,要不就是不稳定,要不就是部分损坏所以不足容量,要不就是完全损坏。 原厂考虑到质量保证,会将这种die宣布死亡,严格定义为废品全部报废处理。

bubuko.com,布布扣

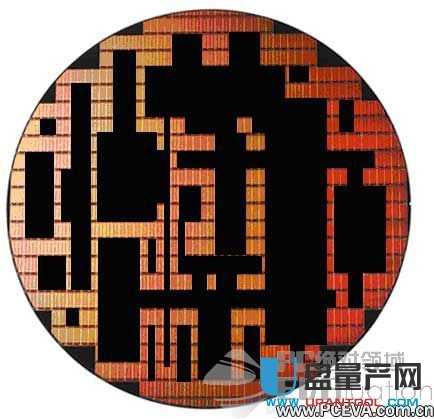

品质合格的die切割下去后,原来的晶圆就成了下图的样子,就是挑剩下的Downgrade Flash Wafer

bubuko.com,布布扣


这些残余的die,其实是品质不合格的晶圆。 被抠走的部分,也就是黑色的部分,是合格的die,会被原厂封装制作为成品NAND颗粒,而不合格的部分,也就是图中留下的部分则当做废品处理掉。

说了这麼多,各位读者应该对晶圆的制造过程有了一定了解,也就是说,晶圆生产出来后,合格的die被工厂留下继续封装成颗粒,不合格的die单元成为残次品被抛弃不用。 这一留一抛,就分别成为了“原片”与“黑片”。 由此我们立刻就能知道,原片是价格较高的产品,而黑片因为被当做垃圾,**价格非常低,是按照吨计算的。


那麼“白片”又是什麼呢? 其实 白片就是封装后的原片中再检测到有瑕疵的颗粒,然后淘汰下来的垃圾。 正品的NAND中是不能有白片的。 但晶圆厂为了回收一部分制造成本,也会将未打标的颗粒白片**给下游渠道,然后这些渠道再将白片上打上其他标识**。
所以说 ,黑片与白片其实都是芯片制造过程中产生的边角料,黑片是在原料阶段就被淘汰的部分,白片则是成品后再检测不合格的瑕疵品。 我们都知道,边角料也有利用价值,那麼这里面就有了一个产业链,也就是晶片行业的废品回收再利用。

黑片中仍有部分可用,会以晶圆的形式流出到下游封装厂,因为原厂不会封装有问题的die。 这些有问题的die经过下游封装厂测试、筛选,还能再利用的部分就可以留下封装**了。 黑片不是原厂封装的,是下游厂商自己封装,所以外观看起来就很粗糙,而且往往不打标。 很多廉价的MP3、U盘,即采用黑片制作而成。

白片是封装后再淘汰下来的颗粒,所以只有颗粒形式,而且是原厂封装,与原片的唯一区别就是没打标。 这些白片也会在下游厂商经过测试、筛选后**,但会重新打标(非原厂标)。 所以在上文中我们看到,OCZ的Vertex2 120G的颗粒为非镁光的标识,也就是具有白片的特徵。

从质量上说,黑片NAND是很糟糕的,因为原厂就已经给其判了死刑,只是下游厂将其缩减容量后卖出,也就是阉割,但质量还是很差,购买这种颗粒也等同於赌博。 白片NAND的品质还是有一定保证,再经过筛选,那麼在性能与寿命的指标就比较接近原片了。 由於黑片NAND的可靠性非常差,即使山寨SSD也不会采用,他们会选择更有保障的白片NAND,虽然售出的SSD返修率偏高,但凭藉价格优势,山寨SSD仍然有一定销量。

关於芯片检测的流程与技术,我们会再单独撰写文章介绍。

经过以上的技术介绍,我们知道了原片、白片与黑片的区别。 原片是质量最好的NAND颗粒,白片次之,黑片最差。 使用原片与白片NAND的SSD在售价上也可以很明显的区分开,原厂SSD是最贵的,用白片的山寨SSD会便宜许多,会有30%以上的价差。 (黑片根本不能做SSD,就不用说了。)但我们都知道,OCZ是知名品牌,中文名称可是美商饥饿鲨,有“美商”的冠名哟,可见他并不是山寨。 他们的SSD售价也是属於中高价位,而且采用Sandforce主控的Vertex2系列性能上也非常出色,购买者很多。
