一、直接附加存储DAS
·概念：直接附加存储DAS，也称为服务器附加存储SAS（server attached storage），是指将存储设备通过SCSI线缆或FC（fiber channel）直接连接到服务器上。
DAS方式实现了机内存储到存储子系统的跨越。
·组成

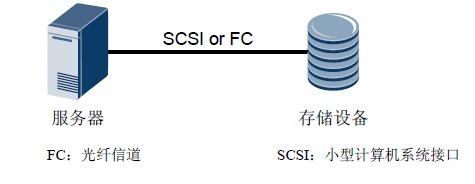

DAS的组成如图所示：
DAS由以下几部分组成：
·存储设备
仅是硬件的堆叠，不带有任何存储操作系统；
·服务器
存储操作系统位于服务器上；
·使用场景
DAS主要使用于如下场景：
·服务器在地理分布上很分散，很难在服务器之间通过NAS或SAN进行互连；
·存储系统直接连接到应用服务器上；
·某些应用需要直接连接到存储器上，这些应用包括许多数据库应用、应用服务器、群件（帮助群组协同工作的软件）应用以及一些邮件服务等。
二、网络附加存储NAS
·概念
网络附加存储NAS（network attached storage）是一种基于LAN的、专业的网络文件存储及文件备份设备。NAS按照TCP/IP协议进行通信，以文件的I/O方式进行数据传输；
它拥有自己的文件系统，通过网络文件系统NFS（Network File System）或通过Internet 文件系统CIFS（common Internet file system） 对外提供文件访问服务。
·组成

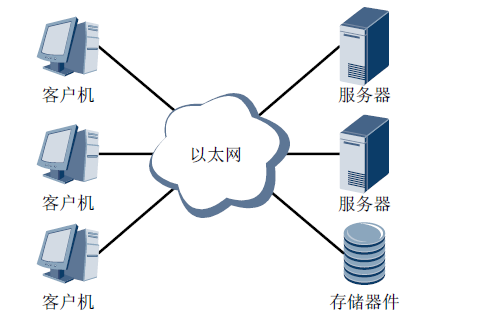

NAS的组成如图所示：
NAS由以下几部分组成：
·存储器件
存储器件包括硬盘驱动器阵列、CD或DVD驱动器、磁带驱动器或可移动的存储介质等；
·专用服务器
专用服务器上装有专门的操作系统，通常是简化的Linux/Unix操作系统，或者是一个特殊的Windows2000内核。它为文件系统管理和访问做了专门的优化。专用服务器
利用NFS或CIFS，充当远程文件服务器，对外提供文件级的访问。
·适用场景
NAS主要适用于在企业或运营商数据中心中以文件形式存放非结构化数据。通常在这种场景下，非结构化数据的数据量呈爆发性增长。
三、存储区域网络SAN
·概念
存储区域网络SAN（storage area network）是一种通过网络方式连接存储设备和应用服务器的存储架构，这个网络专用于服务器和存储设备之间的访问。当有数据的
存取需求时，数据可以通过SAN在服务器和后台存储设备之间告诉传输。SAN代表的是一种专用于存储的网络架构，与协议和设备类型无关。
据传输方式的不同，SAN主要有如下两种存储方案：
·FC SAN
早期的SAN采用的是FC技术，称为FC SAN。FC SAN 在20世纪末得到大规模应用。FC SAN技术较为成熟，且性能较为优异，但存在兼容性差，成本高昂，扩展能力差
和异构化严重等问题，在一定程度上限制了其的继续发展。
·IP SAN
IP SAN遵循IETF 的iSCSI 标准，通过高速以太网络连接服务器和后端存储系统，将SCSI指令和数据块经过高速以太网传输。
IP SAN具有高可靠性、高可扩展性、低成本的特性，在千兆以太网环境下IP SAN的数据交换流量性能逊色于FC SAN。但IP SAN 发展迅速，其竞争力日益加强。
主流的存储阵列由于同时提供光纤通道接口和普通网线接口，因此能够利用FC SAN和IP SAN 结构与服务器连接。
·组成

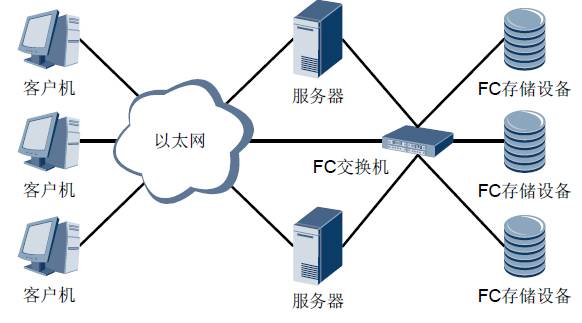

FC SAN的典型组网

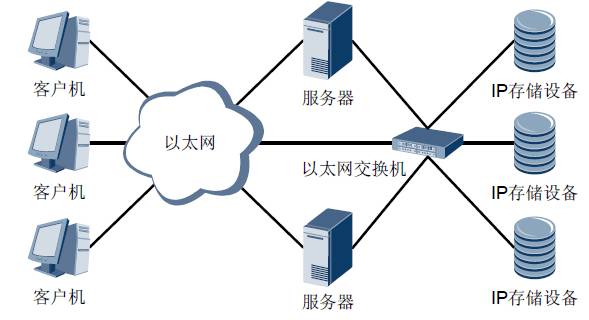

IP SAN的典型组网
SAN由以下几部分组成：
·服务器
·后端存储系统
后端存储系统由控制器和磁盘系统构成，控制器是后端存储系统的关键，它提供存储接入、数据操作及备份、共享、快照等数据安全管理，以及系统管理等一系列功能。
后端存储系统使用磁盘阵列和RAID策略为数据提供存储空间和安全保护措施。
·连接设备
连接设备包括 FC 交换机、HBA卡（光纤存储卡）和各种介质的连接线。
·使用场景
SAN 通常是一个企业的真个计算机网络资源的一部分。SAN一般与其它计算资源共同实现远程备份和存储。SAN支持镜像、备份与恢复、存储设备间的数据迁移
以及网络中不同服务器间的数据共享等功能。SAN还可用于合并子网和NAS系统。
