SFS Store 一种简单应用存储架构

如果调用方没有指定该对象的key，那么服务也会自动生成一个key并返回给调用方，这个key的生成算法为：randKey=md5(bucket+timeStamp+value),则该对象的访问地址为http://bucketName.fs.kugou.com/randKey?kge=13123123&kgtoken=xxxxxxxxxxxxx

除此之外，SFSUpload还支持断点上传的逻辑。

SFSUpload断点上传

对于文件存储系统，断点续传是必不可少的，特别是在UGC业务中。为了提高断点上传的质量，一般断点上传都是分散部署的，也就是一个文件可以打散上传CDN，然后由CDN上传回到源站，这是一种比较典型的做法。既然是打散上传的，那么每一块文件就会落在不同的服务器上，为了能够整合这些分散的文件，记录每一块文件上传信息是必须的。一种简单的做法就是，当文件回源到服务端时，服务端会把相同的文件的不同块都转发到第一块所在的服务器上，第一块的服务器负者文件的上传纠正和文件的合成。

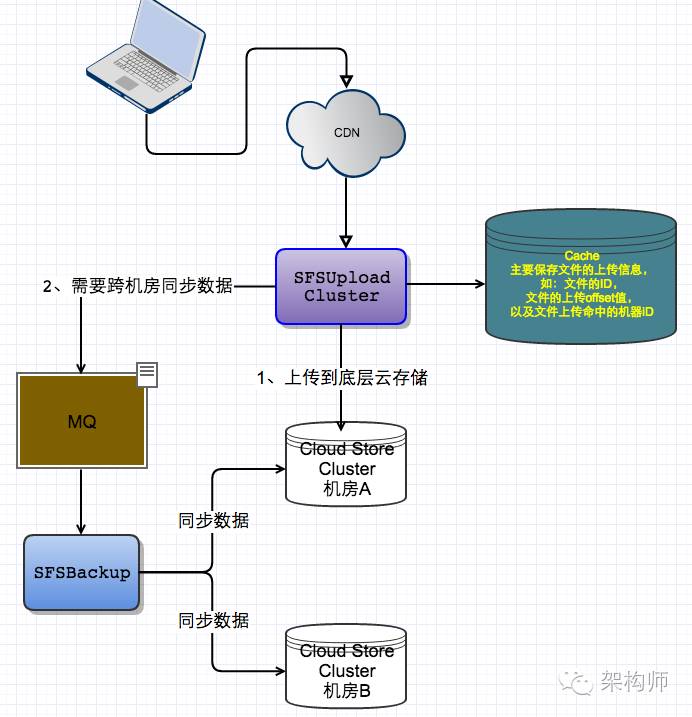

其架构可以简化为下图：

上传流程：

需要注意的地方以及需要说明的地方:
1、cache层是非重要的一个主键，应该要考虑容灾，因为一般的上传QPS都不会很高，所以cache 可采用Redis Sentinel架构，在每一台服务器机上服用部署即可
2、 如果是特别大的文件，源站上传到底层存储系统之间的链路也需要注意，按照本人的经验来说，期间出错的概率也是不少的。在源站到底层存储系统传输过程是非常耗时的，如果是客户端上传的话，在上传到最后一块时，其等待的时间出现超时的现象明显上升。如果可以的话，上传接口应该支持异步和同步操作，一般的UGC的业务可能都不会接受异步，他们更多的是想做到实时，如果是这样的话，可以考虑在源站服务器到底层存储系统之间做优化。比如，fastdfs文件存储系统，它是支持文件Append和Modify操作，这样，当客户端每上传一块文件，源站服务器应该就直接把该块的文件内容上传到fastdfs中去，其相应时间会得到大大的提高。
3、由于是文件的上传，所以对应用来说，需要注意一下内存和io相关的优化，比如使用内存储来降低内存的使用，如果是大文件的时候，还要考虑把使用带缓存区IO方式操作文件；在IO上需要注意一下文件的脏页影响，大量的更新、删除、新建文件必然会有造成这些负效应。
4、该架构的源站服务器满足横向扩展和高可用(当然源站服务器值保存一份数据，如果刚好该源站服务器挂了，那么只能重新上传了)；cache支持高可用，但是暂时不支持横向扩展，可以考虑使用cache cluster模式来达到横向扩展的效果

5、文件上传后，需要根据bucket的属性来决定是否需要跨机房容灾，如果需要的话，SFSUpload还需网同步队列发送同步数据的任务

2. SFSDownload、ImageRealTimeTranscoder

SFSDownload：访问调度服务，主要控制文件的访问调度和访问鉴权。

ImageRealTimeTranscoder：图片转码服务，负责图片的实时转码服务。

2.1 SFSDownload

2.1.1 AccessController

AccessController为访问的控制模块，主要用于检测token是否有效以及一些黑白名单的工作，比如：refer的过滤、非法ip过滤、防刷限流、访问域名限定等等。

其中bucket一般分为公有和私有，如果是公有的话，就不用带url token了，如果是私有的话，需要带url token，关于url token可参照如下的设计：

url分为永久和有时效性两种，所以url应该携带一个时效的参数，比如：sfstoken=e:key，其中e为一个时间戳参数，这个时间戳为该token下的url的有效访问时间，一旦时间超过，该url将不能再被访问，需要生产新的url。

其中token key生产算法可以简化为：SHA1(bucket+e+bucketSecretKey)

bucketSecretKey：云存储下发给用户的秘钥。

2.1.2 AccessDispatcher

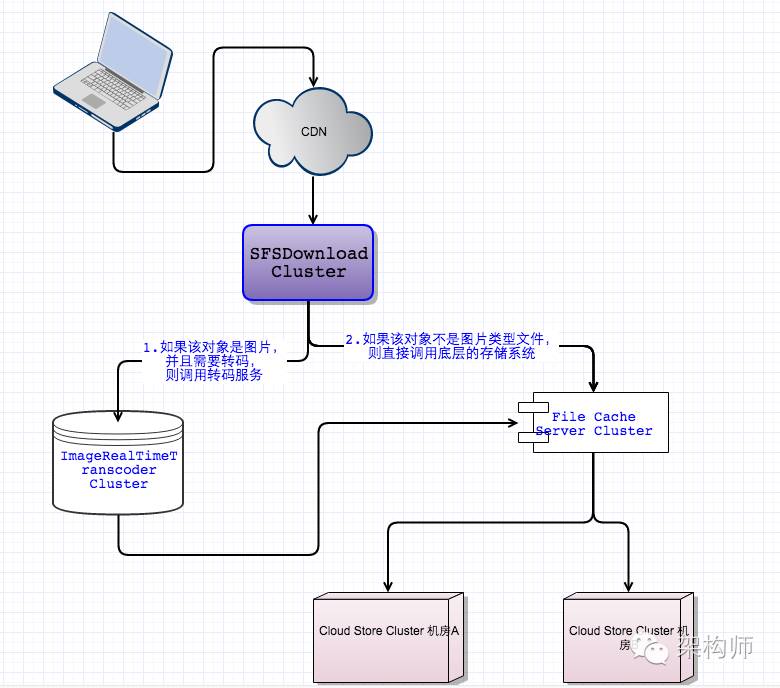

AccessDispatcker为访问调度模块，AccessDispatcker首先会到golbal database获取到对象的所有下载连接，然后判断该文件类型是否为图片类型.

• ●如果是图片类型且需要作图，那么以同步的方式，把下载连接和作图策略（如：等比缩略，缩略尺寸等信息）发给ImageRealTimeTranscoder服务，ImageRealTimeTranscoder把作好的图返回给AccessDispatcher.

• ●如果不是图片类型，则马上到底层存储系统下载文件，把下载好的文件及时返回给客户端。

•


注意：

1、global database可能会返回对个下载链接，因为这个对象为了容灾，可能不仅存储于一个集群中，可能存在在多个集群中，当然这些集群应该是跨机房。这时候，AccessDispatcker应该要选择最优的下载链接，如果这些链接都不是本机房的，可能还需要经过302跳转。

2、SFSDownload的qps会比较高，这对象的元数据必须要缓存，并且缓存要做到横向扩中，还要考虑一下缓存失效的情况。

2.2.1 ImageRealTimeTranscoder

ImageReadlTimeTranscoder为图片实时作图服务，可采用imagemagick+lua+openresty这套成熟的方案。

3. SFSTranscoder

SFSTranscoder为对象转码服务，一般音视频都需要转码，比如高低音频码率互转。

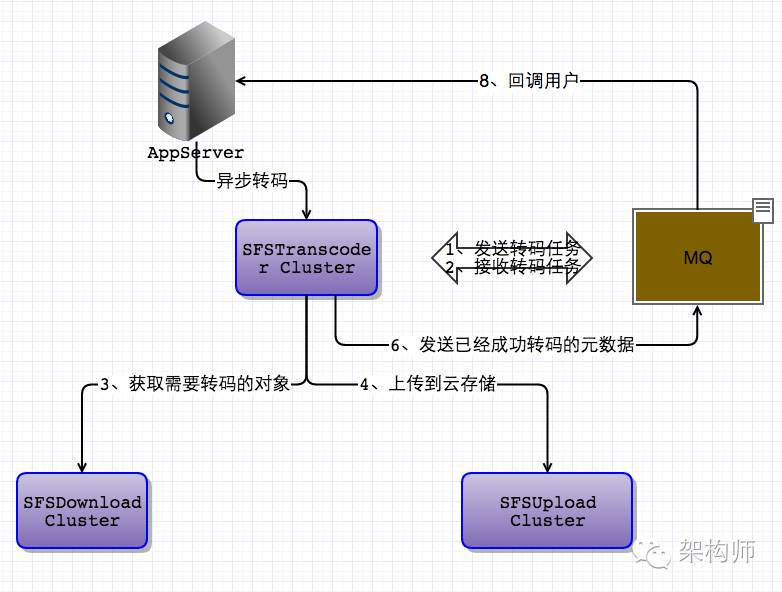

因为音视频转码是比较耗时的任务，一半采用异步转码即可，由应用服务发送转码任务到SFSTranscoder，SFSTranscoer采用生产者或消费者模式，具体架构如下：

注意：

1、可以采用回调的模式来进行异步转码，也就是说应用服务器除了提供转码任务外，还需要提供一个转码成功后的回调地址，转码服务转码成功后，会把需要转码的对象key和转码后对象的key回调给应用服务器。

2、如果有必要，也需要提供一个转码进度的查询接口。

4. SFSResource

SFSResource ：云存储管理服务，主要负责对象的管理，比如：删除对象、屏蔽对象、删除bucket、增加bucket、增加bucket的下载域名、现在bucket的上传容量以及对象大小、清理缓存等等任务.

5. Meta Data

Meta Data：对象元数据存储。

• ●水平扩容

• ●跨机房容灾、同步

5.1 Meta Data Design

• t_obj_id

• t_bucket_info

• t_obj_info

• t_cluster_info

6. File Store

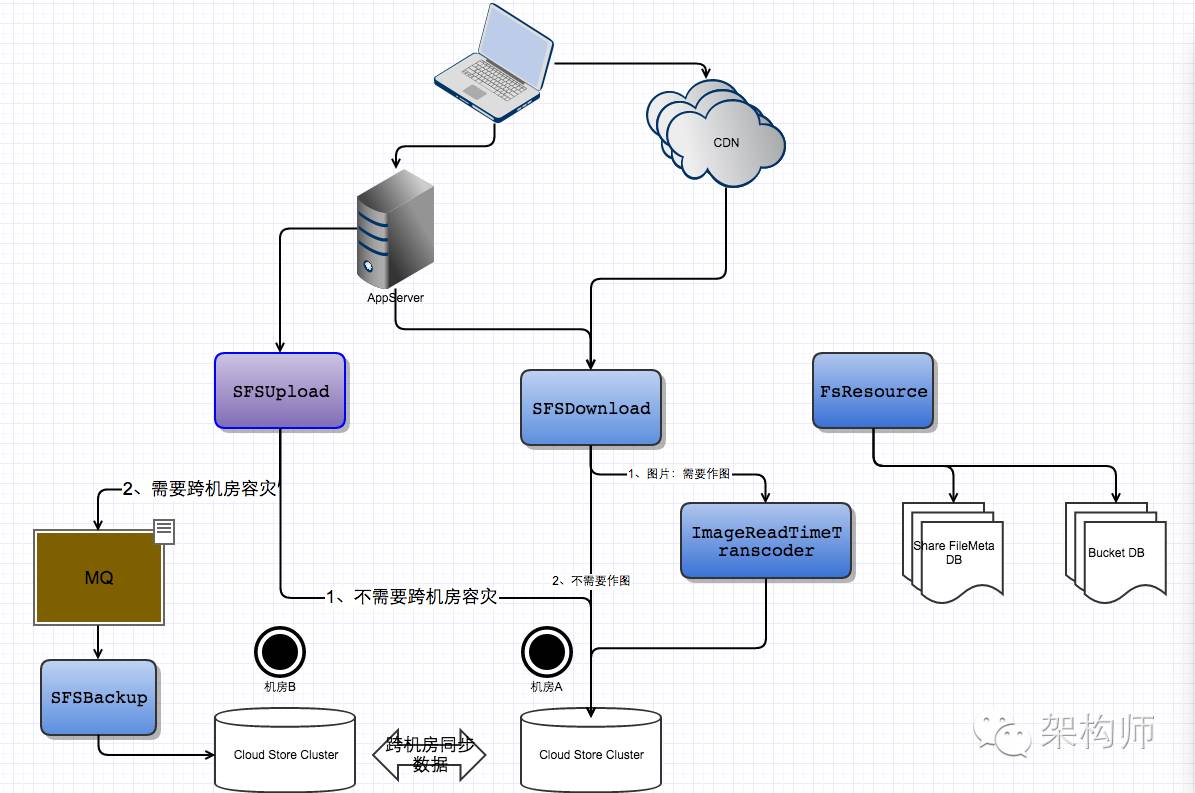

File Store即底层存储服务，也是图片中的Cloud Store, 目前市面上用得比较多的开源文件存储是：Ceph、Fastdfs、TFS。

• ●横向扩展

• ●跨机房容灾、同步

7. Summary

•


  ---

  ●这种底层容灾方案有点复杂了，一般公司更多的是做成集中式存储，也就是说所有的对象存储是同等对待的，要么全部都跨机房存储，要么就单边存储。这种集中式存储架构设计和存储部署都更加简单，更加容易维护。就是扩展性没那么强，灵活性不够。




•


• ●为了易于排查文件，最好服务器之间调用带上请求id，这样可以快定位到问题。

•


• ●为了防止数据同步时的数据丢失，MQ最好选用可持久化、可回溯且支持多机模式的消息队列系统，如：Kafka或者RabittMQ。

•


• ●应用服务器的配置会变得非常多，特别在增加集群是，很多配置都会受到影响，可以考虑使用分布式配置系统，如：zk、etcd、consol等等。

•


• ●如果对性能要求比较高，服务之间可以是用rpc方式调用，而不是是http dns的方式，dns控制也不灵活，有时候可能得找运维才能下线出错的机器，这样灾难恢复时间过长了。
