allegro17.2 gerber 步骤

标签：ram   5.5   ott   cte   默认   power   paste   界面   erb

1、Manufacture -> NC -> Drill Customization...

先点击 Auto generate symbols，出来对话框后点击 YES 。然后在Symbol Characters  上依次填入序号。点击OK

2  Manufacture -> NC -> Drill Legend...

全部选型默认，点击OK

3 Manufacture -> NC -> NC Drill

选择 NC Parameters

选择下图的三个参数

如果画图时单位为mm,则output units 要选择Metric  ；Format 要改为5.5

如果画图时单位为mil，则output units 要选择English  ；Format 要改为3.5，然后点击close。

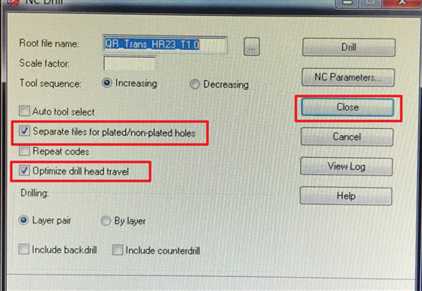

会返回到NC Drill界面，选择如下

点击CLOSE。

4 Manufacture -> Artwork -> General Parameters

5 各层添加的要素如下

1） BOTTOM

2） DRILL

3） PASTE_BOT

4） PASTE_TOP

5） SILKSCREEN_BOT

6） SILKSCREEN_TOP

7） SOLDER_BOT

8） SOLDER_TOP

9） TOP

10） GND

11） POWER

添加完成后，全选中，点击Create Artwork就生成了gerber文件，然后点击OK。
