开门见山，先来看下效果吧。

看到这么酷炫的效果图，不得不赞叹一下我们的设计师。然而，站在程序员的角度上看，除了酷炫之外更多的是复杂。但是，上面我们所看到的还只是最简单的一种形态而已。更加复杂的情况是当存在多个人脸的时候进行主次脸动画的切换，摄像头移动的时候动画的追踪，多个动画的之间的时序控制等问题，总之，UI展示加上各种业务逻辑使得这个动画变得异常复杂。今天我们要讲解的是剔除业务逻辑之外的单纯UI上的实现。

• 为什么是SurfaceView

选择一种方案的同时要给出为什么不选择另一种的理由是什么。没错，为什么这里不用自定义Vew来完成绘图呢？既然自定义View也可以实现一般的动画效果，为什么还要引入SurfaceView呢？可以把View理解为一个经过系统优化的，可以用来高效执行一些帧数比较低动画的对象，但是对于灵活性更高的动画来说，View并不是最好的选择。同时，对于普通的View它们都是在应用程序的主线程中进行绘制的，我们知道在Android系统上我们不能够在主线程做一些耗时的操作，否则会引起ANR。对于一些游戏画面，或者摄像头预览、视频播放来说，它们的UI都比较复杂，而且要求能够进行高效的绘制，因此，它们的UI就不适合在应用程序的主线程中进行绘制。这时候就必须要给那些需要复杂而高效UI的视图生成一个独立的绘图表面，以及使用一个独立的线程来绘制这些视图的UI，所以SurfaceView华丽登场了。

SurfaceView，它拥有独立的绘图表面，即它不与其宿主窗口共享同一个绘图表面。由于拥有独立的绘图表面，因此SurfaceView的UI就可以在一个独立的线程中进行绘制。又由于不会占用主线程资源，SurfaceView一方面可以实现复杂而高效的UI，另一方面又不会导致用户输入得不到及时响应。SurfaceView 一般与SurfaceHolder.Callback配合使用，需要重写以下三个方法：

@Override
public void surfaceCreated(SurfaceHolder holder) {
}
@Override
public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) {
}
@Override
public void surfaceDestroyed(SurfaceHolder holder) {
}

 我们可以通过SurfaceView的getHolder()函数可以获取SurfaceHolder对象，然后在子线程中通过 mHolder.lockCanvas()来获得 canvas，绘制完毕之后调用mHolder.unlockCanvasAndPost(canvas)来释放canvas，并把绘制的内容显示出来。

• 你所知道的ObjectAnimator

所谓属性动画：改变一切能改变的对象的属性值。ObjectAnimator内部的工作机制是通过寻找特定属性的get和set方法，然后通过方法不断地对值进行改变，从而实现动画效果的。ObjectAnimator提供了ofInt、ofFloat、ofObject等几个方法来对属性进行插值操作，这几个方法都是设置动画作用的元素、作用的属性、动画开始、结束、以及中间的任意个属性值。动画更新的过程中，会不断调用setPropName更新元素的属性，所以使用ObjectAnimator更新某个属性，必须得有setter方法。ObjectAnimator经常配合AnimatorSet进行使用：

if (null == mBCRotateAnimator1) {
    mBCRotateAnimator1 = ObjectAnimator.ofFloat(this, "bCRotate", 0f, 360f);
    mBCRotateAnimator1.setInterpolator(new LinearInterpolator());
    mBCRotateAnimator1.setDuration(866);
}
if (null == mBCRotateAnimator2) {
    mBCRotateAnimator2 = ObjectAnimator.ofFloat(this, "bCRotate", 360f, 720f);
    mBCRotateAnimator2.setInterpolator(new LinearInterpolator());
    mBCRotateAnimator2.setDuration(334);
}
if (null == mBCRotateAnimator3) {
    mBCRotateAnimator3 = ObjectAnimator.ofFloat(this, "bCRotate", 720f, 360f);
    mBCRotateAnimator3.setInterpolator(new LinearInterpolator());
    mBCRotateAnimator3.setDuration(12000);
    mBCRotateAnimator3.setRepeatCount(ValueAnimator.INFINITE);
}
if (null == mBCRotateAnimatorSet) {
    mBCRotateAnimatorSet = new AnimatorSet();
    ArrayList<Animator> animatorArrayList = new ArrayList<Animator>();
    animatorArrayList.add(mBCRotateAnimator1);
    animatorArrayList.add(mBCRotateAnimator2);
    animatorArrayList.add(mBCRotateAnimator3);
    mBCRotateAnimatorSet.playSequentially(animatorArrayList);
    mBCRotateAnimatorSet.setStartDelay(800);
}

• 实用又强大的三角函数

大家有没有注意到转圈动画里面有一对小三角形呢？再细心点你会发现，这是个正三角形，并且其中的一个顶点正对着大圆的圆心，然后随着大圆一起转动，有木有？标题也说了，这里所有的元素都是自绘的，所以这两个三角形它不是设计同学给的icon资源，而是在Canvas上面绘制出来的，那么这里问题就来了：

• 如何确定三角形所在的位置？（总不能把它画到圆外面去吧）

• 如何确定三角形三个顶点的位置？（总不能把它画歪了吧）

这里先抛一下数学思路，后面会进行更详细的讲解。

//绘制三角形/**
 * 数学问题：已知圆心(a, b),半径r,和角度m,求圆周上点的坐标？
 * 解：假设圆心的坐标为(a, b)，那么圆的方程是(x-a)^2＋(y-b)^2＝r^2
 * 根据方程可以求出圆上的各点坐标
 * 又已知角度m，则圆上点的坐标分别是(r*cos(m*Math.PI/180)+a, r*sin(m*Math.PI/180)+b)
 *
 * 拓展：已知正三角形中心点的坐标和其外接圆的半径，求其他三个顶点的坐标？
 * 解：可画出该三角形的外接圆，然后可把问题转化为求圆上三个点的坐标，又因为是正三角形，所以每个点的角度已知。解法同上。
 */

• 人脸识别动画完全解析

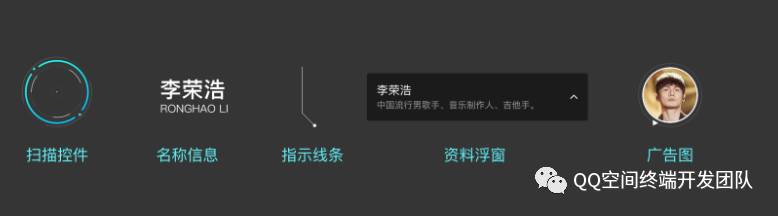

所有的动画元素可以分解为以下几种，这里我们主要讲解第一种——扫描控件，因为这个是难度最大的

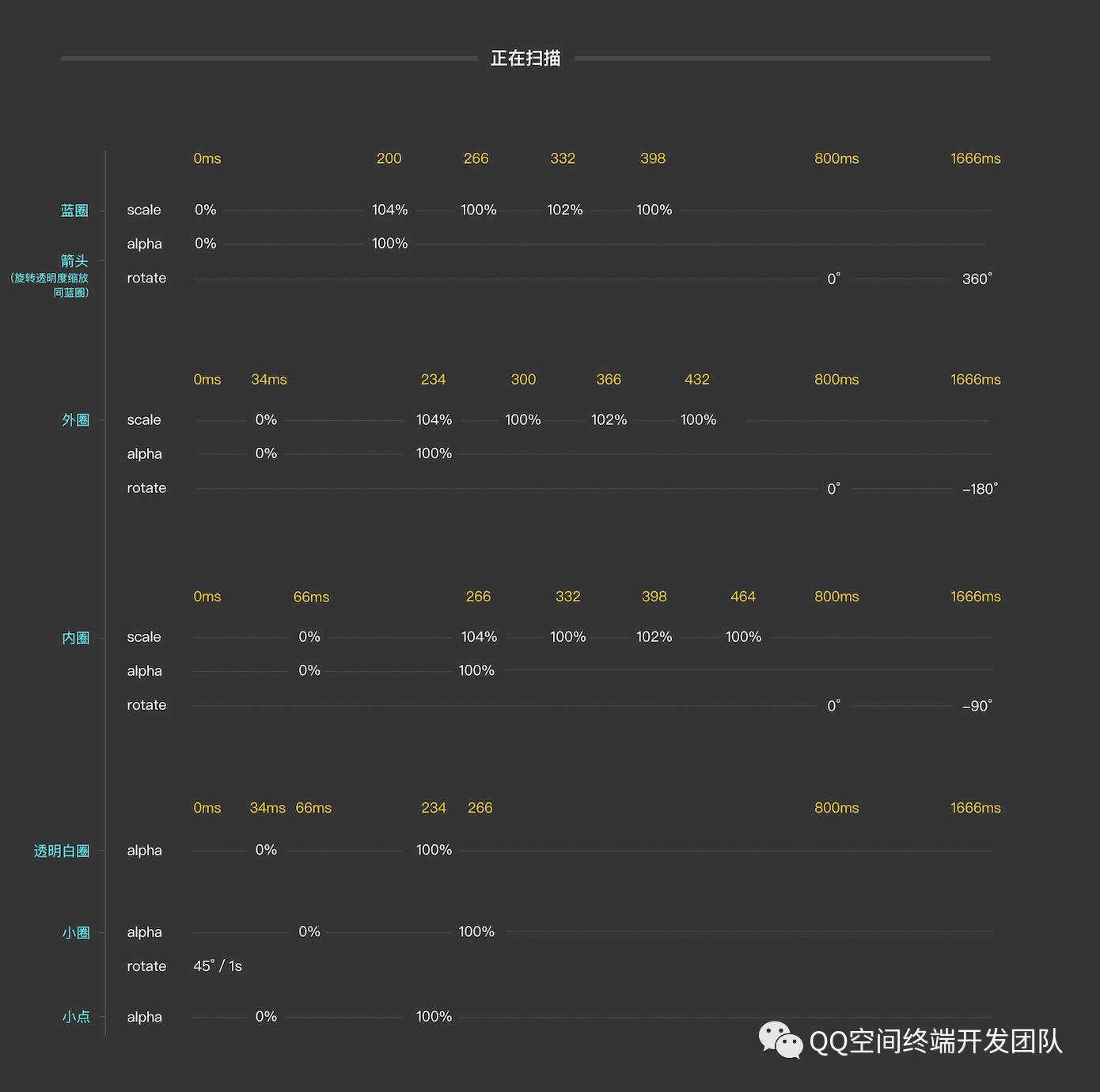

先来粗略看下扫描控件的设计稿（这还不是全部的，一共有好几张，看不清的同学可以放大来看）

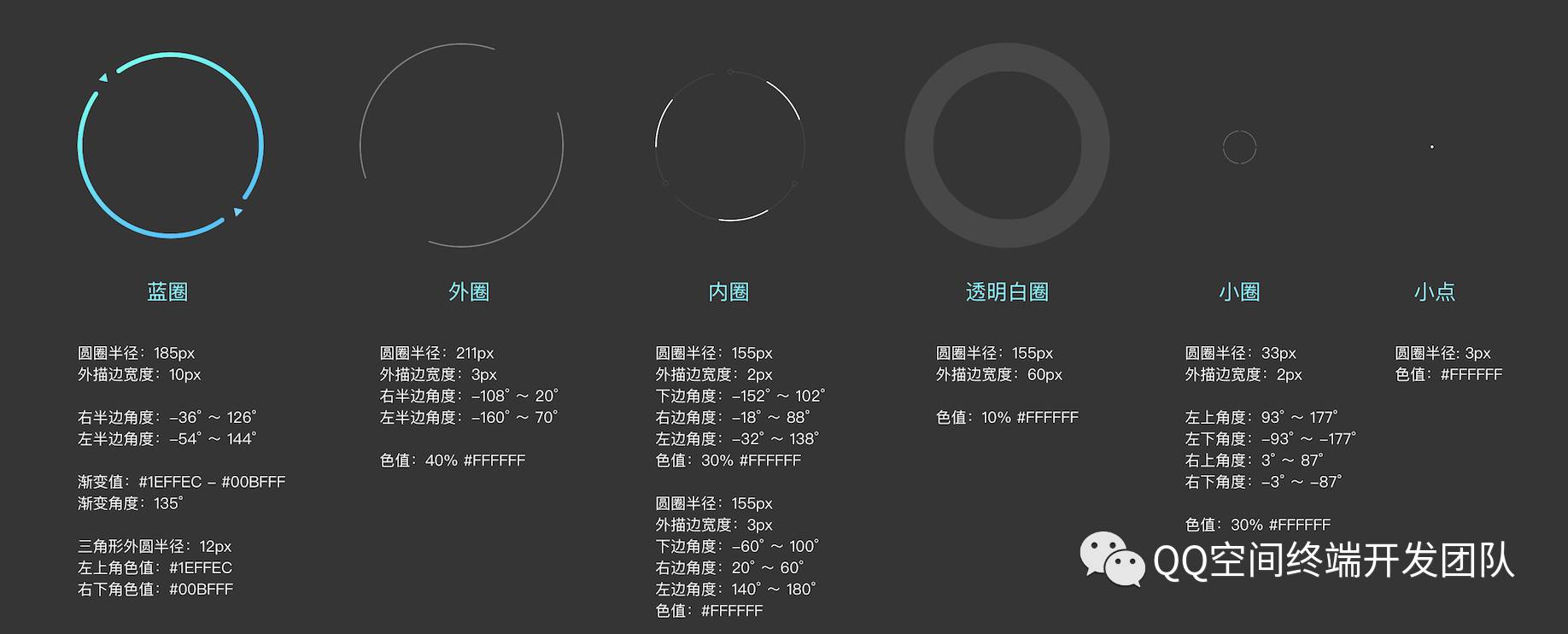

转圈动画是整个动画的核心，我们先来看下，其实它是分了好几层圆圈，圆弧，圆环，圆点，然后组合在一起根据各自不同的方向和速率进行转动，同时还伴随着alpha值的淡入淡出以及scale值的放大缩小，还有颜色的改变。so，几乎平时接触到的动画里所有能改变的元素都掺和了进来。（alpha，scale，rotate，color，shadow，speed，direction）

重点来分析下那个大蓝圈（暂且叫它为大蓝圈）：由两个半圆弧组成，颜色为渐变蓝(最后变为白色)，中间夹着对称的两个三角形，然后在不同的时间段里以不同的速率进行旋转和缩放。嘿嘿，画圆弧是件很简单的事情，调用canvas.drawArc()方法就可以了，圆弧的起始结束角度设计稿都有给了。这里的难点是在圆弧的不同部位绘制出渐变蓝色以及阴影效果。对于渐变颜色的填充，我们可以使用API提供的 来实现，参数填入圆心的坐标，颜色数组，颜色的比例。最后调用Paint.setShader()方法即可。

public SweepGradient(float cx, float cy, int colors[], float positions[]) {}

int[] colors = new int[]{Color.argb(255, 0x1E, 0xFF, 0xEC), Color.argb(255, 0x00, 0xBF, 0xFF)}; //蓝圈的渐变颜色float[] positions = new float[]{0f, 0.5f}; //渐变颜色占的位置Matrix matrix = new Matrix();
SweepGradient sweepGradient = new SweepGradient(scanningData.centerX, scanningData.centerY, colors, positions);
matrix.setRotate(scanningData.bCRightAngleStart+scanningData.bCRotate - 5, scanningData.centerX, scanningData.centerY);//这里居然需要减5°来矫正?sweepGradient.setLocalMatrix(matrix);
scanningData.mBCPaint.setShader(sweepGradient);

阴影效果可以调用API提供的 来实现，参数填入阴影半径以及Blur type。最后调用Paint.setMaskFilter()方法即可。

public BlurMaskFilter(float radius, Blur style) {}

现在来看下大蓝圈上的三角形如何绘制出来，我们只分析左上角那个，右下角那个处于对称位置。以顺时针X轴正方向为0°角，那么根据设计稿的初始状态，可计算出左上角三角形的初始角度是位于225°左右，右下角三角形的初始角度是45°左右。这里我们的最终目标是求出三角形三个顶点的坐标，然后用线条连起来使其成为一个三角形，但是根据这些条件我们直接计算三角形的顶点坐标是做不到的。现在我们来分解下：先根据三角函数求出三角形的中心坐标，然后又由于这个是正三角形，再根据三角函数求出各个顶点的坐标。

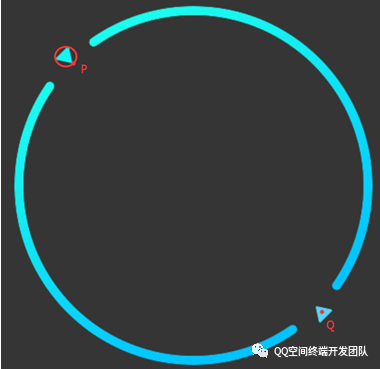

由于三角形是在圆周上，假设圆心(a, b)，半径r，和三角形所在的角度m，其实这几个变量都是知道的，圆心坐标(a,b)则是人脸的中心点，可以通过人脸识别后的矩形坐标返回，半径r则是设计稿给的初始半径，角度m就是刚刚我们计算出来的225°，那么根据三角函数可得该三角形的圆心坐标则是 x = r*cos(m*Math.PI/180)+a， y =  r*sin(m*Math.PI/180)+b。下一步计算三角形三个顶点的坐标。思路还是一样的：画出该三角形的外接圆，三角形的中心坐标即是外接圆的圆心，问题可转化为求外接圆上三个点的坐标，是不是又回到了上面的求解过程？是的。我们已知了这个外接圆的半径（设计稿给出），圆心坐标，现在要知道的是三角形三个顶点的角度，然后我们就可以分别算出它们的坐标了。我们知道这是个正三角形，而且其中一个顶点指向大圆圈的圆心，暂且把这个顶点命名为P。画出三角形的外接圆，即顶点P相对于外接圆的位置就是右下角那个三角形相对于大蓝圈的位置，因为这两个三角形是对称的，顶点是相对的。也就是说顶点P相对于外接圆的角度是45°。如图：

那么这样就好办了，第一个顶点的角度为45°，第二个顶点的角度为45°+120° = 165°，第三个顶点的坐标为165°+120°=285°，再次运用三角函数可求得三个顶点的坐标，然后调用Path.moveTo()，Path.lineTo()，Path.close()等方法把三角形的路径描述出来，最后调用Canvas.drawPath()把三角形绘制出来，三角形的绘制过程就到此结束了。

//绘制三角形/**
 * 数学问题：已知圆心(a, b),半径r,和角度m,求圆周上点的坐标？
 * 解：假设圆心的坐标为(a, b)，那么圆的方程是(x-a)^2＋(y-b)^2＝r^2
 * 根据方程可以求出圆上的各点坐标
 * 又已知角度m，则圆上点的坐标分别是(r*cos(m*Math.PI/180)+a, r*sin(m*Math.PI/180)+b)
 *
 * 拓展：已知正三角形中心点的坐标和其外接圆的半径，求其他三个顶点的坐标？
 * 解：可画出该三角形的外接圆，然后可把问题转化为求圆上三个点的坐标，又因为是正三角形，所以每个点的角度已知。解法同上。
 */
scanningData.bTLeftTopX = (float)((scanningData.bCRadius * scanningData.bCScale) * Math.cos((scanningData.bTLeftTopAngle + scanningData.bCRotate) * Math.PI / 180) + scanningData.centerX);
scanningData.bTLeftTopY = (float)((scanningData.bCRadius * scanningData.bCScale) * Math.sin((scanningData.bTLeftTopAngle + scanningData.bCRotate) * Math.PI / 180) + scanningData.centerY);
float tempAngle1 = scanningData.bTRightBottomAngle + scanningData.bCRotate; //取对称的角度，因为这是在三角形小圆里面的角度，不是大圆的角度
float tempAngle2 = tempAngle1 + 120f; //正三角形，所以加120°
float tempAngle3 = tempAngle2 + 120f;
if (tempAngle1 >= 360) {
    tempAngle1 = tempAngle1 - 360;}
if (tempAngle2 >= 360) {
    tempAngle2 = tempAngle2 - 360;}
if (tempAngle3 >= 360) {
    tempAngle3 = tempAngle3 - 360;}
//问题转化,求三角形三个顶点的坐标(看上面的数学解析)
float vertex1_x = (float) (scanningData.bTRadius * scanningData.bCScale * Math.cos(tempAngle1 * Math.PI / 180) + scanningData.bTLeftTopX);
float vertex1_y = (float) (scanningData.bTRadius * scanningData.bCScale * Math.sin(tempAngle1 * Math.PI / 180) + scanningData.bTLeftTopY);
float vertex2_x = (float) (scanningData.bTRadius * scanningData.bCScale * Math.cos(tempAngle2 * Math.PI / 180) + scanningData.bTLeftTopX);
float vertex2_y = (float) (scanningData.bTRadius * scanningData.bCScale * Math.sin(tempAngle2 * Math.PI / 180) + scanningData.bTLeftTopY);
float vertex3_x = (float) (scanningData.bTRadius * scanningData.bCScale * Math.cos(tempAngle3 * Math.PI / 180) + scanningData.bTLeftTopX);
float vertex3_y = (float) (scanningData.bTRadius * scanningData.bCScale * Math.sin(tempAngle3 * Math.PI / 180) + scanningData.bTLeftTopY);
Path path = new Path();
path.moveTo(vertex1_x, vertex1_y);
path.lineTo(vertex2_x, vertex2_y);
path.lineTo(vertex3_x, vertex3_y);
path.close();
scanningData.mBTPaint.setColor(scanningData.bTLeftTopColor);
scanningData.mBTPaint.setAlpha((int) (scanningData.bTAlpha * 255));
canvas.drawPath(path, scanningData.mBTPaint);

 好了，最难的一块绘制完了，其他的外圈，内圈，透明圈等等也都问题不大了。嗯，接下来，我们应该让它动起来。为了让动画旋转起来，我们可以用一个变量rotate运用到ObjectAnimator上面，然后在绘制的时候加上rotate的变化值即可。scale，alpha，等等都一样，需要在绘制的时候把这些值给加上去。

if (null == mBCScaleAnimator1) {
    mBCScaleAnimator1 = ObjectAnimator.ofFloat(this, "bCScale", 0f, 1.04f);
    mBCScaleAnimator1.setInterpolator(new LinearInterpolator());
    mBCScaleAnimator1.setDuration(200);
}
if (null == mBCScaleAnimator2) {
    mBCScaleAnimator2 = ObjectAnimator.ofFloat(this, "bCScale", 1.04f, 1f);
    mBCScaleAnimator2.setInterpolator(new LinearInterpolator());
    mBCScaleAnimator2.setDuration(66);
}
if (null == mBCScaleAnimator3) {
    mBCScaleAnimator3 = ObjectAnimator.ofFloat(this, "bCScale", 1f, 1.02f);
    mBCScaleAnimator3.setInterpolator(new LinearInterpolator());
    mBCScaleAnimator3.setDuration(66);
}

scanningData.bTRadius * scanningData.bCScale * Math.cos(tempAngle1 * Math.PI / 180)
scanningData.bTRadius * scanningData.bCScale * Math.sin(tempAngle1 * Math.PI / 180)
scanningData.bTRadius * scanningData.bCScale * Math.cos(tempAngle2 * Math.PI / 180)
scanningData.bTRadius * scanningData.bCScale * Math.sin(tempAngle2 * Math.PI / 180)
scanningData.bTRadius * scanningData.bCScale * Math.cos(tempAngle3 * Math.PI / 180)
scanningData.bTRadius * scanningData.bCScale * Math.sin(tempAngle3 * Math.PI / 180)

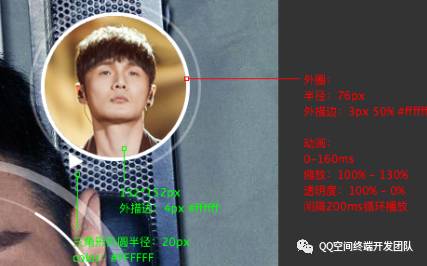

人物名称的绘制以及指示线条以及下面的资料浮窗就不说了，调用Canvas.drawLine()，Canvas.drawText()，Canvas.drawCircle()等等就可以实现（其实线条的位置以及角度也需要运用三角函数进行计算），下面简单分析下右边小图片的波纹效果。

其实这里又有一个需要自绘的三角形，有没有感觉到崩溃？没关系，还是按照我们上面的套路，改变下初始角度就可以了，算法在手，三角形我有！其实波纹效果的绘制也比较简单，调用Canvas.drawCircle()，然后通过ObjectAnimator不断地去改变圆圈的alpha值和scale值，从而达到波纹的效果。见如下代码

if (null == mFPOutCircleAlphaAnimator) {
    mFPOutCircleAlphaAnimator = ObjectAnimator.ofFloat(this, "fPOutCircleAlpha", 1f, 0f, 0f);
    mFPOutCircleAlphaAnimator.setInterpolator(new LinearInterpolator());
    mFPOutCircleAlphaAnimator.setDuration(1500);
    mFPOutCircleAlphaAnimator.setRepeatCount(ValueAnimator.INFINITE);
}
if (null == mFPOutCircleAlphaAnimatorSet) {
    mFPOutCircleAlphaAnimatorSet = new AnimatorSet();
    mFPOutCircleAlphaAnimatorSet.play(mFPOutCircleAlphaAnimator);
    mFPOutCircleAlphaAnimatorSet.setStartDelay(2200);
}
if (null == mFPOutCircleScaleAnimator) {
     mFPOutCircleScaleAnimator = ObjectAnimator.ofFloat(this, "fPOutCircleScale", 1f, 1.3f, 1.3f);
     mFPOutCircleScaleAnimator.setInterpolator(new LinearInterpolator());
     mFPOutCircleScaleAnimator.setRepeatCount(ValueAnimator.INFINITE);
     mFPOutCircleScaleAnimator.setDuration(1500);
}
if (null == mFPOutCircleScaleAnimatorSet) {
      mFPOutCircleScaleAnimatorSet = new AnimatorSet();
      mFPOutCircleScaleAnimatorSet.play(mFPOutCircleScaleAnimator);
      mFPOutCircleScaleAnimatorSet.setStartDelay(2200);
}

scanningData.mFPOutCirclePaint.setAlpha((int)(scanningData.fPOutCircleAlpha * 255 * 0.5));
canvas.drawCircle(scanningData.fPCenterX, scanningData.fPCenterY, scanningData.fPOutCircleRadius * scanningData.fPOutCircleScale, scanningData.mFPOutCirclePaint);

到此，整个动画绘制完毕。
