一.磁盘结构与参数

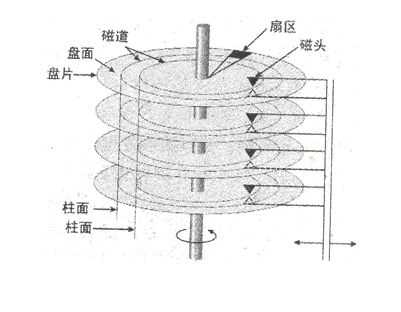

　　1.磁盘结构

　　　　1）磁道：

• • • 磁盘上的一组同心圆
    • 磁盘上的数据都是存放在磁道上的
    • 其宽度和磁头宽度相同
    • 为减少磁道和磁道之间的干扰，之间要保持一定的间隔

　　　　2）道密度

• • • 沿磁盘半径的方向单位长度内磁道的数目简称为道密度，简称为TPI(每一英寸/道)，实际计算中，也有以毫米为单位 。
    • 称最外层为0道，由外向内递增

　　　   3）位密度

• • • 沿磁道方向单位长度内存储的二进制的信息的个数成为位密度（每毫米/位）　　　　　　
    • 为了简化电路的设计。每个磁道存储的位数都是相同的，但是由于磁道半径的变化，所以磁盘的位密度也是由外向内逐步增加的，密度也就越来越大

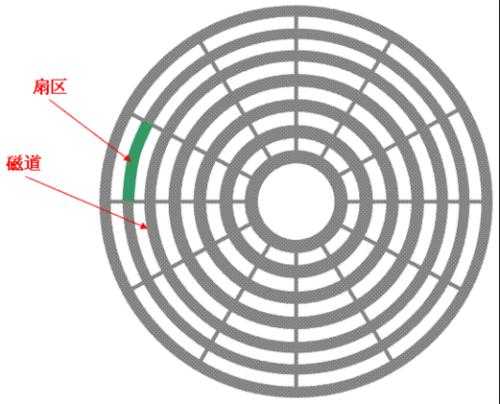

　　　　4）扇区

• • • 磁盘传输的数据是以块，或者说以记录为单位，因此，磁盘上的数据以块的方式进行存放，而这些块通常称为扇区。　　
    • 每个磁道所包括的扇区不等，一般是10~100个扇区，为避免干扰，扇区之间也留有空隙。

　　　　5）柱面

• • • 柱面的概念，柱面是若干个记录面组成的磁盘组
    • 所有盘面上相同位置的磁道就称为一个柱面，具有N个磁盘记录面的磁盘，每个柱面就有N个磁道，若每个磁盘记录面有N个磁道，那么这个磁盘组就有N个柱面。

　　2.磁盘调度算法

　　　　1）总磁道数：

• • • • m:磁盘的记录面数
      • TPI:磁盘的道密度
      • de:最外圈的直径
      • di:最内圈的直径　　　　　　　　　　　　　　

　　　　2）非格式化容量

• • • • w:位密度（每毫米的位数）
      • d:最内圈的直径
      • m:磁盘记录的面数
      • n:每一面的磁道数

　　　　3）磁盘格式化容量

• • • • 能够实际存储有用信息的总量
      • 格式化容量=磁盘存储容量
      • s：每一个磁道的扇区数　
      • b:每个扇区所存储的字节数
