在对设计的芯片进行测试时，经常要用到FPGA，可是里面的仿真工具却不如Modelsim那么好用，且在规模比较大时，ISE在仿真时，软件经常会报告内存限制的问题，此时一般会切换到Modelsim软件中去做仿真，这样便不会出现内存限制的问题，且仿真器也更加好用。
下面以综合后仿真为例，讲一下如何用ModelSim对Xilinx ISE综合后产生的网表进行仿真。
在用Xilinx ISE综合后，如果想用Modelsim对它综合后产生的网表进行综合后仿真，总共需要3个*.v文件。一个是testbench文件，一个是ISE生成的xxx_ synthesis.v，另一个是glbl.v文件（这个文件在Xilinx安装目录:ISE\verilog\src下）。
步骤如下：
假设顶层设计名为main_1，双击Syntiesize - XST下的Generate Post-Synthesis Simulation Model，则在ISE项目目录内的./netgen目录里面会产生synthesis文件夹，生成main_1_synthesis.v文件以及main_1_synthesis.nlf文件。

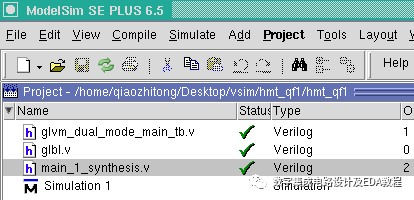

在ModelSim项目中加入main_1_synthesis.v、testbench.v、Xilinx ISE安装目录/opt/Xilinx/ISE_DS/ISE/verilog/scr/目录内的glbl.v（必须加上glbl.v文件，否则会报下面Q1所示的glbl问题）。
然后在仿真中加入Xilinx编译的几个库文件（见文章Xilinx ISE如何调用Modelsim进行联合仿真），把testbench.v和glbl.v同时选中后进行仿真（必须都选上，否则仿真会报错）

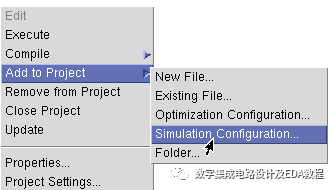

仿真设置以下面的方式加入：
在Simulation中加入Xilinx ISE中编译的库文件（编译库的方法见Xilinx ISE如何调用Modelsim进行联合仿真）：

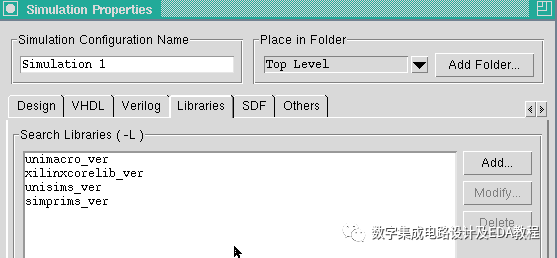

点击Libraries，点击Add添加：

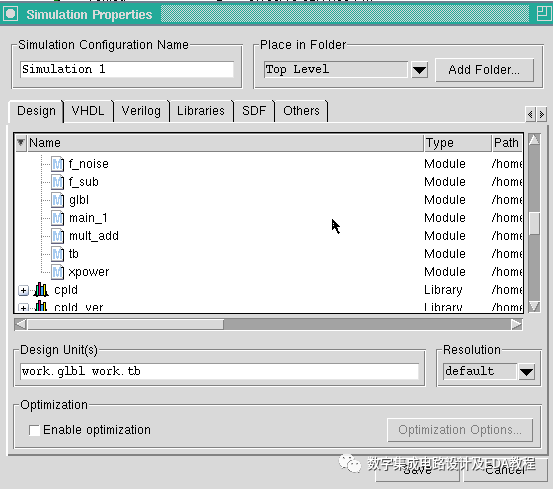

在Design下找到work库，在里面选中测试平台文件和glbl.v，则在Design Unit(s)中会出现work.glbl和work.tb。同时要在Optimization下取消勾选Enable optimization，否则有些信号可能会被仿真器优化掉。如下图所示：
之后双击Simulation 1即可开始仿真。
同样，在执行Implement Design下面的Translate以及其下面的Generate Post-Translate Simulation Model后，在netgen目录下会生成Translate文件夹，里面有main_1_translate.v文件。同样的方法可以进行翻译/转化后仿真。
Q1："ERROR: ../<project>/<module.v>: Unresolved reference to ‘glbl‘ in ‘glbl.GSR‘"
A1：在仿真工程中添加glbl.v文件（一般在~/ise/verilog/src/glbl.v，同理Quartus）,把testbench.v和glbl.v同时选中后进行仿真，即vsim -t 1ps -L unisims_ver work.glbl work.tb。
