一、拓扑图

二、组网需求

1.      如上图所示，Switch_1和Switch_2分别下挂VLAN10的二层网络，Switch_1和Switch_2之间通过三层网络互通，三层网络采用OSPF协议。

2.      要求两个二层网络的PC实现二层隔离三层互通

三、配置思路

采用如下的思路配置通过VLANIF接口跨越三层网络通信：

1.配置接口所属的VLAN，允许VLAN通过当前接口。

2.配置VLANIF接口的IP地址，实现三层互通。

3.配置OSPF基本功能，实现路由互通。

2、二层交换设备VLAN配置

（1）LSW3配置

在二层交换设备LSW3上创建VLAN

[LSW3]vlan 10

将LSW3交换机E0/0/1接口配置为access模式并加入VLAN

[LSW3-Ethernet0/0/1]port link-type access

[LSW3-Ethernet0/0/1]port default vlan 10

将LSW3交换机E0/0/2接口配置为trunk模式并允许所有VLAN通过

[LSW3-Ethernet0/0/2]port link-type trunk

[LSW3-Ethernet0/0/2]port trunk allow-pass vlan all

（2）LSW4配置

在二层交换设备LSW3上创建VLAN

[LSW4]vlan 10

将LSW3交换机E0/0/1接口配置为access模式并加入VLAN

[LSW4-Ethernet0/0/1]port link-type access

[LSW4-Ethernet0/0/1]port default vlan 10

将LSW3交换机E0/0/2接口配置为trunk模式并允许所有VLAN通过

[LSW4-Ethernet0/0/2]port link-type trunk

[LSW4-Ethernet0/0/2]port trunk allow-pass vlan all

3、三层交换设备VLAN配置

（1）LSW1配置

创建VLAN并为VLAN 配置IP地址

[LSW1]vlan batch 10 20

[LSW1-Vlanif10]ip address 192.168.1.254 24

[LSW1-Vlanif20]ip address 192.168.3.1 24

将LSW1交换机G0/0/1接口配置为trunk模式并允许所有VLAN

[LSW1-GigabitEthernet0/0/1]port link-type trunk

[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

将LSW1交换机G0/0/2接口配置为trunk模式并允许所有VLAN

[LSW1-GigabitEthernet0/0/2]port link-type trunk

[LSW1-GigabitEthernet0/0/2]port trunk allow-pass vlan all

（2）LSW2配置

创建VLAN并为VLAN 配置IP地址

[LSW2]vlan batch 10 20

[LSW2-Vlanif10]ip address 192.168.2.254 24

[LSW2-Vlanif20]ip address 192.168.3.2 24

将LSW2交换机G0/0/1接口配置为trunk模式并允许所有VLAN

[LSW2-GigabitEthernet0/0/1]port link-type trunk

[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

将LSW2交换机G0/0/2接口配置为trunk模式并允许所有VLAN

[LSW2-GigabitEthernet0/0/2]port link-type trunk

[LSW2-GigabitEthernet0/0/2]port trunk allow-pass vlan all

4、三层交换设备OSPF配置

（1）LSW1配置

创建OSPF

[LSW1]ospf 10

进入划分区域

[LSW1-ospf-10]area 10

创建路由

[LSW1-ospf-10-area-0.0.0.10]network 192.168.1.0 0.0.0.255

[LSW1-ospf-10-area-0.0.0.10]network 192.168.3.0 0.0.0.255

（2）LSW2配置

创建OSPF

[LSW2]ospf 10

进入划分区域

[LSW1-ospf-10]area 10

创建路由

[LSW1-ospf-10-area-0.0.0.10]network 192.168.2.0 0.0.0.255

[LSW1-ospf-10-area-0.0.0.10]network 192.168.3.0 0.0.0.255

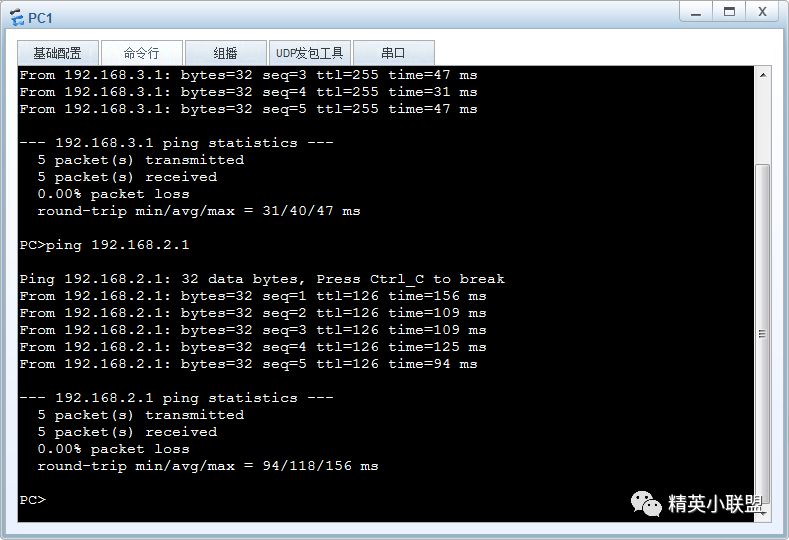

5、验证，测试
