视音频数据处理入门：FLV封装格式解析

时间：2018-03-29 16:41:50      阅读：241      评论：0      收藏：0      [点我收藏+]

标签：title   h.264   isp   单元   协议   audio   stream   unknown   file

=====================================================

视音频数据处理入门系列文章：

视音频数据处理入门：RGB、YUV像素数据处理

视音频数据处理入门：PCM音频采样数据处理

视音频数据处理入门：H.264视频码流解析

视音频数据处理入门：AAC音频码流解析

视音频数据处理入门：FLV封装格式解析

视音频数据处理入门：UDP-RTP协议解析

=====================================================

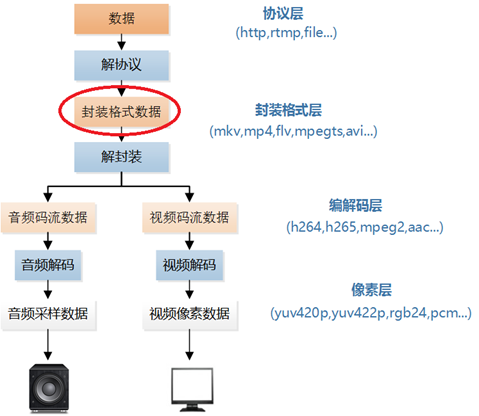

前两篇文章介绍了音频码流处理程序和视频码流处理程序，本文介绍将他们打包到一起后的数据——封装格式数据的处理程序。封装格式数据在视频播放器中的位置如下所示。

技术分享图片

本文中的程序是一个FLV封装格式解析程序。该程序可以从FLV中分析得到它的基本单元Tag，并且可以简单解析Tag首部的字段。通过修改该程序可以实现不同的FLV格式数据处理功能。

原理

FLV封装格式是由一个FLV Header文件头和一个一个的Tag组成的。Tag中包含了音频数据以及视频数据。FLV的结构如下图所示。

技术分享图片

有关FLV的格式本文不再做记录。可以参考文章《视音频编解码学习工程：FLV封装格式分析器》。本文的程序实现了FLV中的FLV Header和Tag的解析，并可以分离出其中的音频流。

代码

整个程序位于simplest_flv_parser()函数中，如下所示。

[cpp] view plain copy

  1. /**
  2.  * 最简单的视音频数据处理示例
  3.  * Simplest MediaData Test
  4.  *
  5.  * 雷霄骅 Lei Xiaohua
  6.  * leixiaohua1020@126.com
  7.  * 中国传媒大学/数字电视技术
  8.  * Communication University of China / Digital TV Technology
  9.  * http://blog.csdn.net/leixiaohua1020
  10.  *
  11.  * 本项目包含如下几种视音频测试示例：
  12.  *  (1)像素数据处理程序。包含RGB和YUV像素格式处理的函数。
  13.  *  (2)音频采样数据处理程序。包含PCM音频采样格式处理的函数。
  14.  *  (3)H.264码流分析程序。可以分离并解析NALU。
  15.  *  (4)AAC码流分析程序。可以分离并解析ADTS帧。
  16.  *  (5)FLV封装格式分析程序。可以将FLV中的MP3音频码流分离出来。
  17.  *  (6)UDP-RTP协议分析程序。可以将分析UDP/RTP/MPEG-TS数据包。
  18.  *
  19.  * This project contains following samples to handling multimedia data:
  20.  *  (1) Video pixel data handling program. It contains several examples to handle RGB and YUV data.
  21.  *  (2) Audio sample data handling program. It contains several examples to handle PCM data.
  22.  *  (3) H.264 stream analysis program. It can parse H.264 bitstream and analysis NALU of stream.
  23.  *  (4) AAC stream analysis program. It can parse AAC bitstream and analysis ADTS frame of stream.
  24.  *  (5) FLV format analysis program. It can analysis FLV file and extract MP3 audio stream.
  25.  *  (6) UDP-RTP protocol analysis program. It can analysis UDP/RTP/MPEG-TS Packet.
  26.  *
  27.  */
  28. #include <stdio.h>
  29. #include <stdlib.h>
  30. #include <string.h>
  31.
  32. //Important!
  33. #pragma pack(1)
  34.
  35.
  36. #define TAG_TYPE_SCRIPT 18
  37. #define TAG_TYPE_AUDIO  8
  38. #define TAG_TYPE_VIDEO  9
  39.
  40. typedef unsigned char byte;
  41. typedef unsigned int uint;
  42.
  43. typedef struct {
  44.     byte Signature[3];
  45.     byte Version;
  46.     byte Flags;
  47.     uint DataOffset;
  48. } FLV_HEADER;
  49.
  50. typedef struct {
  51.     byte TagType;
  52.     byte DataSize[3];
  53.     byte Timestamp[3];
  54.     uint Reserved;
  55. } TAG_HEADER;
  56.
  57.
  58. //reverse_bytes - turn a BigEndian byte array into a LittleEndian integer
  59. uint reverse_bytes(byte *p, char c) {
  60.     int r = 0;
  61.     int i;
  62.     for (i=0; i<c; i++)
  63.         r |= ( *(p+i) << (((c-1)*8)-8*i));
  64.     return r;
  65. }
  66.
  67. /**
  68.  * Analysis FLV file
  69.  * @param url    Location of input FLV file.
  70.  */
  71.
  72. int simplest_flv_parser(char *url){
  73.
  74.     //whether output audio/video stream
  75.     int output_a=1;
  76.     int output_v=1;
  77.     //-------------
  78.     FILE *ifh=NULL,*vfh=NULL, *afh = NULL;
  79.
  80.     //FILE *myout=fopen("output_log.txt","wb+");
  81.     FILE *myout=stdout;
  82.
  83.     FLV_HEADER flv;
  84.     TAG_HEADER tagheader;
  85.     uint previoustagsize, previoustagsize_z=0;
  86.     uint ts=0, ts_new=0;
  87.
  88.     ifh = fopen(url, "rb+");
  89.     if ( ifh== NULL) {
  90.         printf("Failed to open files!");
  91.         return -1;
  92.     }
  93.
  94.     //FLV file header
  95.     fread((char *)&flv,1,sizeof(FLV_HEADER),ifh);
  96.
  97.     fprintf(myout,"============== FLV Header ==============\n");
  98.     fprintf(myout,"Signature:  0x %c %c %c\n",flv.Signature[0],flv.Signature[1],flv.Signature[2]);
  99.     fprintf(myout,"Version:    0x %X\n",flv.Version);
  100.     fprintf(myout,"Flags  :    0x %X\n",flv.Flags);
  101.     fprintf(myout,"HeaderSize: 0x %X\n",reverse_bytes((byte *)&flv.DataOffset, sizeof(flv.DataOffset)));
  102.     fprintf(myout,"========================================\n");
  103.
  104.     //move the file pointer to the end of the header
  105.     fseek(ifh, reverse_bytes((byte *)&flv.DataOffset, sizeof(flv.DataOffset)), SEEK_SET);
  106.
  107.     //process each tag
  108.     do {
  109.
  110.         previoustagsize = _getw(ifh);
  111.
  112.         fread((void *)&tagheader,sizeof(TAG_HEADER),1,ifh);
  113.
  114.         //int temp_datasize1=reverse_bytes((byte *)&tagheader.DataSize, sizeof(tagheader.DataSize));
  115.         int tagheader_datasize=tagheader.DataSize[0]*65536+tagheader.DataSize[1]*256+tagheader.DataSize[2];
  116.         int tagheader_timestamp=tagheader.Timestamp[0]*65536+tagheader.Timestamp[1]*256+tagheader.Timestamp[2];
  117.
  118.         char tagtype_str[10];
  119.         switch(tagheader.TagType){
  120.         case TAG_TYPE_AUDIO:sprintf(tagtype_str,"AUDIO");break;
  121.         case TAG_TYPE_VIDEO:sprintf(tagtype_str,"VIDEO");break;
  122.         case TAG_TYPE_SCRIPT:sprintf(tagtype_str,"SCRIPT");break;
  123.         default:sprintf(tagtype_str,"UNKNOWN");break;
  124.         }
  125.         fprintf(myout,"[%6s] %6d %6d |",tagtype_str,tagheader_datasize,tagheader_timestamp);
  126.
  127.         //if we are not past the end of file, process the tag
  128.         if (feof(ifh)) {
  129.             break;
  130.         }
  131.
  132.         //process tag by type
  133.         switch (tagheader.TagType) {
  134.
  135.         case TAG_TYPE_AUDIO:{
  136.             char audiotag_str[100]={0};
  137.             strcat(audiotag_str,"| ");
  138.             char tagdata_first_byte;
  139.             tagdata_first_byte=fgetc(ifh);
  140.             int x=tagdata_first_byte&0xF0;
  141.             x=x>>4;
  142.             switch (x)
  143.             {
  144.             case 0:strcat(audiotag_str,"Linear PCM, platform endian");break;
  145.             case 1:strcat(audiotag_str,"ADPCM");break;
  146.             case 2:strcat(audiotag_str,"MP3");break;
  147.             case 3:strcat(audiotag_str,"Linear PCM, little endian");break;
  148.             case 4:strcat(audiotag_str,"Nellymoser 16-kHz mono");break;
  149.             case 5:strcat(audiotag_str,"Nellymoser 8-kHz mono");break;
  150.             case 6:strcat(audiotag_str,"Nellymoser");break;
  151.             case 7:strcat(audiotag_str,"G.711 A-law logarithmic PCM");break;
  152.             case 8:strcat(audiotag_str,"G.711 mu-law logarithmic PCM");break;
  153.             case 9:strcat(audiotag_str,"reserved");break;
  154.             case 10:strcat(audiotag_str,"AAC");break;
  155.             case 11:strcat(audiotag_str,"Speex");break;
  156.             case 14:strcat(audiotag_str,"MP3 8-Khz");break;
  157.             case 15:strcat(audiotag_str,"Device-specific sound");break;
  158.             default:strcat(audiotag_str,"UNKNOWN");break;
  159.             }
  160.             strcat(audiotag_str,"| ");
  161.             x=tagdata_first_byte&0x0C;
  162.             x=x>>2;
  163.             switch (x)
  164.             {
  165.             case 0:strcat(audiotag_str,"5.5-kHz");break;
  166.             case 1:strcat(audiotag_str,"1-kHz");break;
  167.             case 2:strcat(audiotag_str,"22-kHz");break;
  168.             case 3:strcat(audiotag_str,"44-kHz");break;
  169.             default:strcat(audiotag_str,"UNKNOWN");break;
  170.             }
  171.             strcat(audiotag_str,"| ");
  172.             x=tagdata_first_byte&0x02;
  173.             x=x>>1;
  174.             switch (x)
  175.             {
  176.             case 0:strcat(audiotag_str,"8Bit");break;
  177.             case 1:strcat(audiotag_str,"16Bit");break;
  178.             default:strcat(audiotag_str,"UNKNOWN");break;
  179.             }
  180.             strcat(audiotag_str,"| ");
  181.             x=tagdata_first_byte&0x01;
  182.             switch (x)
  183.             {
  184.             case 0:strcat(audiotag_str,"Mono");break;
  185.             case 1:strcat(audiotag_str,"Stereo");break;
  186.             default:strcat(audiotag_str,"UNKNOWN");break;
  187.             }
  188.             fprintf(myout,"%s",audiotag_str);
  189.
  190.             //if the output file hasn‘t been opened, open it.
  191.             if(output_a!=0&&afh == NULL){
  192.                 afh = fopen("output.mp3", "wb");
  193.             }
  194.
  195.             //TagData - First Byte Data
  196.             int data_size=reverse_bytes((byte *)&tagheader.DataSize, sizeof(tagheader.DataSize))-1;
  197.             if(output_a!=0){
  198.                 //TagData+1
  199.                 for (int i=0; i<data_size; i++)
  200.                     fputc(fgetc(ifh),afh);
  201.
  202.             }else{
  203.                 for (int i=0; i<data_size; i++)
  204.                     fgetc(ifh);
  205.             }
  206.             break;
  207.         }
  208.         case TAG_TYPE_VIDEO:{
  209.             char videotag_str[100]={0};
  210.             strcat(videotag_str,"| ");
  211.             char tagdata_first_byte;
  212.             tagdata_first_byte=fgetc(ifh);
  213.             int x=tagdata_first_byte&0xF0;
  214.             x=x>>4;
  215.             switch (x)
  216.             {
  217.             case 1:strcat(videotag_str,"key frame  ");break;
  218.             case 2:strcat(videotag_str,"inter frame");break;
  219.             case 3:strcat(videotag_str,"disposable inter frame");break;
  220.             case 4:strcat(videotag_str,"generated keyframe");break;
  221.             case 5:strcat(videotag_str,"video info/command frame");break;
  222.             default:strcat(videotag_str,"UNKNOWN");break;
  223.             }
  224.             strcat(videotag_str,"| ");
  225.             x=tagdata_first_byte&0x0F;
  226.             switch (x)
  227.             {
  228.             case 1:strcat(videotag_str,"JPEG (currently unused)");break;
  229.             case 2:strcat(videotag_str,"Sorenson H.263");break;
  230.             case 3:strcat(videotag_str,"Screen video");break;
  231.             case 4:strcat(videotag_str,"On2 VP6");break;
  232.             case 5:strcat(videotag_str,"On2 VP6 with alpha channel");break;
  233.             case 6:strcat(videotag_str,"Screen video version 2");break;
  234.             case 7:strcat(videotag_str,"AVC");break;
  235.             default:strcat(videotag_str,"UNKNOWN");break;
  236.             }
  237.             fprintf(myout,"%s",videotag_str);
  238.
  239.             fseek(ifh, -1, SEEK_CUR);
  240.             //if the output file hasn‘t been opened, open it.
  241.             if (vfh == NULL&&output_v!=0) {
  242.                 //write the flv header (reuse the original file‘s hdr) and first previoustagsize
  243.                     vfh = fopen("output.flv", "wb");
  244.                     fwrite((char *)&flv,1, sizeof(flv),vfh);
  245.                     fwrite((char *)&previoustagsize_z,1,sizeof(previoustagsize_z),vfh);
  246.             }
  247. #if 0
  248.             //Change Timestamp
  249.             //Get Timestamp
  250.             ts = reverse_bytes((byte *)&tagheader.Timestamp, sizeof(tagheader.Timestamp));
  251.             ts=ts*2;
  252.             //Writeback Timestamp
  253.             ts_new = reverse_bytes((byte *)&ts, sizeof(ts));
  254.             memcpy(&tagheader.Timestamp, ((char *)&ts_new) + 1, sizeof(tagheader.Timestamp));
  255. #endif
  256.
  257.
  258.             //TagData + Previous Tag Size
  259.             int data_size=reverse_bytes((byte *)&tagheader.DataSize, sizeof(tagheader.DataSize))+4;
  260.             if(output_v!=0){
  261.                 //TagHeader
  262.                 fwrite((char *)&tagheader,1, sizeof(tagheader),vfh);
  263.                 //TagData
  264.                 for (int i=0; i<data_size; i++)
  265.                     fputc(fgetc(ifh),vfh);
  266.             }else{
  267.                 for (int i=0; i<data_size; i++)
  268.                     fgetc(ifh);
  269.             }
  270.             //rewind 4 bytes, because we need to read the previoustagsize again for the loop‘s sake
  271.             fseek(ifh, -4, SEEK_CUR);
  272.
  273.             break;
  274.             }
  275.         default:
  276.
  277.             //skip the data of this tag
  278.             fseek(ifh, reverse_bytes((byte *)&tagheader.DataSize, sizeof(tagheader.DataSize)), SEEK_CUR);
  279.         }
  280.
  281.         fprintf(myout,"\n");
  282.
  283.     } while (!feof(ifh));
  284.
  285.
  286.     _fcloseall();
  287.
  288.     return 0;
  289. }


上文中的函数调用方法如下所示。

[cpp] view plain copy

  1. simplest_flv_parser("cuc_ieschool.flv");



结果

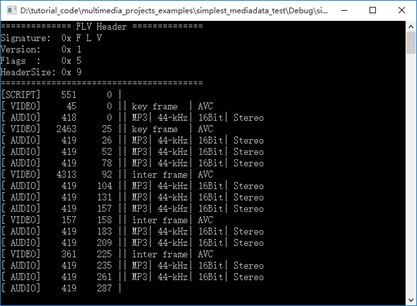

本程序的输入为一个FLV的文件路径，输出为FLV的统计数据，如下图所示。

技术分享图片

此外本程序还可以分离FLV中的视频码流和音频码流。需要注意的是本程序并不能分离一些特定类型的音频（例如AAC）和视频，这一工作有待以后有时间再完成。



下载



Simplest mediadata test



项目主页

SourceForge：https://sourceforge.net/projects/simplest-mediadata-test/

Github：https://github.com/leixiaohua1020/simplest_mediadata_test

开源中国：http://git.oschina.net/leixiaohua1020/simplest_mediadata_test


CSDN下载地址：http://download.csdn.net/detail/leixiaohua1020/9422409


本项目包含如下几种视音频数据解析示例：
 (1)像素数据处理程序。包含RGB和YUV像素格式处理的函数。
 (2)音频采样数据处理程序。包含PCM音频采样格式处理的函数。
 (3)H.264码流分析程序。可以分离并解析NALU。
 (4)AAC码流分析程序。可以分离并解析ADTS帧。
 (5)FLV封装格式分析程序。可以将FLV中的MP3音频码流分离出来。
 (6)UDP-RTP协议分析程序。可以将分析UDP/RTP/MPEG-TS数据包。

视音频数据处理入门：FLV封装格式解析

标签：title   h.264   isp   单元   协议   audio   stream   unknown   file

原文地址：https://www.cnblogs.com/cyyljw/p/8670543.html
踩
(0)
赞
(0)

举报
评论 一句话评论（0）
登录后才能评论！
分享档案
更多>
2021年07月29日 (22)
2021年07月28日 (40)
2021年07月27日 (32)
2021年07月26日 (79)
2021年07月23日 (29)
2021年07月22日 (30)
2021年07月21日 (42)
2021年07月20日 (16)
2021年07月19日 (90)
2021年07月16日 (35)
周排行
mamicode.com排行更多图片
更多
友情链接
兰亭集智   国之画   百度统计   站长统计   阿里云   chrome插件   新版天听网
关于我们 - 联系我们 - 留言反馈
© 2014 mamicode.com 版权所有  联系我们:gaon5@hotmail.com
迷上了代码！
