VLAN可以把网络划分成多个广播域，可以有效的控制广播风暴，还可以控制网络中不同部门和网段之间的互相访问。如果您已经有了三层交换机，可以直接在三层交换机上划分VLAN，请参阅：多VLAN三层交换机如何连接WFilter上网行为管理系统？在没有三层交换机的环境下，您可以直接用WFilter NGF（WSG网关）来划分VLAN。支持两种VLAN的划分方式：
基于端口的VLAN划分。每个端口一个VLAN接二层交换机。
802.1Q VLAN（单臂路由）。和交换机的trunk口连接，通过一个端口实现多个VLAN的封装。
本文将介绍这两种方式如何配置。

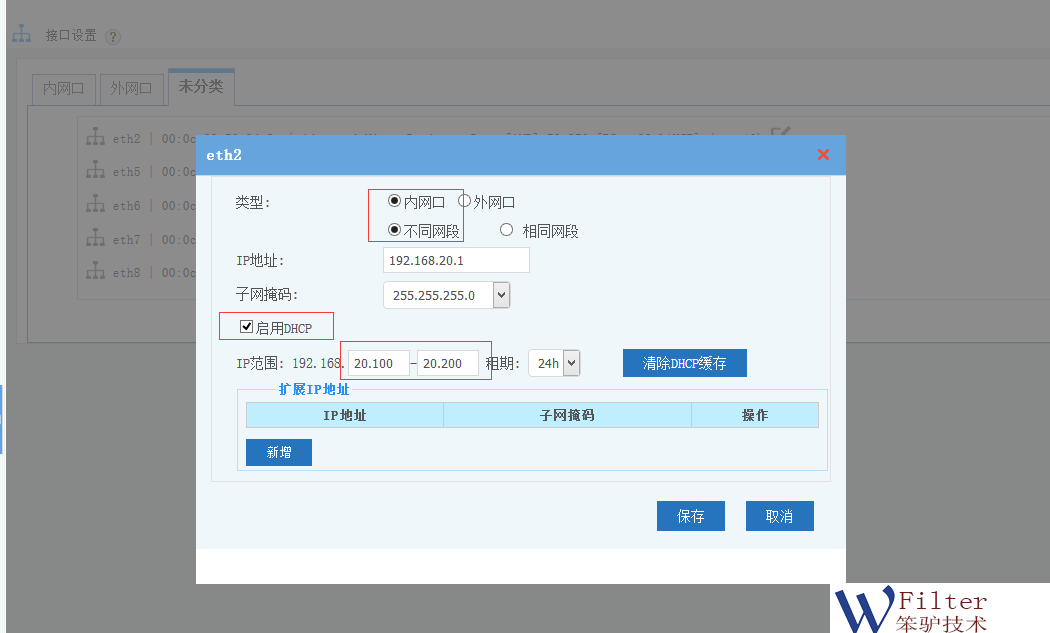

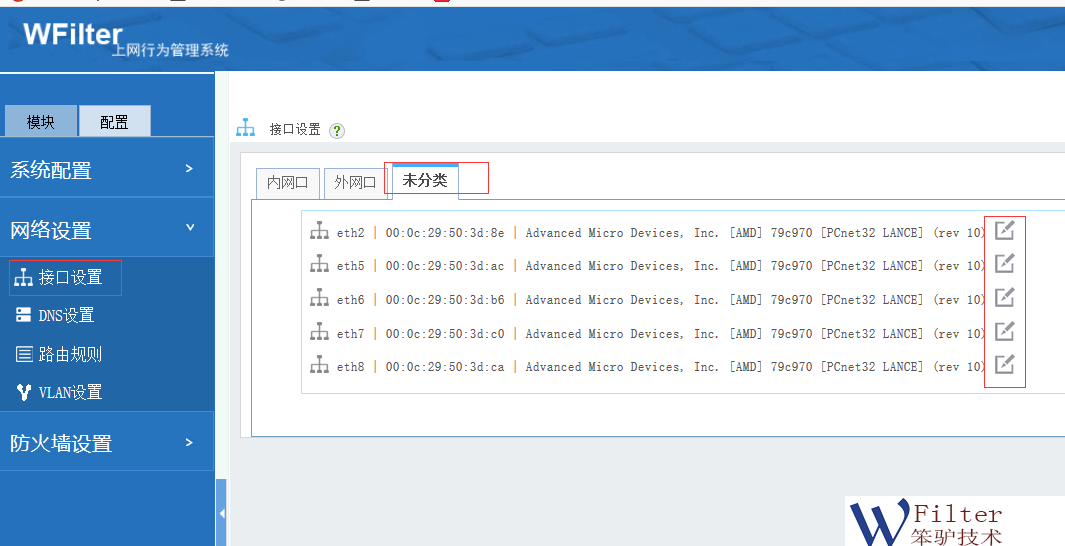

如图，在“接口设置”的“未分类”中，点击网卡右侧的“编辑”图标，选择“内网”的“不同网段”，即可设置新网段。
对新网段启用DHCP服务（可选）
这样就可以在该接口上启用一个新的网段，把一个交换机接在该接口上即可。基于端口的VLAN，对交换机设备没有要求。其缺陷是只能一个端口一个VLAN，需要在NGF设备上有多个端口支持。
802.1Q VLAN，相对于基于端口的VLAN而言，对交换机的要求较高，配置也相对比较复杂。但是可以在一个接口上实现多个VLAN，也是一种重要的VLAN划分方式。这种模式，也称为“单臂路由”模式。需要注意几点：
网关设备需要接在交换机的trunk口。
还需要在交换机上划分VLAN。
交换机连接网关设备的接口应该是二层端口。
以下是WFilter NGF（WSG网关）的相关配置，交换机的配置不再赘述。

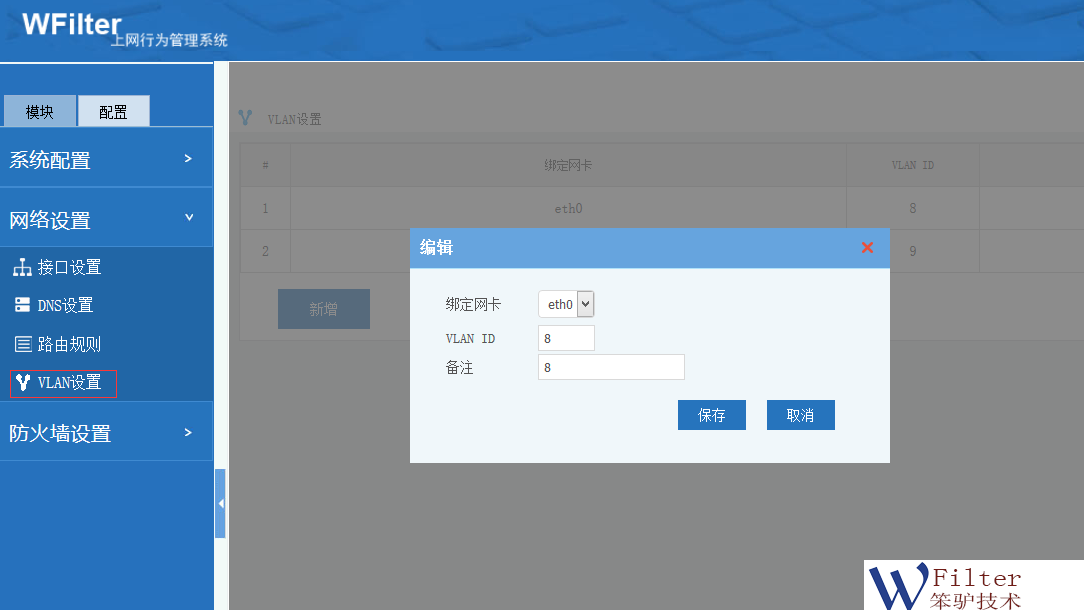

首先在“VLAN设置”中添加对应的VLAN。

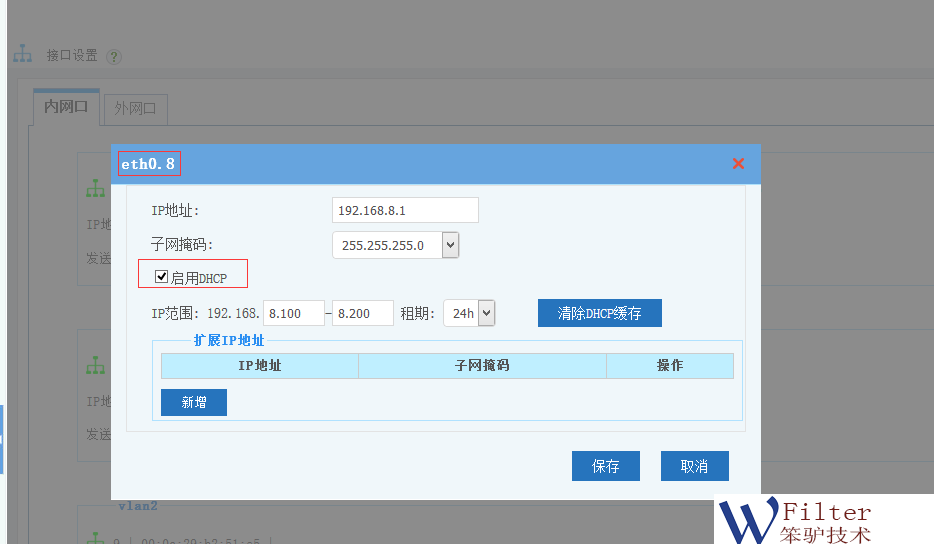

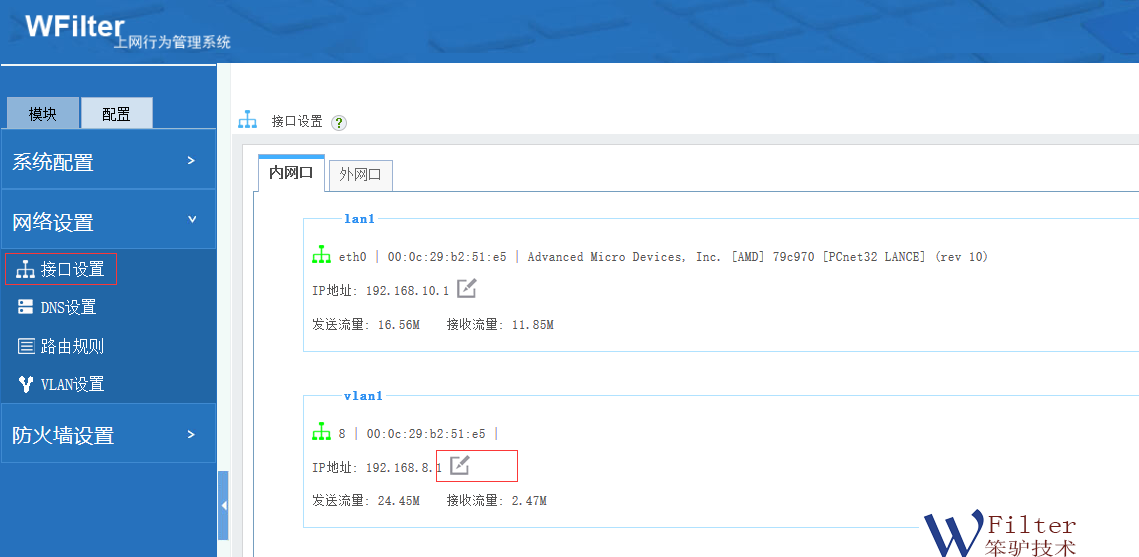

然后到“接口设置”中，编辑新添加的VLAN，设置IP地址和DHCP服务。如图：
以上列出了WFilter NGF（WSG网关）的两种VLAN划分方案。合理的VLAN划分，可以给局域网的管理带来极大的好处，建议您根据您的实际环境需要，选择最适合自己的方案。
