工作流的概念

先看下面两张图：


对以上两张图进行说明：

1. 假设这两张图就是华谊兄弟的请假流程图
2. 图的组成部分：

   • 人物：范冰冰、冯小刚、王中军
   • 事件（动作）：请假、批准、不批准

通过以上分析我们就可以抽象成：

接下来给出工作流的书面化概念：

工作流(Workflow)，就是“业务过程的部分或整体在计算机应用环境下的自动化”，它主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程自动进行，从而实现某个预期的业务目标，或者促使此目标的实现”。

对于第一次接触工作流的小伙伴来说，觉得难以理解，也无可厚非，说得好像我自己就能深刻理解一样，我也只是将学习Activiti工作流框架中的一些知识点记录下来而已，也希望能和大家讨论。

不管了，下面也给出工作流管理系统的概念：

工作流管理系统(Workflow Management System, WfMS)是一个软件系统，它完成工作量的定义和管理，并按照在系统中预先定义好的工作流逻辑进行工作流实例的执行。工作流管理系统不是企业的业务系统，而是为企业的业务系统的运行提供了一个软件的支撑环境。

除此之外，工作流管理联盟(WfMC，Workflow Management Coalition)也给出了关于工作流管理系统的定义：

工作流管理系统是一个软件系统，它通过执行经过计算的流程定义去支持一批专门设定的业务流程。工作流管理系统被用来定义、管理和执行工作流程。

而工作流管理系统的目标为：

管理工作的流程以确保工作在正确的时间被期望的人员所执行——在自动化进行的业务过程中插入人工的执行和干预。

说完工作流，不可避免就要阐述一下工作流框架的概念，工作流框架即用于处理工作流相关问题的框架。常见的工作流框架有：

1. activiti5.13
2. JBPM4.4
3. OSWorkflow

我本人使用的是activiti5.13这个工作流框架。

Activiti介绍

Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss JBPM的项目架构师，它的特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务流程图。
大家可能听说过业务流程图一嘴，这里给出两个业务流程图：

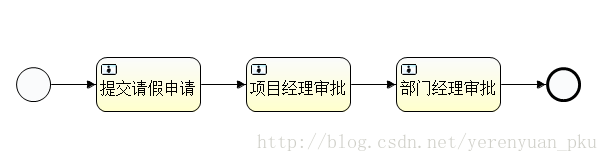

• 请假流程图

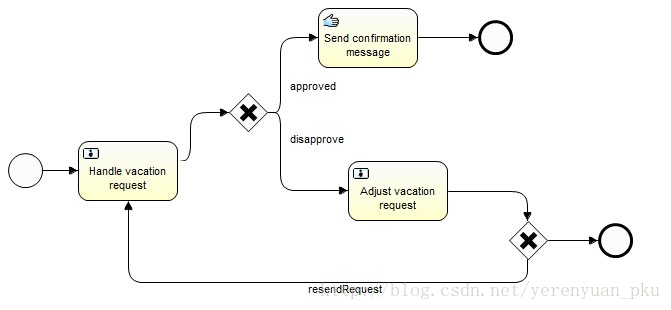

• 不知道什么情况的业务流程图


Activiti框架的目录结构

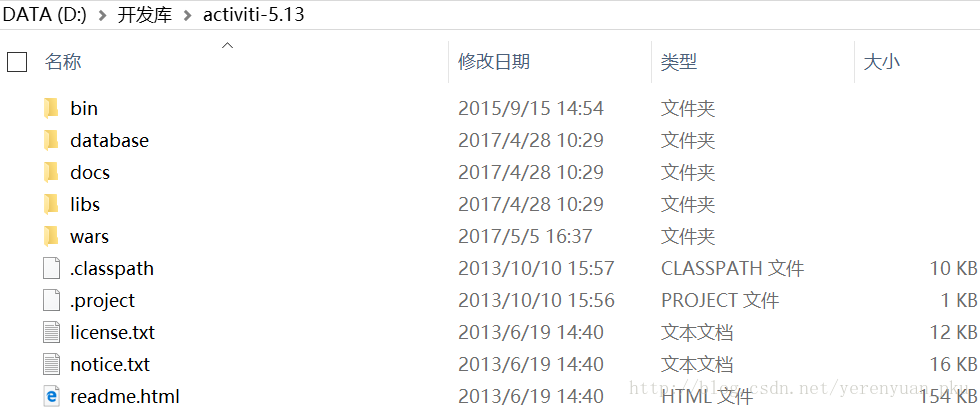

Activiti框架的目录结构如下图所示：

你会发现bin目录是空的。database目录下有3个目录，一个目录是create，里面存放的是建表语句，一个目录是drop，里面存放的是删除表的语句，最后一个目录是upgrade，里面存放的是升级Activiti的语句。libs目录下是一些jar包，最核心的jar包是activiti-engine-5.13.jar。wars目录下存放的是Activiti框架官方的学习demo，我们初次学习Activiti框架必然要借鉴其中的案例。
我想大家可能会好奇Activiti框架里面为何会有一些建表语句。因为工作流框架底层是有一套数据库提供支持的，针对不同的数据库提供不同的sql建表语句。Activiti5.13框架对应23张表，JBPM4.4框架对应18张表，开发人员不需要自己编写sql语句操作这些表，框架底层会生成sql语句操作。Activiti5.13框架底层使用mybatis框架操作数据库，JBPM框架底层使用hibernate框架操作数据库。

安装activiti插件——流程设计器插件

要在eclipse上安装activiti插件，可参考我的文章4.5版本eclipse安装activiti插件！
下面我就来用这个插件设计一个请假流程图：

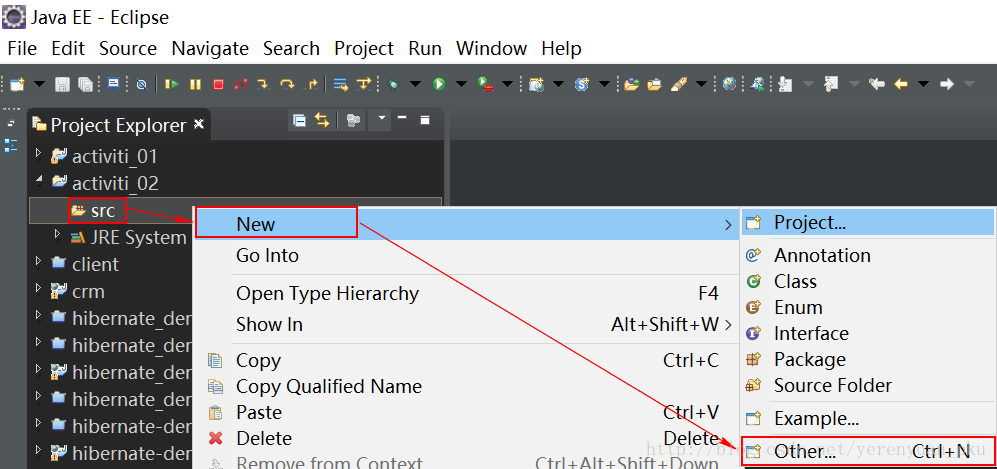

【第一步】，建一个普通的java项目，例如activiti_02，在src目录下右键→New→Other...

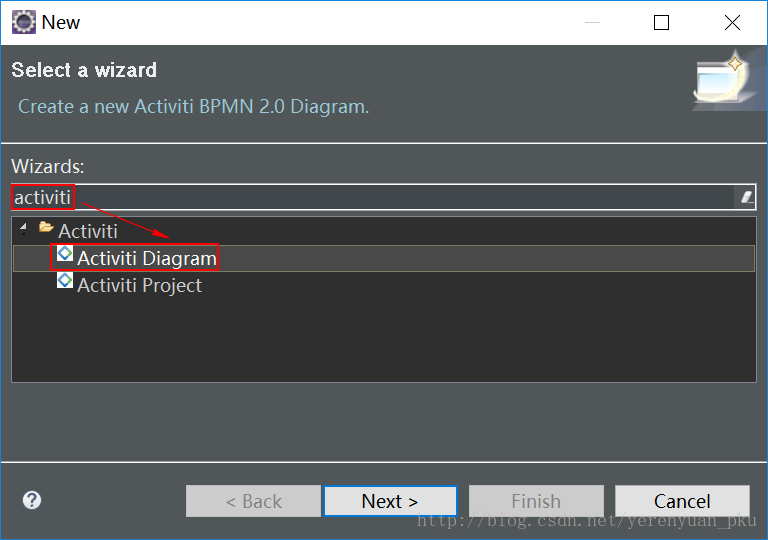

【第二步】，在弹出的对话框中，在输入项中输入activiti，快速找到Activiti Diagram，选中它，点击Next

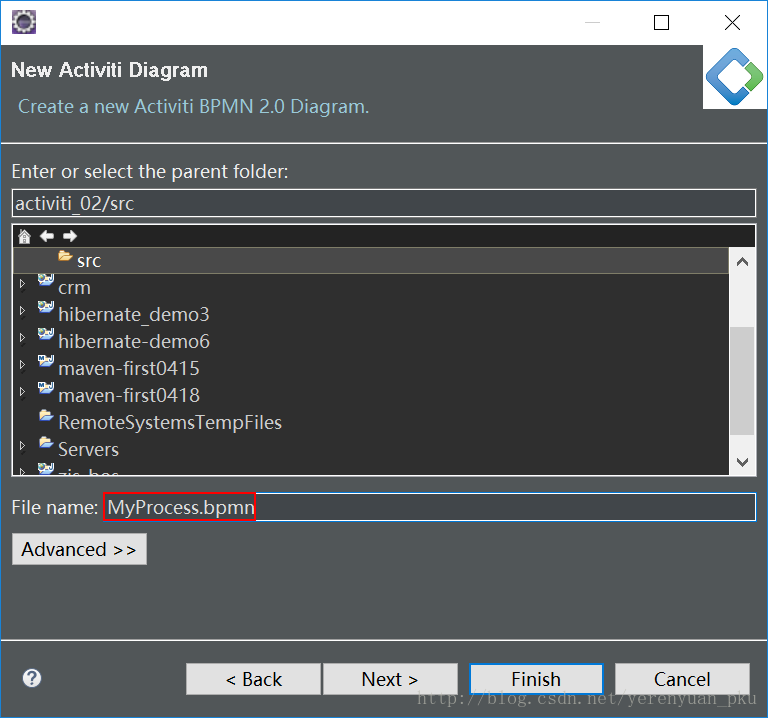

【第三步】，在弹出的对话框中，写入流程图的名称，当然了亦可使用默认名称——MyProcess，然后点击Next

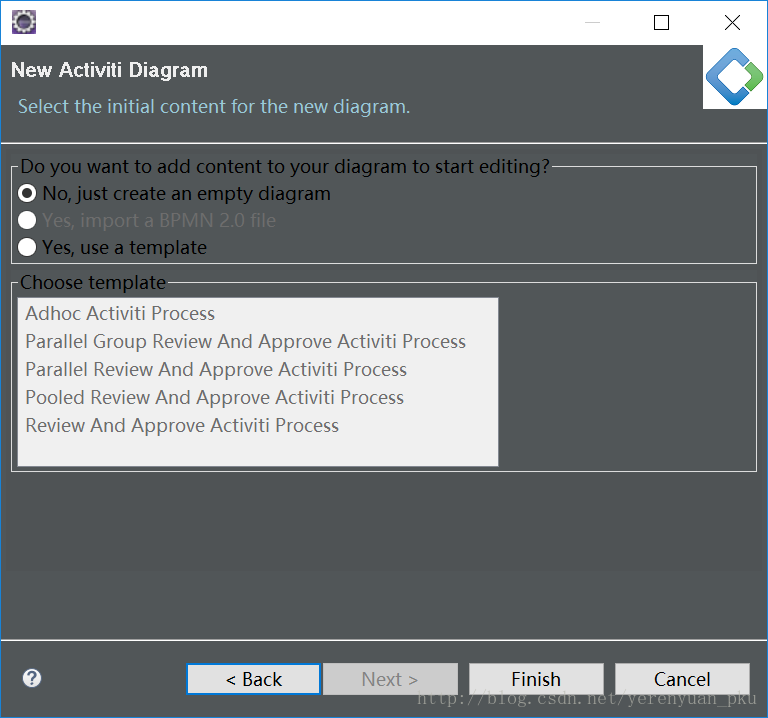

【第四步】，在最后弹出的对话框中直接点击Finish

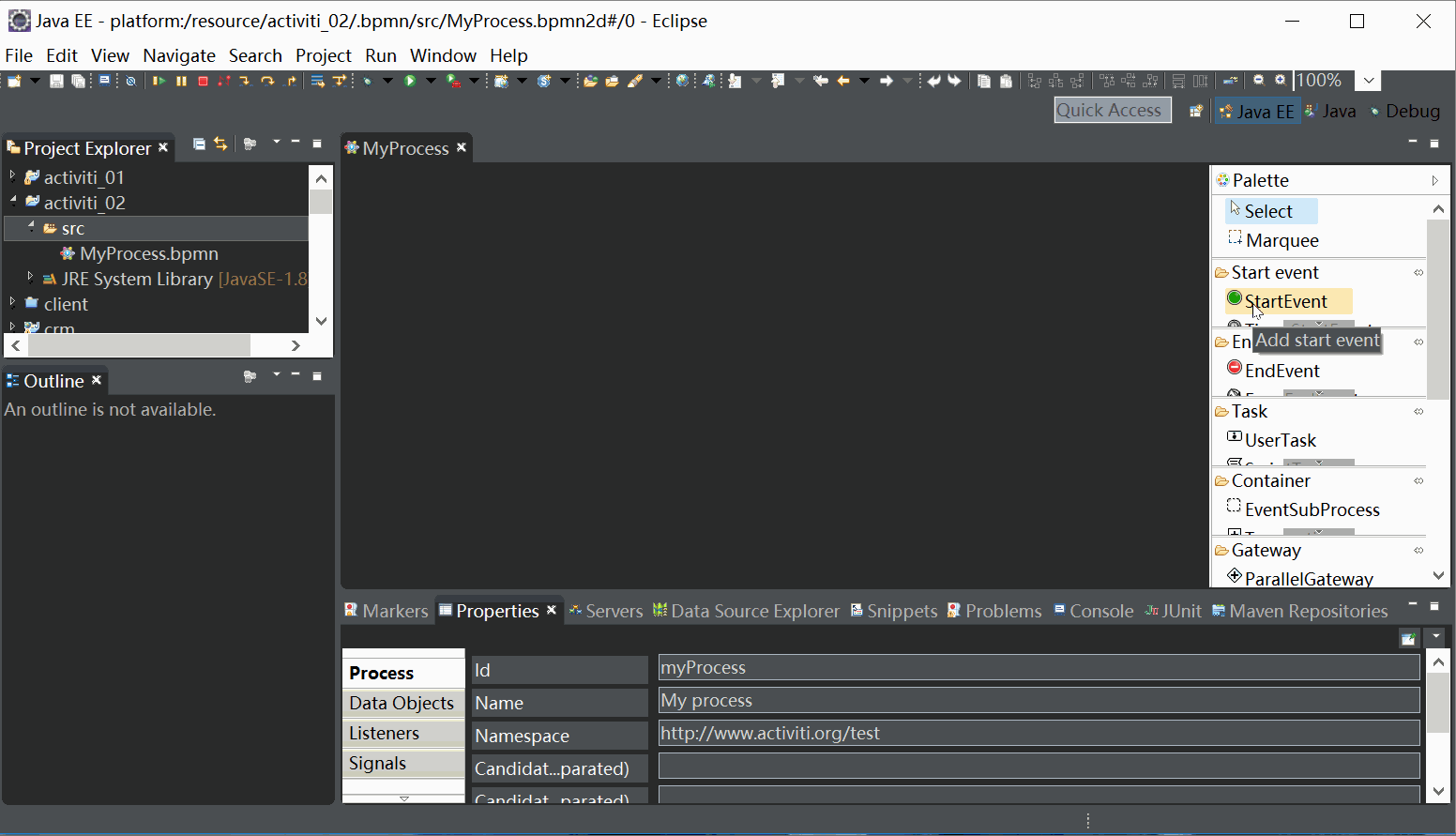

【第五步】，观看以下gif动图，读者即可创建一个请假流程图

创建Activiti框架提供的数据库表

使用Activiti框架提供的sql脚本建表

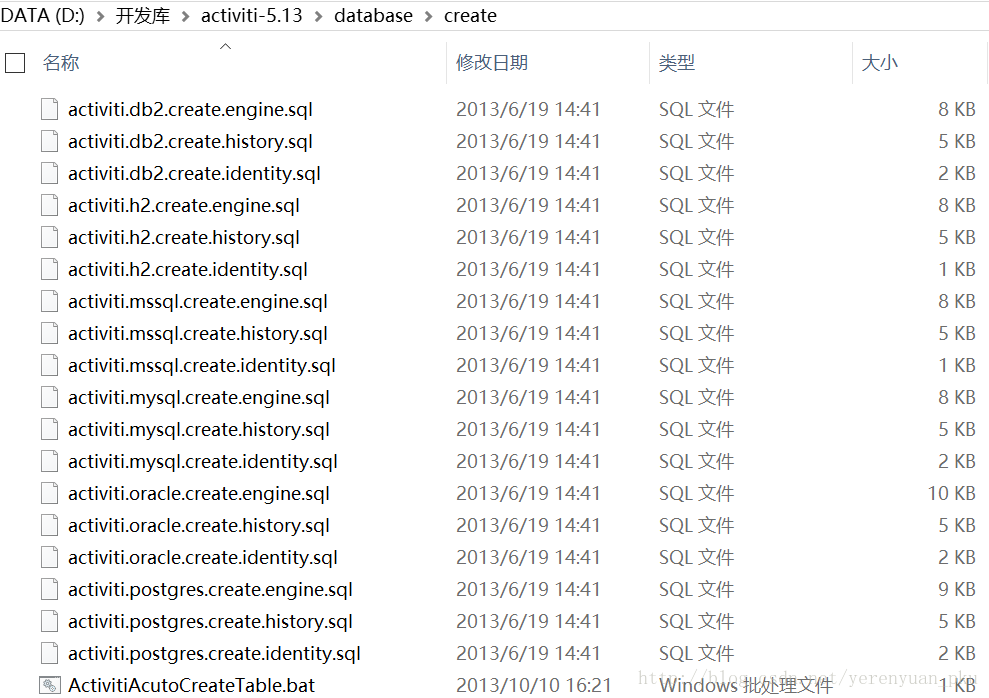

Activiti框架提供了sql脚本文件用于建表，这些sql脚本文件就位于Activiti框架database目录下的create目录中，如下：

下面我就来使用Activiti框架提供的sql脚本建表，步骤如下：
【第一步】，手动创建一个数据库

【第二步】，进入数据库，执行框架提供的sql脚本文件

照理来说我们可以使用source命令来执行这些sql脚本文件的，但不知为何，我就是不行。我就没纠结这个问题了，直接将以下三个sql脚本文件拖入Navicat for MySQL图形化工具中。

1. activiti.mysql.create.engine.sql
2. activiti.mysql.create.history.sql
3. activiti.mysql.create.identity.sql

使用Activiti框架自动建表

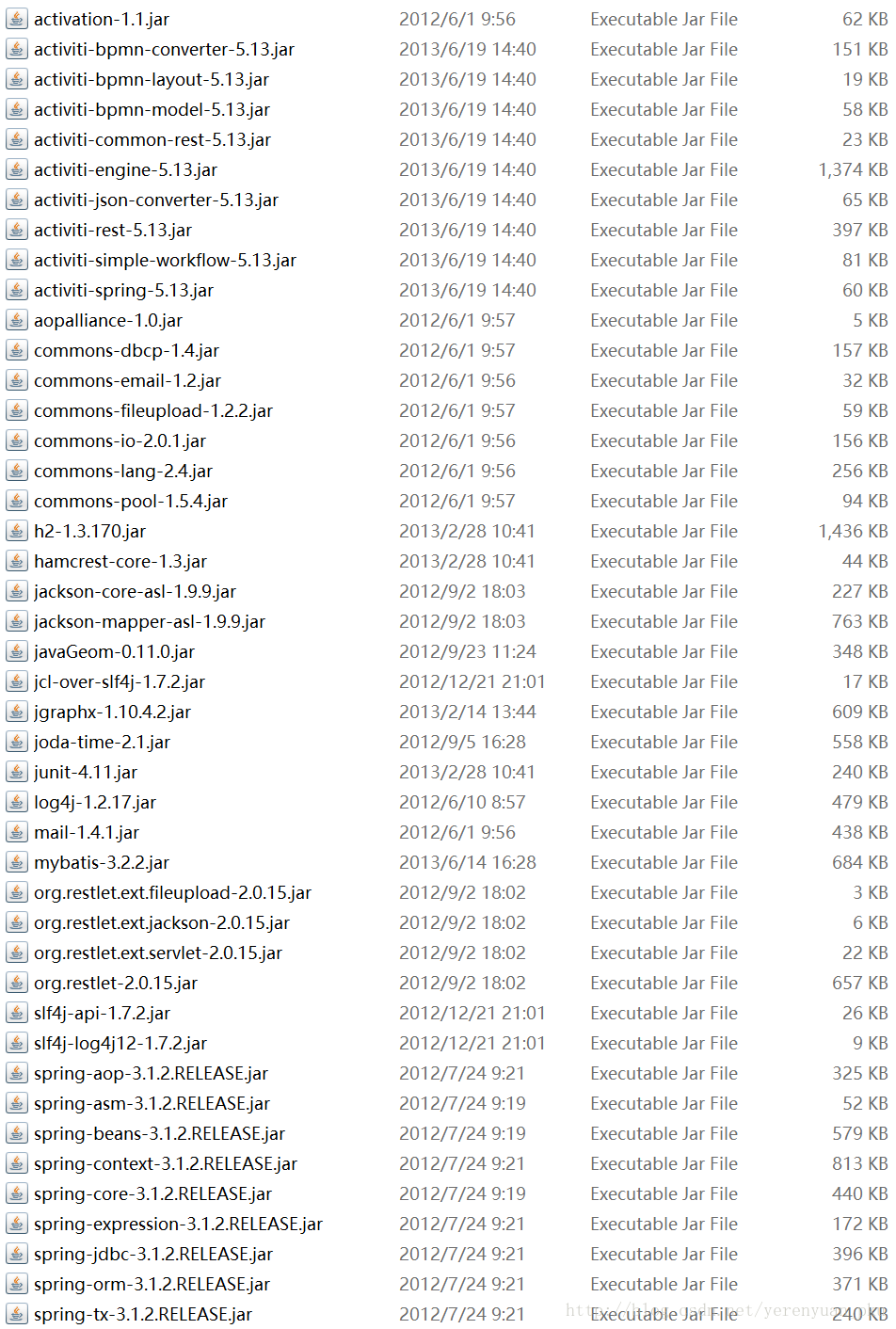

在上面创建好了一个普通的java项目——activiti_02之后，要使用Activiti框架自动建表，还必须导入Activiti框架所需的jar包，那这些jar包到哪儿去找呢？还记得之前我讲过Activiti框架下的wars目录中存放的是Activiti框架官方的学习demo吗？所以读者可将wars目录中的activiti-rest.war文件解压缩，在activiti-5.13\wars\activiti-rest\WEB-INF\lib目录下可找到Activiti框架所需的所有jar包，如下：

接着在activiti_02项目下新建一个lib目录，将以上Activiti框架所需的所有jar包导入到lib目录中，除此之外，还要导入MySQL数据库驱动的jar包：

读者可千万别忘了这个jar包哟！！！

在没有提供xml配置文件的情况下使用Activiti框架自动建表

在src目录下创建一个cn.itcast.activiti包，并在该包下编写一个HelloWorld单元测试类，并在该类中编写如下单元测试方法：

public class HelloWorld {
    /**
     * 使用activiti框架提供的自动建表方式创建23张表-----没有提供配置文件
     */
    @Test
    public void test1() {
        // 创建一个流程引擎配置对象
        ProcessEngineConfiguration conf =
                ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
        // 设置jdbc连接参数
        conf.setJdbcDriver("com.mysql.jdbc.Driver"); conf.setJdbcUrl("jdbc:mysql://localhost:3306/activiti_01");
        conf.setJdbcUsername("root");
        conf.setJdbcPassword("yezi");
        // 设置自动建表
        conf.setDatabaseSchemaUpdate("true");
        // 使用配置对象创建一个流程引擎对象，并且在创建过程中可以自动建表
        ProcessEngine processEngine = conf.buildProcessEngine();
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

执行以上test1方法，即可在activiti_01数据库中创建好23张表。

在提供xml配置文件的情况下使用Activiti框架自动建表

在没有提供xml配置文件的情况时使用Activiti框架自动建表，我是把jdbc连接参数写死在程序中的，想都不要想，这种方式是愚蠢的。更合理的做法是把这些jdbc连接参数配置到一个配置文件中，而不是在java代码中写死。
在activiti_02项目下新建一个config源码目录，并在该目录下创建一个activiti-context.xml配置文件，内容如下：

<beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://www.springframework.org/schema/beans
                        http://www.springframework.org/schema/beans/spring-beans.xsd
                        http://www.springframework.org/schema/context
                        http://www.springframework.org/schema/context/spring-context-2.5.xsd
                        http://www.springframework.org/schema/tx
                        http://www.springframework.org/schema/tx/spring-tx-3.0.xsd">

    <!-- 配置一个流程引擎配置对象 -->
    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"></property>
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti_01"></property>
        <property name="jdbcUsername" value="root"></property>
        <property name="jdbcPassword" value="yezi"></property>
        <property name="databaseSchemaUpdate" value="true"></property>
    </bean>

    <!-- 配置一个流程引擎工厂bean，用于创建流程引擎对象 -->
    <bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean">
        <property name="processEngineConfiguration" ref="processEngineConfiguration"></property>
    </bean>
</beans>

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24

其实，以上id为processEngine的bean可不用配置，当然了配了也没关系，只不过是为后面的学习做铺垫而已，这里无伤大雅啊！
接着在HelloWorld单元测试类中编写如下单元测试方法：

public class HelloWorld {

    /**
     * 使用activiti框架提供的自动建表方式创建23张表-----提供配置文件
     */
    @Test
    public void test2() {
        // 获得一个流程引擎配置对象
        ProcessEngineConfiguration conf = ProcessEngineConfiguration
                .createProcessEngineConfigurationFromResource(
                        "activiti-context.xml", "processEngineConfiguration");
        // 使用配置对象创建一个流程引擎对象，并且在创建过程中可以自动建表
        ProcessEngine processEngine = conf.buildProcessEngine();
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16

执行以上test2方法，也可在activiti_01数据库中创建好23张表。

在提供默认配置文件的情况下使用Activiti框架自动建表

在实际开发中，建议在提供默认配置文件的情况下使用Activiti框架自动建表。但须注意：配置文件必须在类路径的根路径下，配置文件的名称必须为activiti-context.xml或者为activiti.cfg.xml，xml配置文件中必须配置流程引擎配置对象，id必须为processEngineConfiguration，且必须配置流程引擎工厂bean，id必须为processEngine。
由此可知，我在config源码目录下编写的activiti-context.xml配置文件完全符合以上要求，activiti-context.xml配置文件的内容为：

<beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://www.springframework.org/schema/beans
                        http://www.springframework.org/schema/beans/spring-beans.xsd
                        http://www.springframework.org/schema/context
                        http://www.springframework.org/schema/context/spring-context-2.5.xsd
                        http://www.springframework.org/schema/tx
                        http://www.springframework.org/schema/tx/spring-tx-3.0.xsd">

    <!-- 配置一个流程引擎配置对象 -->
    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"></property>
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti_01"></property>
        <property name="jdbcUsername" value="root"></property>
        <property name="jdbcPassword" value="yezi"></property>
        <property name="databaseSchemaUpdate" value="true"></property>
    </bean>

    <!-- 配置一个流程引擎工厂bean，用于创建流程引擎对象 -->
    <bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean">
        <property name="processEngineConfiguration" ref="processEngineConfiguration"></property>
    </bean>
</beans>

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24

这个activiti-context.xml配置文件就是Activiti核心配置文件，主要配置流程引擎创建工具的基本参数和数据库连接池参数。
定义数据库配置参数：

• jdbcUrl：数据库的JDBC URL
• jdbcDriver：对应不同数据库类型的驱动
• jdbcUsername：连接数据库的用户名
• jdbcPassword：连接数据库的密码

基于JDBC参数配置的数据库连接会使用默认的MyBatis连接池。下面的参数可以用来配置连接池（来自MyBatis参数）：

• jdbcMaxActiveConnections：连接池中处于被使用状态的连接的最大值。默认为10
• jdbcMaxIdleConnections：连接池中处于空闲状态的连接的最大值
• jdbcMaxCheckoutTime：连接被取出使用的最长时间，超过时间会被强制回收。默认为20000（20秒）
• jdbcMaxWaitTime：这是一个底层配置，让连接池可以在长时间无法获得连接时， 打印一条日志，并重新尝试获取一个连接。（避免因为错误配置导致沉默的操作失败）。默认为20000（20秒）

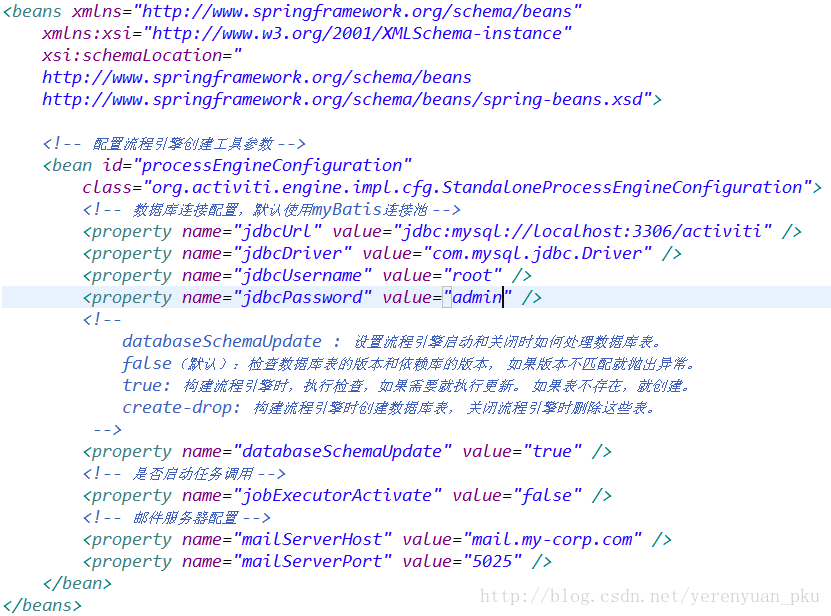

在这里我给出一个示例数据库配置：

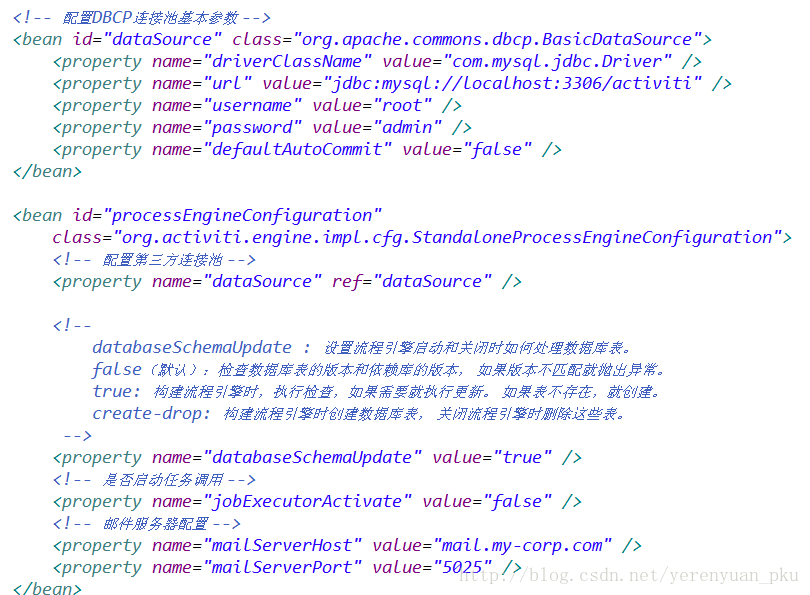

当然了也可以使用javax.sql.DataSource。（比如，Apache Commons的DBCP）：

以上就当作了解，哈哈，我也没这样写过！初次学习Activiti工作流框架的小白也不需要接触到这些配置，真到要用的时候，再回来看呗！
不说远了，接着再在HelloWorld单元测试类中编写如下单元测试方法：

public class HelloWorld {

    /**
     * 使用activiti框架提供的自动建表方式创建23张表-----使用默认配置文件
     */
    @Test
    public void test3() {
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11

执行以上test3方法，同样也可在activiti_01数据库中创建好23张表。

了解Activiti框架提供的23张表

Activiti的后台是有数据库的支持的，所有的表都以ACT_开头。第二部分是表示用途的两个字母标识。用途也和服务的API对应。

1. ACT_RE_*：’RE’表示repository。这个前缀的表包含了流程定义和流程静态资源 （图片，规则等等）。
2. ACT_RU_*：’RU’表示runtime。这些是运行时的表，包含流程实例，任务，变量，异步任务等运行中的数据。Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。这样运行时表可以一直很小且速度很快。
3. ACT_ID_*：’ID’表示identity。这些表包含身份信息，比如用户，组等等。
4. ACT_HI_*：’HI’表示history。这些表包含历史数据，比如历史流程实例，变量，任务等等。
5. ACT_GE_*：通用数据，用于不同场景下。

资源库流程规则表

1. act_re_deployment：部署信息表
2. act_re_model：流程设计模型部署表
3. act_re_procdef：流程定义数据表

运行时数据库表

1. act_ru_execution：运行时流程执行实例表
2. act_ru_identitylink：运行时流程人员表，主要存储任务节点与参与者的相关信息
3. act_ru_task：运行时任务节点表
4. act_ru_variable：运行时流程变量数据表

历史数据库表

1. act_hi_actinst：历史节点表
2. act_hi_attachment：历史附件表
3. act_hi_comment：历史意见表
4. act_hi_identitylink：历史流程人员表
5. act_hi_detail ：历史详情表，提供历史变量的查询
6. act_hi_procinst：历史流程实例表
7. act_hi_taskinst：历史任务实例表
8. act_hi_varinst：历史变量表

组织机构表

1. act_id_group ：用户组信息表
2. act_id_info：用户扩展信息表
3. act_id_membership：用户与用户组对应信息表
4. act_id_user：用户信息表

这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足。

通用数据表

1. act_ge_bytearray：二进制数据表
2. act_ge_property：属性数据表存储整个流程引擎级别的数据，初始化表结构时会默认插入三条记录

BPMN

业务流程建模与标注（Business Process Model and Notation，BPMN) ，描述流程的基本符号，包括这些图元如何组合成一个业务流程图（Business Process Diagram）。

Activiti框架的API使用

首先使用流程设计器插件设计一个请假流程，读者不妨按照如下gif动图来设计：
在这儿特此作出申明，由于【使用流程设计器插件设计一个请假流程.gif】大小已超过2M的限制，所以未能上传，但读者可点击使用流程设计器插件设计一个请假流程.gif进行下载并查看，给大家带来一些阅读上的麻烦，还请谅解！！！
读者在设计请假流程图时，必然要知道Assignee的意思，它指定任务的办理人。恐怕大家可能会有一个疑问：如果像上面那样设计的话，只有张三一个人能提交请假申请，其他人是提交不了申请的。我们现在是为了测试的方便，所以就指定死了，后面我们会有办法来动态地指定。

部署流程定义

部署流程定义即将请假规则应用到数据库里面去。部署流程定义操作的数据库表有：部署表(act_re_deployment)、流程定义表(act_re_procdef)和二进制表(act_ge_bytearray)。
想必大家肯定想知道部署流程定义怎样用代码来实现，我在HelloWorld单元测试类中编写如下单元测试方法：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 部署流程定义——即把请假规则应用到数据库里面去
     */
    @Test
    public void test4() {

        // 创建一个部署构建器对象，用于加载流程定义文件(bpmn文件和png文件)
        DeploymentBuilder deploymentBuilder = processEngine.getRepositoryService().createDeployment();
        deploymentBuilder.addClasspathResource("qjlc.bpmn");
        deploymentBuilder.addClasspathResource("qjlc.png");
        // 部署，并返回一个部署对象(其实Deployment是一个接口)
        Deployment deployment = deploymentBuilder.deploy();
        System.out.println(deployment.getId());
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

整个Activiti框架最核心的组件是ProcessEngine，部署流程定义就需要用到它，只要是跟工作流相关的任何操作都要使用到流程引擎对象。为了能让接下来编写的所有单元测试方法都能使用到它，故使其成为成员变量。以下这句代码：

Deployment deployment = deploymentBuilder.deploy();

• 1

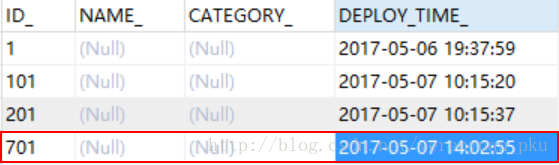

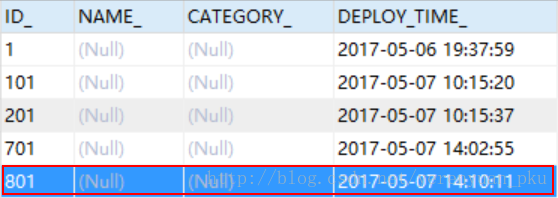

返回的是一个部署对象，注意Deployment是一个接口。其实只要一调用deploy方法，Activiti框架就会帮我们发出sql语句，来操作数据库表。一旦我们部署一次，对应地就会向部署表(act_re_deployment)里面插入一条数据，如下：

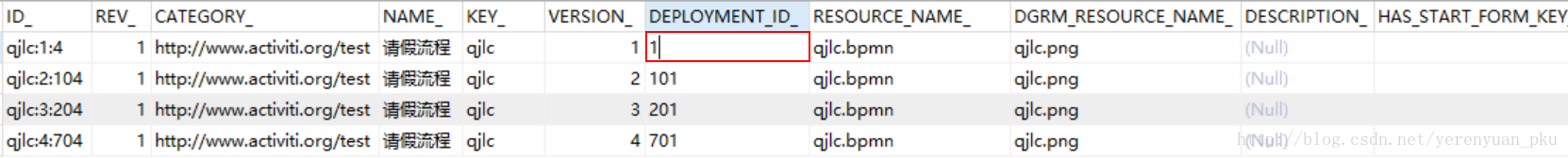

同时向流程定义表(act_re_procdef)里面插入一条数据，如下：

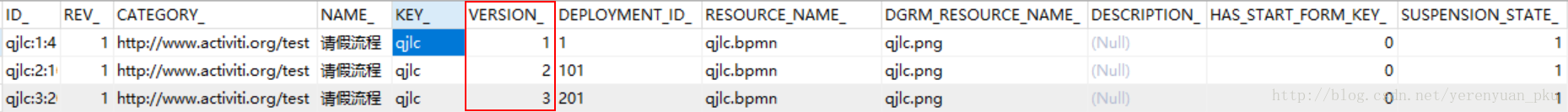

流程定义表(act_re_procdef)里面的KEY_字段非常关键，KEY_字段的值是由流程图的id值来决定的。注意：KEY_这个字段代表的是流程定义的标识，也即说只要KEY_相同，那么说明它们就是同一个流程，但版本号可能不相同。读者不妨再部署两次，你将看到流程定义表(act_re_procdef)就是这样的：

查询流程定义

查询流程定义操作的数据表是流程定义表(act_re_procdef)。我在HelloWorld单元测试类中编写如下单元测试方法：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 查询流程定义
     */
    @Test
    public void test5() {
        // 流程定义查询对象，用于查询流程定义表（act_re_procdef）
        ProcessDefinitionQuery query = processEngine.getRepositoryService().createProcessDefinitionQuery();
        // 以下查询的是所有的流程定义
        List<ProcessDefinition> list = query.list();
        for (ProcessDefinition pd : list) {
            System.out.println(pd.getId() + "    " + pd.getName() + "    " + pd.getVersion());
        }
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18

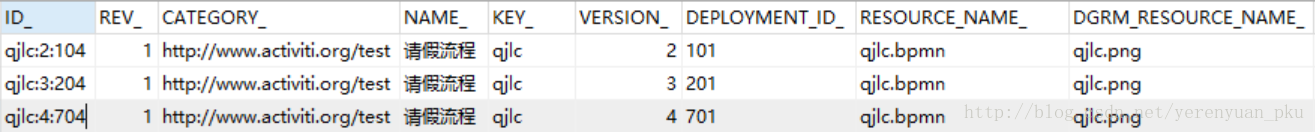

以上查询的是所有的流程定义，我们亦可根据流程定义的key来过滤，如下：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 查询流程定义
     */
    @Test
    public void test5() {
        // 流程定义查询对象，用于查询流程定义表（act_re_procdef）
        ProcessDefinitionQuery query = processEngine.getRepositoryService().createProcessDefinitionQuery();
        // 根据流程定义的key来过滤
        query.processDefinitionKey("qjlc");
        List<ProcessDefinition> list = query.list();
        for (ProcessDefinition pd : list) {
            System.out.println(pd.getId() + "    " + pd.getName() + "    " + pd.getVersion());
        }
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19

万一除了要根据流程定义的key来过滤，还要排序，咋办？以码明示：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 查询流程定义
     */
    @Test
    public void test5() {
        // 流程定义查询对象，用于查询流程定义表（act_re_procdef）
        ProcessDefinitionQuery query = processEngine.getRepositoryService().createProcessDefinitionQuery();
        // 根据流程定义的key来过滤
        query.processDefinitionKey("qjlc");
        // 添加排序条件
        query.orderByProcessDefinitionVersion().desc();
        List<ProcessDefinition> list = query.list();
        for (ProcessDefinition pd : list) {
            System.out.println(pd.getId() + "    " + pd.getName() + "    " + pd.getVersion());
        }
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21

上面是根据流程定义表(act_re_procdef)的版本号来降序排列的！那万一我们还要分页查询呢？以码明示：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 查询流程定义
     */
    @Test
    public void test5() {
        // 流程定义查询对象，用于查询流程定义表（act_re_procdef）
        ProcessDefinitionQuery query = processEngine.getRepositoryService().createProcessDefinitionQuery();
        // 根据流程定义的key来过滤
        query.processDefinitionKey("qjlc");
        // 添加排序条件
        query.orderByProcessDefinitionVersion().desc();
        // 分页查询（伪代码）
        query.listPage("从哪开始查", "查几条");
        List<ProcessDefinition> list = query.list();
        for (ProcessDefinition pd : list) {
            System.out.println(pd.getId() + "    " + pd.getName() + "    " + pd.getVersion());
        }
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23

启动流程实例

什么是流程实例？根据某个流程定义的一次具体执行过程，就是一个流程实例。流程定义和流程实例是一对多的关系。在本例中，根据请假流程定义来具体地请一次假，就是启动流程实例了。
启动流程实例操作的数据表有流程实例表(act_ru_execution)、任务表(act_ru_task)。我在HelloWorld单元测试类中编写如下单元测试方法：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 启动流程实例
     */
    @Test
    public void test6() {
        String processDefinitionId = "qjlc:2:104"; // 流程定义id
        ProcessInstance processInstance = processEngine.getRuntimeService()
                .startProcessInstanceById(processDefinitionId); // 根据请假流程定义来具体地请一次假，即启动流程实例
        System.out.println(processInstance.getId());
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

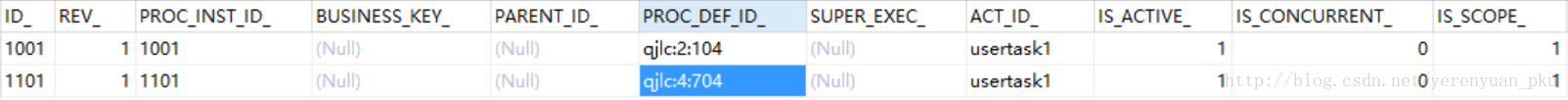

运行以上方法，流程实例表(act_ru_execution)里面就会插入一条数据，如下：

ACT_ID_字段的值意味着流程向下推进到哪个地步了，上面表中ACT_ID_字段的值是usertask1，表示流程推进到【提交请假申请】这一步了。
除此之外，任务表(act_ru_task)里面也会插入一条数据，如下：

从上表可知，张三有一个任务——提交请假申请要办理。

查询任务

查询任务操作的数据表是任务表(act_ru_task)。我在HelloWorld单元测试类中编写如下单元测试方法：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 查询任务
     */
    @Test
    public void test7() {
        // 任务查询对象，操作的是任务表(act_ru_task)
        TaskQuery query = processEngine.getTaskService().createTaskQuery();
        // 根据任务的办理人过滤
        query.taskAssignee("张三"); // 只查询张三的任务，其他人的任务不查
        // query.taskAssignee("李四");
        // query.taskAssignee("王五");
        List<Task> list = query.list();
        for (Task task : list) {
            System.out.println(task.getId() + "\t" + task.getName() + "\t" + task.getAssignee());
        }
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21

上面只查询了张三的任务，其他人的任务没查，因为从任务表(act_ru_task)知道张三有一个任务——提交请假申请要办理嘛。当流程一步一步向下推进，任务也会不断发生变化，具体地就要根据任务的办理人来过滤了。

办理任务

办理任务操作的数据表有任务表(act_ru_task)、流程实例表(act_ru_execution)。我在HelloWorld单元测试类中编写如下单元测试方法：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 办理任务
     */
    @Test
    public void test8() {
        String taskId = "304"; // 任务的id
        processEngine.getTaskService().complete(taskId);
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13

我们查询出张三的任务之后，张三就要办理它，办理完之后，流程向下推进到【项目经理审批】这一步，故任务表(act_ru_task)就要发生变化，如下：

从上表可知，李四现在有一个任务——项目经理审批要办理了。除此之外，流程实例表(act_ru_execution)也要发生变化，如下：

上面表中ACT_ID_字段的值是usertask2，就已经表示流程推进到【项目经理审批】这一步了。
现在我们就要明确一个概念，流程一步一步向下推进，并不是我们去控制的，而是由工作流框架来帮我们推进的。我们要做的事就是将任务查出来，把它办理完，办理完之后，它会自动地由工作流框架来推进到下一个任务，所以，由工作流框架负责任务一步一步地向下推进，因为我们当时已经把流程部署进去了，也即说这个规则工作流框架是知道的，所以，我们只需要将任务查出来，把它办理完。流程实例表(act_ru_execution)也要发生变化，ACT_ID_这个字段的值更新了，因为流程向下推进了一步，所以ACT_ID_这个字段的值也需要更新。
下面就很简单了，将李四的任务查询出来，然后办理之。这样流程向下推进到【部门经理审批】这一步，故任务表(act_ru_task)就要发生变化，如下：

从上表可知，王五现在有一个任务——部门经理审批要办理了。除此之外，流程实例表(act_ru_execution)也要发生变化，如下：

上面表中ACT_ID_字段的值是usertask3，就已经表示流程推进到【部门经理审批】这一步了。
接着再将王五的任务查询出来，然后办理之。这样一来，任务表(act_ru_task)和流程实例表(act_ru_execution)就没有任何数据了，整个请假流程就走完了。

部署流程定义的两种方式

部署流程定义其实有两种方式，第一种方式是加载单个的流程定义文件，正如我之前所讲解的那样。下面再来讲一下这种方式，大家可以加深印象。
在cn.itcast.activiti包下再新建一个ActivitiAPITest单元测试类，并在该类中编写如下单元测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 部署流程定义
     */
    @Test
    public void test1() {
        DeploymentBuilder deploymentBuilder = processEngine
                .getRepositoryService().createDeployment();
        // 方式一：加载单个的流程定义文件
        deploymentBuilder.addClasspathResource("qjlc.bpmn");
        deploymentBuilder.addClasspathResource("qjlc.png");
        deploymentBuilder.deploy();
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17

运行以上方法，即可在部署表(act_re_deployment)里面新增一条记录，如下：

部署流程定义的第二种方式是加载zip压缩文件。我们可以将process源码目录下的两个流程定义文件压缩为一个zip格式的压缩文件，比如process.zip。

如此一来，就要将test1方法修改为：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 部署流程定义
     */
    @Test
    public void test1() {
        DeploymentBuilder deploymentBuilder = processEngine
                .getRepositoryService().createDeployment();
        // 方式二：加载zip压缩文件
        ZipInputStream zipInputStream = new ZipInputStream(this.getClass()
                .getClassLoader().getResourceAsStream("process.zip")); // 从类路径下读取process.zip压缩文件，并把它包装成一个输入流
        deploymentBuilder.addZipInputStream(zipInputStream );
        deploymentBuilder.deploy();
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18

运行以上方法，又在部署表(act_re_deployment)里面新增一条记录，如下：

查询部署信息

在ActivitiAPITest单元测试类中编写如下单元测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 查询部署信息
     */
    @Test
    public void test2() {
        // 部署查询对象，查询部署表
        DeploymentQuery query = processEngine.getRepositoryService().createDeploymentQuery();
        List<Deployment> list = query.list();
        for (Deployment deployment : list) {
            System.out.println(deployment.getId() + "\t" + deployment.getDeploymentTime());
        }
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17

运行以上方法即可查询出部署表(act_re_deployment)中所有的记录。

删除部署信息

删除部署信息时，同时对应操作的数据库表有部署表(act_re_deployment)、流程定义表(act_re_procdef)和二进制表(act_ge_bytearray)。我在ActivitiAPITest单元测试类中编写如下单元测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 删除部署信息
     */
    @Test
    public void test3() {
        String deploymentId = "801"; // 部署id
        processEngine.getRepositoryService().deleteDeployment(deploymentId);
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13

运行以上方法，部署表(act_re_deployment)里面ID_为801的部署信息被删除掉了，附带着流程定义表(act_re_procdef)里面DEPLOYMENT_ID_为801的流程定义信息也被删掉了，当然了二进制表(act_ge_bytearray)里面DEPLOYMENT_ID_为801的两条记录同样也被删除掉了。
void deleteDeployment(String deploymentId);方法有一个重载方法：

• void deleteDeployment(String deploymentId, boolean cascade);
  cascade：是否级联删除，若cascade=false，则不级联删除；若cascade=true，则级联删除。

先将cascade置为false，为了便于测试，我先启动流程定义id为qjlc:1:4的流程实例， 从流程定义表(act_re_procdef)中可以很明显的看出该实例的DEPLOYMENT_ID_字段的值为1，如下：

启动流程定义id为qjlc:1:4的流程实例的代码为：

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 启动流程实例
     */
    @Test
    public void test6() {
        String processDefinitionId = "qjlc:1:4"; // 流程定义id
        ProcessInstance processInstance = processEngine.getRuntimeService()
                .startProcessInstanceById(processDefinitionId); // 根据请假流程定义来具体地请一次假，即启动流程实例
        System.out.println(processInstance.getId());
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

运行以上方法，流程实例表(act_ru_execution)里面就会插入一条数据，如下：

ACT_ID_字段的值意味着流程向下推进到哪个地步了，上面表中ACT_ID_字段的值是usertask1，表示流程推进到【提交请假申请】这一步了。
除此之外，任务表(act_ru_task)里面也会插入一条数据，如下：

从上表可知，张三有一个任务——提交请假申请要办理。
启动流程实例完毕之后，把ActivitiAPITest单元测试类中的test3方法修改为：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 删除部署信息
     * 删除部署信息时，同时对应操作的数据库表有act_re_deployment、act_re_procdef、act_ge_bytearray
     */
    @Test
    public void test3() {
        String deploymentId = "1"; // 部署id
        boolean cascade = false; // 是否级联删除，false表示不级联删
        processEngine.getRepositoryService().deleteDeployment(deploymentId, cascade);
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

运行以上方法，这样当删除部署id为1的部署信息时，就会抛出一个org.apache.ibatis.exceptions.PersistenceException异常，可见并没有删除成功，因为有外键约束。
我们就想删除成功呢？则可以将cascade置为true，但不建议这么做。再次把ActivitiAPITest单元测试类中的test3方法修改为：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 删除部署信息
     * 删除部署信息时，同时对应操作的数据库表有act_re_deployment、act_re_procdef、act_ge_bytearray
     */
    @Test
    public void test3() {
        String deploymentId = "1"; // 部署id
        boolean cascade = true;
        processEngine.getRepositoryService().deleteDeployment(deploymentId, cascade);
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

这样当删除部署id为1的部署信息时，不禁发现部署表(act_re_deployment)里面ID_为1的部署信息被删除掉了，附带着流程定义表(act_re_procdef)里面DEPLOYMENT_ID_为1的流程定义信息也被删掉了，还有流程实例表(act_ru_execution)和任务表(act_ru_task)中PROC_DEF_ID_字段的值为qjlc:1:4的记录也被删除掉了。

获得流程定义文件名称和输入流

假设现在有这样一个需求：查询最新版本的流程定义数据。给出流程定义表(act_re_procdef)，如下：

要实现这样一个需求，特简单，在ActivitiAPITest单元测试类中编写如下测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 查询最新版本的流程定义数据
     */
    @Test
    public void test4() {
        // 流程定义查询对象，查询的是流程定义表(act_re_procdef)
        ProcessDefinitionQuery query = processEngine.getRepositoryService().createProcessDefinitionQuery();
        // 最新版本过滤
        query.latestVersion();
        List<ProcessDefinition> list = query.list();
        for (ProcessDefinition processDefinition : list) {
            System.out.println(processDefinition.getId());
        }
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19

好了，回到这一小节的主题，关于如何获得流程定义文件名称和输入流，我个人总结为两种方式。
【第一种方式】，根据客户端传过来的部署id进行获取。在ActivitiAPITest单元测试类中编写如下测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 查询一次部署对应的流程定义文件名称和输入流
     * @throws IOException
     */
    @Test
    public void test5() throws IOException {
        String deploymentId = "201"; // 部署id
        // 获得两个流程定义文件的名称
        List<String> names = processEngine
                .getRepositoryService().getDeploymentResourceNames(deploymentId);
        for (String name : names) {
            System.out.println(name);
            // 获得两个流程定义文件对应的输入流
            InputStream in = processEngine
                    .getRepositoryService().getResourceAsStream(deploymentId, name);
            // 读取输入流写到指定的本地磁盘上
            FileUtils.copyInputStreamToFile(in, new File("F:\\" + name));
            in.close();
        }
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25

运行以上方法，除了在Eclipse控制台打印两个流程定义文件的名称，F盘上也会生成两个流程定义文件：

• qjlc.bpmn
• qjlc.png

【第二种方式】，根据客户端传过来的流程定义id进行获取。在ActivitiAPITest单元测试类中编写如下测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 获得文件名称和输入流
     * @throws IOException
     */
    @Test
    public void test6() throws IOException {
        String processDefinitionId = "qjlc:2:104"; // 流程定义id
        // 直接获得png图片的名称
        // 根据流程定义id查询流程定义对象
        ProcessDefinitionQuery query = processEngine.getRepositoryService().createProcessDefinitionQuery();
        query.processDefinitionId(processDefinitionId);
        ProcessDefinition processDefinition = query.singleResult();
        // 根据流程定义对象获得png图片的名称
        String pngName = processDefinition.getDiagramResourceName();

        // 直接获得png图片对应的输入流
        InputStream pngStream = processEngine.getRepositoryService().getProcessDiagram(processDefinitionId);
        // 读取输入流写到指定的本地磁盘上
        FileUtils.copyInputStreamToFile(pngStream, new File("F:\\" + pngName));
        pngStream.close();
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26

这种方式只是获取到png图片的名称和其对应的输入流。

流程实例操作（启动、查询、删除）

启动流程实例

启动流程实例可分为两种方式：

• 方式一：根据流程定义的id来启动流程实例
• 方式二：根据流程定义的key来启动流程实例，建议使用

先讲第一种方式，我们之前启动流程实例时就是使用的这种方式。现在再讲一遍加深印象。给出流程定义表(act_re_procdef)，如下：

现在我们想启动流程定义id为qjlc:2:104的流程实例，可在ActivitiAPITest单元测试类中编写如下测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 启动流程实例
     */
    @Test
    public void test7() {
        String processDefinitionId = "qjlc:2:104"; // 流程定义的id
        // 方式一：根据流程定义的id来启动流程实例
        ProcessInstance processInstance = processEngine.getRuntimeService()
                .startProcessInstanceById(processDefinitionId);
        System.out.println(processInstance.getId());
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16

再讲第二种方式，这种方式也是被推荐使用的，即根据流程定义的key来启动流程实例，该方式可以自动选择最新版本的流程定义来启动流程实例。以码明示，将ActivitiAPITest单元测试类中的test7方法改为：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 启动流程实例
     */
    @Test
    public void test7() {
        String processDefinitionKey = "qjlc"; // 流程定义的key
        // 方式二：根据流程定义的key来启动流程实例(建议)——可以自动选择最新版本的流程定义来启动流程实例
        ProcessInstance processInstance = processEngine.getRuntimeService().startProcessInstanceByKey(processDefinitionKey);
        System.out.println(processInstance.getId());
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

运行以上方法，启动的是流程定义id为qjlc:4:704的流程实例，给出流程实例表(act_ru_execution)，如下：

查询流程实例

查询流程实例操作的是流程实例表(act_ru_execution)。在ActivitiAPITest单元测试类中编写如下测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 查询流程实例
     */
    @Test
    public void test8() {
        // 流程实例查询对象，操作的是流程实例表(act_ru_execution)
        ProcessInstanceQuery query = processEngine.getRuntimeService().createProcessInstanceQuery();
        List<ProcessInstance> list = query.list();
        for (ProcessInstance processInstance : list) {
            System.out.println(processInstance.getId());
        }
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17

删除流程实例

何谓删除流程实例？举个例子，某人把请假流程启动之后，又不想请假了，那意味着后面的人就不用帮他审批了，所以就需要把这个流程实例删除掉。如要删除流程实例id为1001的那个流程实例，则可在ActivitiAPITest单元测试类中编写如下测试方法进行测试：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 删除流程实例
     */
    @Test
    public void test9() {
        String processInstanceId = "1001"; // 流程实例id
        String deleteReason = "不请假了"; // 删除原因，任君写
        processEngine.getRuntimeService().deleteProcessInstance(processInstanceId, deleteReason);
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14

运行以上方法，流程实例id为1001的流程实例被删除掉了，附带着任务表(act_ru_task)里面EXECUTION_ID_字段为1001的那条记录也被删除掉了。

任务操作（查询、办理）

查询任务

查询任务对应操作的数据库表是任务表(act_ru_task)。在ActivitiAPITest单元测试类中编写如下测试方法进行测试：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 查询任务
     */
    @Test
    public void test10() {
        // 任务查询对象，对应操作的数据库表是任务表(act_ru_task)
        TaskQuery query = processEngine.getTaskService().createTaskQuery();
        query.taskAssignee("张三");
        List<Task> list = query.list();
        for (Task task : list) {
            System.out.println(task.getId() + "\t" + task.getName());
        }
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18

上面只查询了张三的任务，其他人的任务没查，因为从任务表(act_ru_task)知道张三有一个任务——提交请假申请要办理嘛。当流程一步一步向下推进，任务也会不断发生变化，具体地就要根据任务的办理人来过滤了。

办理任务

办理任务操作的数据表有任务表(act_ru_task)、流程实例表(act_ru_execution)。我在ActivitiAPITest单元测试类中编写如下单元测试方法：

public class ActivitiAPITest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    /**
     * 办理任务
     */
    @Test
    public void test11() {
        String taskId = "1104"; // 任务id
        processEngine.getTaskService().complete(taskId);
    }

}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13

我们查询出张三的任务之后，张三就要办理它，办理完之后，流程向下推进到【项目经理审批】这一步，故任务表(act_ru_task)就要发生变化，如下：

从上表可知，李四现在有一个任务——项目经理审批要办理了。除此之外，流程实例表(act_ru_execution)也要发生变化，如下：

上面表中ACT_ID_字段的值是usertask2，就已经表示流程推进到【项目经理审批】这一步了。
现在我们就要明确一个概念，流程一步一步向下推进，并不是我们去控制的，而是由工作流框架来帮我们推进的。我们要做的事就是将任务查出来，把它办理完，办理完之后，它会自动地由工作流框架来推进到下一个任务，所以，由工作流框架负责任务一步一步地向下推进，因为我们当时已经把流程部署进去了，也即说这个规则工作流框架是知道的，所以，我们只需要将任务查出来，把它办理完。流程实例表(act_ru_execution)也要发生变化，ACT_ID_这个字段的值更新了，因为流程向下推进了一步，所以ACT_ID_这个字段的值也需要更新。
下面就很简单了，将李四的任务查询出来，然后办理之。这样流程向下推进到【部门经理审批】这一步，故任务表(act_ru_task)就要发生变化，如下：

从上表可知，王五现在有一个任务——部门经理审批要办理了。除此之外，流程实例表(act_ru_execution)也要发生变化，如下：

上面表中ACT_ID_字段的值是usertask3，就已经表示流程推进到【部门经理审批】这一步了。
接着再将王五的任务查询出来，然后办理之。这样一来，任务表(act_ru_task)和流程实例表(act_ru_execution)就没有任何数据了，整个请假流程就走完了。

总结activiti中的几个对象

• 几个和流程相关的对象

  • Deployment：部署对象，和部署表(act_re_deployment)对应
  • ProcessDefinition：流程定义对象，和流程定义表(act_re_procdef)对应
  • ProcessInstance：流程实例对象，和流程实例表(act_ru_execution)对应
  • Task：任务对象，和任务表(act_ru_task)对应
• 几个Service对象

  • RepositoryService：操作部署、流程定义等静态资源信息
  • RuntimeService：操作流程实例，启动流程实例、查询流程实例、删除流程实例等动态信息
  • TaskService：操作任务，查询任务、办理任务等和任务相关的信息
  • HistoryService：操作历史信息的，查询历史信息
  • IdentityService：操作用户和组
• 几个Query对象

  • DeploymentQuery：对应查询部署表(act_re_deployment)
  • ProcessDefinitionQuery：对应查询流程定义表(act_re_procdef)
  • ProcessInstanceQuery：对应查询流程实例表(act_ru_execution)
  • TaskQuery：对应查询任务表(act_ru_task)

activiti

标签：put   后台   skin   net   ring   build   开始   设定   att

原文地址：https://www.cnblogs.com/wxzz6/p/9603527.html
