jchdl：Jianchang Constructed Hardware Description Library，使用Java语言开发的硬件描述库。（Java是商标不让用，那就用名字 :-）
一. 设计目标
1.设计目标

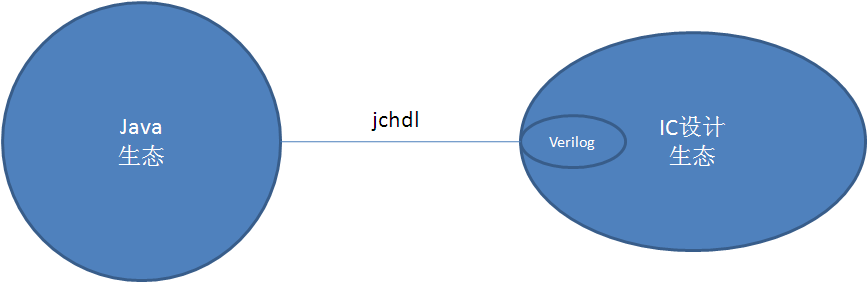

打通IC开发和Java生态，以Java生态的赋能IC开发。
2. 当前路径
当前的路径是基于Java语言，建立硬件建模库（library）。使用jchdl建立硬件模型之后，可以直接进行功能验证。然后转换为Verilog语言，使用现有的工具集对转换后的模型进行验证、仿真等。
?
?
3. 现实
现实是，目前只实现了很小一部分功能。请视该项目为抛砖引玉，希望借助社区的力量（IC专业领域和Java开发领域的专家）来完善。
4. LICENSE
该项目使用较为宽松的BSD 3-Clause License。 希望能够成为一块好砖。
二. 基于Java
a. Java语言是流行的面向对象编程语言（OOP）。
b. Java语言是跨平台的语言，基于Java语言的代码可以一次编译、到处运行。
c. Java语言是编程语言从近代走向现代的象征。
Java不只是Java语言，而是Java生态：
- 先进的并不断演进的编程理念。各种设计模式、架构，基于Java衍生出来。
- 开放的Java社区。基于Java的开源项目众多、层出不穷。Java社区奉行开放的文化，源源不断的产生各种开放的资源。相较之下，IC生态则由于较高的专业门槛，而在很大意义上是封闭的。
- 强大的工具支持。开发环境有Eclipse/Netbeans/Intellij IDEA等强大的工具，相较之下Verilog使用的vim和EDA编辑工具犹如处在石器时代。其他如UML建模工具可以实现建模之后直接转化为Java代码，代码结构可视化工具可以直接分析Java代码生成结构图等。
- 品类繁多且仍在不断增加的各种库：每一种库即是对一个方面的赋能。
- 先进的Java虚拟机（JVM）：JVM已经成为很多想要实现跨平台的语言的首选后端。很多新生的语言都是基于JVM设计，代码最终生成与Java一样的字节码（class）文件，供Java虚拟机解释运行。
?
?
三. 当前实现
由于时间和能力限制，目前仅实现了如下功能：
- 门和开关层（GSL）建模模型，可以基于建模方法论（Methodology）进行建模（model a hardware model）；
- 门和开关层（GSL）模型验证，可以直接运行查看运行结果进行验证；
- RTL层模型验证，可以直接运行查看运行结果进行验证；
二. 辅助建模
当前实现的功能有限，没有建模等后续阶段的支持，所以当前只能进行辅助建模。
三. 模型验证
验证原理：
- GSL模型验证，基于值的传播。值的变化在线和节点上进行传播，如果值没有变化则不会进行传播（可以避免拓扑中的环导致的死循环）。
- RTL模型验证，基于事件驱动模型，参考Verilog event schedule机制。当有wire或reg的值变化，而又有依赖这个reg和wire的逻辑时，则执行这段逻辑。逻辑的执行又导致新的事件产生。在一个time slot中，一直执行，直到没有新的事件产生为止。
验证方法：
- 使用Intellj IDEA等IDE提供的断点功能，在执行时停下来观察变量的值。也可以单步执行、步入、步出等功能跟踪代码执行流程。
- 使用log机制，记录执行过程中的log，执行完成之后再行分析。
