半加器电路是指对两个输入相加，输出一个结果位和，没有进位输入的电路。 是实现两个一位二进制数的加法运算电路。

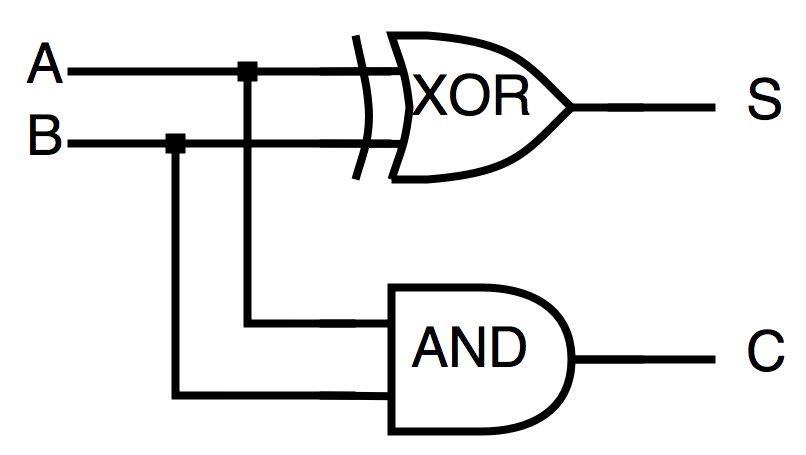

逻辑图

??

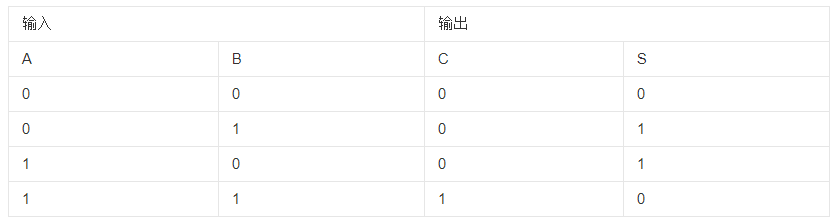

真值表

??

参考链接

https://github.com/wjcdx/jchdl/blob/master/src/org/jchdl/model/gsl/operator/arithmetic/HalfAdder.java

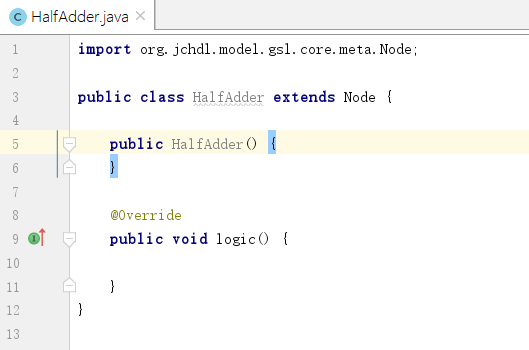

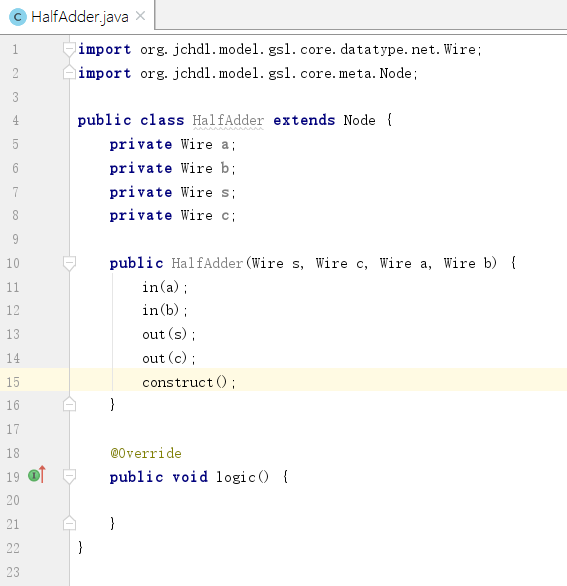

1.创建HalfAdder.java，并生成构造方法和logic()方法

??

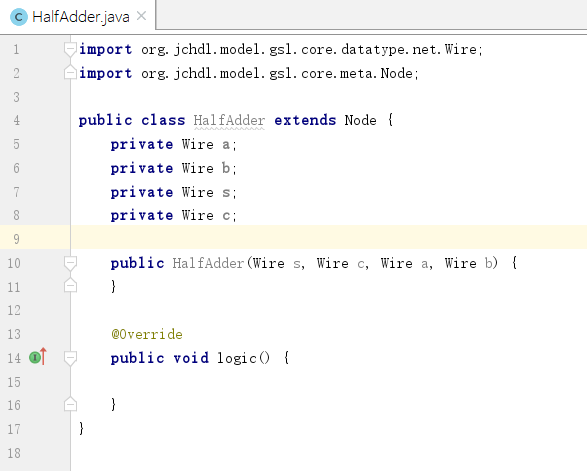

2. 根据逻辑原理图，添加输入输出线

??

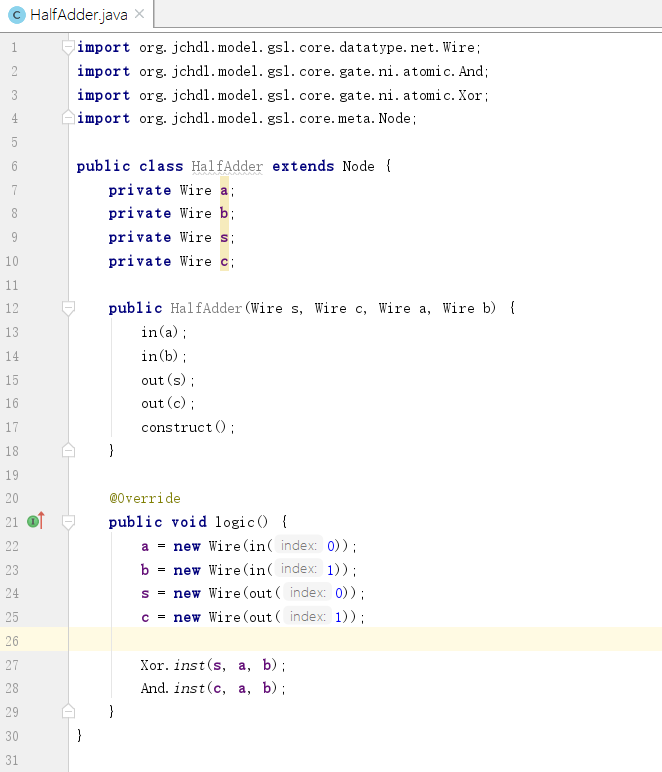

3. 在构造方法中搜集输入输出线并调用construct()方法

??

4. 在logic()方法中创建子节点并连线

??

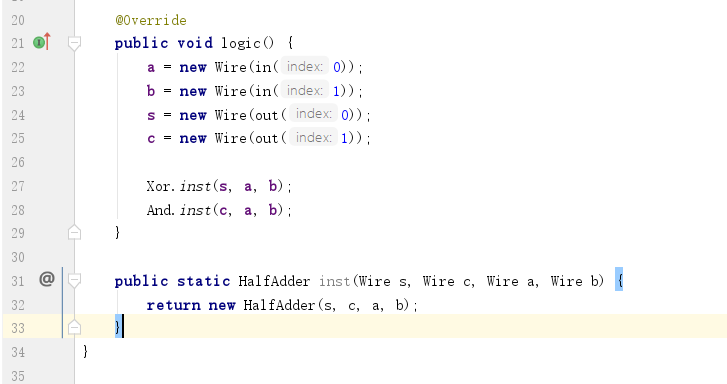

5. 创建inst静态方法方便后续使用

??

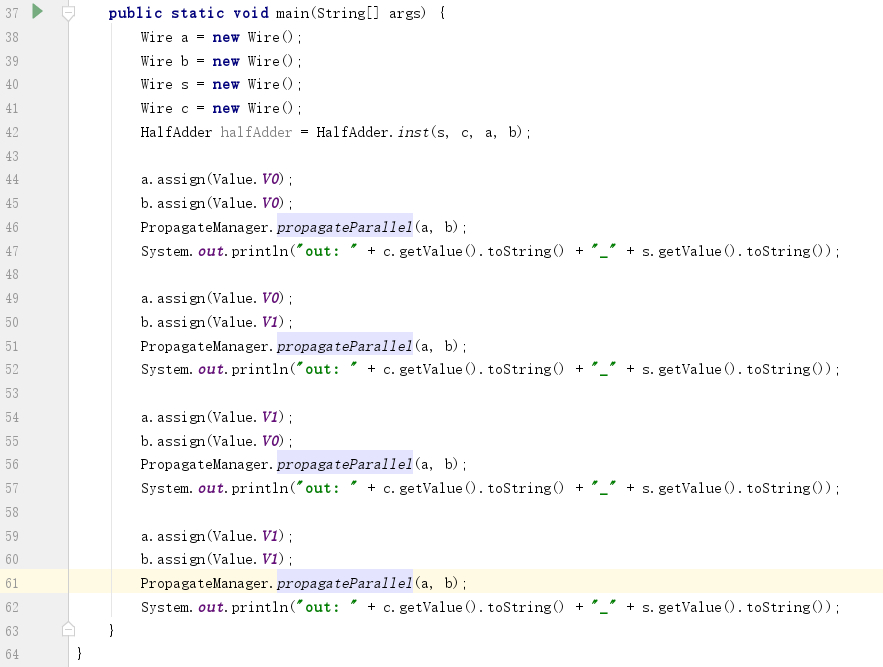

6. 创建main方法执行验证

??

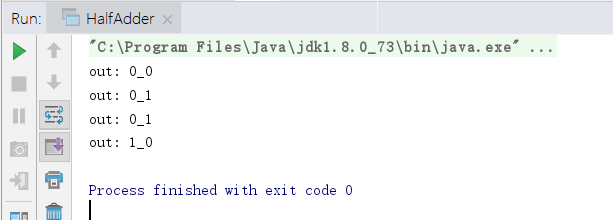

运行结果为：

??

与真值表一致。

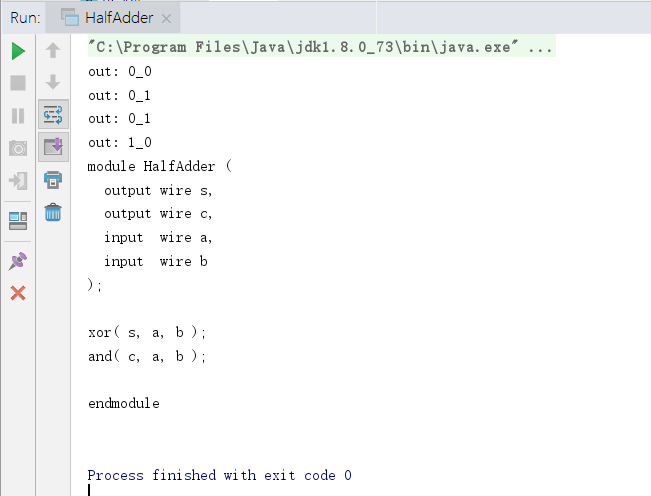

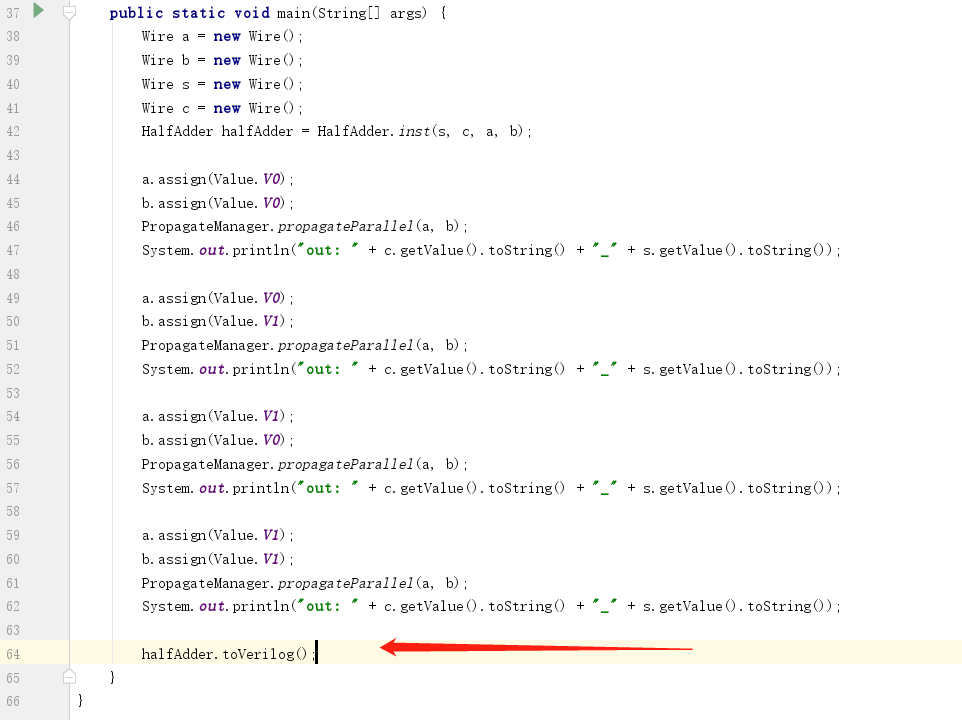

7. 生成Verilog

??

执行结果如下：

??
