全加器是能够计算低位进位的二进制加法电路。与半加器相比,全加器不只考虑本位计算结果是否有进位,也考虑上一位对本位的进位,可以把多个一位全加器级联后做成多位全加器.



逻辑图



?技术分享图片?

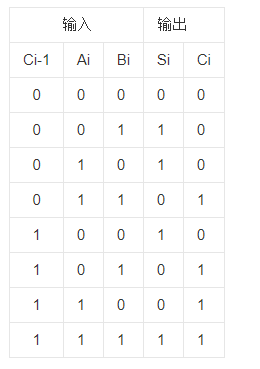

真值表



?技术分享图片?



参考链接

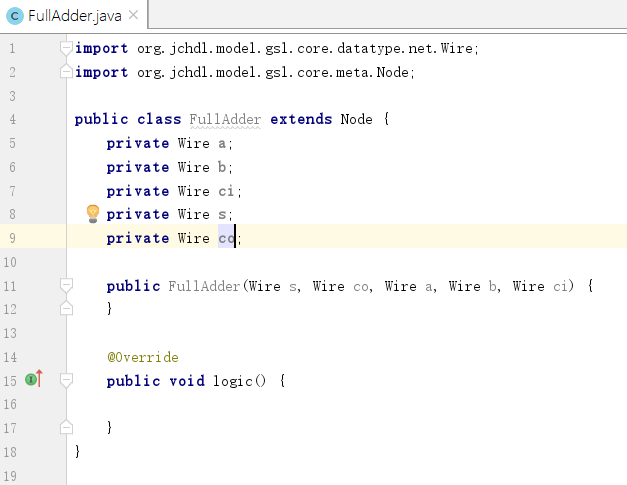

1.创建FullAdder.java, 并生成构造方法和logic()方法

?技术分享图片?



2. 根据逻辑原理图,添加输入输出线

?技术分享图片?

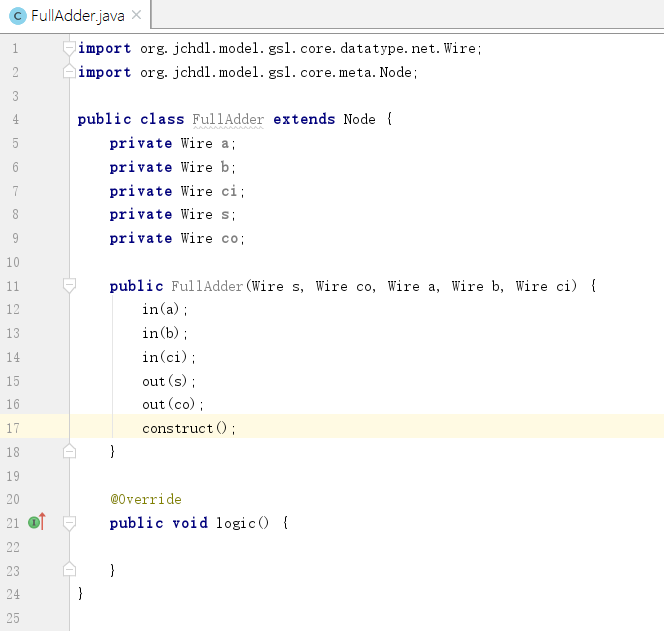

3. 在构造方法中搜集输入输出线并调用construct()方法

?技术分享图片?

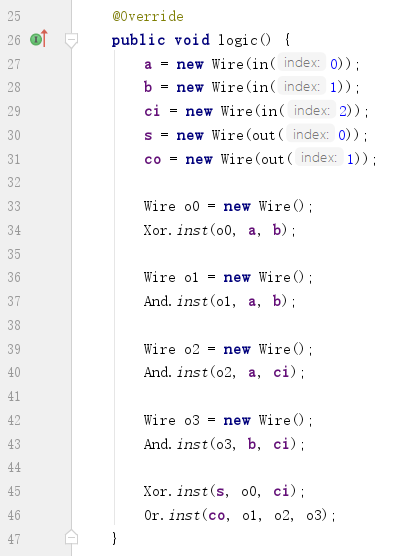

4. 在logic()方法中创建子节点并连线

?技术分享图片?



5. 创建inst静态方法方便后续使用

?技术分享图片?



6. 创建main方法执行验证

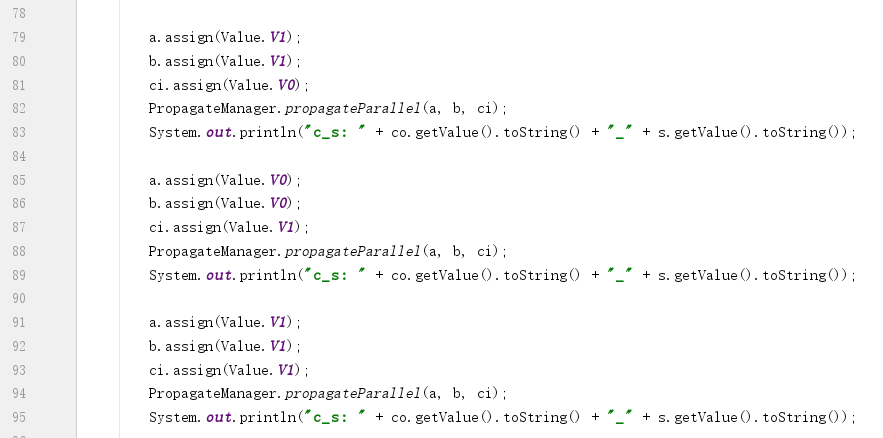

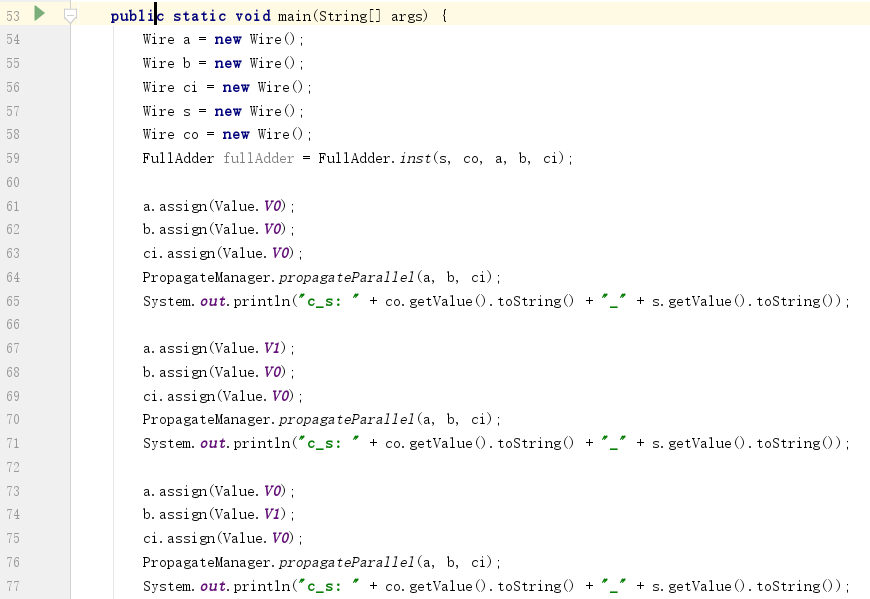

?技术分享图片?

?技术分享图片?

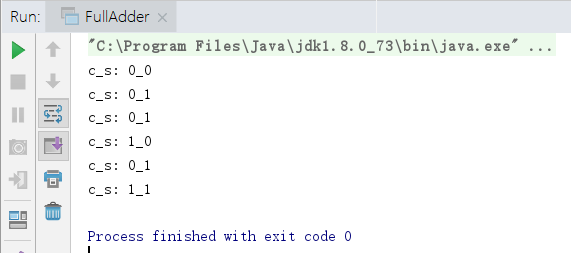

运行结果为:

?技术分享图片?



与真值表一致。

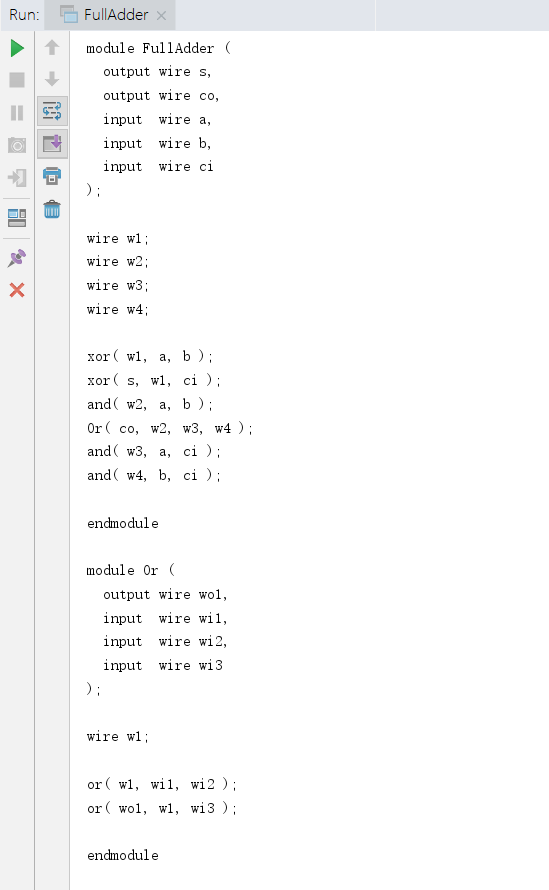

7. 生成Verilog

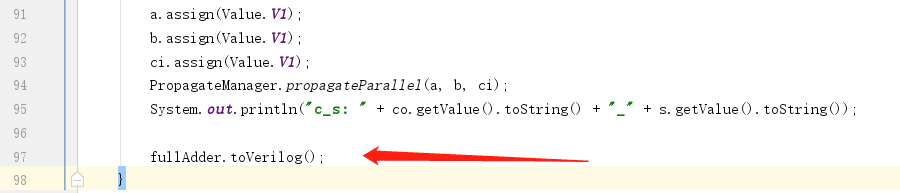

?技术分享图片?



执行结果如下:



?技术分享图片?
