输出电压变化范围为：0~-(2^n-1)/2^n*Vref
当位数很高时，每个电阻都有很高精度是十分困难的。
输出电压变化范围为：0~-(2^n-1)/2^n*Vref

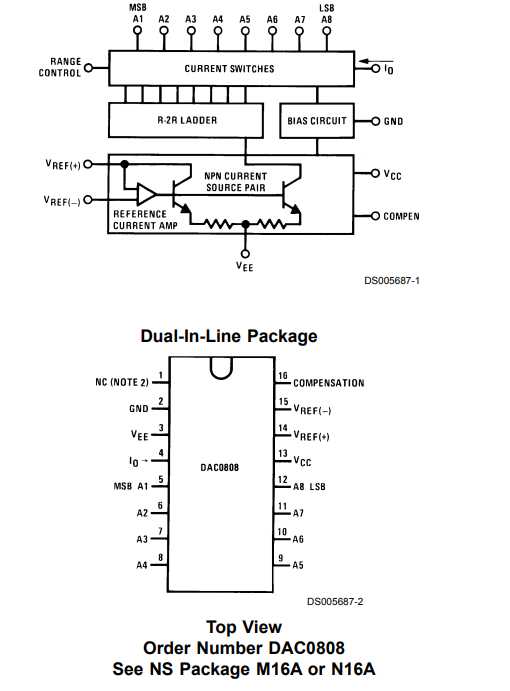

尽管倒T型电阻网络D/A转换器具有较高的转换速度，但由于电路中存在模拟开关电压降，当流过各支路的电流稍有变化时，就会产生转换误差。为进一步提高D/A转换器的精度，可采用权电流型D/A转换器。
原理通过电容分压。
优点：
1.输出电压的精度只与各个电容器电容量的比例有关，而与它们的电容量无关。
2.输出电压Vo的稳压态不受开关内阻及参考电压源内阻的影响，因而降低了对开关电路及参考电压源的要求。
3.稳态下权电容网络不消耗功率。
4.在MOS管集成电路中电容器不仅容易制作，而且可以通过精确控制电容器的尺寸严格地保持电容器之间电容量的比例关系。
缺点：位数较高时，各个电容器的电容量相差很大，会占用很大的硅片面积，不利于集成，而且由于电容充放电时间的增加降低电路的转换速度。
精度：主要受电容量比例的误差及电容器漏电的影响。为了减少负载电路对权电容网络的影响，在输出端设置高输入阻抗的隔离放大器。
开关树型D/A转换器电路由电阻分压器和接成树状的开关网络组成。图11.4.1是输入为3位二进制数码的开关树型D/A转换器电路结构图。图中这些开关的状态分别受3位输入代码状态的控制。
双极性输出DAC：
需要加偏置电路将电压偏移。
各种DAC比较：
