jchdl - GSL实例 - DLatch（D锁存器）

时间：2018-10-27 19:50:25      阅读：192      评论：0      收藏：0      [点我收藏+]

标签：使用   原理   执行   ace   adb   log   styles   tps   alt

 https://mp.weixin.qq.com/s/c8kDgye50nKJR4tkC0RzVA



D锁存器对电平敏感，当使能位使能时，输出Q跟随输入D的变化而变化。

?技术分享图片?
摘自康华光《电子技术基础 · 数字部分》（第五版）

参考链接

1.创建DLatch.java, 并生成构造方法和logic()方法
略

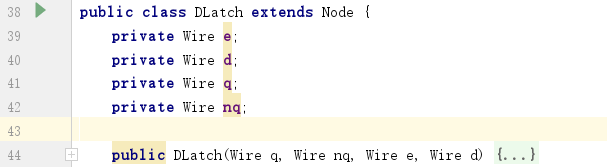

2. 根据逻辑原理图，添加输入输出线
?技术分享图片?

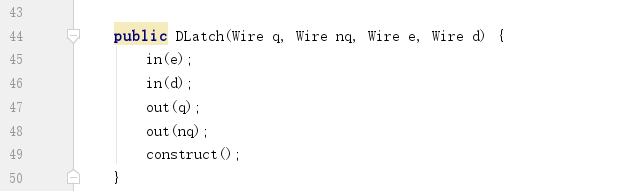

3. 在构造方法中搜集输入输出线并调用construct()方法
?技术分享图片?


4. 在logic()方法中创建子节点并连线
?技术分享图片?

5. 创建inst静态方法方便后续使用
略

6. 创建main方法执行验证
?技术分享图片?

运行结果为：
?技术分享图片?


7. 生成Verilog
生成定制化模块名：
无

调用toVerilog()方法生成Verilog实现。
?技术分享图片?

执行结果如下：
?技术分享图片?
