操作系统工作流程

时间:2018-10-28 22:01:41      阅读:265      评论:0      收藏:0      [点我收藏+]

标签:i++   turn   linu   simple   存在   entry   平台   handle   spec

计算机有三个关键性机制:存储程序计算机,堆栈机制和中断机制
第一章中已经重点学习了存储程序的计算机,接下来我们重点学习堆栈机制和中断机制。

堆栈机制

堆栈机制是高级语言可以实现的基础机制,是C语言程序运行时必须使用的记录函数调用路径和参数存储的空间,他的具体作用有:记录函数调用框架,传递函数参数,保存返回值的地址,提供函数内部局部变量的存储空间等
堆栈相关的寄存器有:
1.ESP(堆栈指针寄存器)以及EBP(记录当前函数调用基址的基址指针寄存器)
2.CS:EIP:总是指向下一条的指令地址。顺序执行时,总是指向地址连续的下一条指令;跳转/分支执行时,CS:EIP的值会根据程序需要被修改。
3.EAX:保存返回值。如果有多个返回值,则返回一个内存地址。
堆栈相关操作:
push:栈顶地址减少4个字节,并将操作数放入栈顶存储单元
pop:栈顶地址增加四个字节,并将栈顶存储单元的内容放入操作数
call:将当前CS:EIP的值压入栈顶,CS;EIP指向被调用函数的入口地址
ret:从栈顶弹出原来保存在这里的CS:EIP的值,放入CS:EIP的值
enter和leave:一步对函数调用堆栈框架的建立和拆除进行封装
参数传递;从左到右依次压栈

中断机制实验

虚拟X86的cpu硬件平台搭建

本次实验在实验楼环境中进行,实验代码如下

cd LinuxKernel/linux-3.9.4
rm -rf mykernel
patch -p1 < ../mykernel_for_linux3.9.4sc.patch
make allnoconfig
make #编译内核
qemu -kernel arch/x86/boot/bzImage

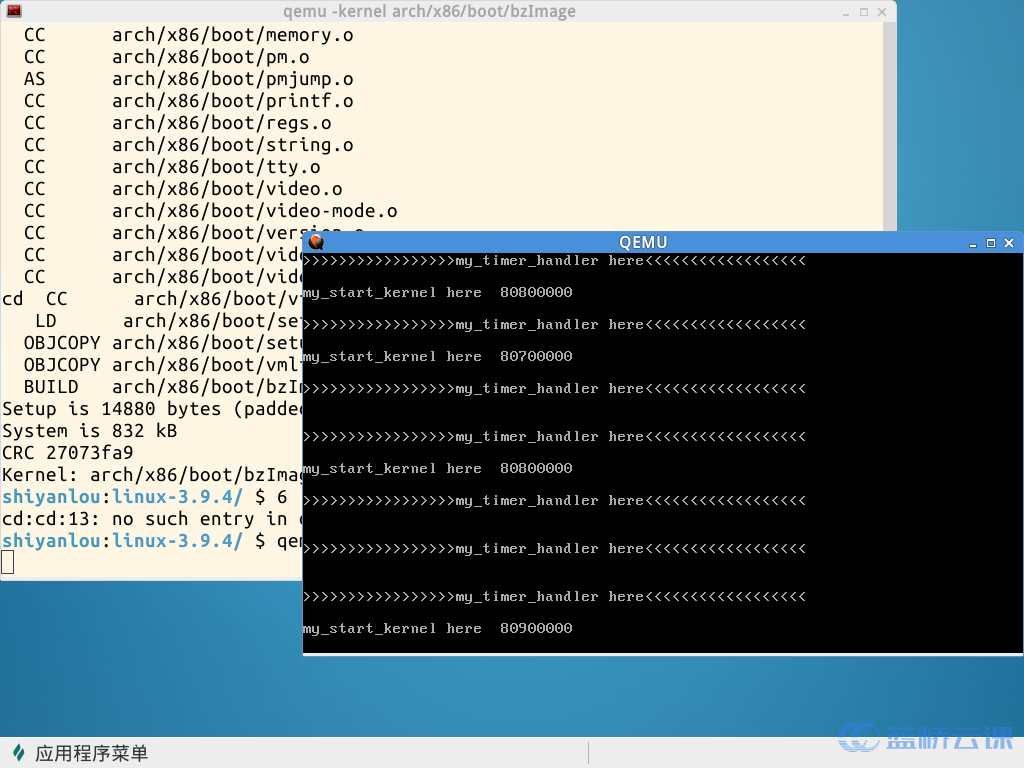

搭建起来后内核的启动效果如下
技术分享图片

在mykernel基础上完成一个简单的时间片轮转多道程序

在前面试验的基础上cd mykernel ,增加一个mypcb.h的头文件
mypcb.h

#define MAX_TASK_NUM        4
#define KERNEL_STACK_SIZE   1024*8
/* CPU-specific state of this task */
struct Thread {
    unsigned long       ip;
    unsigned long       sp;
};

typedef struct PCB{
    int pid;
    volatile long state;
    char stack[KERNEL_STACK_SIZE];
    /* CPU-specific state of this task */
    struct Thread thread;
    unsigned long   task_entry;
    struct PCB *next;
}tPCB;//pcb结构体定义

void my_schedule(void);

修改mymain.c文件如下

#include <linux/types.h>
#include <linux/string.h>
#include <linux/ctype.h>
#include <linux/tty.h>
#include <linux/vmalloc.h>
#include "mypcb.h"

tPCB task[MAX_TASK_NUM];  //PCB的数组task
tPCB * my_current_task = NULL; //当前task指针
volatile int my_need_sched = 0; //是否需要调度

void my_process(void);

void __init my_start_kernel(void) //mykernel内核代码入口
{
    int pid = 0;
    int i;
    /* 初始化0号进程*/
    task[pid].pid = pid;
    task[pid].state = 0;/* -1 unrunnable, 0 runnable, >0 stopped */
    task[pid].task_entry = task[pid].thread.ip = (unsigned long)my_process;
    task[pid].thread.sp = (unsigned long)&task[pid].stack[KERNEL_STACK_SIZE-1];
    task[pid].next = &task[pid];

    /*fork其他进程 */
    for(i=1;i<MAX_TASK_NUM;i++)
    {
        memcpy(&task[i],&task[0],sizeof(tPCB));
        task[i].pid = i;
        task[i].state = -1;
        task[i].thread.sp = (unsigned long)&task[i].stack[KERNEL_STACK_SIZE-1];
        task[i].next = task[i-1].next;
        task[i-1].next = &task[i];
    }

    /* 用task[0]开始0号进程 */
    pid = 0;
    my_current_task = &task[pid];
    asm volatile(
        "movl %1,%%esp\n\t"
        "pushl %1\n\t"
        "pushl %0\n\t"
        "ret\n\t"
        "popl %%ebp\n\t"
        :
        : "c" (task[pid].thread.ip),"d" (task[pid].thread.sp)   /* input c or d mean %ecx/%edx*/
    );
}

void my_process(void)
{
    int i = 0;
    while(1)
    {
        i++;
        if(i%10000000 == 0)
        {
            printk(KERN_NOTICE "this is process %d -\n",my_current_task->pid);
            if(my_need_sched == 1) //判断是否需要调度
            {
                my_need_sched = 0;
                my_schedule();
            }
            printk(KERN_NOTICE "this is process %d +\n",my_current_task->pid);
        }
    }
}

修改myinterrupt.c文件如下:

/*
 *  linux/mykernel/myinterrupt.c
 *
 *  Kernel internal my_timer_handler
 *
 *  Copyright (C) 2013  Mengning
 *
 */
#include <linux/types.h>
#include <linux/string.h>
#include <linux/ctype.h>
#include <linux/tty.h>
#include <linux/vmalloc.h>

#include "mypcb.h"

extern tPCB task[MAX_TASK_NUM];
extern tPCB * my_current_task;
extern volatile int my_need_sched;
volatile int time_count = 0;

/*
 * Called by timer interrupt.
 * it runs in the name of current running process,
 * so it use kernel stack of current running process
 */
void my_timer_handler(void)
{
#if 1
    if(time_count%1000 == 0 && my_need_sched != 1)
    {
        printk(KERN_NOTICE ">>>my_timer_handler here<<<\n");
        my_need_sched = 1;
    }
    time_count ++ ;
#endif
    return;
}

void my_schedule(void)
{
    tPCB * next;
    tPCB * prev;

    if(my_current_task == NULL
        || my_current_task->next == NULL)
    {
        return;
    }
    printk(KERN_NOTICE ">>>my_schedule<<<\n");
    /* schedule */
    next = my_current_task->next;
    prev = my_current_task;
    if(next->state == 0)/* -1 unrunnable, 0 runnable, >0 stopped */
    {
        my_current_task = next;
        printk(KERN_NOTICE ">>>switch %d to %d<<<\n",prev->pid,next->pid);
        /* 进程切换 */
        asm volatile(
            "pushl %%ebp\n\t"       /* save ebp */
            "movl %%esp,%0\n\t"     /* save esp */
            "movl %2,%%esp\n\t"     /* restore  esp */
            "movl $1f,%1\n\t"       /* save eip */
            "pushl %3\n\t"
            "ret\n\t"               /* restore  eip */
            "1:\t"                  /* next process start here */
            "popl %%ebp\n\t"
            : "=m" (prev->thread.sp),"=m" (prev->thread.ip)
            : "m" (next->thread.sp),"m" (next->thread.ip)
        );
    }
    return;
}

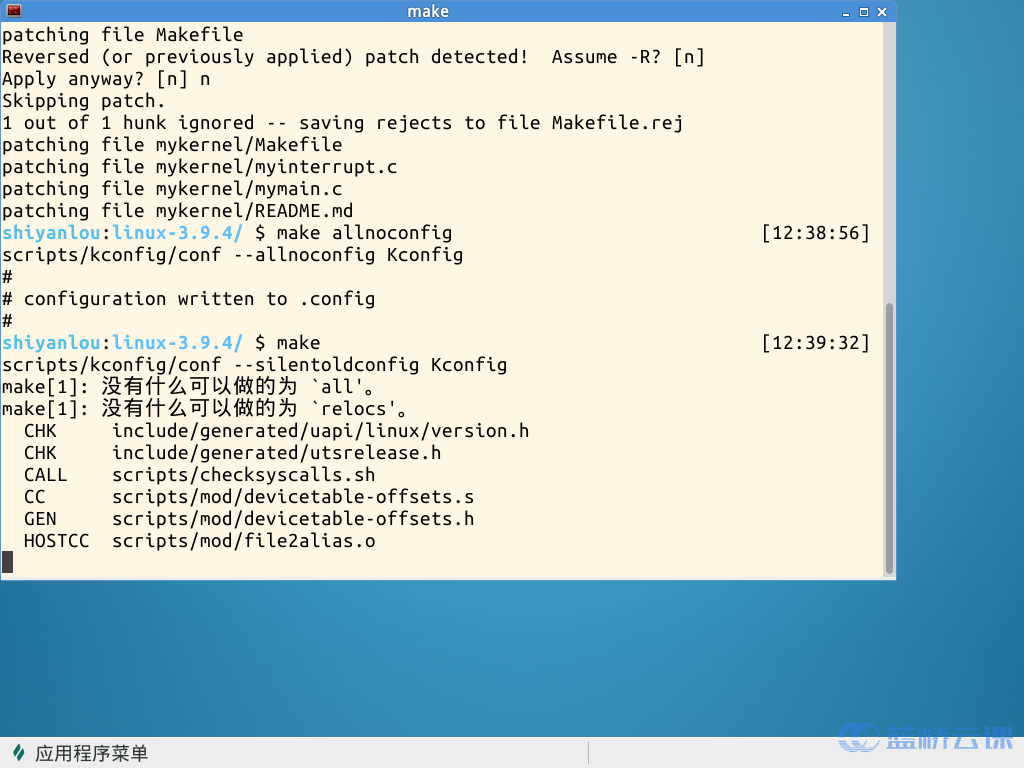

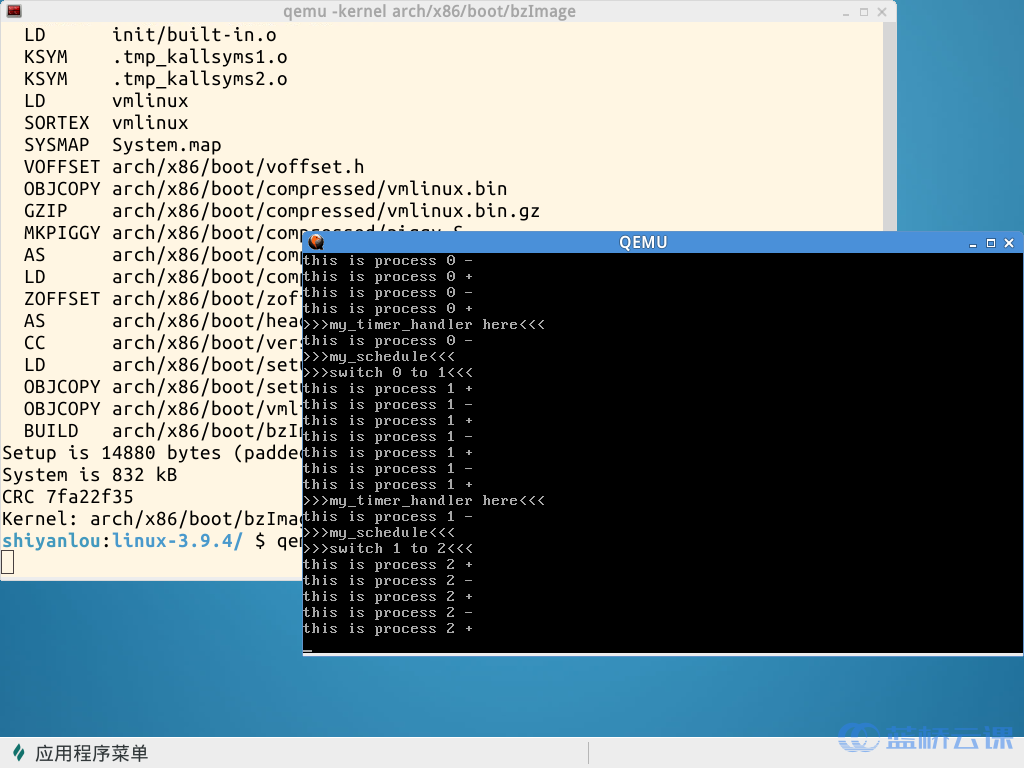

重新make编译后qemu窗口查看,得到如下结果:
技术分享图片
技术分享图片

遇到问题
1.make编译出错
2.重新启动后内核启动效果没有变化
解决方法
1.在mykernel目录下修改代码
2.换了一组新的内核代码,最开始使用的代码切换进程过程不完成
