带进位的加法。
参考链接
1.创建Adder4Carry.java, 并生成构造方法和logic()方法
略

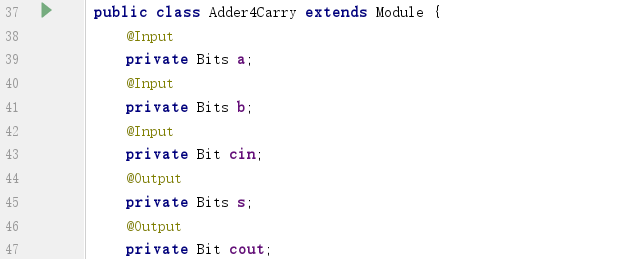

2. 根据逻辑原理，添加输入输出接口
?
?
输入输出线作为类成员存在。使用注解标明是input port还是output port。

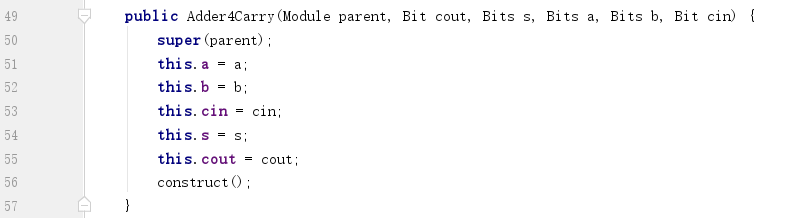

3. 在构造方法中搜集输入输出线并调用construct()方法（可以直接根据输入输出接口，生成该构造函数）
?
?
首先调用父类即Module类的构造方法，以构建模块hierarchy。
然后逐个把输入输出参数与input/output port对应上。
然后调用construct()方法构造模块（调用一次logic()方法，搜集模块的assign/always代码块、子模块）。

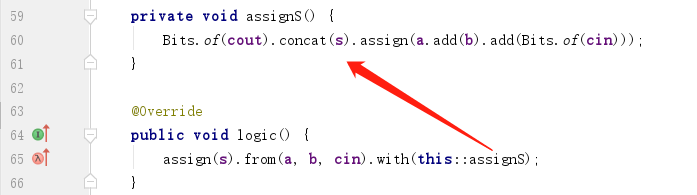

4. 在logic()方法中创建assign/always代码块，以及子模块
?
?
这里包含一个assign代码块：当发生a, b，cin的变化事件时，执行lambda表达式的方法，以更新cout, s的值。
这里使用了concat组合，因为cout为Bit类型，而Bit类型为基本类型，较为简单。所以先转换为Bits然后再行与其他线组合。

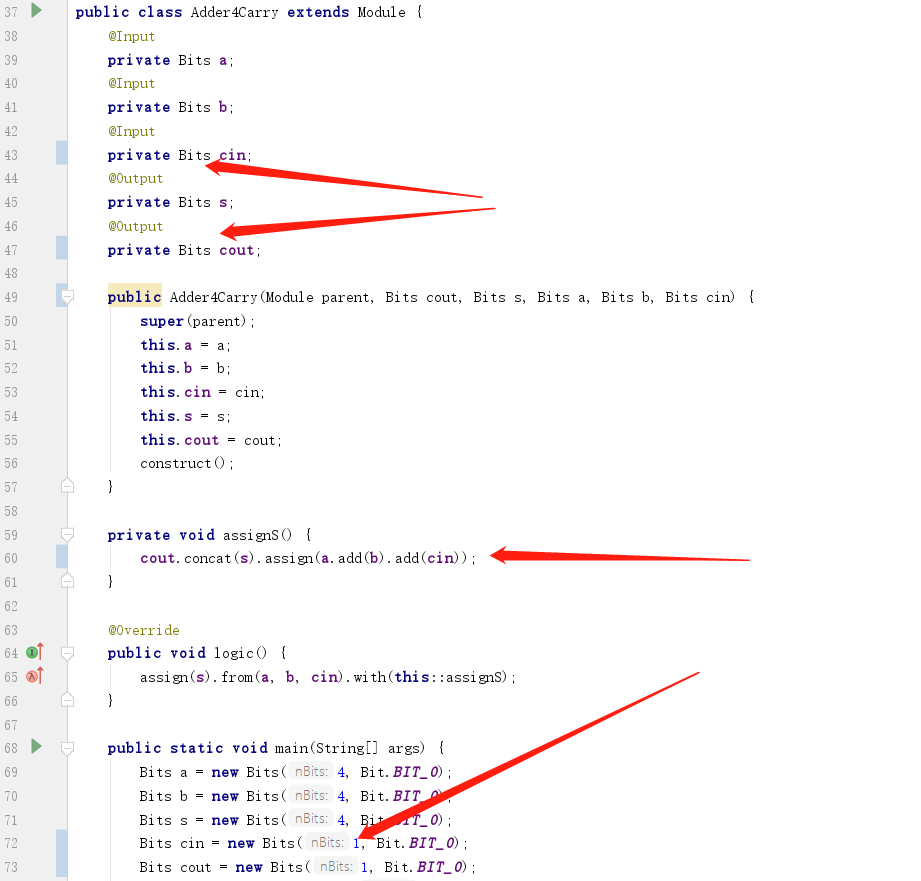

可以将cout, cin声明为Bits类型，但宽度为1，这样写起来较为简单。
?
?
5. 创建inst静态方法方便后续使用
略

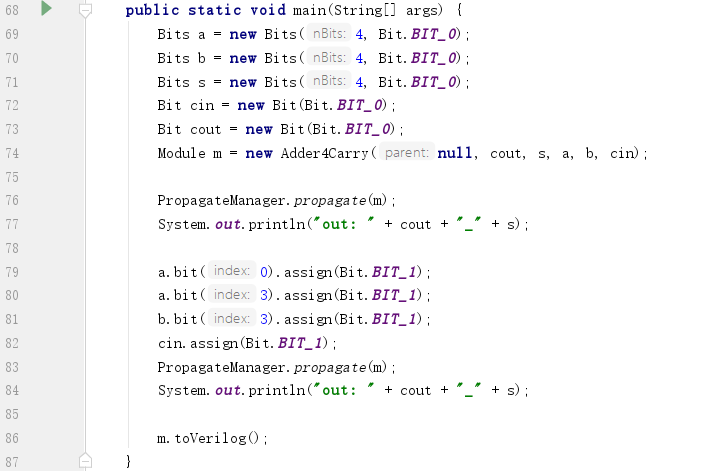

6. 创建main方法执行验证
?
?
运行结果为：
?
?
7. 生成Verilog
生成定制化模块名：
略
调用toVerilog()方法生成Verilog实现。
略
执行结果如下：
?
? jchdl - RTL实例 - Adder4Carry
