为了更好的理解docker，除了namespace和cgroups之外，在docker中如何进行存储文件也是需要进行进一步理解的。在docker中叫做storage driver，在本文中将会介绍一下docker最早支持的storage driver的AUFS，并在ubuntu上简单模拟AUFS是如何工作的。

Storage driver

docker除了支持AUFS，还支持DeviceMapper等多种storage driver。

什么是AUFS

AUFS是一种Union File System, 它是Docker最早支持的storage driver。因为使用的时间也较长了，虽然还是不太习惯这个所谓的长的概念，docker从最初只支持AUFS一种，目前已经到支持上面6种FS，成长的速度飞快。最初使用docker的实践者们已经在实际环境中开始使用AUFS了，而且也有较强的社区支持。

Linux的文件系统

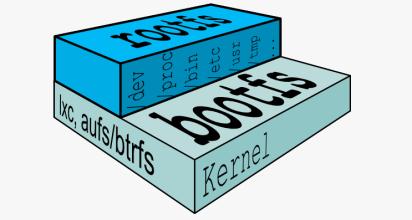

Linux的文件系统一般由bootfs和rootfs组成。

简单总结为bootfs在用linux的时候不出问题是意识不到的，rootfs在linux启动之后我们无时无刻不在与之打交道。

AUFS的特点

简单的来说，AUFS能将一台机器上的多个目录或文件，以联合的方式提供统一视图进行管理。下面是它的一些特点

• 最早docker所支持的storage driver
• 使用这种方式，container启动速度较快
• 存储和内存的使用效率较高
• 支持COW(copy-on-write)
• 所有的文件和目录以及挂载点都必须在同一台机器上
• AUFS迟迟不能加入到linux内核主线之中，目前流行的发型版只有ubuntu支持AUFS
• docker的layer较深时效率较为低下
• 因为AUFS是文件级别的动作方式，单个文件很大时，性能和效率不是特别理想

AUFS在docker中的使用

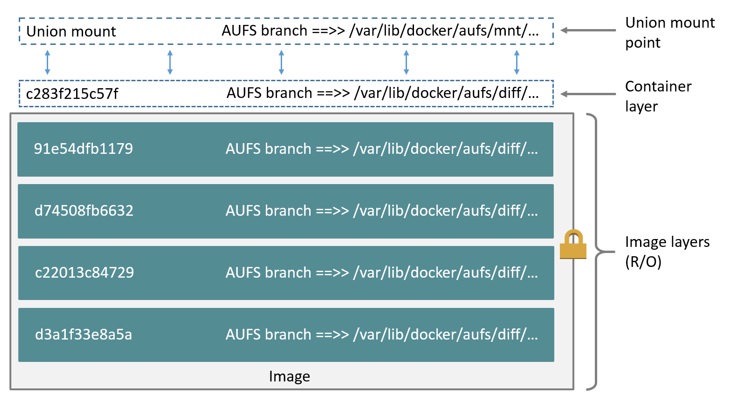

下面这张图显示了ubuntu的镜像是如何用AUFS联合到一起的。

AUFS把每个目录都作为一个AUFS branch，整整齐齐的垛在一起，在最上面提供了一个统一的视图union mount point进行管理。

Ubuntu下AUFS的演示

演示用ubuntu版本

root@ubuntu:~# uname -a
Linux ubuntu 4.4.0-31-generic #50-Ubuntu SMP Wed Jul 13 00:07:12 UTC 2016 x86_64 x86_64 x86_64 GNU/Linux
root@ubuntu:~#

• 1
• 2
• 3

事前准备

准备联合用的目录bootfs

root@ubuntu:~# mkdir -p /tmp/testrootfs/etc /tmp/testrootfs/bin /tmp/testrootfs/tmp /tmp/testrootfs/proc
root@ubuntu:~#

• 1
• 2

root@ubuntu:~# mkdir -p /tmp/testaufs/readonlydir
root@ubuntu:~# mkdir -p /tmp/testaufs/readwritedir/
root@ubuntu:~# touch /tmp/testaufs/readonlydir/readonlyfile.txt
root@ubuntu:~# touch /tmp/testaufs/readwritedir/readwritefile.txt
root@ubuntu:~#

• 1
• 2
• 3
• 4
• 5

准备挂载点

root@ubuntu:~# mkdir -p /tmp/aufsmnt

• 1

挂载点事前确认

root@ubuntu:~# ll /tmp/aufsmnt
total 8
drwxr-xr-x  2 root root 4096 Sep 22 09:30 ./
drwxrwxrwt 17 root root 4096 Sep 22 09:30 ../
root@ubuntu:~#

• 1
• 2
• 3
• 4
• 5

挂载

使用AUFS进行挂载

root@ubuntu:/# mount -t aufs -o br=/tmp/testaufs/readonlydir=ro:/tmp/testrootfs=ro:/tmp/testaufs/readwritedir/=rw none /tmp/aufsmnt
root@ubuntu:/#

• 1
• 2

挂载后确认

total 24
drwxr-xr-x  8 root root 4096 Sep 22 09:29 ./
drwxrwxrwt 17 root root 4096 Sep 22 09:30 ../
drwxr-xr-x  2 root root 4096 Sep 22 09:26 bin/
drwxr-xr-x  2 root root 4096 Sep 22 09:26 etc/
drwxr-xr-x  2 root root 4096 Sep 22 09:26 proc/
-rw-r--r--  1 root root    0 Sep 22 09:29 readonlyfile.txt
-rw-r--r--  1 root root    0 Sep 22 09:29 readwritefile.txt
drwxr-xr-x  2 root root 4096 Sep 22 09:26 tmp/
root@ubuntu:/#

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10

确认只读

root@ubuntu:/# echo "hello world" >/tmp/aufsmnt/readonlyfile.txt
-su: /tmp/aufsmnt/readonlyfile.txt: Read-only file system
root@ubuntu:/#

• 1
• 2
• 3

ro方式的文件，是不能写的

确认可写

root@ubuntu:/# echo "hello world" > /tmp/aufsmnt/readwritefile.txt
root@ubuntu:/# cat /tmp/aufsmnt/readwritefile.txt
hello world
root@ubuntu:/#

• 1
• 2
• 3
• 4

rw方式的文件，是可写的

耐着性子看完本篇之后，结合前面的一些namespace和cgroups的例子，再结合busybox这把小巧的武器，是不是突然发现只用linux内核功能也能做到docker雏形的特性了。虽然重复造轮子不是我们的目的，研究一下人家轮子的原理能拆能装才是一个蓝领工人应有的技能。
