单片机实训板是以Atmel公司的AT89S52单片机为核心的实验板，主要资源包括以下部分：
1、输入单元——四个独立按键/十六个矩阵按键（通过短路帽跳线选择），一个PS2键盘/鼠标接口
2、输出单元——八位LED发光管/四位动态扫描数码管/1602液晶（共用P0口），蜂鸣器，继电器
3、存储单元——SPI串行存储器AT93C46，I2C串行存储器AT24C02
4、实时时钟——DS1302(SPI接口）
5、数字温度传感器——DS18B20（单总线接口）
6、串行ADC——TLC549
7、下载接口——USB ASP（IDC10接口，通过杜邦线连接）
具体的电路原理图见新苗班群共享文件《W-A_51原理图.pdf》。
二、系统设置
1、硬件连接：实验板+USB ASP下载器+USB转5V线，USB ASP下载器的安装见压缩包说明。
2、软件需求：编译器Keil uVison4+源代码编辑Notepad+程序下载progisp1.72。
三、工程模板建立
1、新建顶层文件夹，如 \W_A51Borad；新建三个子文件夹，pro为Keil工程文件，src为C源文件，inc为C库文件；工程模板见群共享《W_A_51Board工程模板.zip》。
2、双击Keil图标运行软件，执行菜单Project->New uVison...，键入项目名称并指定目录pro；
3、在器件选择对话框选中Atmel->AT89S52，拷贝启动文件选项选”N“；

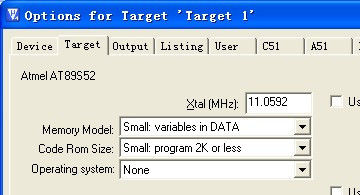

4、执行菜单Project->Options for Target...进行目标板设置，Target栏设置如图1.1所示：

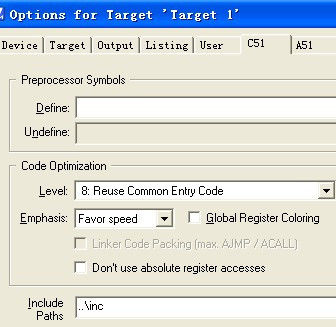

5、Output栏勾选"Create HEX File"，C51栏中的”Include Paths“指定"inc"目录，如图1.2所示：
6、将Keil\C51\INC\Atmel\目录下的"AT89X52"拷贝到"inc"目录，同时新建项目头文件"WA51.h",在”src“文件夹中新建主函数源文件”main.c“和项目源文件”WA51.c“;

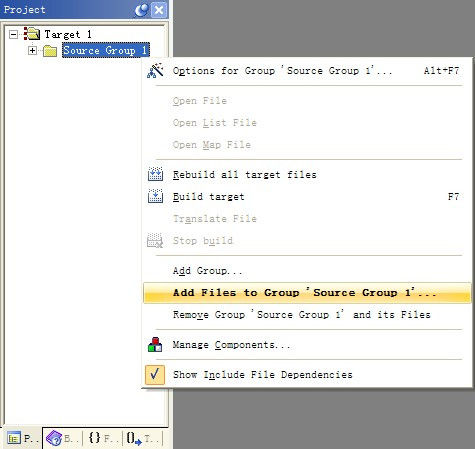

7、在Keil界面左侧导航栏选中”Source Group 1“单击右键从下拉菜单选择”Add File to Group...“，添加“src”文件夹中的两个源文件，如图1.3所示：
8、执行菜单Project->Build target编译工程，如无错误即生成hex下载文件，调用progisp1.72软件通过USB ASP下载hex文件到单片机执行。

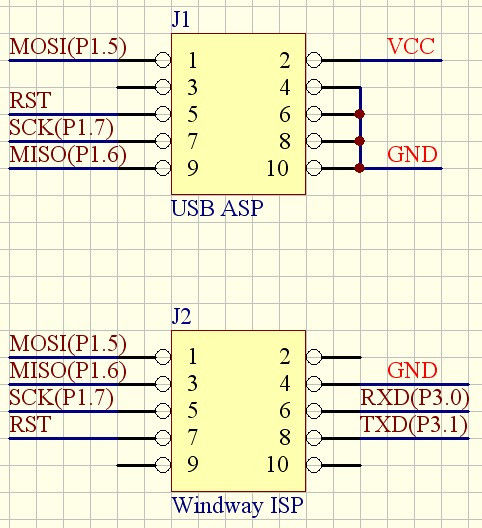

9、下载器和开发板的连接如图1.4所示：
用杜邦线将MOSI/MISO/SCK/RST和GND五个信号连接起来，VCC也可以通过下载器给开发板供电。
