介绍Module输入输出端口如何进行绑定。
?
?
1. IO()

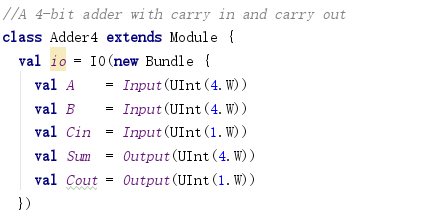

在定义一个模块时，使用Bundle的匿名子类型来定义模块的输入输出端口，然后将其传递给IO()方法。

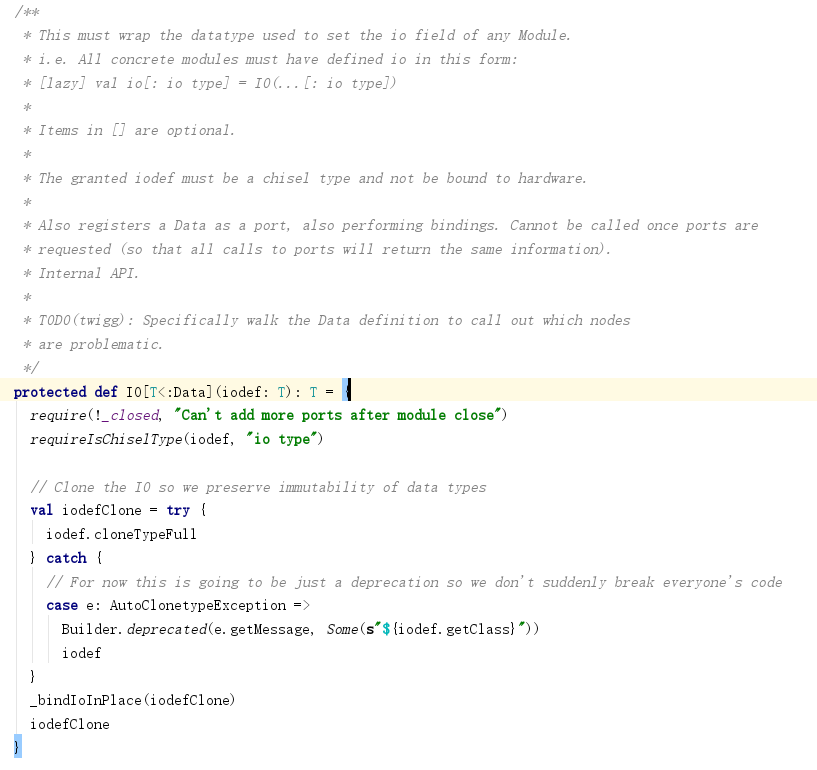

IO()方法定义在BaseModule中，其记录自定义Bundle匿名子类型中各个数据成员的绑定信息。亦即把输入输出端口绑定到所在的模块上。
?
?
a. 不能重复绑定：requireIsChiselType(iodef, "io type")
b. 获取一个iodef的克隆：iodef.cloneTypeFull
c. 调用_bindIoInPlace执行绑定动作
d. 返回iodefClone
PS. require(!_closed, "Can‘t add more ports after module close")中的closed是指模块是否已经完成定义，已经完成后则不可以再添加输入输出端口，这个后面再讲。
2. _bindIoInPlace
这个方法实际执行绑定动作：
?
?
a. _bindIoInPlace为BaseModule类的方法，所以PortBinding(this)中的this是指当前模块；

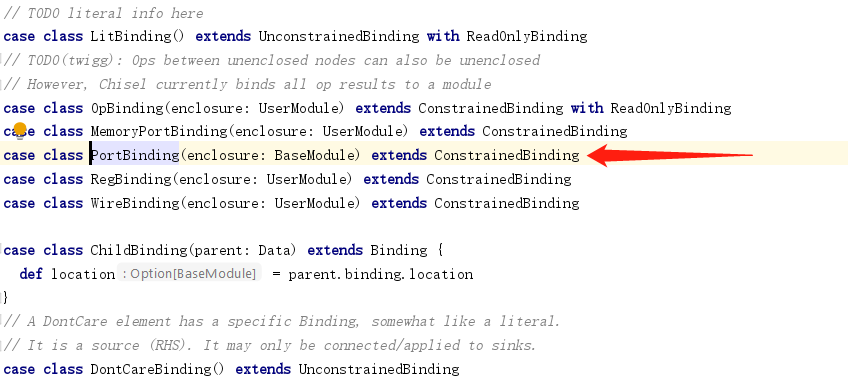

b. PortBinding(this)使用当前模块构造一个PortBinding：
?
?
c. iodef的类型为Bundle的子类型，所以有bind方法，调用其bind方法进行绑定
绑定的对象（target）为PortBinding，而这个PortBinding中含有对当前模块的引用。从而把iodef和当期模块绑定到一起。
d. 把iodef加入到当前模块的IO端口中：_ports += iodef，这样实现了从模块到端口的引用。
结合iodef到模块的binding，就成了双向引用，可以互相查找。
Chisel3 - bind - PortBinding
