模块（Module）从输入端口（input ports）接收输入，经过内部实现的转换逻辑，从输出端口（output ports）输出。
在Chisel3中，模块的输入输出端口，通过IO(new Bundle{...})的形式定义，其中定义了各种类型的数据变量。在实现模块内部转换逻辑的时候，也需要使用到各种类型的数据变量。这些变量如何加入到hardware graph中呢？就是通过WireBinding和RegBinding等。
?
?
1. WireBinding

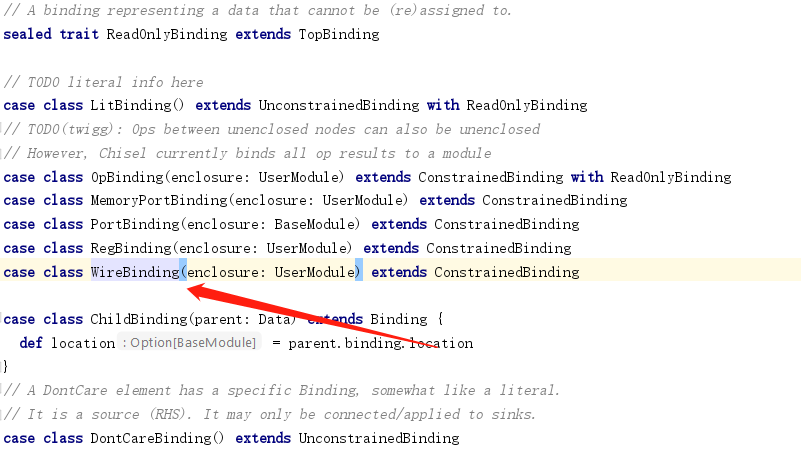

定义如下：
case class WireBinding(enclosure: UserModule) extends ConstrainedBinding
a. Wire()
通过Wire()对一个变量进行Wire绑定，实例如下：
?
?
Wire继承自WireFactory：
object Wire extends WireFactory

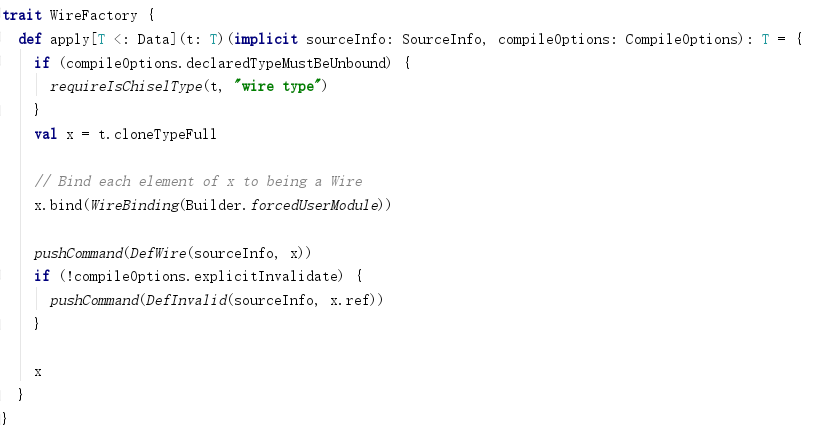

b. WireFactory
?
?
a. 生成一个t的克隆x；
b. 对x进行绑定：x.bind(WireBinding(Builder.forcedUserModule))
c. 绑定的对象为WireBinding：WireBinding(Builder.forcedUserModule)
d. Builder.forcedUserModule可以理解为当前模块；
2. RegBinding
定义如下：
case class RegBinding(enclosure: UserModule) extends ConstrainedBinding
a. Reg()

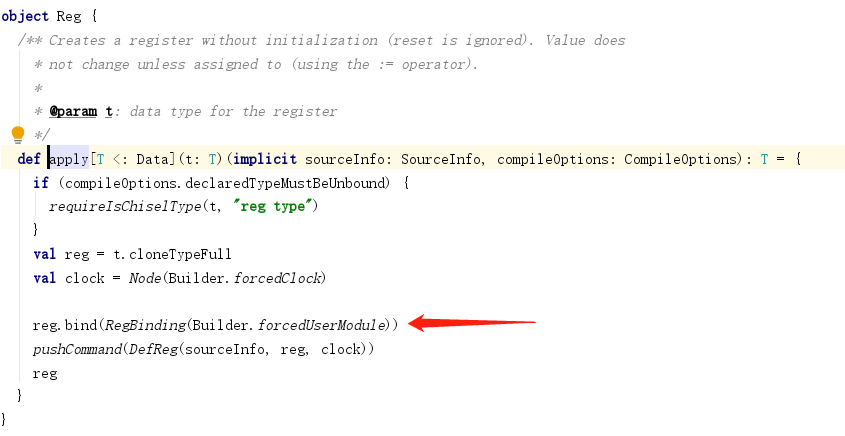

通过Reg()对变量进行寄存器绑定，实例如下：
?
?
?
?
a. 生成一个t的可能reg；
b. 对reg进行绑定：reg.bind(RegBinding(Builder.forcedUserModule))
c. 绑定的对象为RegBinding: RegBinding(Builder.forcedUserModule)
d. Builder.forcedUserModule可以理解为当前模块；
3. MemPortBinding
Mem中的每一个元素，在使用时都会使用MemPortBinding进行绑定。

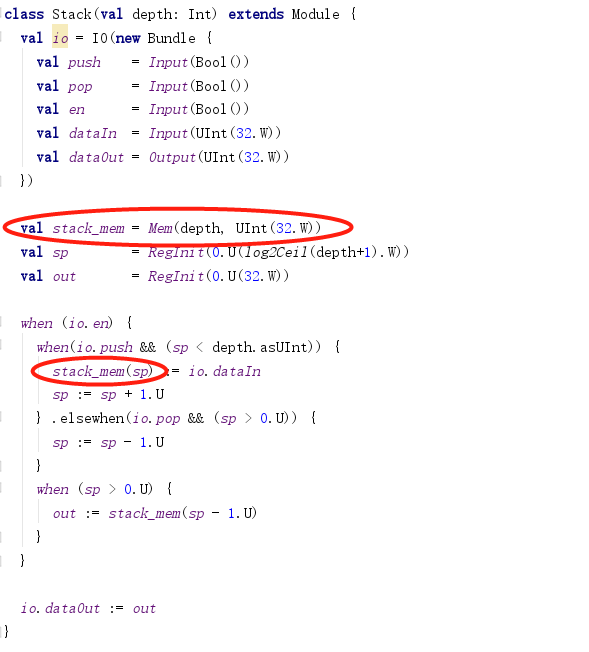

a. 使用实例如下：
?
?
b. 创建Mem()时并不会绑定
?
?

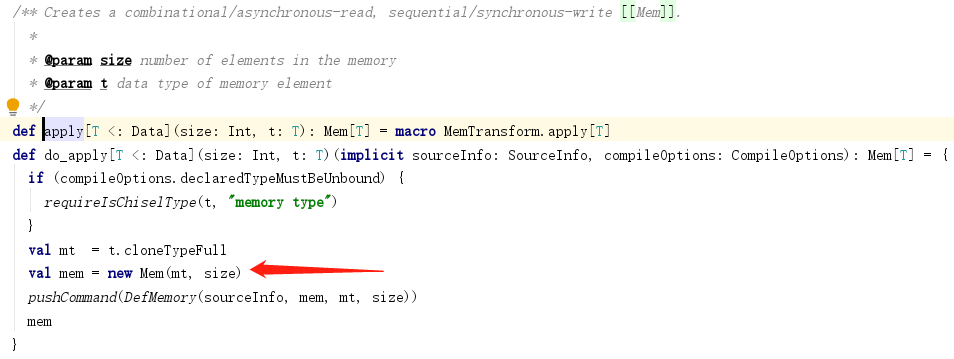

Mem()调用实现如下：
?
?

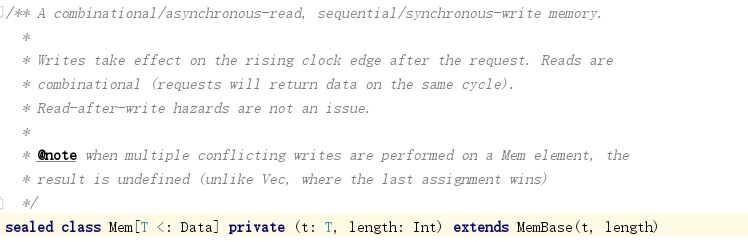

Mem类继承自MemBase:
?
?
MemBase在创建时并不会进行绑定；
c. 使用时进行绑定

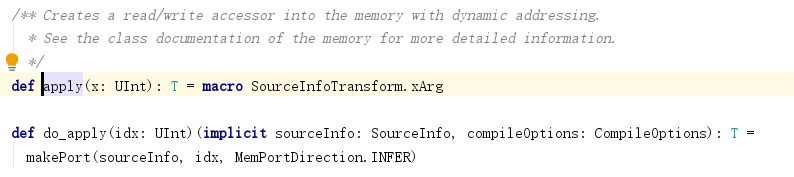

如：stack_mem(sp) := io.dataIn 中，stack_mem(sp)会调用方法：
?
?

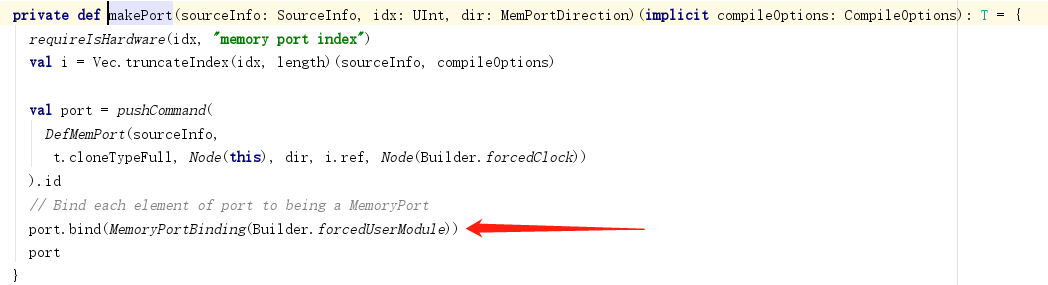

进而调用makePort进行绑定：
?
?
