通过packetdrill构造的包序列理解TCP快速重传机制

TCP的逻辑是极其复杂的，其学习曲线虽然很平缓但其每一步都是异常艰难，好在这些都是体力活，只要肯花时间也就不在话下了。想彻底理解一个TCP的机制，有个四部曲：
1.读与其相关的RFC；
2.看Linux协议栈的TCP实现；
3.通过抓包以及其它工具来确认事实就是如此；
4.解决一个与之相关的网络问题。
经历了以上四步骤，相信任何人都可以在相关领域内稍微装逼一把了...
        本文的内容是TCP快速重传机制，但是与其它文章不同的是，本文并不剖析源码实现，也不翻译RFC，更不是原理性介绍，而是通过一个TCP报文序列来看TCP到底是怎么运作的，在可能的情况下，我会对照Linux协议栈源码。
        我们知道，TCP是一个与全世界相关的混沌系统，但是其最终还是要落实到每一个细节，这些细节都是有章可循的，最终就是RFC的规范，在这些微观的细节章法的范围内，TCP在宏观上才得以表现为一个让人琢磨不透的混沌系统。
        理解一个机制最好的办法就是实例讲解，那么随便从网上抓一个报文序列来分析就再好不过，但是这只是事情的一个方面，事情的另一个方面就是，一定要可重现！正是由于TCP在宏观上是一个混沌系统，才让现实中无法重现任意一个TCP报文序列。因此我们必须手工构造报文序列。
        可以做到构造报文序列的工具有很多，比较了一下，我还是选择了packetdrill，这是google的一个工具，比较好用，其不足在于在不同的内核版本上可能会有不同的怪异的问题，正如其社区所承认的，他们没有时间去维护一个放之四海而皆准的稳定版本，但是这无所谓，小白bug自己修复便是，没有修复过bug的程序员是经理。关于packetdrill的细节我就不再赘述，自行到其github上去了解便是，本文马上开始步入正题。
        在行文继续之前，我先说明一个细节。

        由于packetdrill是在运行时才打开一个tun(由tun.ko驱动的一个虚拟网卡设备)网卡设备，然后对其配置，为了仅仅论述TCP本身，我需要消除任何offload机制的影响，并且我不知道怎么用参数去掉offload(好像也没有！)，因此我修改了packetdrill的netdev.c的代码：



/* Set the offload flags to be like a typical ethernet device */
static void set_device_offload_flags(struct local_netdev *netdev)
{
#ifdef linux
//      const u32 offload =
//          TUN_F_CSUM | TUN_F_TSO4 | TUN_F_TSO6 | TUN_F_TSO_ECN | TUN_F_UFO;
//      if (ioctl(netdev->tun_fd, TUNSETOFFLOAD, offload) != 0)
//              die_perror("TUNSETOFFLOAD");
#endif
}



很傻比的一个修改，特此声明。

        首先我给出我的第一个packetdrill脚本，注意看其中的注释。

// 建立连接
0   socket(..., SOCK_STREAM, IPPROTO_TCP) = 3
+0  setsockopt(3, SOL_SOCKET, SO_REUSEADDR, [1], 4) = 0

+0  bind(3, ..., ...) = 0
+0  listen(3, 1) = 0

// 完成三次握手
+0  < S 0:0(0) win 32792 <mss 1000,sackOK,nop,nop,nop,wscale 7>
+0  > S. 0:0(0) ack 1 <...>
+.1 < . 1:1(0) ack 1 win 32792
+0  accept(3, ..., ...) = 4

// 发送一个段，注意，它不会诱发拥塞窗口增加，因为初始拥塞窗口已经遵循google的建议变为10个段，此不满10个段会被限制。
// 请用tcpprobe来确认，限制窗口增加的代码请参加本脚本后面的代码。注意，在拥塞窗口从1，2或者3起步的年代，这种限制是不存在的。
+0  write(4, ..., 1000) = 1000
// 发包序列为：+0  > P. 1:1001(1000) ack 1

+.1 < . 1:1(0) ack 1001 win 32792

// 写入4个段，此目的为了触发快速重传
+0  write(4, ..., 4000) = 4000

// 我们得到3个SACK，但是请注意，FACK和标准的SACK的区别要体现了：
// 标准SACK：只有等到4001-5001这一个段以及2001-4001这两个段都收被SACK了，才能触发重传
// FACK：注意到先收到的那个4001-5001 SACK，其与UNA的距离已经超过了3，不用收到2001-5001这个SACK即可触发重传
+.1 < . 1:1(0) ack 1001 win 257 <sack 4001:5001,nop,nop>
+0  < . 1:1(0) ack 1001 win 257 <sack 2001:4001,nop,nop>
// 一个小问题，如果SACK的序列成了以下的：+0  < . 1:1(0) ack 1001 win 257 <sack 2001:3001,nop,nop> 重传还会被触发吗？
// 此时抓包的话，就会发现，重传已经发生

// 全部确认
+.1 < . 1:1(0) ack 5001 win 257

因为这个脚本过于简单，注释里已经给出了一切，因此在文中就不再抓包确认，有兴趣的可以自行确认Reno，SACK，FACK之间的区别，方法很简单，分别开启关闭sack，sack即可：
net.ipv4.tcp_sack = 1|0
net.ipv4.tcp_fack = 1|0

然后抓包来看重传触发的时机，如果你还不是很理解其不同，请一定要做上述的抓包确认，保证可以瞬间搞明白。关于注释里说的那个限制窗口增加的代码如下：



int tcp_is_cwnd_limited(const struct sock *sk, u32 in_flight)
{
    const struct tcp_sock *tp = tcp_sk(sk);
    u32 left;
    if (in_flight >= tp->snd_cwnd)
        return 1;

    left = tp->snd_cwnd - in_flight;
    if (sk_can_gso(sk) &&
        left * sysctl_tcp_tso_win_divisor < tp->snd_cwnd &&
        left * tp->mss_cache < sk->sk_gso_max_size)
        return 1;
    return left <= tcp_max_burst(tp);
}

这个函数会在增窗前被调用。

        下面我用一个综合的复杂点的例子来作为本文接下来的内容，这个例子中不仅仅包含了快速重传，还有关于拥塞窗口的部分细节，请一定仔细分析。这个比较复杂些的例子如下：



// 建立连接
0   socket(..., SOCK_STREAM, IPPROTO_TCP) = 3
+0  setsockopt(3, SOL_SOCKET, SO_REUSEADDR, [1], 4) = 0

+0  bind(3, ..., ...) = 0
+0  listen(3, 1) = 0

// 完成握手
+0  < S 0:0(0) win 65535 <mss 1000,sackOK,nop,nop,nop,wscale 7>
+0  > S. 0:0(0) ack 1 <...>
+.1 < . 1:1(0) ack 1 win 65535
+0  accept(3, ..., ...) = 4

// 发送1个段，不会诱发拥塞窗口增加
+0  write(4, ..., 1000) = 1000
+.1 < . 1:1(0) ack 1001 win 65535

// 再发送1个段，拥塞窗口还是初始值10！
+0  write(4, ..., 1000) = 1000
+.1 < . 1:1(0) ack 2001 win 65535

// .....
+0  write(4, ..., 1000) = 1000
+.1 < . 1:1(0) ack 3001 win 65535

// 不管怎么发，只要是每次发送不超过init_cwnd-reordering，拥塞窗口就不会增加，详见上述的tcp_is_cwnd_limited函数
+0  write(4, ..., 1000) = 1000
+.1 < . 1:1(0) ack 4001 win 65535

// 多发一点，结果呢？自己用tcpprobe确认吧
+0  write(4, ..., 6000) = 6000
+.1 < . 1:1(0) ack 10001 win 65535

// 好吧，我们发送10个段，可以用tcpprobe确认，在收到ACK后拥塞窗口会增加1，这正是慢启动的效果！
+0  write(4, ..., 10000) = 10000
+.1 < . 1:1(0) ack 20001 win 65535

// 该步入正题了。为了触发快速重传，我们发送足够多的数据，一下子发送8个段吧，注意，此时的拥塞窗口为11！
+0  write(4, ..., 8000) = 8000

// 以下为收到的SACK序列。由于我假设你已经通过上面那个简单的packetdrill脚本理解了SACK和FACK的区别，因此这里我们默认开启FACK！
// sack 1的效果：确认了27001-28001，此处距离ACK字段20001为8个段，超过了reordering 3，会立即触发重传。
+.1 < . 1:1(0) ack 20001 win 257 <sack 27001:28001,nop,nop>                                         // ----(sack 1)
+0  < . 1:1(0) ack 20001 win 257 <sack 22001:23001 27001:28001,nop,nop>                             // ----(sack 2)
+0  < . 1:1(0) ack 20001 win 257 <sack 23001:24001 22001:23001 27001:28001,nop,nop>                 // ----(sack 3)
+0  < . 1:1(0) ack 20001 win 257 <sack 24001:25001 23001:24001 22001:23001 27001:28001,nop,nop>     // ----(sack 4)

// 收到了28001的ACK，注意，此时的reordering已经被更新为6了，另外，这个ACK也会尝试触发reordering的更新，但是并不成功，为什么呢？详情见下面的分析。
+.1 < . 1:1(0) ack 28001 win 65535

// 由于经历了上述的快速重传/快速恢复，拥塞窗口已经下降到了5，为了确认reordering已经更新，我们需要将拥塞窗口增加到10或者11
+0  write(4, ..., 5000) = 5000
+.1 < . 1:1(0) ack 33001 win 65535

// 由于此时拥塞窗口的值为5，我们连续写入几个等于拥塞窗口大小的数据，诱发拥塞窗口增加到10.
+0  write(4, ..., 5000) = 5000
+.1 < . 1:1(0) ack 38001 win 65535

+0  write(4, ..., 5000) = 5000
+.1 < . 1:1(0) ack 43001 win 65535

+0  write(4, ..., 5000) = 5000
+.1 < . 1:1(0) ack 48001 win 65535

+0  write(4, ..., 5000) = 5000
+.1 < . 1:1(0) ack 53001 win 65535

+0  write(4, ..., 5000) = 5000
+.1 < . 1:1(0) ack 58001 win 65535

+0  write(4, ..., 5000) = 5000
+.1 < . 1:1(0) ack 63001 win 65535

// 好吧！此时重复上面发生SACK的序列，写入8个段，我们来看看同样的SACK序列还会不会诱发快速重传！
+0  write(4, ..., 8000) = 8000

// 我们构造同上面sack 1/2/3/4一样的SACK序列，然而等待我们的不是重传被触发，而是...
// 什么？没有触发重传？这不可能吧！你看，70001-71001这个段距离63001为8个段，而此时reordering被更新为6，8>6，依然符合触发条件啊，为什么没有触发呢？
// 答案在于，在于8>6触发快速重传有个前提，那就是开启FACK，然而在reordering被更新的时候，已经禁用了FACK，此后就是要数SACK的段数而不是数最高被SACK的段值了，以下4个SACK只是选择确认了4个段，而4<6，不会触发快速重传。
+.1 < . 1:1(0) ack 63001 win 257 <sack 70001:71001,nop,nop>
+0  < . 1:1(0) ack 63001 win 257 <sack 65001:66001 70001:71001,nop,nop>
+0  < . 1:1(0) ack 63001 win 257 <sack 67001:68001 65001:66001 70001:71001,nop,nop>
+0  < . 1:1(0) ack 63001 win 257 <sack 68001:69001 67001:68001 65001:66001 70001:71001,nop,nop>

// 这里，这里到底会不会触发超时重传呢？取决于packetdrill注入下面这个ACK的时机
// 如果没有发生超时重传，下面这个ACK将会再次把reordering从6更新到8
+.1 < . 1:1(0) ack 71001 win 65535

//从这里往后，属于神的世界...

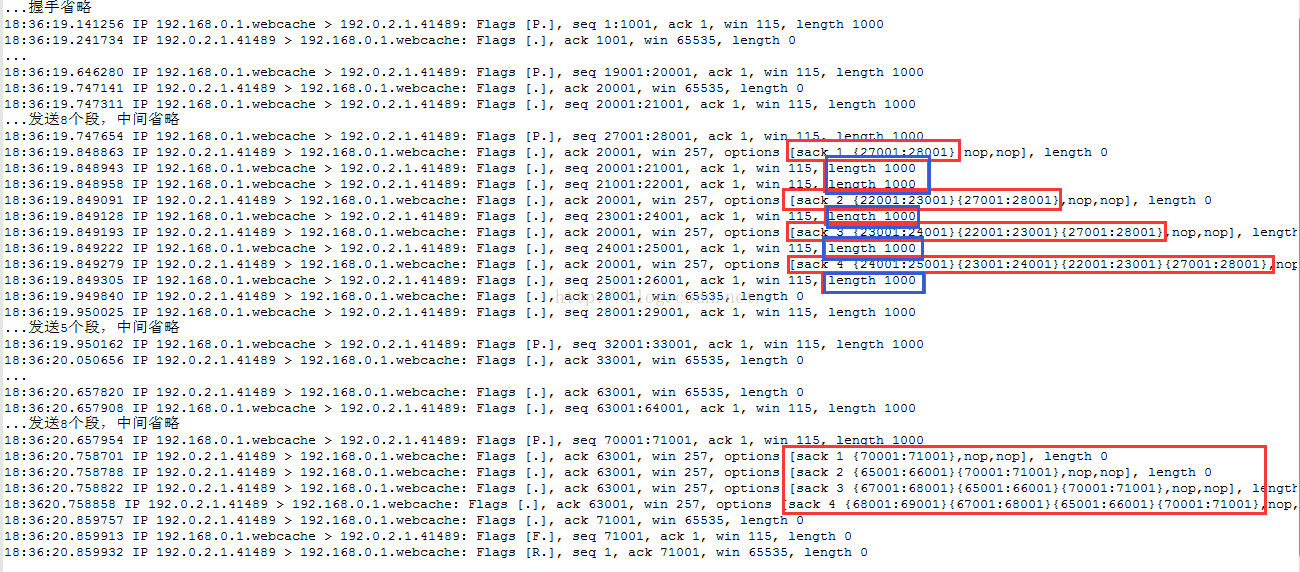

然后在我们来看抓包结果之前，允许我再次重申，如果不是为了分析协议的细节，请直接使用tcpdump的屏幕输出即可，没必要用wireshark/tshark来展现自己的高大上，我们直接看tcpdump的输出来确认细节：



如果你已经精通TCP的细节了，就会说，爆炸！完全符合预期啊，但对于别人而言，什么是预期，这又是怎么发生的呢？细节是什么呢？如果你只是为了理解TCP快速重传的发生原理，到这里就可以不必接续看下去了，除了TCP快速重传之外，我还附送了关于reordering的更新以及拥塞窗口的变化等细节，已经够丰富了吧。但是如果你想知道Linux协议栈的实现细节方面，或者说你的工作与协议栈的实现相关，请继续往下看。之所以我会写下来这些细节，是因为这也是怕我自己在今后的一段时间过去后忘记这些，毕竟人的记忆系统无非就是一个cache，并非永久存储系统，它无时无刻不在进行替换操作，和计算机，云等系统一样，人本身也必须有一个永久存储系统，以前是纸，现在成了硬盘...

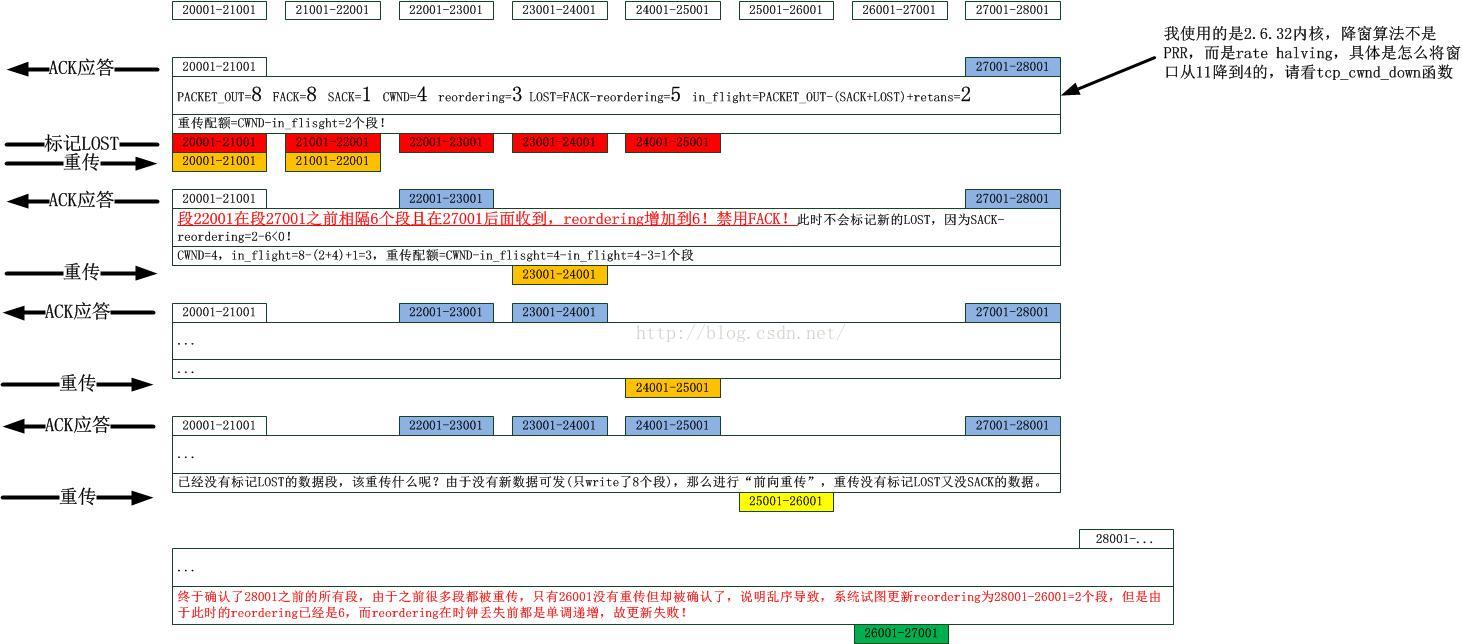

        我想还是用图示的办法来展示细节，虽然本人画图能力不是太好，但却一直在提高，图示是一个二维的说明，要比文字高效的多，比图示更高效的是三维模型，但是那目前已经超出了我的能力范围。我们先分析第一次收到多个SACK的情形：



很明了，如果你去仔细比Linux内核协议栈的实现，会更加清晰，那么在同一TCP连接的后面呈现相同的SACK序列时，情况就不同了，没有触发快速重传，下图分析之：



最终呢？我还是发现上面的论述没有一个归纳性的结论，好像一个实例解析一样，这个导致我很失望！不过我还是想归纳一下关于reordering更新的两个细节：
1.SACK导致的reordering更新
if (skb 没有被选择确认 && skb没有被重传过)
{
    if (skb的序列号<最高被SACK的序列号)
        更新reordering为最高被SACK的skb序列号-当前skb的序列号
}
2.ACK导致的reordering更新
if (skb 没有被选择确认 && skb没有被重传过)
{
    if (skb的序列号<最高被SACK的序列号)
        更新reordering为最高被SACK的skb序列号-当前skb的序列号
}
又复制粘贴了，其实上面两种情况是一样的！不管是选择确认还是ACK确认，只要倒序确认，都有可能证明网络存在乱序，只是是否真的乱序要有一个度，这个度就是由reordering来度量的，爆炸！
        总结一下上面的这个packetdrill脚本解释的问题：
1.拥塞窗口的升降机制。初始窗口定为10后的慢启动行为以及降窗行为。
2.标准SACK以及FACK的快速重传触发时机。
3.TCP连接内的reordering的更新机制以及其与FACK的关系。
4.在触发快速重传时的TCP内部维护的各个计数器之间的关系。

到此，本文也该结束了，现在时间是2016/07/16 10:32，距离起床已经过了6个小时，本文写的比较慢，原因在于中间给小小做了早饭，然后又修了空调...
最后，如果说你不知道packetdrill的工作机制，也不必慌张，如果你已经懂了packetdrill的工作机制，也不必张狂，这些都是无关紧要的。
