Studio 5000指令IN_OUT管脚实现西门子风格

时间:2019-03-30 01:04:33      阅读:161      评论:0      收藏:0      [点我收藏+]

标签:http   左右   pre   before   开发   dnw   edit   options   mdi


技术图片

习惯了西门子博途编辑风格的同学,乍一看到Studio 5000的编辑界面,一时不适应,尤其是功能块或指令的IN和OUT管脚在一起,不好分辨,本文简单几步搞定,实现像西门子IN和OUT分左右显示风格。



1. 先看看开发好的AOI封装程序显示的默认风格,IN和OUT管脚在一起,不好分辨,Studio 5000梯形图指令默认显示风格也如此.

技术图片

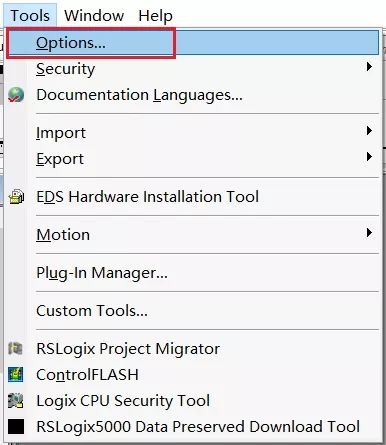

2. 如何实现IN和OUT管脚左右分开显示呢?点击Studio 5000菜单栏的Tools--Options.

技术图片



3. 点击Ladder Editor--Display,勾选中下图红色方框标识处,Type选择All,点击OK即可.

技术图片



4. 这样就实现了IN和OUT管脚分左右显示,可读性增强不少.

技术图片



-- abseMe:坚持原创,注重实用
