简单介绍异步队列（AsyncQueue）的实现。
?
?

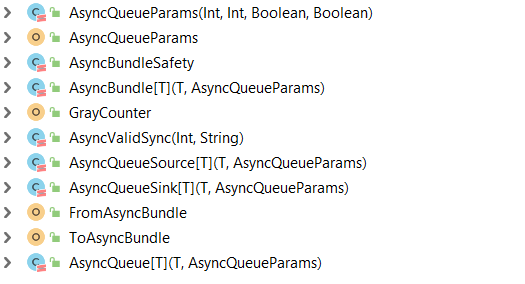

0. 异步队列
异步队列的两端分属不同的时钟域，拥有各自的复位逻辑。
异步队列用于存值的一端为上游端（source），用于取值的一端为下游端（sink）。

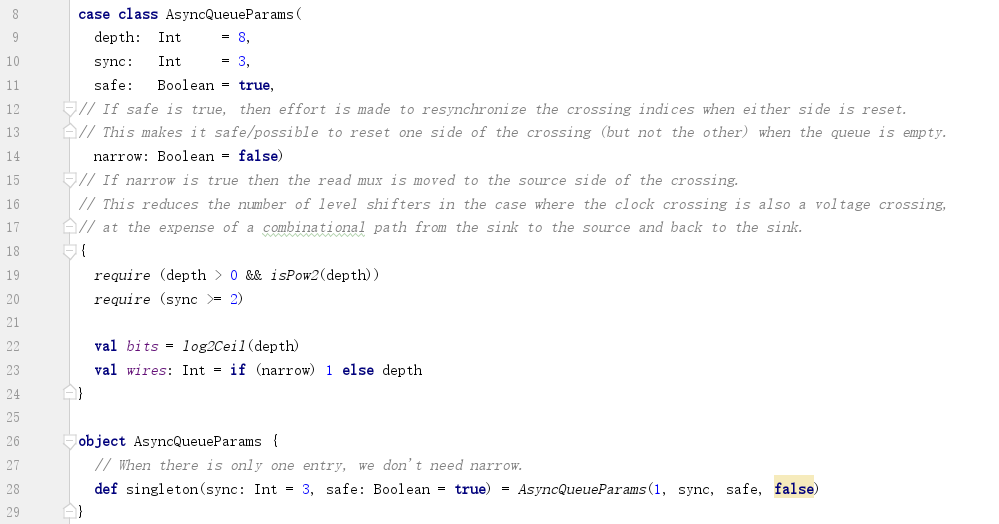

1. AsyncQueueParams
?
?
异步队列的参数，包含如下几项：
a. depth
队列深度，表示队列可以存储几个元素；
b. sync
表示流水线的级数。
c. safe
使用valid来标识ridx和widx是否合法；是否要把一端的reset同步到另一端。
d. narrow
标识数据同步通道的宽度。如果数据同步通道为窄，则每次只同步一个数据。否则，为所有数据提供同步通道。
?
?

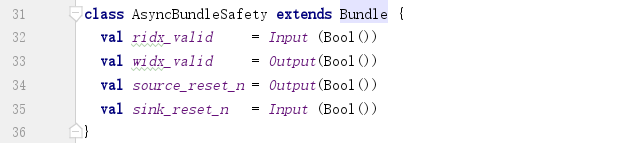

2. AsyncBundleSafety
?
?
safe相关要在队列两端同步的信号（这里略去不做详细介绍）：
?
?
个人认为更名为AsyncSafetyBundle更好，因为本质上是一个Bundle，Safety是修饰词，前置为宜。如白马和马白不是同一个意思。

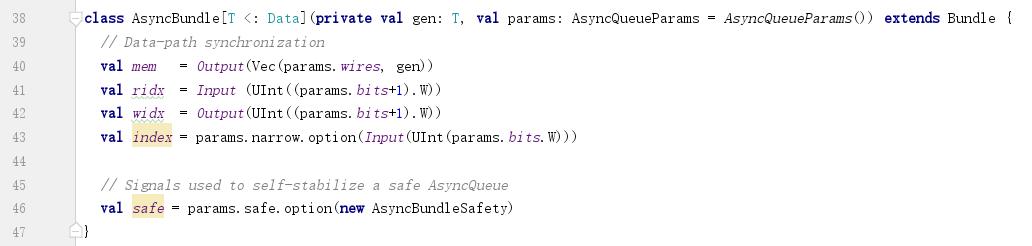

3. AsyncBundle
?
?
要在队列两端同步的数据，包括：
a. 待读取元素的索引号：ridx；
b. 待写入元素的索引号：widx；
c. 数据：mem；
d. 数据索引号：index；
e. safe相关的bundle(valid和reset)；
c和d重构如下：
?
?
如果数据同步通道为窄通道，则mem这个Vec只包含1个元素，而index则是当前数据通道中元素的索引号。
如果数据同步通道为宽通道，则mem这个Vec包含depth个元素，每一个元素都有自己的同步通道，就不需要index来指示元素索引号了，所以此时index为None。

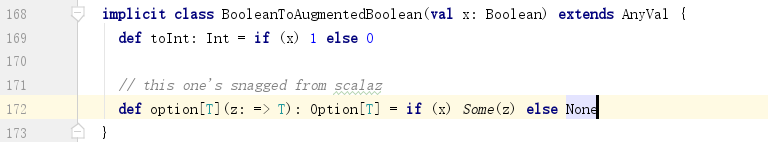

PS. option是一个隐式方法，定义如下：
?
?
4. GrayCounter
格雷码计数器。

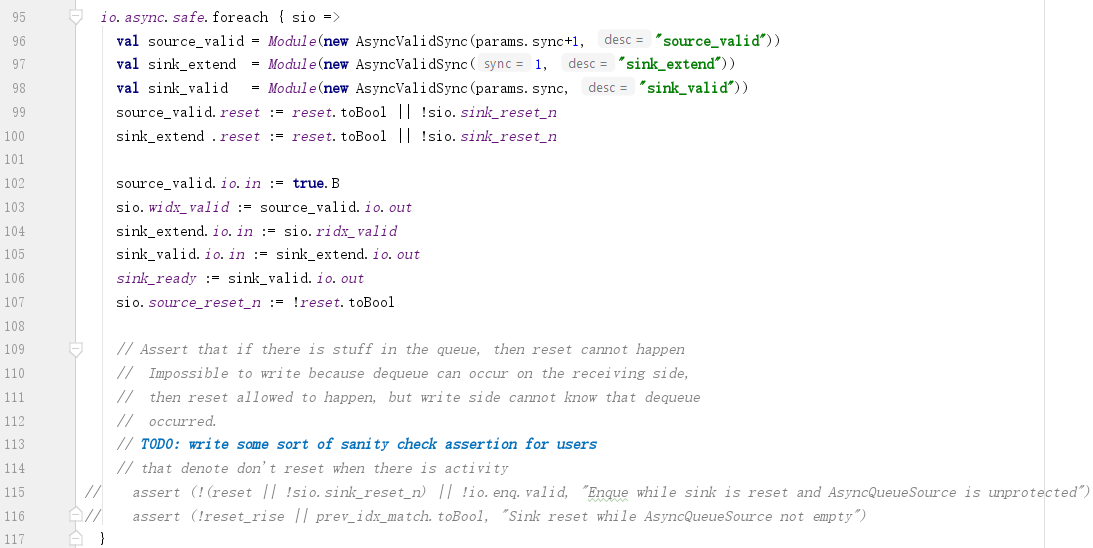

5. AsyncValidSync
用于支持AsyncBundleSafety，这里不做具体介绍。

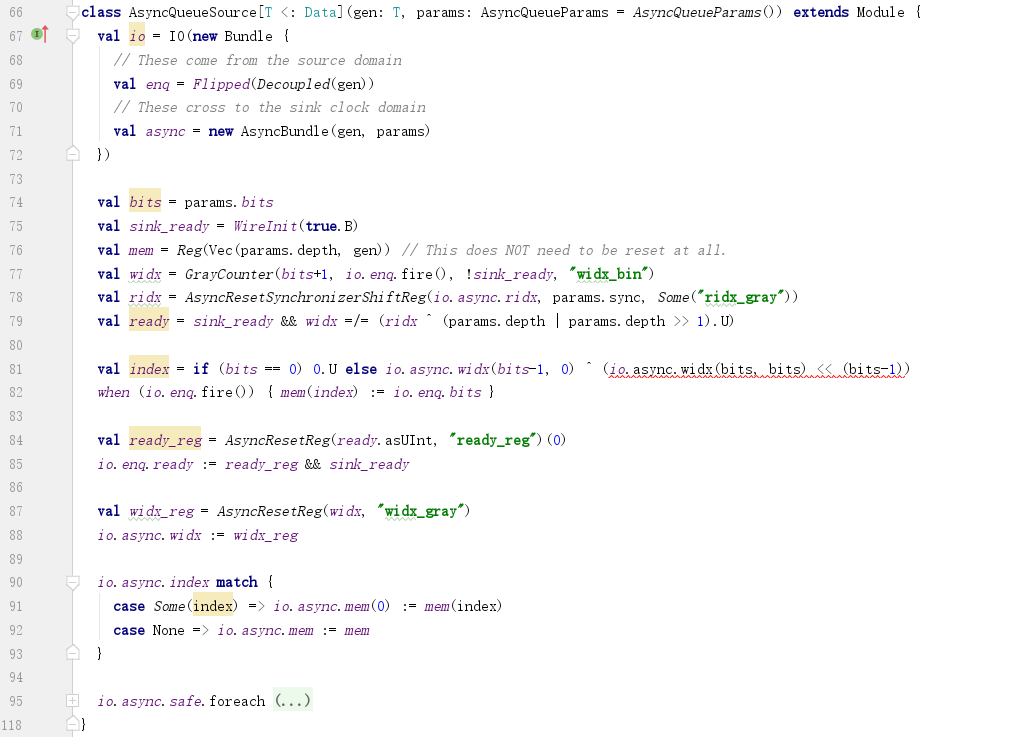

6. AsyncQueueSource
异步队列的上游端。上游端写数据。
?
?

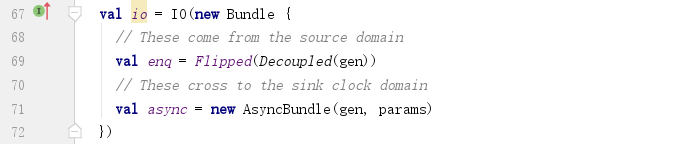

1) io
?
?
a. enq：输入；
b. async：用于数据同步的端口；
2) 实现
a. enq
?
?
当对方valid，而我方ready，亦即io.enq.fire()时，把io.enq.bits存入mem中。
注意，此index为新定义的index，非io.async.index：
?
?
b. mem
也要注意区分mem和io.async.mem。
mem的定义为：
?
?
存储的元素个数为队列深度params.depth。
根据数据同步通道的宽窄，来决定同步一个，还是全部同步：
??
c. widx
?
?
source端为写端，widx是一个格雷码计数器，会被同步到sink端：
?
?
d. ridx
?
?
读取的元素索引号。sink端为读端。ridx从sink端同步而来。
e. ready
队列不满，则可以ready。
?
?
?
?
可以看到io.enq.ready也取决于sink_ready。在不考虑safe的情况下，sink_ready一直为true。

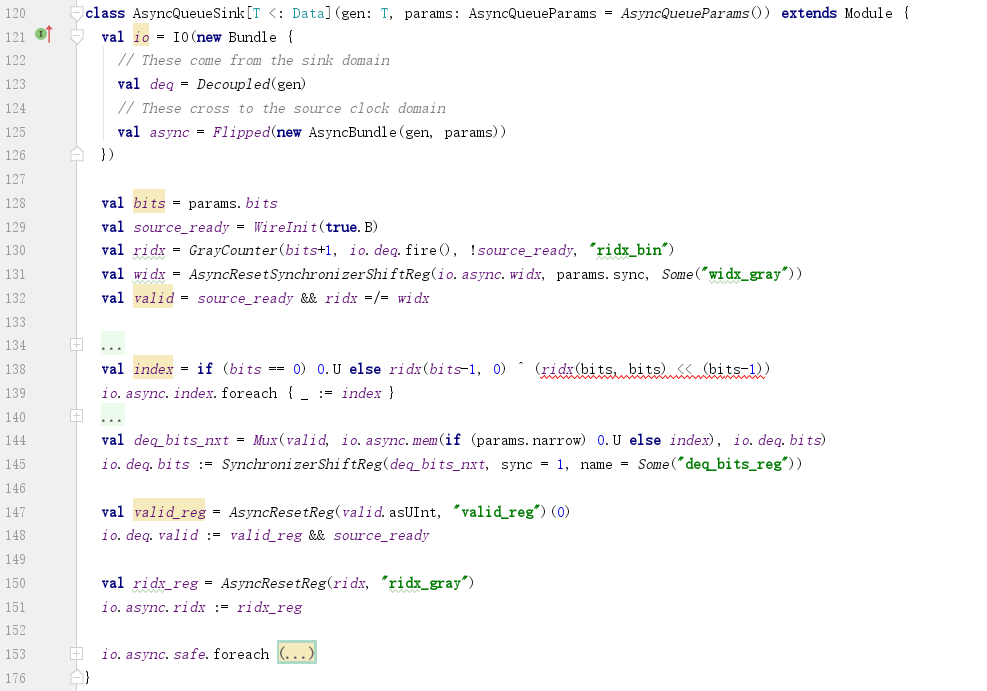

7. AsyncQueueSink
?
?
与AsyncQueueSource对应，这里略去。

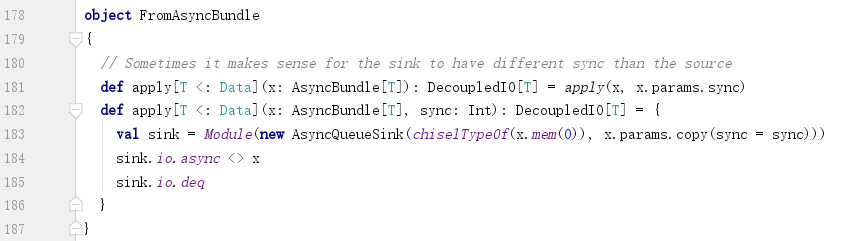

8. FromAsyncBundle
?
?
x是一个AsyncBundle，构造一个sink端与之连接。从AsyncBundle到DecoupledIO，即From AsyncBundle to DecoupledIO。

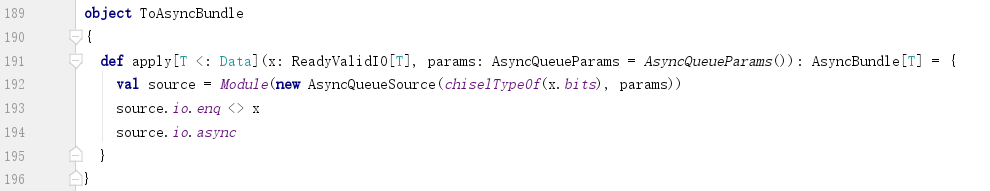

9. ToAsyncBundle
?
?
x是一个ReadyValidIO，构造一个source端与之连接。从ReadyValidIO到AsyncBundle，即To AsyncBundle from ReadyValidIO。

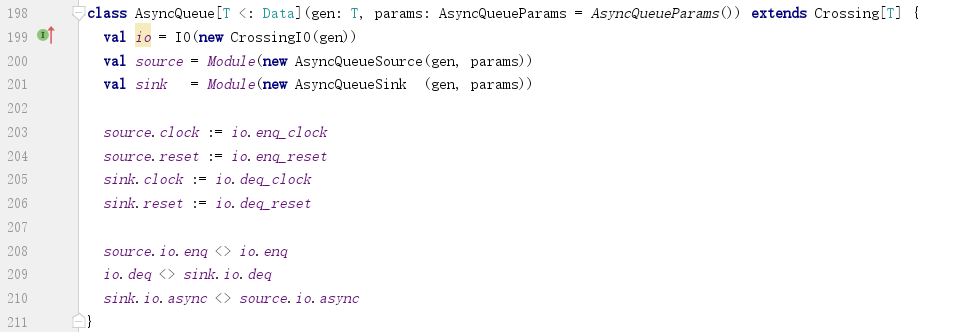

10. AsyncQueue
?
?
创建异步队列的两端，并把它们相连。

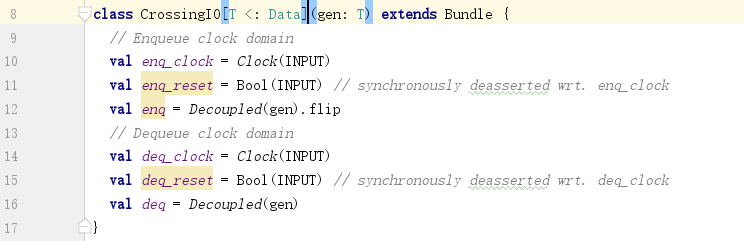

CrossingIO定义如下：
?
