Rocket - jtag - JtagShifter

时间:2019-10-07 23:06:37      阅读:96      评论:0      收藏:0      [点我收藏+]

标签:class   data   out   ext   产生   update   image   back   决定

https://mp.weixin.qq.com/s/pHtrlmSCPqzlDdfj3qkNPQ

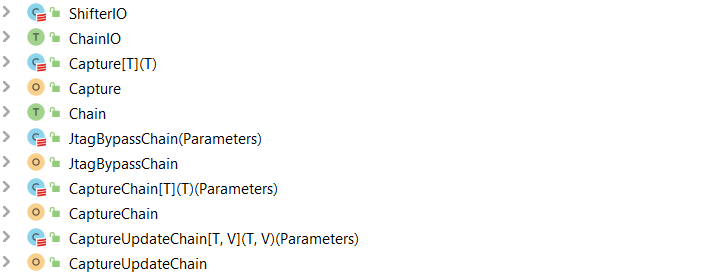

简单介绍JtagShifter的实现。



技术图片



1. 简单介绍



实现移位寄存器链,包含并行Capture和Update功能,用于实现从TDI到IR/DR,再到TDO的串行移位路径。

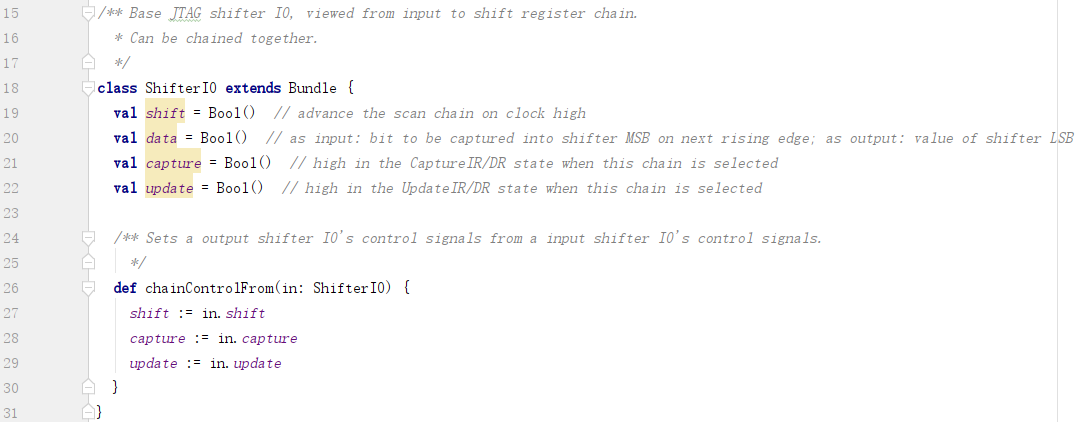

2. ShifterIO



定义Shifter的输入输出接口:

技术图片

a. data:被移位(移入移出)的数据;

b. shift:控制是否移位(high in the ShiftIR/DR state);

c. capture:控制是否捕获数据(high in CaptureIR/DR state);

d. update:控制是否更新数据(hign in UpdateIR/DR state);



另外:

a. 多个ShifterIO可以组合在一起成为一个shifter chain;

b. chainControlFrom方法只是把控制接口串在一起,并没有串接data;

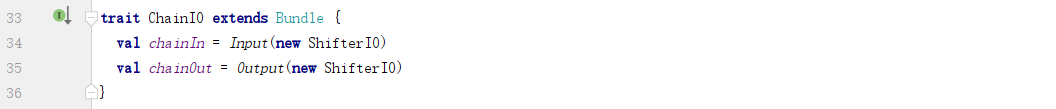

3. ChainIO



定义包含一个输入移位器接口和一个输出移位器接口的移位器链:

技术图片



4. Capture

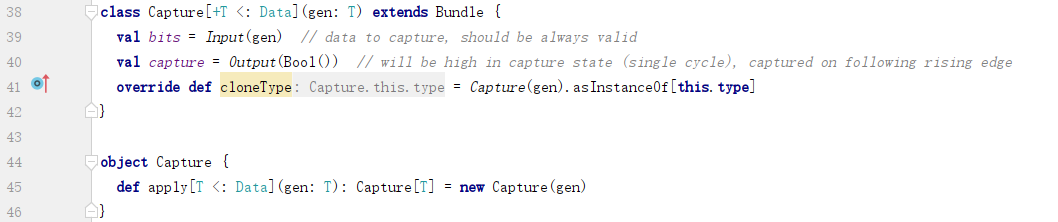

定义CaptureIO:

技术图片

其中,

a. bits:输入信号,从中输入要捕获的数据(data to capture);

b. capture:输出信号,只是是否在捕获数据;

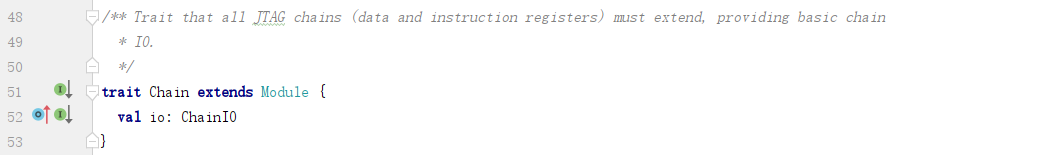

5. Chain



定义会引入一个ChainIO输入输出接口的特征:

技术图片

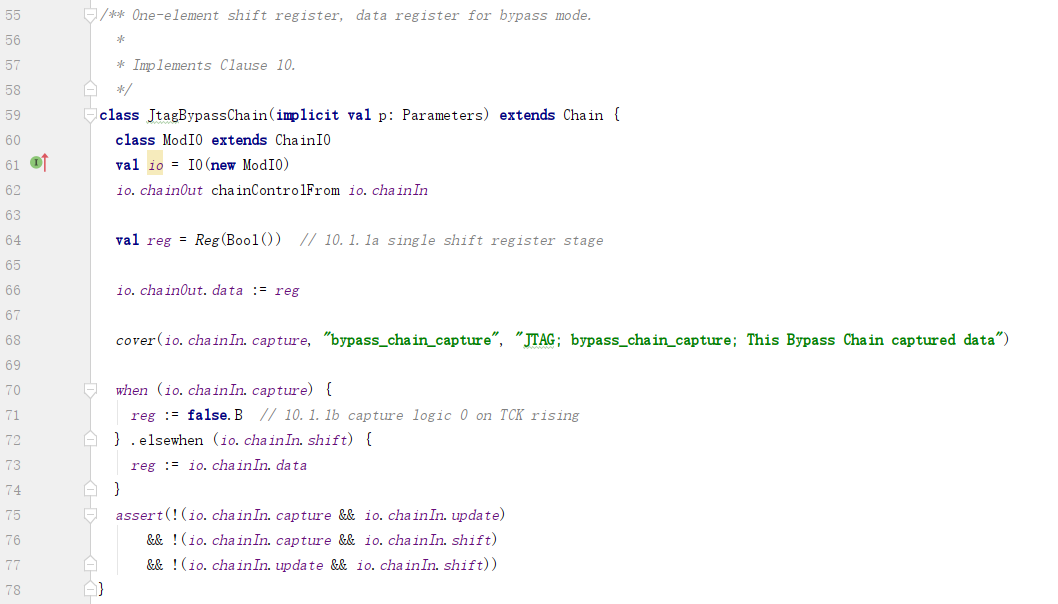

6. JtagBypassChain



定义包含bypass寄存器的移位器链,按照规范中的说法,是select the bypass register to be connected for serial access between TDI and TDO in the Shift-DR controller state:

技术图片

1) io



输入输出接口是一个ChainIO,用于把数据串行移入移出:

技术图片



2) reg



reg即是bypass register,只有一个比特:

技术图片



reg中的数据输出到chainOut这个ShifterIO:

技术图片

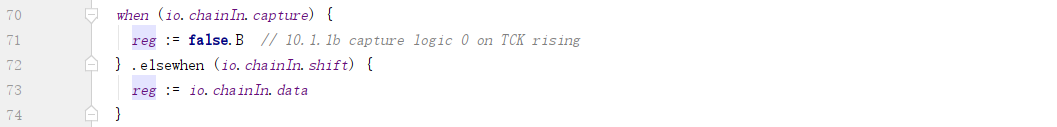

reg中的数据从chainIn中来:

技术图片

这里同时也考虑到capture的情况,可以参考规范。



3) assert



这个断言后面还会出现,用于断定capture/update/shift这三个值不能同时为真:

技术图片

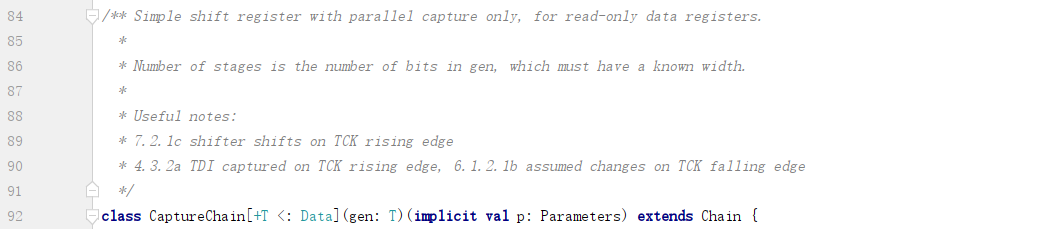

7. CaptureChain



包含并行数据捕获功能的移位器链:

技术图片

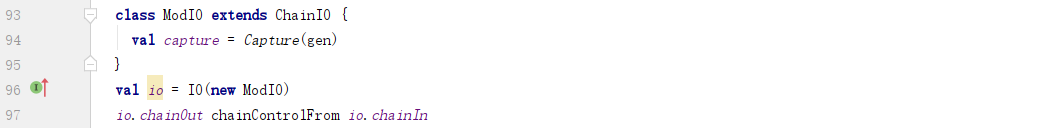

1) io



在ChainIO的基础上,添加CaptureIO:

技术图片

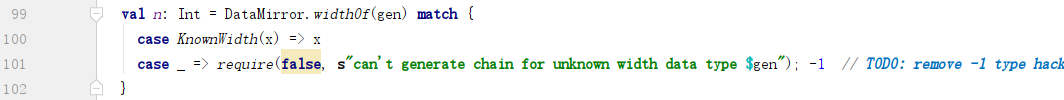

2) n



n是并行捕获数据的宽度,同时也是构造移位器链所需要的单比特寄存器数:

技术图片



3) regs



regs用于存放并行捕获的数据,同时也支持移位:

技术图片



4) 移位



regs可以通过移位逐位输入输出。



a. 串出



技术图片

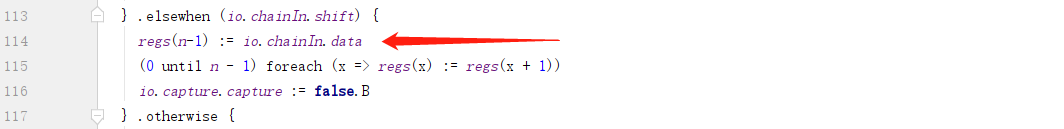

b. 串入



技术图片

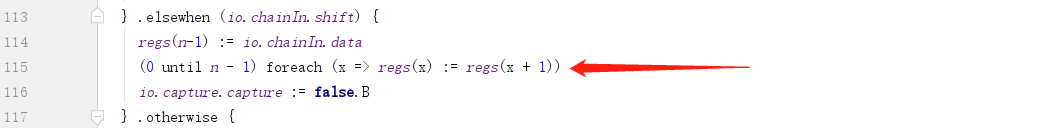

c. 移位



技术图片



5) 捕获



regs也可以通过捕获并行输入输出。

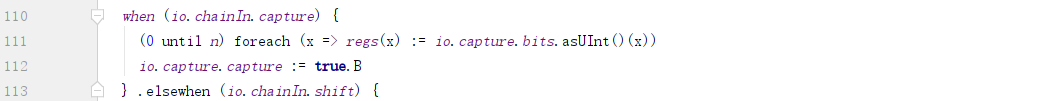

a. 并行捕获



并行(一次性)地把io.capture.bits中的数据输入到regs中:

技术图片



b. io.capture.capture赋值

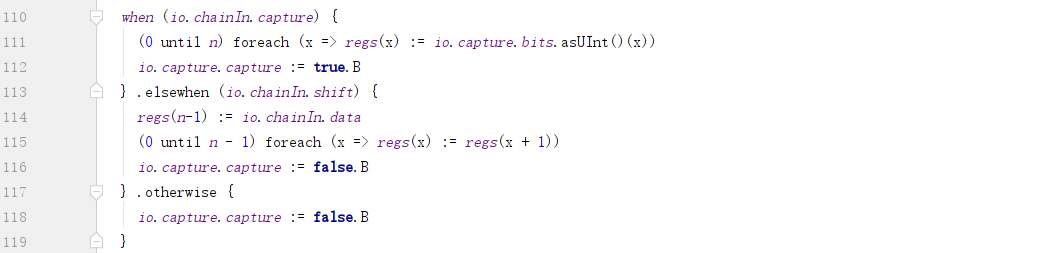

相较于io.chainIn.shift通过外部输入,io.capture.capture的值根据io.chainIn.capture和io.chainIn.shift来决定:

技术图片

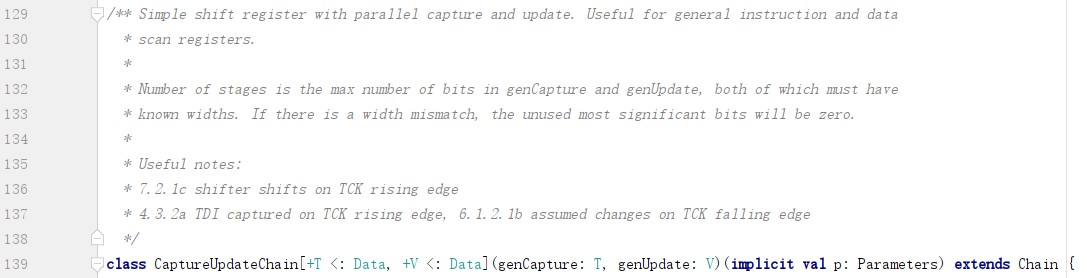

8. CaptureUpdateChain



包含并行捕获和更新的移位寄存器链:

技术图片

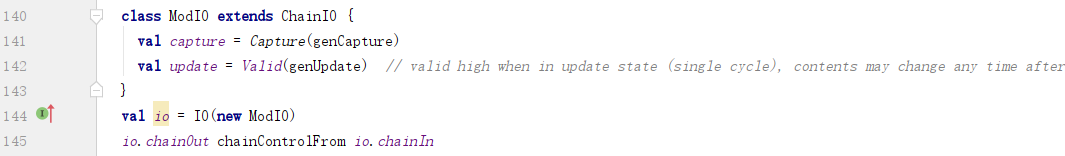

1) io



在ChainIO的寄存上加入CaptureIO和update相关的数据:

技术图片

其中,更新相关的数据使用ReadyValid接口;

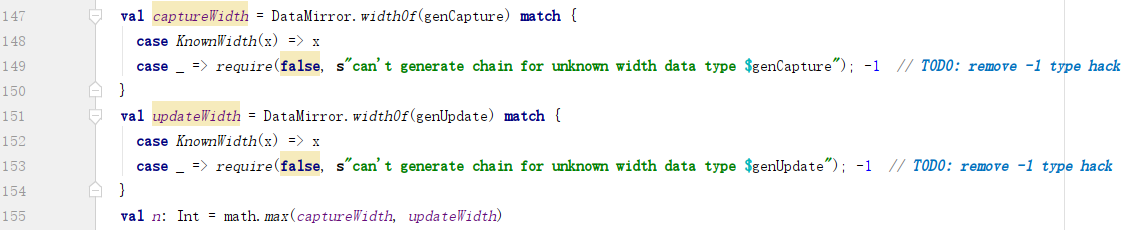

2) captureWidth/updateWidth/n



技术图片



a. captureWidth:捕获数据的宽度;

b. updateWidth:更新数据的宽度;

c. n:两者中的较大值;



n取较大值,因为生成的寄存器既要并行输入要捕获的数据,也要并行输出更新的数据:

技术图片



3) 移位



a. 串出



技术图片



b. 串入



技术图片

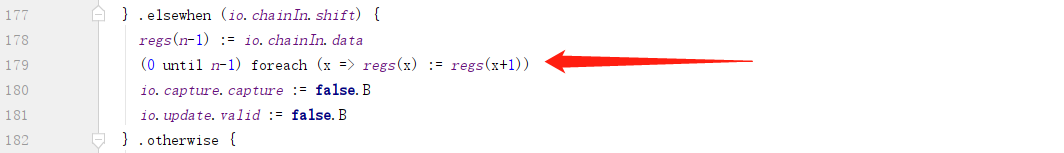

c. 移位



技术图片

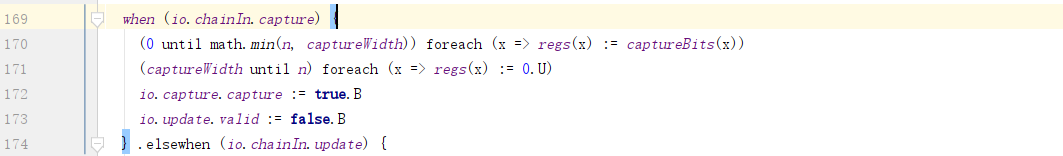

4) 捕获



把io.capture.bits并行输入到regs中:

技术图片

这里使用math.min(n, captureWidth)是没有必要的,可以直接使用captureWidth;因为n ≥captureWidth,所以两者中较小的肯定是captureWidth。



5) 更新

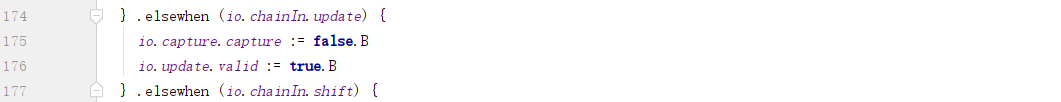

在判断到io.chainIn.update为真时,会把io.update.valid值为真:

技术图片



此时由regs产生的updateBits就并行更新(parallel update)输出到io.update.bits中了:

技术图片



6) 断言



这个断言的意义在这里就更明确了,用于断定capture/update/shift这三个值不能同时为真:

技术图片
