介绍riscv-debug的使用实例：如何选择核心，执行Halt/Resume请求。

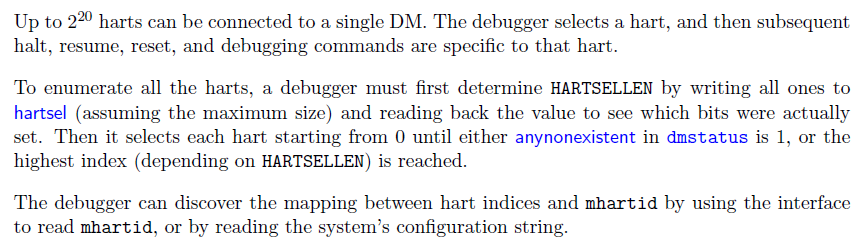

1. Selecting Harts
可以有多个核心连接在一个调试模块上，如果要让一个核心暂停、重新执行、复位，或者执行调试命令，需要先选择目标核心。
A. Selecting a Single Hart
可以在hartsel中填入目标核心的编号，选择单个核心：
B. Selecting Multiple Harts
也可以使用核心数组窗口（hart array window）编号(hawindowsel)来选择一组核心，再使用掩码（hawindow）来选择窗口中的核心，来选择多个核心：
2. dmcontrol

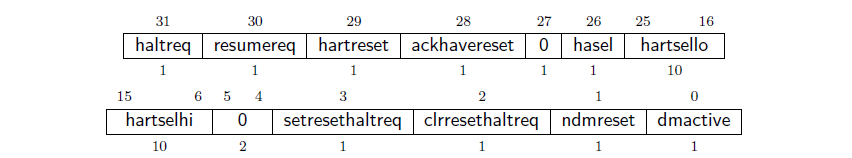

选择核心，需要使用dmcontrol寄存器：
其中：

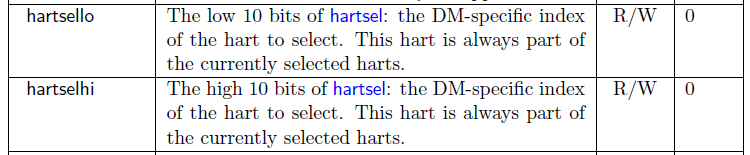

A. hartsello/hartselhi组成20位的hartsel，用于填入目标核心编号选择核心：
B. hasel用于区分是使用hartsel单选一个核心，还是使用hartsel和hawindow多选多个核心：
C. haltreq：用于请求被选中的核心暂停；
D. resumereq：用于请求被选中的核心继续执行；
E. hartreset：用于请求被选中的核心复位；
F. setresethaltreq：用于请求被选中的核心在复位时暂停；
3. halt summary
用于确定某个核心是否处于暂停状态。顾名思义，这里只是一个摘要。

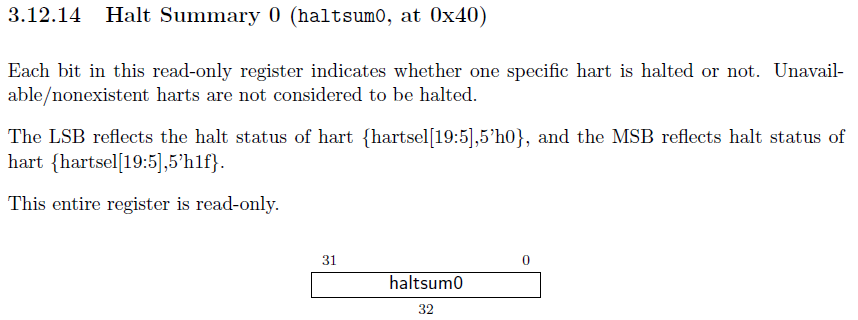

A. halt summary 0
以hartsel的高15位选择一个窗口，低5位选择一个比特，每个比特代表一个核心是否暂停。
haltsum0可以确定一个核心是否处于暂停状态。

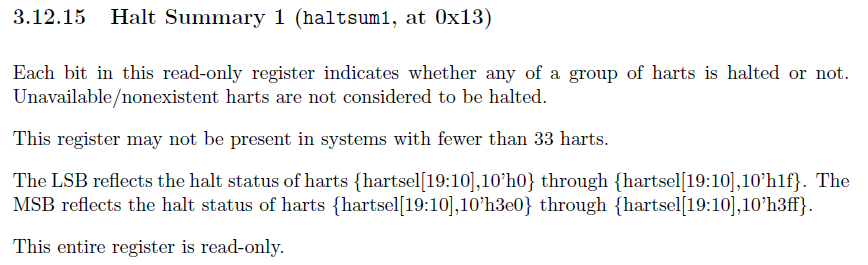

B. halt summary 1
以hartsel高10位选择一个窗口，低5位选择一个比特，该比特代表最低5位表示的32个核心中是否有核心暂停。
haltsum1可以用于快速确定某核心是否处于暂停状态。因为一个比特代表32个核心，所以如果haltsum1无法做出判断，需要继续使用haltsum0进行判断。

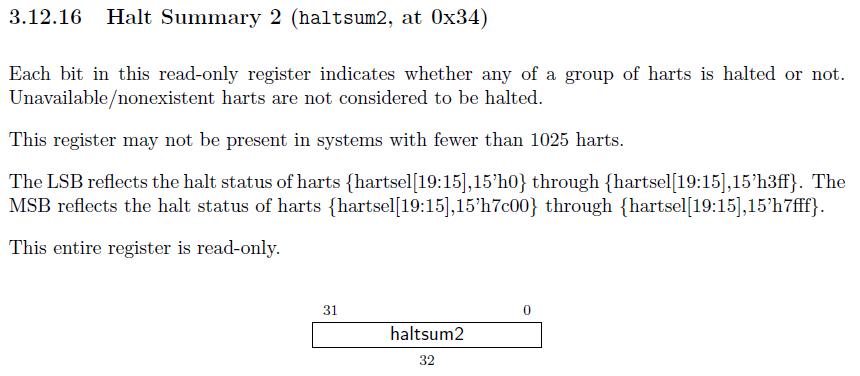

C. halt summary 2
以高5位选择一个窗口，低5位选择一个比特，该比特代表最低10位表示的1024个核心中，是否有核心处于暂停状态。

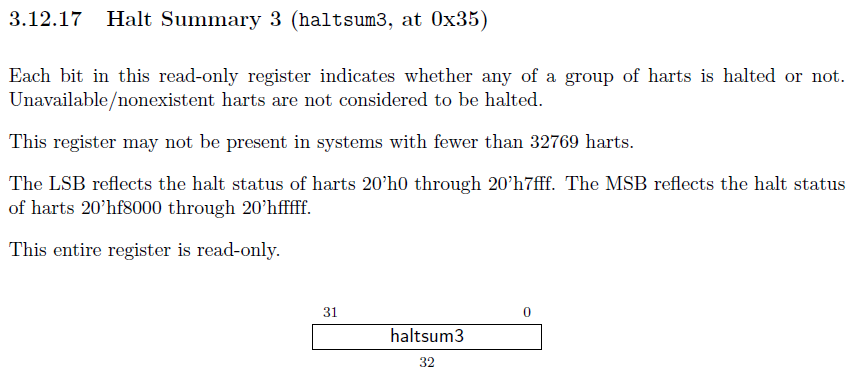

D. halt summary 3
以高5位选择一个比特，该比特代表低15位表示的32768个核心中，是否有一个核心处于暂停状态。

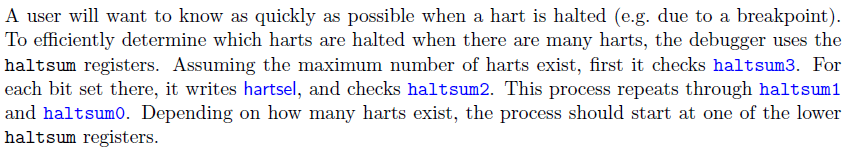

4. Checking for Halted Harts
若要确定某一个核心是否暂停，还是使用hartsel&haltsum0最快。
若要确定一个范围的核心是否暂停，可以使用hartsel&haltsum3/haltsum2/haltsum1来进行确定。

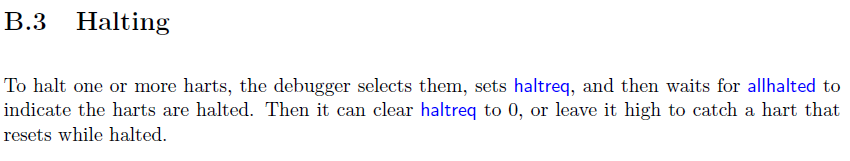

5. Halting

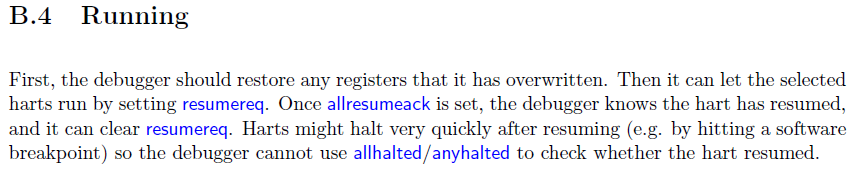

6. Running

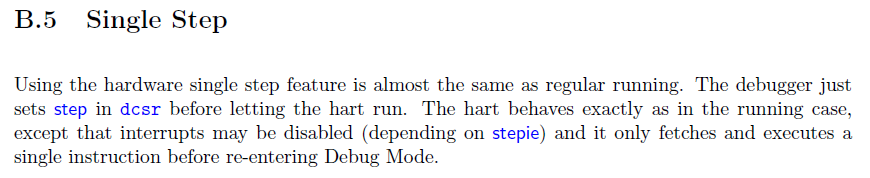

7. Single Step
Rocket - debug - Example: Selecting Harts
