BLE之Beacon

1. BLE广播

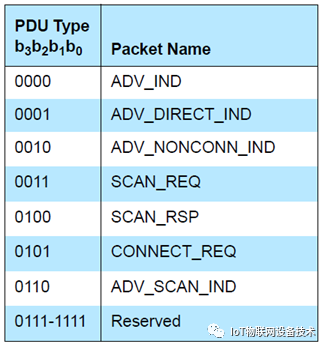

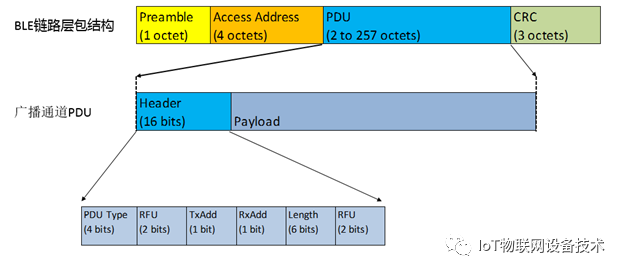

广播通道上的PDU数据总共有7个类型，分别为4Advertising + 2 Scanning +1 Connect-request。进一步的展开ADV_IND消息格式如下：

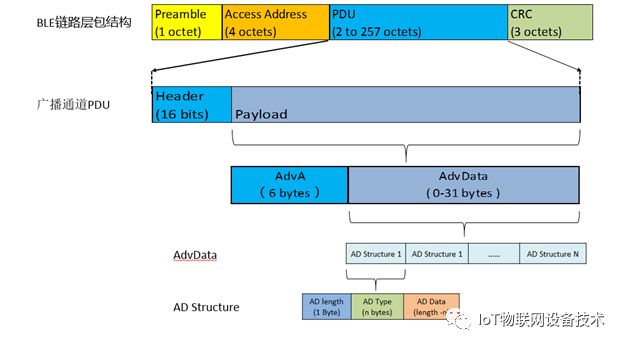

最终，看到AdvData由一个个ADStructure组成，每个advStructure包括三个部分：

• AD length，AD Type和AD Data的长度

• AD Type：AD Data的数据含义，

• AD Data：AD Type所指示的数据

BLE规范允许厂商定义自己的ADtype，此时AD type值为0xFF，基于此，Apple和Google公司分别定义了一种特殊的BLE广播，这就是iBeacon和EddystoneBeacon，即Beacon是一种厂商自己定义的广播数据，这种广播类型是不可连接，不可扫描的，即类型为ADV_NONCON_IND。

2. iBeacon

iBeacon 规范定义在 https://developer.apple.com/ibeacon/

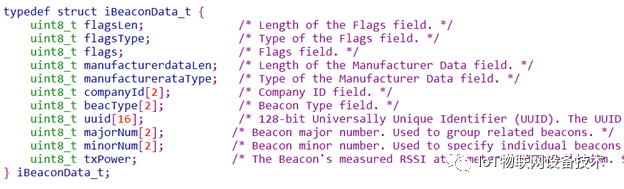

其ADV data定义如下

例如 一个iBeacon的ADVdata如下：

0x0201061AFF4C0002151048E70A5D61492525698305449030901005A77C0

就可以尝试对比上面的结果分析。

3. Google Eddystone

Google Eddystone Beacon定义在:

 https://developers.google.com/beacons/eddystone

其ADV data定义如下

4. 应用

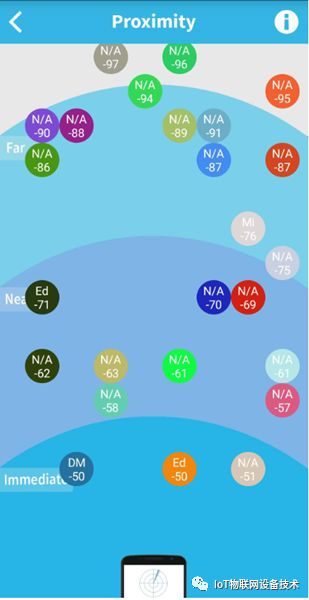

基于iBeacon的定位:

https://developer.apple.com/ibeacon/Getting-Started-with-iBeacon.pdf
