小熊派开发板使用的LCD屏幕为1.3寸的TFT彩屏，色彩深度16bit，分辨率240*240，使用 SPI 接口与 MCU 之间通信。

如果你对裸机玩转LCD屏幕还不熟悉，请先阅读这篇文章：

2. 移植LCD裸机驱动到LiteOS

如果你对移植裸机驱动到LiteOS的方法还不了解，请先阅读这篇文章：

复制裸机驱动文件到LiteOS工程

LCD的底层是使用SPI驱动的，那么除了 STM32CubeMX 生成的spi.h和spi.c文件，还需要自己在此基础上手写LCD屏幕的驱动文件。

在复制文件的时候，按照上一篇文章中所说的，复制spi.h到Inc 文件夹，复制spi.c到 Src 文件夹，再复制自己编写的驱动文件lcd.c、lcd.h以及字库文件font.h到 Hardware文件夹。

IoT-Studio中提供的默认工程已经复制好了这些文件，无需再次添加，如图：

添加驱动文件路径

因为 LiteOS 的整个项目工程使用 make 构建，所以复制驱动文件之后，需要添加驱动文件的路径到 makefile 中，加入编译。

project.mk文件指明了工程中所有文件的路径：

在该文件中：

• C文件路径 HARDWARE_SRC：对应Hardware文件夹下的Src文件夹 USER_SRC：对应Src文件夹

• 头文件路径 HARDWARE_INC：对应Hardware文件夹下的Inc文件夹 USER_INC：对应Inc文件夹

如下，LCD驱动的底层SPI接口代码spi.c路径添加到USER_SRC中：

LCD驱动的底层SPI接口代码spi.h路径添加到USER_INC中：

基于SPI驱动的LCD屏幕驱动文件lcd.c添加到HARDWARE_SRC中：

基于SPI驱动的LCD屏幕驱动头文件lcd.h和字库文件font.h添加到 HARDWARE_INC 中：

至此，复制文件到LiteOS工程中，并将新复制的文件路径添加到makefile中，加入工程编译，就完成了驱动的移植。

3. LCD裸机驱动的使用

初始化LCD

在上一篇文章中详细的讲述了在LiteOS中初始化设备的两种方式：

• 在系统启动调度之前初始化：设备在系统中随时可被任意任务使用

• 在任务中初始化：设备一般只在该任务中被使用

本文中移植的LCD设备，并不需要专门的任务去操作LCD，所以应该在系统启动之前就进行初始化，然后每个任务都可以操作LCD设备进行显示。

在 main.c 中的 HardWare_Init()函数中添加 LCD 初始化代码：

这里为了不影响后面的实验，将工程中默认的字符显示代码注释掉：

操作LCD

接下来首先创建一个文件夹（如果已有，不用再次创建），用于存放本系列教程实验的代码：

在该文件夹中创建一个文件：

编写代码:

 1 #include <osal.h>
 2 #include <lcd.h>
 3
 4 static int lcd_demo_entry()
 5 {
 6     //测试显示字符
 7     POINT_COLOR = BLUE;
 8     LCD_ShowString(0, 0, 240, 32, 32, "Welcome To IoT");
 9
10     POINT_COLOR = RED;
11     LCD_ShowString(0, 32, 240, 24, 24, "I am BearPi");
12
13     POINT_COLOR = BLACK;
14     LCD_ShowString(0, 56, 240, 16, 16, "LCD Test ......");
15
16     POINT_COLOR = GREEN;
17     LCD_ShowString(0, 72, 240, 12, 12, "Powerd by Huawei LiteOS!");
18
19     //测试绘制矩形
20     POINT_COLOR = BLUE;
21     LCD_DrawRectangle(20, 100, 120, 200);
22
23     //测试绘制圆
24     POINT_COLOR = RED;
25     LCD_Draw_Circle(180, 150, 50);
26
27     return 0;
28 }
29
30 int standard_app_demo_main()
31 {
32     osal_task_create("lcd_demo",lcd_demo_entry,NULL,0x400,NULL,2);
33     return 0;
34 }

然后按照之前的方法，在 userdemo.mk 中将`lcddriver_demo.c`文件添加到makefile中，加入编译:

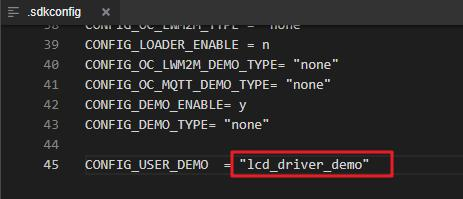

最后在.sdkconfig中配置开启宏定义：

编译，烧录，即可看到LCD屏幕的显示：
