Rocket - subsystem - RocketSubsystem

时间:2020-06-20 16:41:48      阅读:53      评论:0      收藏:0      [点我收藏+]

标签:图片   信号   src   cores   取出   tom   参数   type   跨域

https://mp.weixin.qq.com/s/THo5Mw0099ummLsbXjLutw



简单介绍RocketSubsystem的实现。



技术图片



1. Params

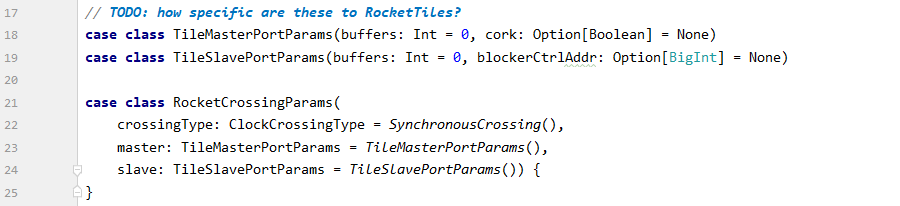

定义Rocket tile相关的master port/slave port/crossing参数:

技术图片



2. Keys



定义RocketTileParams和RocketCrossingParams参数使用的Key:

技术图片



3. HasRocketTiles

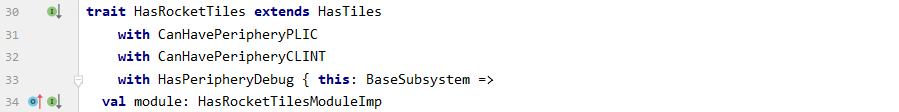

HasRocketTiles被BaseSubsystem引入,用于添加RocketTile模块。



1) 其module为HasRocketTilesModuleImp类型的实例;



技术图片



2) rocketTileParams



rocketTileParams是从配置中取出的RocketTileParams参数:

技术图片



3) crossings



crossing是全局一致或者每个核心一个的跨域参数。



4) rocketTiles



技术图片

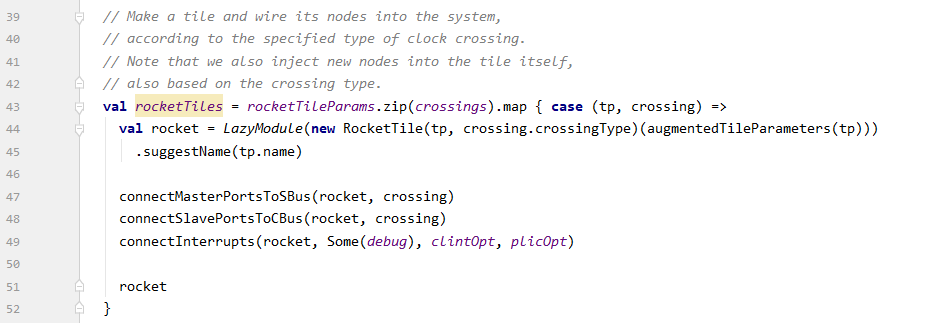

a. 根据rocketTileParams和crossing参数生成一组RocketTile:

技术图片

b. 将rocketTile连接到各个总线上:

技术图片



5) getOMRocketCores



用于生成rocket核心的对象模型:

技术图片



4. HasRocketTilesModuleImp



HasRocketTilesModuleImp与HasRocketTiles配对使用:

技术图片

这里并没有什么要实现的。



5. RocketSubsystem

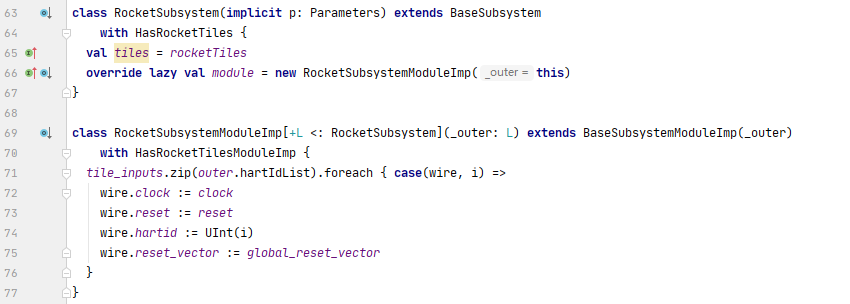

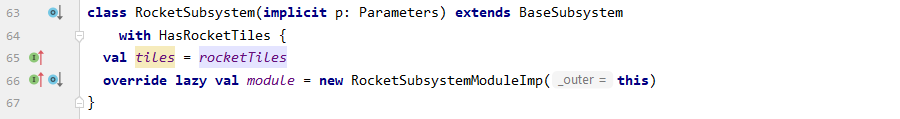

RocketSubsystem继承自BaseSubsystem,并且引入了HasRocketTiles特征:

技术图片



实现HasTiles中的抽象成员tiles:

技术图片



lazy val module是一个RocketSubsystemModuleImp实例:

技术图片



6. RocketSubsystemModuleImp



RocketSubsystemModuleImp实现RocketSubsystem模块:

技术图片

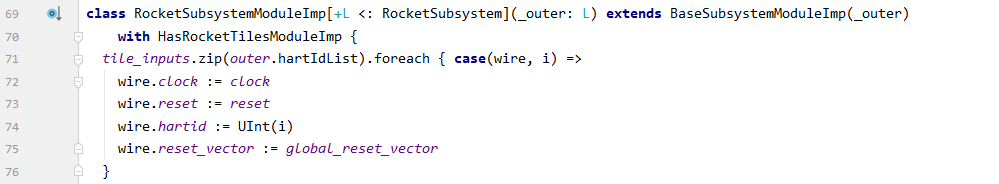

这里主要是连接各个tile的时钟和复位信号:

技术图片

其中:

a. i是从hartIdList中逐个取出的hartId;

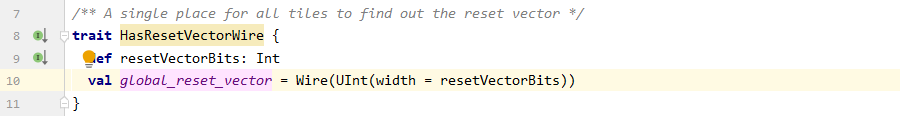

b. global_reset_vector是HasRocketTilesModuleImp中引入的全局复位向量:

技术图片



7. 附录

Rocket - subsystem - RocketSubsystem
