简单介绍BaseTile的实现。
1. Keys

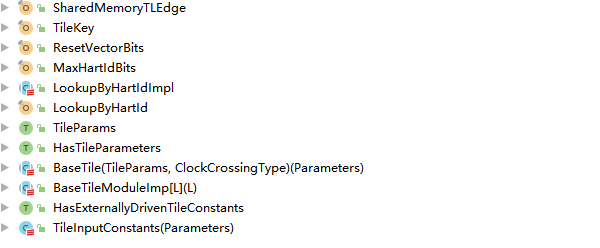

定义了一组配置的Key：
其中：

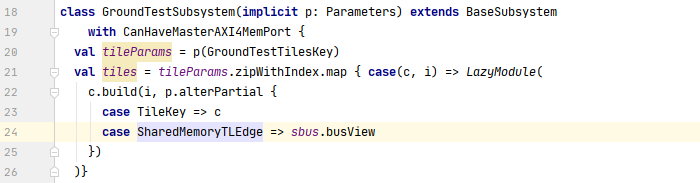

a. SharedMemoryTLEdge：从实现上看，是系统总线的第一条连接边：
b. TileKey：用于定义TileParams；
c. ResetVectorBits：用于定义复位向量的位宽；
d. MaxHartIdBits：用于定义表示核心数量所需要的最大位数；
2. LookupByHartId
根据HartId查找一个值(T)：
已在HasTiles中介绍，这里略去。
3. TileParams

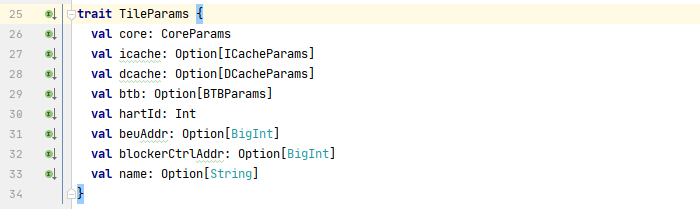

定义核心需要的参数：
a. core：核心参数；
b. icache：指令缓存参数；
c. dcache：数据缓存参数；
d. btb：分支预测相关参数；
e. hartId：核心编号；
f. beuAddr：bus error unit地址；
g. blockerCtrlAddr：BasicBusBlocker的控制地址；
h. name：名称；
4. HasTileParameters

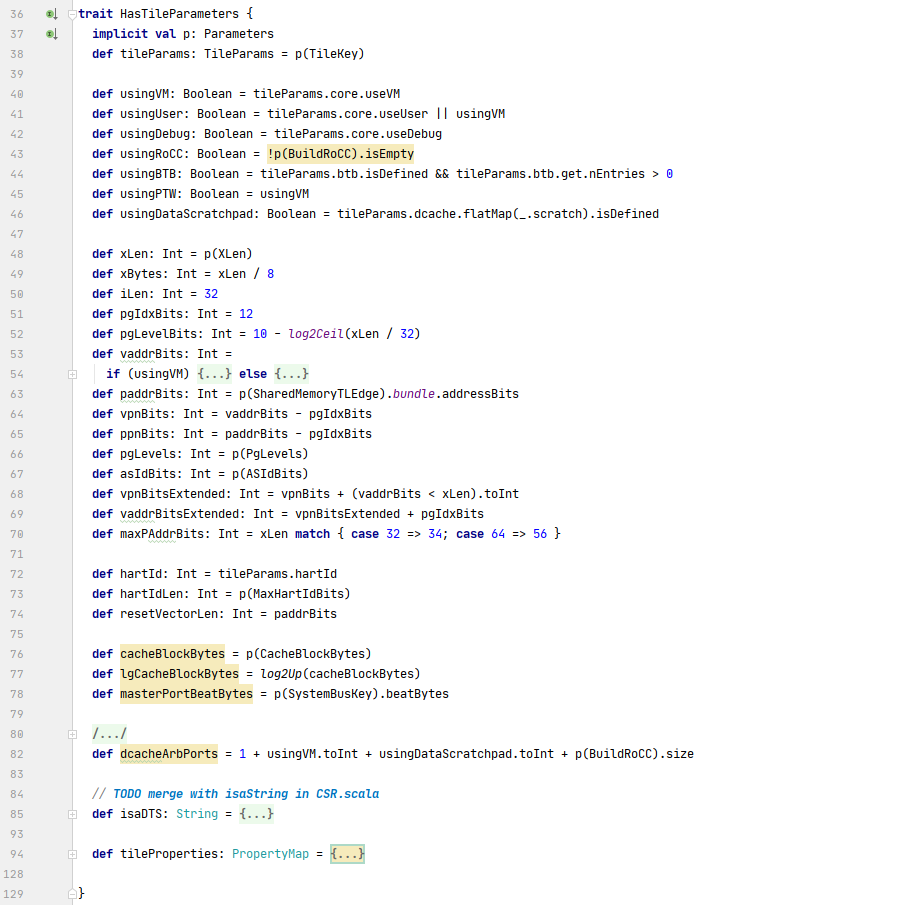

定义一组获取参数的方法，简化参数的使用：
这里不展开逐个介绍。
5. BaseTile

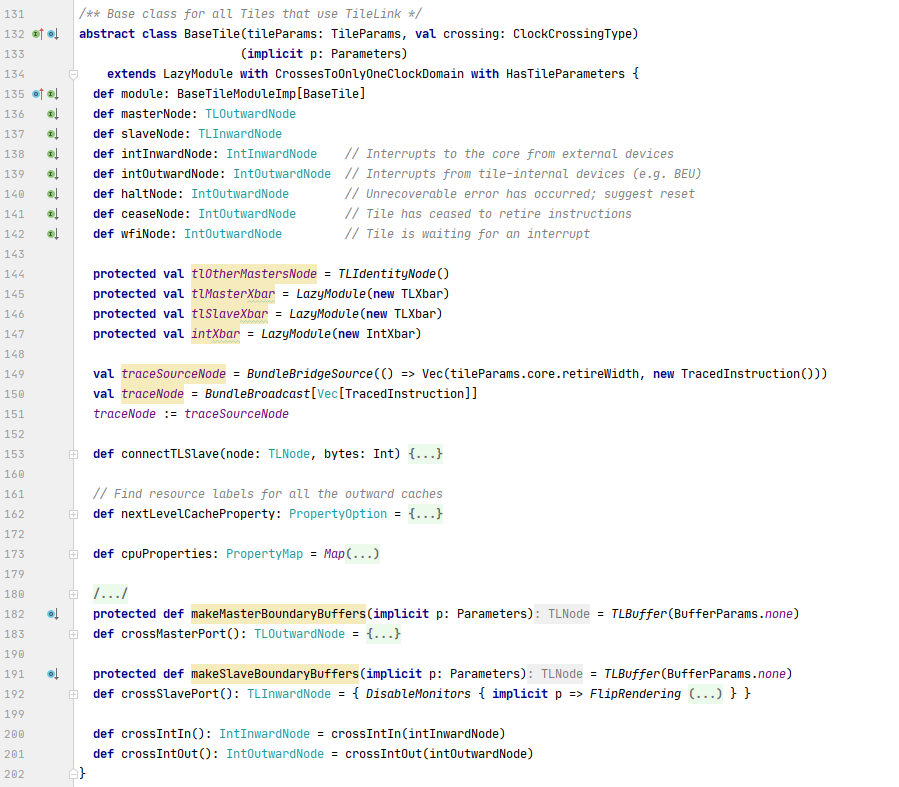

BaseTile是一个LazyModule，BaseTileModuleImp实现BaseTile引入的节点的逻辑。两者配对进行使用：

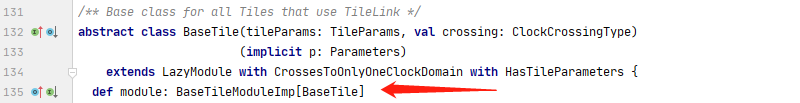

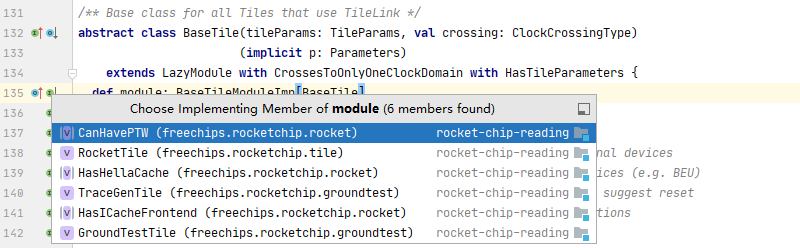

1) 抽象的lazy val module
在子类中实现：
2) 抽象的diplomacy nodes

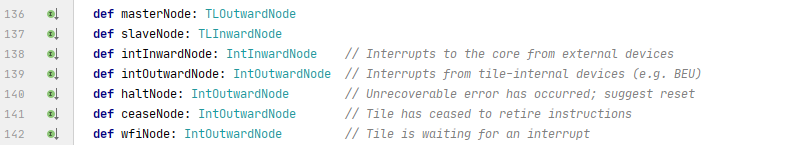

其中：
a. masterNode/slaveNode：用于与其他节点相连的上下游节点；
b. intInwardNode/intOutwardNode：用于连接中断相关的节点；
c. haltNode：这是一个IntOutwardNode，用于发出不可恢复的错误中断，建议进行复位动作；
d. ceaseNode：这是一个IntOutwardNode，用于通知外部自己的停止状态；
e. wfiNode：这是一个IntOutwardNode，用于通知外部自己在等待中断；
3) 其他nodes

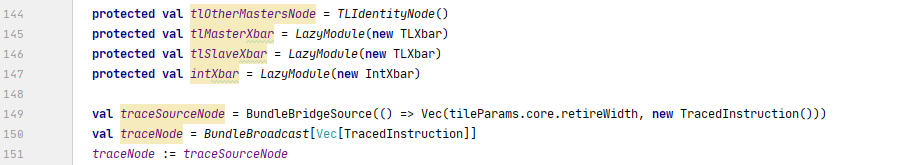

还定义了一些其他的diplomacy node：
4) connectTLSlave

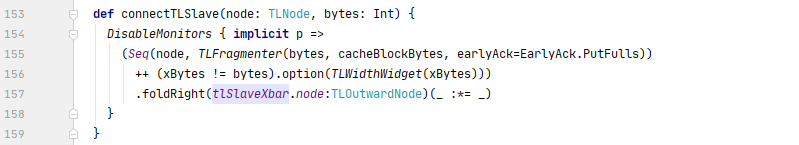

用于把tile与一个下游节点node相连接：

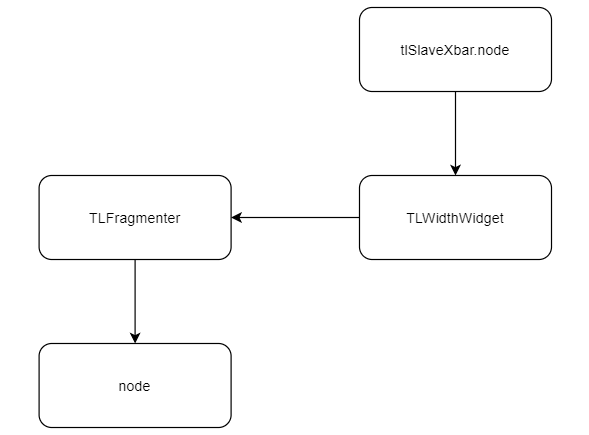

其结构示意图如下：

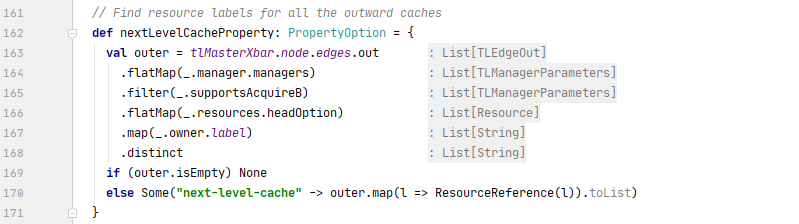

5) nextLevelCacheProperty

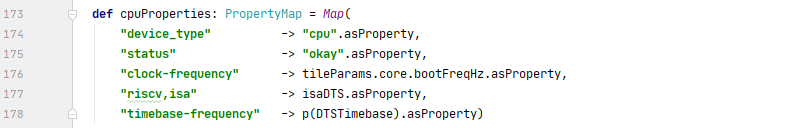

6) cpuProperties
7) makeMasterBoundaryBuffers
当前实现是一个深度为0的buffer：
8) crossMasterPort

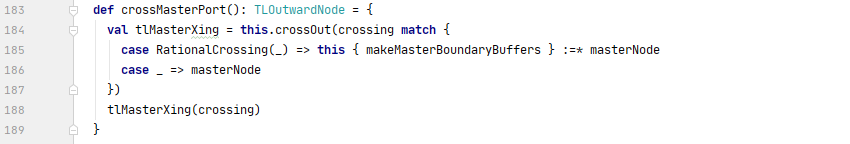

a. tlMasterXing是一个TLOutwardCrossingHelper，用于根据crossing类型生成跨时钟结构；

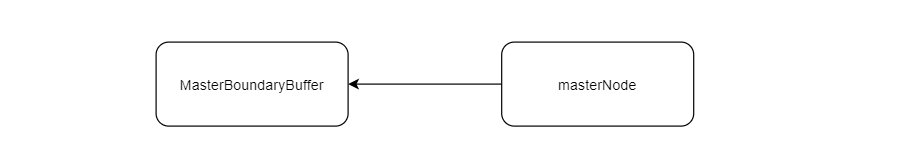

b. 根据需要在masterNode下游添加一个Buffer：

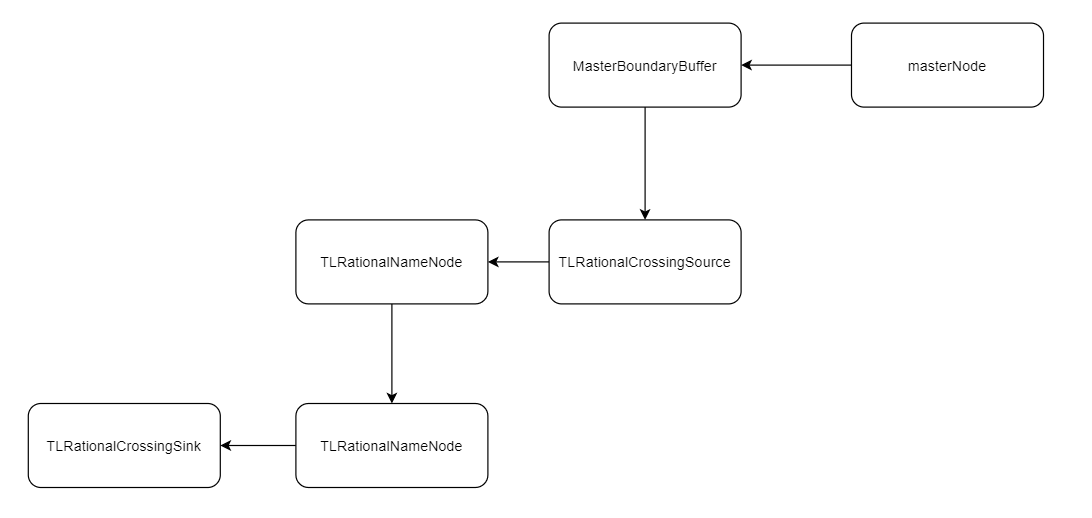

c. 根据跨域类型，生成最终的跨时钟结构。以RationalCrossing为例，其结构示意图如下：

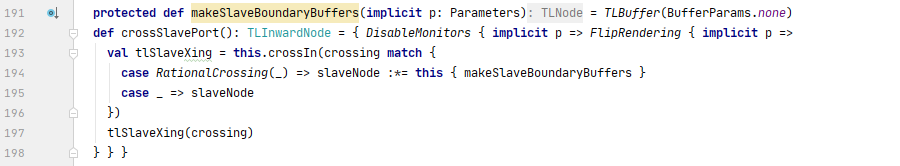

9) makeSlaveBoundaryBuffers
参考makeMasterBoundaryBuffers。
10) crossSlavePort
参考crossMasterPort。
11) crossSlavePort
生成上游中断节点连接到当前tile的跨时钟结构：
12) crossIntOut
生成当前tile的中断节点连接到下游节点的跨时钟结构。
6. BaseTileModuleImp
BaseTileModuleImp作为LazyModuleImp的子类，与BaseTile成对使用，以实现BaseTile中的具体逻辑：

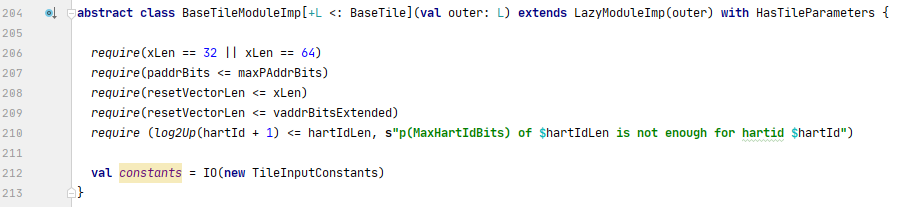

a. 增加一些有效性验证；
b. 添加一组静态IO: TileInputConstants；之所以成为静态是因为其值都是固定不变的；
7. TileInputConstants
TileInputConstants是一个参数化的Bundle：

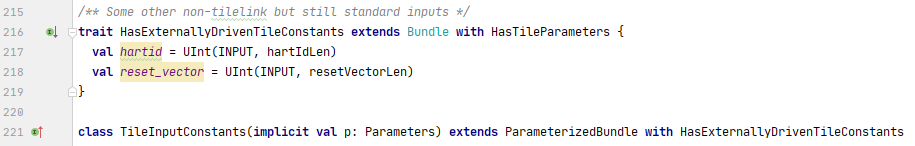

8. HasExternallyDrivenTileConstants
TileInputConstants继承了HasExternallyDrivenTileConstants中的输入输出端口：
a. hartId：核心编号；
b. reset_vector：复位向量；

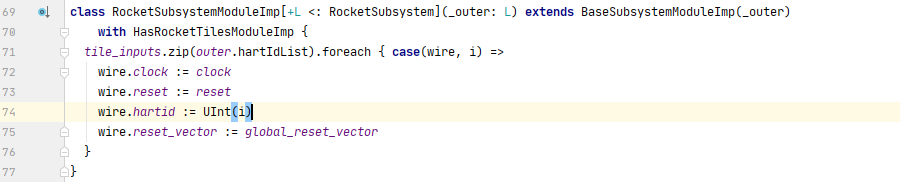

Constants意指二者的值在生成时即确定，后续保持不变：
