简单介绍Core的实现。

1. XLen

XLen定义了总线宽度：

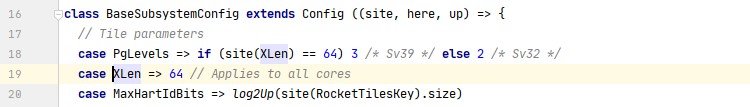

其值在BaseSubsystemConfig中定义为64：

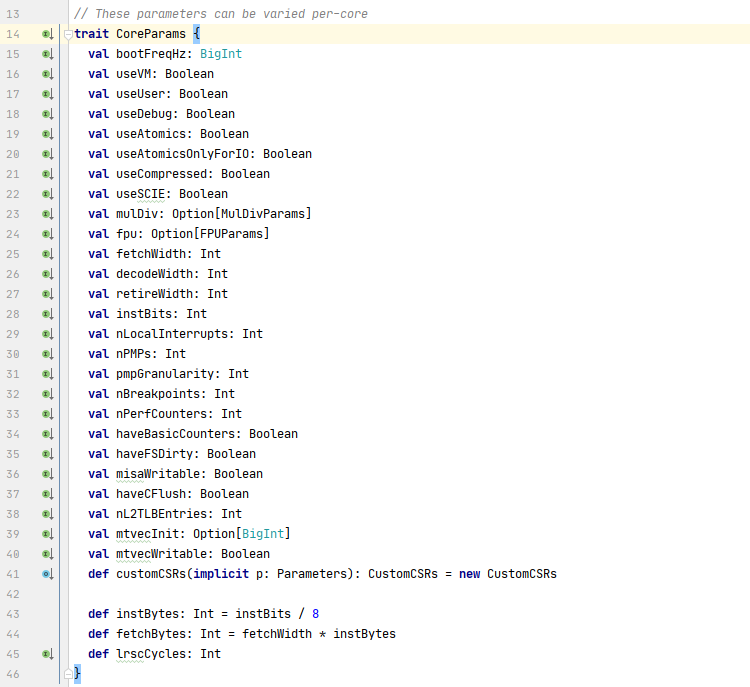

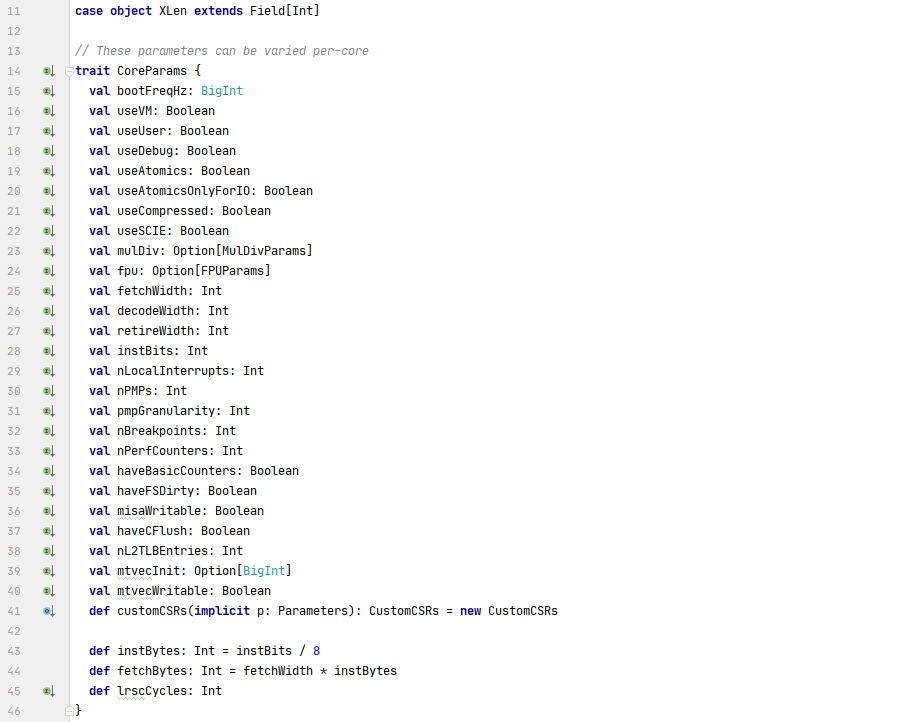

2. CoreParams

CoreParams定义了核心的一系列参数：

这里不再逐个介绍。

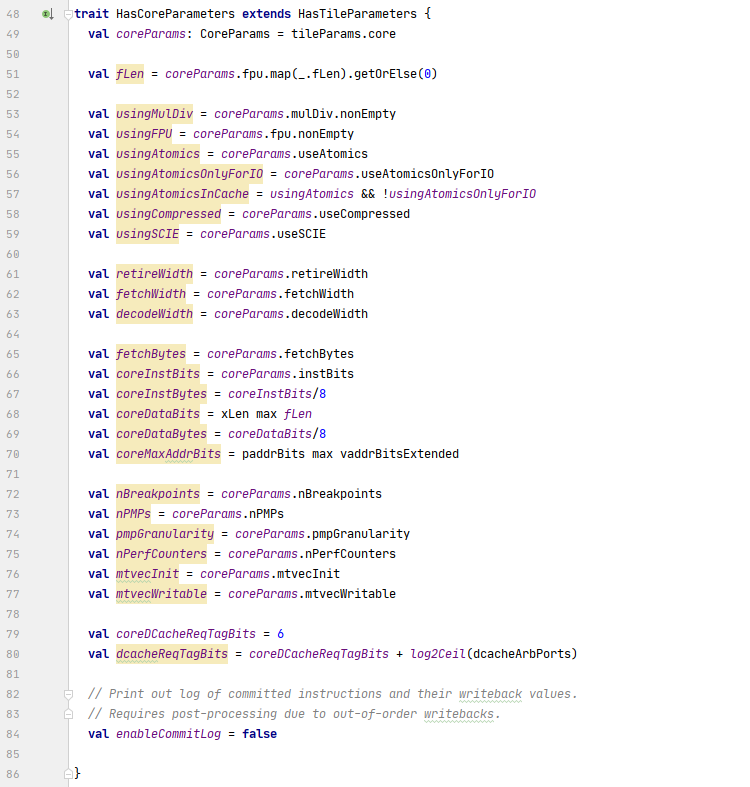

3. HasCoreParameters

HasCoreParameters继承自HasTileParameters，从tileParams中取出核心参数，提供了一系列针对核心参数的转换方法以方便使用：

这里不再逐个介绍。

相较于core, tile是一个抽象层次更高的概念，core是一个tile。

core除了包含tile的参数之外，还有core的具体参数。

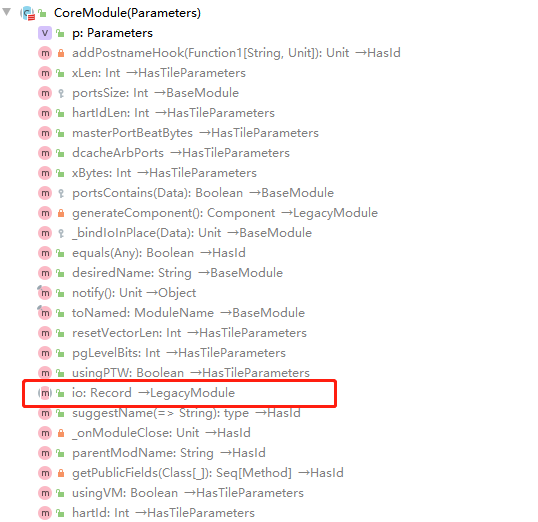

4. CoreModule

CoreModule定义了一个包含了核心参数的模块，也就是核心模块：

这是一个抽象模块，其抽象成员，也就是IO接口没有定义：

5. CoreBundle

CoreBundle是一个包含核心参数的Bundle：

CoreBundle虽然是抽象类，却并没有抽象成员。标记为抽象的意义在于不能单独实例化进行使用，而只能对其继承扩展而后才可使用。

6. CoreInterrupts

定义核心的中断：

其中：

a. buserror是总线错误单元(BusErrorUnit)报告的中断；

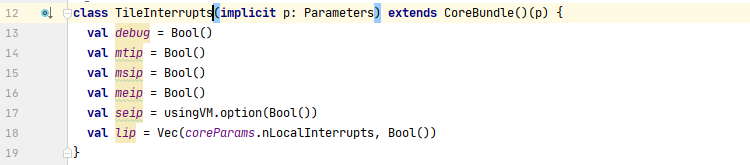

b. TileInterrupts基本上包含了核心的全部中断：

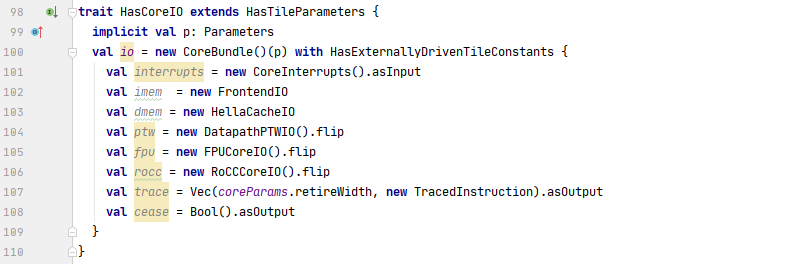

7. HasCoreIO

HasCoreIO定义了核心的IO接口：

其中：

a. 定义一个匿名类：继承自CoreBundle，引入了HasExternallyDrivenTileConstants；

b. 就地实例化该匿名类new {...}；

c. 匿名类中定义了核心的基本接口，如中断、指令、数据、浮点运算单元、扩展指令、跟踪调试等等；
