简单介绍TestHarness的实现。

1. 测试模块

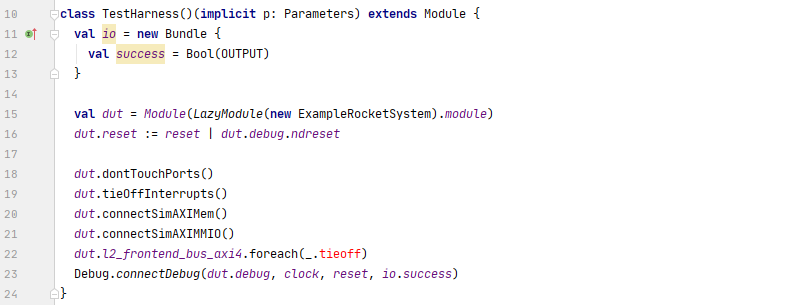

TestHarness是一个测试模块，直接继承自Module类：

2. io

测试模块向外输出一个测试是否成功的信号：

3. 实例化ExampleRocketSystem

待测设备(dut)即是一个ExampleRocketSystem：

a. 使用LazyModule(...)包裹创建一个ExampleRocketSystem实例；

b. 引用其lazy val module，根据diplomacy节点连接，生成其具体逻辑；

c. 使用Module(...)包裹，收集构建信息；

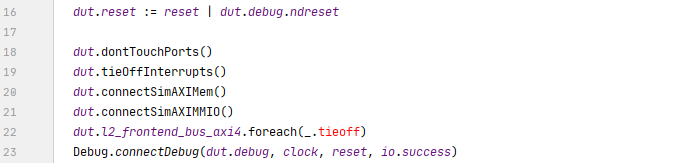

4. 连接各个输入输出接口

a. 连接复位信号；

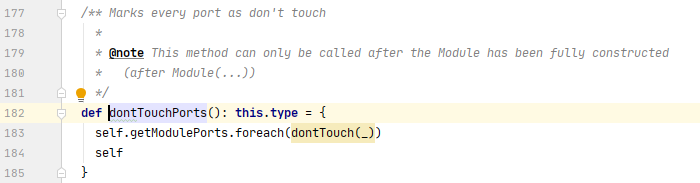

b. dontTouch输入输出IO端口：

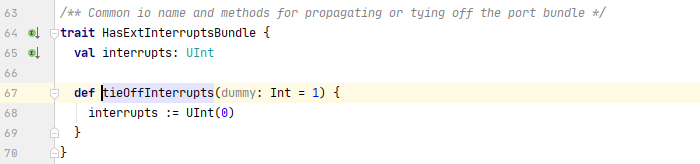

c. 关闭中断输入：

d. 连接AXI存储模拟模块：

e. 关闭前端总线：

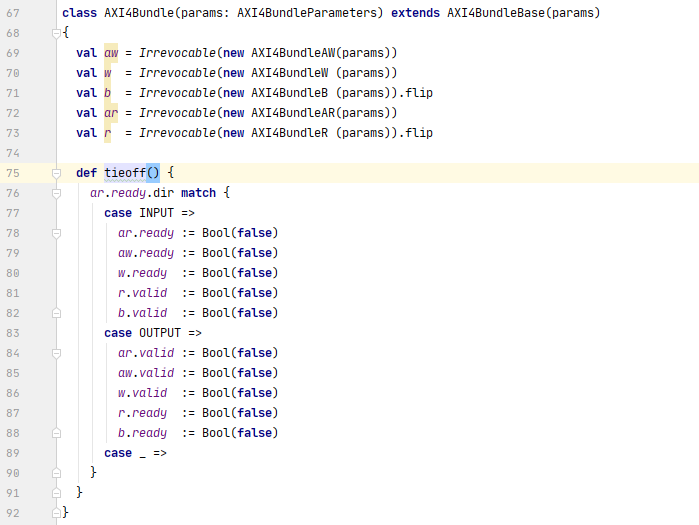

tieoff定义如下：

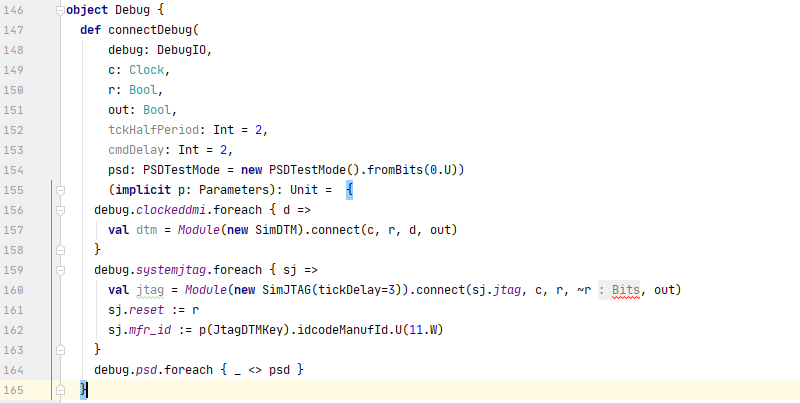

f. 连接调试模块：

根据配置选择DMI抑或JTAG调试接口：

5. 附录

// See LICENSE.SiFive for license details.

package freechips.rocketchip.system

import Chisel._

import freechips.rocketchip.config.Parameters

import freechips.rocketchip.devices.debug.Debug

import freechips.rocketchip.diplomacy.LazyModule

class TestHarness()(implicit p: Parameters) extends Module {

val io = new Bundle {

val success = Bool(OUTPUT)

}

val dut = Module(LazyModule(new ExampleRocketSystem).module)

dut.reset := reset | dut.debug.ndreset

dut.dontTouchPorts()

dut.tieOffInterrupts()

dut.connectSimAXIMem()

dut.connectSimAXIMMIO()

dut.l2_frontend_bus_axi4.foreach(_.tieoff)

Debug.connectDebug(dut.debug, clock, reset, io.success)

}
