OLLVM简单入门

标签：ted   variable   运行   分支   back   控制   CLion   put   入门

目前市面上的许多安全公司都会在保护IOS应用程序或安卓APP时都会用到OLLVM技术。譬如说顶象IOS加固、网易IOS加固等等。故而我们今天研究下OLLVM是个什么。将从（1）OLLVM是什么？OLLVM与LLVM的关系；（2）OLLVM的三大功能；（3）OLLVM的配置过程；（4）OLLVM源码分析。（4）OLLVM使用四个方面进行说明。

   （一）OLLVM是什么？

      OLLVM是一款是由瑞士西北科技大学开发的一套开源的针对LLVM的代码混淆工具，旨在加强逆向的难度，整个项目包含数个包含独立功能的LLVM Pass，每个Pass会对应实现一种特定的混淆方式，这些Pass将在后面进行细说，通过这些Pass可以改变源程序的CFG和源程序的结构。后期转向商业项目strong.protect。Github目前已支持OLLVM-4.0.

      与此同时，LLVM与OLLVM最大的区别在于混淆Pass的不同。混淆Pass作用于LLVM的IR中间语言，通过Pass混淆IR，最后后端依据IR生成的目标语言也会得到相应的混淆。得益于LLVM的三段式结构，即前端对代码进行语法分析词法分析形成AST并转换为中间IR语言，一系列优化Pass对IR中间语言进行优化操作，或混淆，或分析，或改变IR的操作码等等。最终在后端解释为相应平台嘚瑟机器码。OLLVM支持LLVM所支持的所有前端语言：C,C++,Objective-C,Fortran等等和LLVM所支持的所有目标平台：x86,x86-64,PowerPC,PowerPC-64, ARM, Thumb, SPARC, Alpha, CellSPU, MIPS, MSP430, SystemZ, 和 XCore。

   （二）OLLVM的三大功能

       OLLVM有三大功能，分别是：Instructions Substitution（指令替换）、Bogus Control Flow（混淆控制流）、Control Flow Flattening（控制流平展）。Github上也有OLLVM每个功能详细的介绍和举例：https://github.com/obfuscator-llvm/obfuscator/wiki/Features。操作指令可以是一个或多个参数。

      （1）指令替换功能：随机选择一种功能上等效但更复杂的指令序列替换标准二元运算符；适用范围：加法操作、减法操作、布尔操作（与或非操作）且只能为整数类型。

       操作指令：

1.
   -mllvm -sub: activate instructions substitution
2.
   -mllvm -sub_loop=3: if the pass is activated, applies it 3 times on a function. Default : 1.

      示例代码：

1.
   //替换前
2.
   a = b - (-c)
3.
   %0 = load i32* %a, align 4
4.
   %1 = load i32* %b, align 4
5.
   %2 = sub i32 0, %1
6.
   %3 = sub nsw i32 %0, %2
7.
   //替换后
8.
   a = -(-b + (-c))
9.
   %0 = load i32* %a, align 4
10.
    %1 = load i32* %b, align 4
11.
    %2 = sub i32 0, %0
12.
    %3 = sub i32 0, %1
13.
    %4 = add i32 %2, %3
14.
    %5 = sub nsw i32 0, %4

       （2）混淆控制流功能：1.在当前基本块之前添加基本块来修改函数调用图。2.原始基本块也被克隆并填充随机选择的垃圾指令。

     操作指令：

1.
   -mllvm -bcf: activates the bogus control flow pass
2.
   -mllvm -bcf_loop=3: if the pass is activated, applies it 3 times on a function. Default: 1
3.
   -mllvm -bcf_prob=40: if the pass is activated, a basic bloc will be obfuscated with a probability of 40%. Default: 30

      （3）控制流平展功能：目的是完全展平程序的控制流程图。我自己的理解是if...else变为switch..case..语句。

       操作指令：

1.
   -mllvm -fla: activates control flow flattening
2.
   -mllvm -split: activates basic block splitting. Improve the flattening when applied together.
3.
   -mllvm -split_num=3: if the pass is activated, applies it 3 times on each basic block. Default: 1

       （三）OLLVM环境搭建：

        OLLVM版本号：OLLVM 4.0；Ubuntu环境：Ubuntu16.04；虚拟机中处理器数量为4个、运行内存3G，分配硬盘空间50g。

1.
   $ git clone -b llvm-4.0 https://github.com/obfuscator-llvm/obfuscator.git
2.
   $ mkdir build
3.
   $ cd build
4.
   $ cmake -DCMAKE_BUILD_TYPE=Release ../obfuscator/
5.
   $ make -j7

        若是git clone一直失败，下不下来，尝试：

 git config --global http.postBuffer 20000000

      若是cmake时一直报错，则将cmake那句替换为：

cmake -DCMAKE_BUILD_TYPE=Release -DLLVM_INCLUDE_TESTS=OFF ../obfuscator/

     若是make时时间太长，则重新cmake后，多分配一些内存和处理器。

  （四）OLLVM源码分析

      参考博客：https://www.jianshu.com/p/942875aa73cc

       所有的混淆性Pass都位于/ollvm/obfuscator/lib/Transforms/Obfuscation，利用Clion软件打开可以得到其结构。Obfuscation文件夹下包含以下文件：

    4.1指令切割功能：

      实现于SplitBasicBlock.cpp中，继承自FunctionPass，并重写了runOnFunction方法。

      第一步：判断切割次数是否符合OLLVM的要求，对于splitNum在1~10 之外的情况，提示分割次数错误，即分割次数必须在1~10次之内。

      第二步：对于符合要求的splitNum，调用toObfuscate函数进行处理，处理方式如下(该函数在Utils.h文件中)。主要是各种检查以及判断是否启用了split功能，判断依据就是Functions annotations和flag。

1.
   bool SplitBasicBlock::runOnFunction(Function &F) {
2.
   // Check if the number of applications is correct
3.
   if (!((SplitNum > 1) && (SplitNum <= 10))) {
4.
   errs()<<"Split application basic block percentage\
5.
   -split_num=x must be 1 < x <= 10";
6.
   return false;
7.
   }
8.
   Function *tmp = &F;
9.
   // Do we obfuscate
10.
    if (toObfuscate(flag, tmp, "split")) {
11.
    split(tmp);
12.
    ++Split;
13.
    }
14.

15.
    return false;
16.
    }

      第三步：利用split函数进行分割处理。

    （1）定义了一个vector数组origBB用于保存所有的block块，

    （2）遍历origBB，对每一个blockcurr，如果它的size(即包含的指令数)只有1个或者包含PHI节点，则不分割该block。

    （3）待分割的block，首先生成分割点，用test数组存放分割点，用shuffle打乱指令的顺序，使sort函数排序前splitN个数能尽量随机。

    （4）分割block是调用splitBasicBlock函数分割基本块。

1.
   void SplitBasicBlock::split(Function *f) {
2.
   std::vector<BasicBlock *> origBB;
3.
   int splitN = SplitNum;
4.
   // Save all basic blocks
5.
   for (Function::iterator I = f->begin(), IE = f->end(); I != IE; ++I) {
6.
   origBB.push_back(&*I);
7.
   }
8.
   for (std::vector<BasicBlock *>::iterator I = origBB.begin(),IE = origBB.end(); I != IE; ++I) {
9.
   BasicBlock *curr = *I;
10.
    // No need to split a 1 inst bb
11.
    // Or ones containing a PHI node
12.
    if (curr->size() < 2 || containsPHI(curr)) {
13.
    continue;
14.
    }
15.
    // Check splitN and current BB size
16.
    if ((size_t)splitN > curr->size()) {
17.
    splitN = curr->size() - 1;
18.
    }
19.
    // Generate splits point
20.
    std::vector<int> test;
21.
    for (unsigned i = 1; i < curr->size(); ++i) {
22.
    test.push_back(i);
23.
    }
24.
    // Shuffle
25.
    if (test.size() != 1) {
26.
    shuffle(test);
27.
    std::sort(test.begin(), test.begin() + splitN);
28.
    }
29.
    // Split
30.
    BasicBlock::iterator it = curr->begin();
31.
    BasicBlock *toSplit = curr;
32.
    int last = 0;
33.
    for (int i = 0; i < splitN; ++i) {
34.
    for (int j = 0; j < test[i] - last; ++j) {
35.
    ++it;
36.
    }
37.
    last = test[i];
38.
    if(toSplit->size() < 2)
39.
    continue;
40.
    toSplit = toSplit->splitBasicBlock(it, toSplit->getName() + ".split");
41.
    }
42.
    ++Split;
43.
    }
44.
    }

        参考博客：https://www.jianshu.com/p/942875aa73cc

     4.2.指令替换功能：

      实现于Substitution.cpp中，同样继承自FunctionPass，并重写了runOnFunction方法。

      第一步：调用toObfuscate函数进行处理，进入至substitute方法后，在这个方法中，可以看到，ollvm只对加、减、或、与、异或这五种操作进行替换，funcXXX变量都是函数数组，随机的选择一种变换进行操作。ObfTimes对应的是指令切割次数：-sub_loop。

1.
   bool Substitution::substitute(Function *f) {
2.
   Function *tmp = f;
3.

4.
   // Loop for the number of time we run the pass on the function
5.
   int times = ObfTimes;
6.
   do {
7.
   for (Function::iterator bb = tmp->begin(); bb != tmp->end(); ++bb) {
8.
   for (BasicBlock::iterator inst = bb->begin(); inst != bb->end(); ++inst) {
9.
   if (inst->isBinaryOp()) {
10.
    switch (inst->getOpcode()) {
11.
    case BinaryOperator::Add:
12.
    // case BinaryOperator::FAdd:
13.
    // Substitute with random add operation
14.
    (this->*funcAdd[llvm::cryptoutils->get_range(NUMBER_ADD_SUBST)])(
15.
    cast<BinaryOperator>(inst));
16.
    ++Add;
17.
    break;
18.
    case BinaryOperator::Sub:
19.
    // case BinaryOperator::FSub:
20.
    // Substitute with random sub operation
21.
    (this->*funcSub[llvm::cryptoutils->get_range(NUMBER_SUB_SUBST)])(
22.
    cast<BinaryOperator>(inst));
23.
    ++Sub;
24.
    break;
25.
    case Instruction::AShr:
26.
    //++Shi;
27.
    break;
28.
    .....
29.
    break;
30.
    } // End switch
31.
    } // End isBinaryOp
32.
    } // End for basickblock
33.
    } // End for Function
34.
    } while (--times > 0); // for times
35.
    return false;
36.
    }

       第二步：以下代码中对应着funcAdd数组的四种替换方法的实现。

      （1）将第二个操作数取反，然后改写成减法指令。

     （2）将两个操作数都取反，结果相加之后再次取反。

     （3）取一个随机数，将随机数与操作数1相加，然后将结果与操作数2相加，最后减去随机数。

     （4）取一个随机数，将操作数1减去随机数，然后将结果与操作数2相加，最后加上随机数。

1.
   // Implementation of a = b - (-c)
2.
   void Substitution::addNeg(BinaryOperator *bo) {
3.
   BinaryOperator *op = NULL;
4.
   // Create sub
5.
   if (bo->getOpcode() == Instruction::Add) {
6.
   op = BinaryOperator::CreateNeg(bo->getOperand(1), "", bo);
7.
   op =
8.
   BinaryOperator::Create(Instruction::Sub, bo->getOperand(0), op, "", bo);
9.

10.
    // Check signed wrap
11.
    //op->setHasNoSignedWrap(bo->hasNoSignedWrap());
12.
    //op->setHasNoUnsignedWrap(bo->hasNoUnsignedWrap());
13.

14.
    bo->replaceAllUsesWith(op);
15.
    }/* else {
16.
    op = BinaryOperator::CreateFNeg(bo->getOperand(1), "", bo);
17.
    op = BinaryOperator::Create(Instruction::FSub, bo->getOperand(0), op, "",
18.
    bo);
19.
    }*/
20.
    }
21.
    ......

    4.3.控制流平坦功能 ：

       实现于Flattening.cpp中，同样继承自FunctionPass，并重写了runOnFunction方法。

       第一步：判断是否能够平展。若可以，则跳入flatten方法中执行。在函数开始，使用LowerSwitchPass去除switch，将switch结构换成if结构。保存所有的基本代码块，如果只有一个基本代码块，则不进行处理；如果第一个基本块的末尾是有条件的跳转指令，那么需要将它分割开，并且将它保存到origBB；

1.
   // Lower switch
2.
   FunctionPass *lower = createLowerSwitchPass();
3.
   lower->runOnFunction(*f);

        第二步：创建两个基本块，存放循环头和尾的指令。然后将first bb移到到loopEntry的前面，并且创建一条跳转指令，从first bb跳到loopEntry。紧接着创建了一条从loopEnd跳到loopEntry的指令。最后，创建了switch指令和switch default块，并且创建相应的跳转。

1.
   // Create main loop
2.
   loopEntry = BasicBlock::Create(f->getContext(), "loopEntry", f, insert);
3.
   loopEnd = BasicBlock::Create(f->getContext(), "loopEnd", f, insert);
4.
   load = new LoadInst(switchVar, "switchVar", loopEntry);
5.
   // Move first BB on top
6.
   insert->moveBefore(loopEntry);
7.
   BranchInst::Create(loopEntry, insert);
8.
   // loopEnd jump to loopEntry
9.
   BranchInst::Create(loopEntry, loopEnd);
10.
    BasicBlock *swDefault =
11.
    BasicBlock::Create(f->getContext(), "switchDefault", f, loopEnd);
12.
    BranchInst::Create(loopEnd, swDefault);
13.
    // Create switch instruction itself and set condition
14.
    switchI = SwitchInst::Create(&*f->begin(), swDefault, 0, loopEntry);
15.
    switchI->setCondition(load);
16.
    ......

        第三步，删除first bb的跳转指令，改为跳转到loopEntry,将所有的基本块加入switch结构.接下来是根据原先的跳转来计算switch变量。

     （1）若为没有后继（return BB）的基本块，直接跳过。

     （2）若为只有一个后继的基本块，首先删除跳转指令，并且通过后继基本块来搜索对应的switch case，根据case创建一条存储指令，达到跳转的目的。

     （3）两个后继的情况跟一个后继的处理方法相似，不同的是，创建一条select指令，根据条件的结果来选择分支。

       4.4.虚假控制流功能 ：

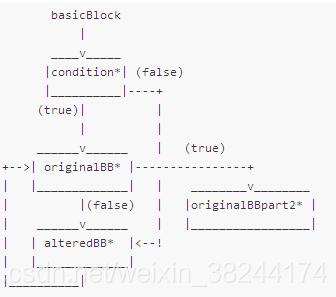

     保护前后代码代码块CFG的变化：

实现过程：

      第一步：进入runOnFunction后，调用bogus方法，这是实现控制流混淆的核心。我们一起来看看他干了啥事：（1）先是根据传递进来的参数值输出相应的信息，主要判断ObfTimes，混淆次数是否大于0.NumObfTimes关联着-bcf_loop选项的值；（2）跟之前一样保存基本块；（3）遍历基本块，随机决定当前基本块是否需要修改，ObfProbRate变量关联着-bcf_prob选项的值。如果命中，则调用addBogusFlow函数。

1.
   void bogus(Function &F) {
2.
   // For statistics and debug
3.
   ...
4.
   //First Step:
5.
   DEBUG_WITH_TYPE("opt", errs() << "bcf: How many times: "<< ObfTimes<< "\n");
6.
   if(ObfTimes <= 0){
7.
   DEBUG_WITH_TYPE("opt", errs() << "bcf: Incorrect value,"
8.
   << " must be greater than 1. Set to default: "
9.
   << defaultObfTime <<" \n");
10.
    ObfTimes = defaultObfTime;
11.
    }
12.
    NumTimesOnFunctions = ObfTimes;
13.
    int NumObfTimes = ObfTimes;
14.
    ...
15.
    //Second step:Put all the function‘s block in a list
16.
    std::list<BasicBlock *> basicBlocks;
17.
    for (Function::iterator i=F.begin();i!=F.end();++i) {
18.
    basicBlocks.push_back(&*i);
19.
    }
20.
    ...
21.
    //Third Step:Basic Blocks‘ selection
22.
    if((int)llvm::cryptoutils->get_range(100) <= ObfProbRate){
23.
    DEBUG_WITH_TYPE("opt", errs() << "bcf: Block "
24.
    << NumBasicBlocks <<" selected. \n");
25.
    ...
26.
    // Add bogus flow to the given Basic Block (see description)
27.
    BasicBlock *basicBlock = basicBlocks.front();
28.
    addBogusFlow(basicBlock, F);
29.
    }
30.
    }}

第二步：进入到addBogusFlow函数后；（1）先切割基本块，将其分为两块，一部分是phi节点信息、调试信息等等；另一部分是原始块中的所有指令；（2）复制基本块的所有信息，添加花指令信息；（3）现在相当于有三个模块，一块是与混淆无关的basickbloak,一块是由basickboak切割出来的originalBB，一块是由addBogusFlow产生的alteredBB，将三者拼凑起来成下图左所示。（4）在addBogusFlow函数的最后，将originalBB的最后一条语句分割出来，然后拼接成下图右所示：

1.
   // Creating the altered basic block on which the first basicBlock will jump
2.
   Twine * var3 = new Twine("alteredBB");
3.
   BasicBlock *alteredBB = createAlteredBasicBlock(originalBB, *var3, &F);
4.
   DEBUG_WITH_TYPE("gen", errs() << "bcf: Altered basic block: ok\n");

1.
   // Jump to the original basic block if the condition is true or
2.
   // to the altered block if false.
3.
   BranchInst::Create(originalBB, alteredBB, (Value *)condition, basicBlock);
4.
   DEBUG_WITH_TYPE("gen",errs() << "bcf: Terminator instruction in first basic block: ok\n");
5.
   // The altered block loop back on the original one.
6.
   BranchInst::Create(originalBB, alteredBB);
7.
   DEBUG_WITH_TYPE("gen", errs() << "bcf: Terminator instruction in altered block: ok\n");

第三步，接着执行dof函数,遍历模块的所有基本块，搜索出条件永远为true的比较语句。用(x - 1) * x % 2 == 0 || y < 0这一永真句替换掉我们这找到的true的比较语句。

1.
   doF(*F.getParent());
2.
   ...
3.
   bool doF(Module &M){
4.
   ...
5.
   // The global values
6.
   Twine * varX = new Twine("x");
7.
   Twine * varY = new Twine("y");
8.
   ...
9.
   GlobalVariable * x = new GlobalVariable(M, Type::getInt32Ty(M.getContext()), false,
10.
    GlobalValue::CommonLinkage, (Constant * )x1,

参考博客：http://www.ench4nt3r.com/2018/02/26/post/#%E8%99%9A%E5%81%87%E6%8E%A7%E5%88%B6%E6%B5%81

（五）OLLVM混淆前后示例

保护前CPP源码：

1.
   #include <stdio.h>
2.
   int main() {
3.
   int t=3;
4.
   if(t<4){
5.
   t++;
6.
   }else{
7.
   }
8.
   printf("hello llvm\n");
9.
   return 0;
10.
    }

5.1 指令替换功能：

保护命令：

1.
   ‘/home/kyriehe/Desktop/ollvm/build/bin/clang‘ -emit-llvm test.c -mllvm -sub -S -o testsub.ll
2.

3.
   ‘/home/kyriehe/Desktop/ollvm/build/bin/clang‘ test.c -mllvm -sub -o test

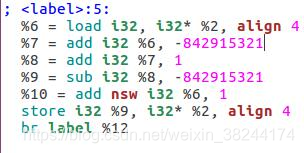

保护前后的.ll文件关键代码段的对比：

 5.2 控制流平坦功能 ：

保护命令：

1.
   ‘/home/kyriehe/Desktop/ollvm/build/bin/clang‘ -emit-llvm test.c -mllvm -fla -S -o testfla.ll
2.

3.
   ‘/home/kyriehe/Desktop/ollvm/build/bin/clang‘ test.c -mllvm -fla -o test

保护前后的.ll文件关键代码段的对比：

5.2 混淆控制流功能 ：

保护命令：

1.
   ‘/home/kyriehe/Desktop/ollvm/build/bin/clang‘ -emit-llvm test.c -mllvm -bcf -S -o testfla.ll
2.

3.
   ‘/home/kyriehe/Desktop/ollvm/build/bin/clang‘ test.c -mllvm -bcf -o test

保护前后的.ll文件关键代码段的对比：

总结一下，相比于指令替换和控制流平坦功能，混淆控制流更为复杂，相对较难破解，但目前市面上已经有了针对于OLLVM混淆的反混淆脚本，能够轻易干掉经OLLVM保护后的Android应用程序，所以我们可能还需要更深入的思考保护方法。

OLLVM简单入门

标签：ted   variable   运行   分支   back   控制   CLion   put   入门

原文地址：https://www.cnblogs.com/huhuf6/p/14010717.html
