XFLOW与ABAQUS流固耦合仿真执行设置详解
XFLOW与ABAQUS流固耦合仿真执行设置详解
公众号原文链接：

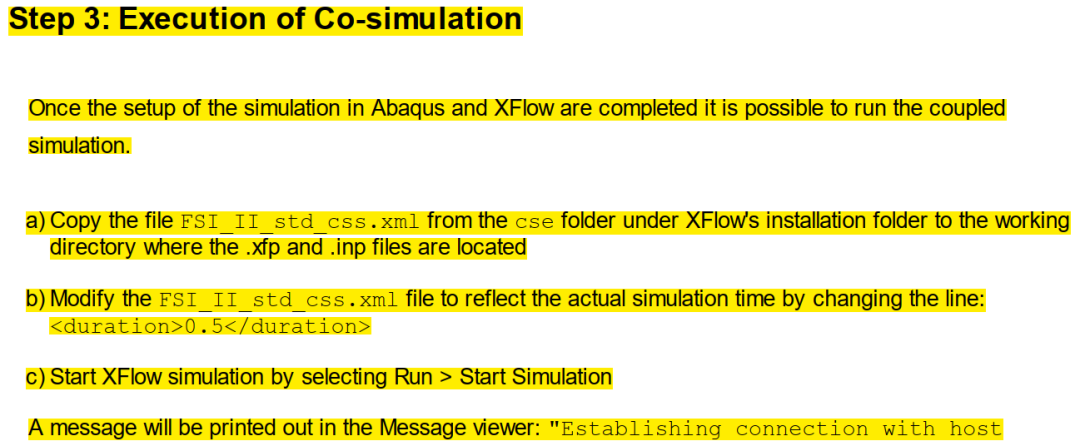

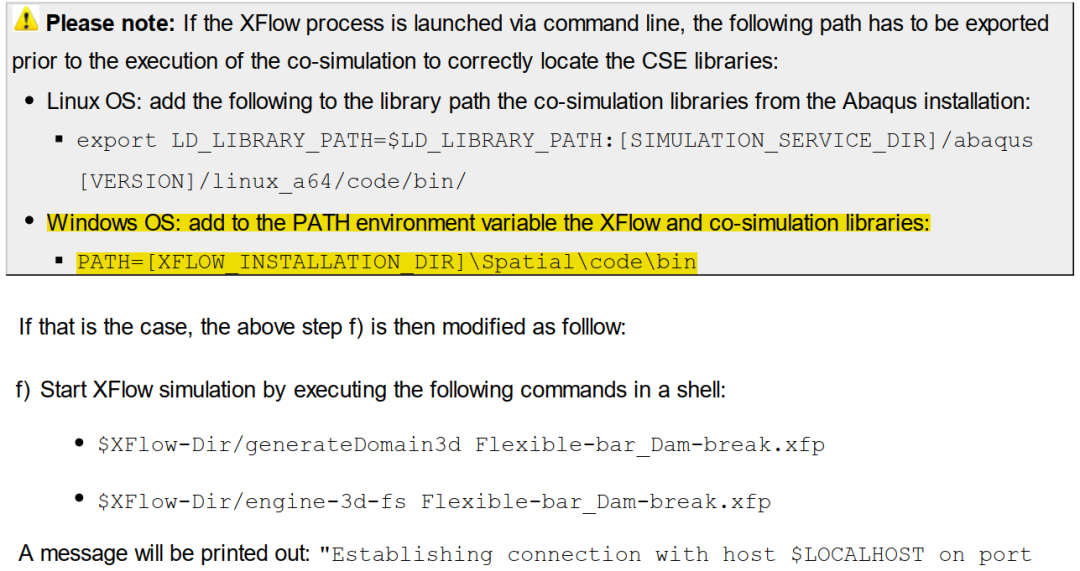

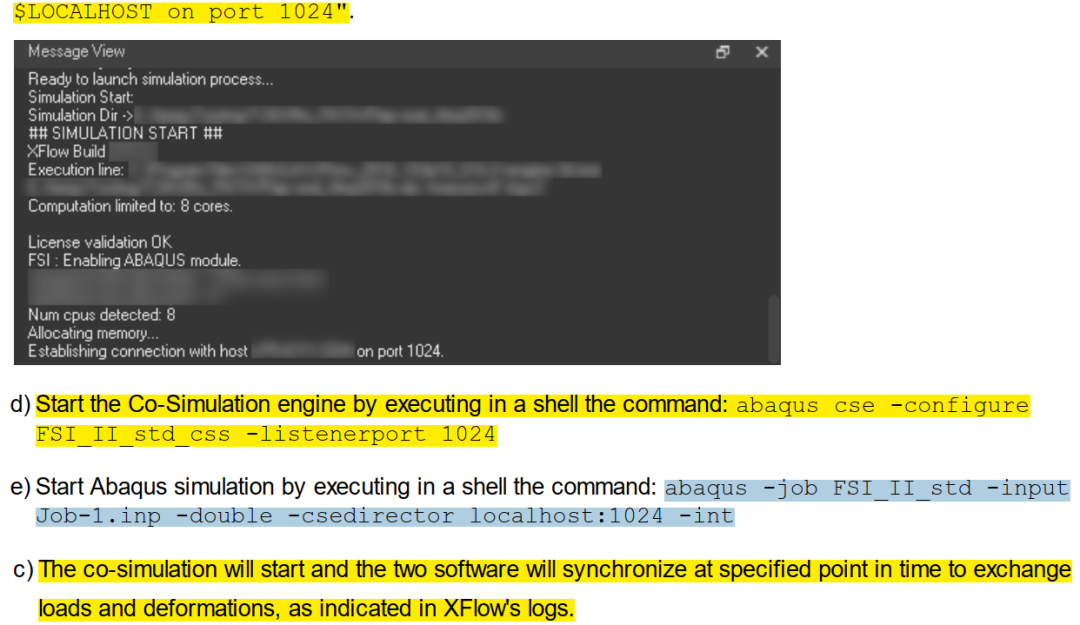

1、方法截图
以下截图内容来自
《XFlow2019x_Golden_TutorialGuide》
2、关于上述截图内容的实际操作解释
A）复制xFLOW的“FSI_II_std_css.xml”文件到当前的工作目录；

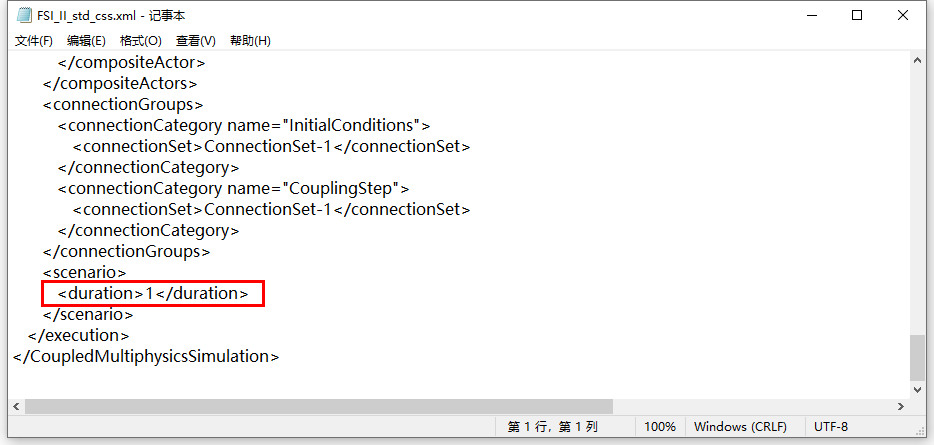

B）修改“1”，比如修改为“0.5”，此处的0.5即为在ABAQUS中设置的时间。
C）将XFLOW设置为开始计算，XFLOW界面上会显示"Establishing connection with host $LOCALHOST on port 1024"。

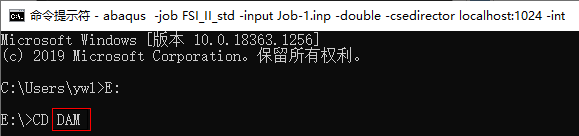

D）在cmd界面输入E:\>cd DAM，其中的“DAM”为工作目录文件夹名称。
然后输入:
abaqus cse -configure FSI_II_std_css -listenerport 1024
则会打开耦合引擎。
E）紧接着输入:
abaqus -job FSI_II_std -input Job-1.inp -double -csedirector localhost:1024 -int
启动ABAQUS。

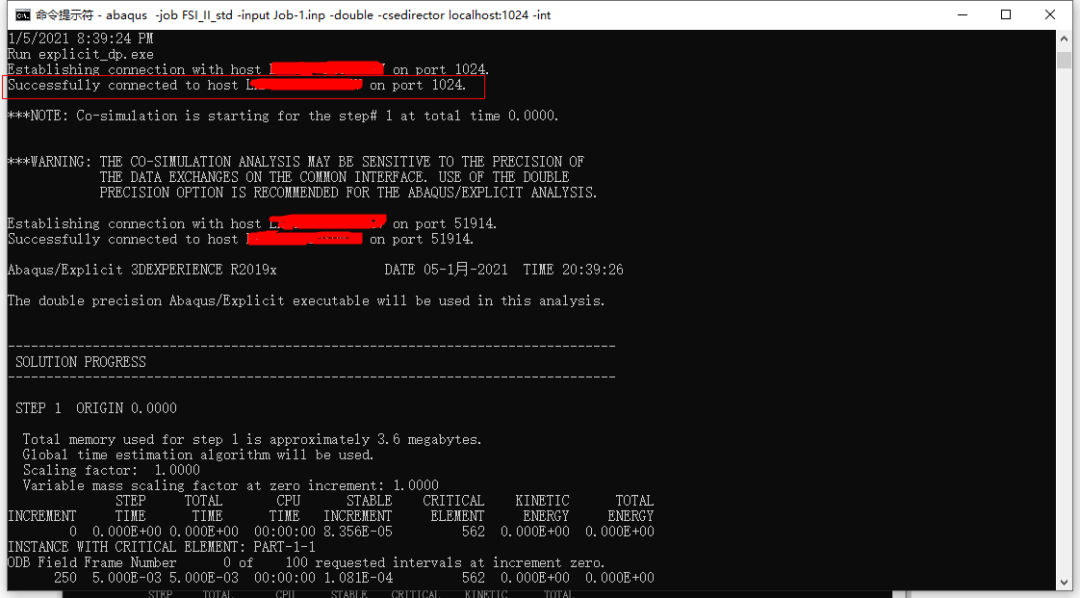

以上设置成功并开始计算后的界面如下：

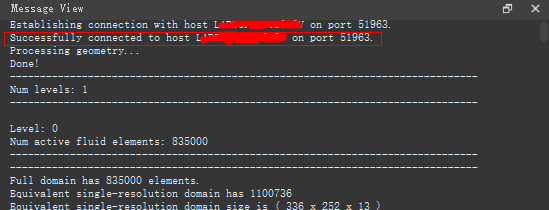

此时XFLOW中提示框界面如下：
截图的来源文档、官方案例库、安装包，欢迎移步我个人公众号（仿真助手）下载（分享区XFlow2019或XFlow2020的下载链接，来源文档和案例库文件均包含在安装包链接内）。
